带滚轮摆杆型KW11-3Z微动开关结构

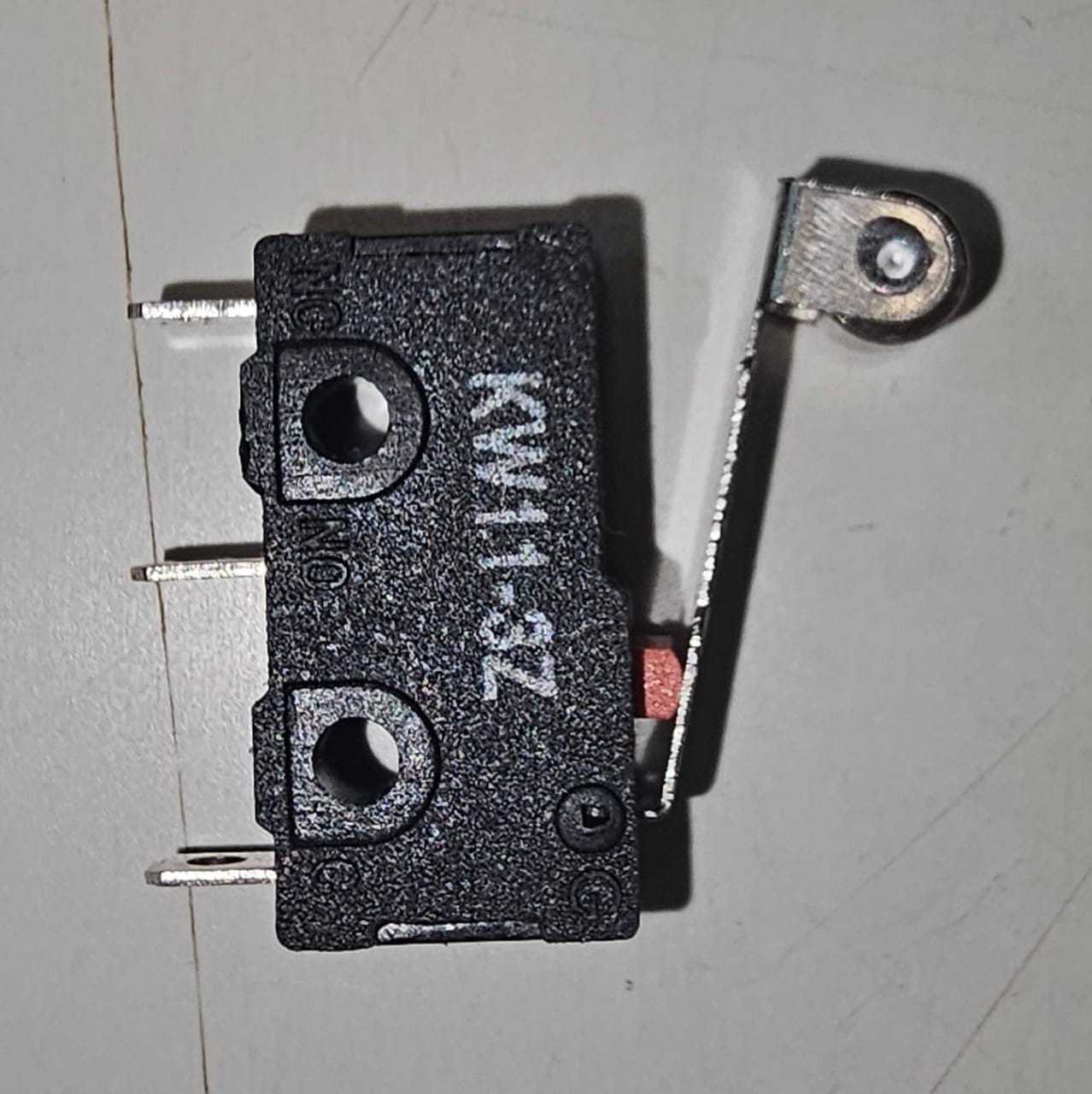

　　这款带滚轮摆杆的KW11系列微动开关，是工控、家电、小型自动化设备里极为常用的位置检测与通断控制元件，日常在3D打印机限位、小家电门盖检测、自动化流水线工位到位触发、电动工具行程控制这类场景里随处可见，属于小体积但可靠性要求极高的基础控制部件。从结构设计来看，主体采用阻燃黑色热固性塑壳作为基座，塑壳上预留两个标准安装孔，孔位间距匹配行业通用的微动开关安装尺寸，安装时可通过M2或者M2.5的螺丝直接固定在设备支架、PCB板或者塑料安装座上，安装孔周边做了局部加厚处理，避免多次拆装螺丝后出现塑壳开裂的问题。引脚部分采用直插式镀锡铜引脚，一共三个引脚分别对应公共端、常开端、常闭端，引脚间距符合常规PCB焊盘设计规范，

　　既可以直接插装焊接在电路板上，也可以搭配接插件做线束连接，适配不同的设备装配需求。触发端采用的是带金属滚轮的加长摆杆结构，摆杆为冷轧钢冲压成型后做镀锌防锈处理，末端的滚轮采用铜质基座加耐磨金属轴，滚轮可以自由转动，当被检测的运动部件触碰滚轮时，摆杆绕转轴下压内部的触发按钮，相比直接按压式的微动开关，这种带滚轮摆杆的结构可以适配斜向、侧向的触发动作，不会因为触发角度偏差导致卡涩或者触发力异常，同时滚轮的滚动接触可以减少和被检测部件之间的摩擦，长期使用不会磨损摆杆或者被检测件的接触面。内部的触点采用银合金材质，具备一定的抗电弧能力，可承载小功率的控制回路通断，常规使用场景下适配5A以内的交流控制回路或者直流低压控制回路，触发行程非常短，

　　触发压力稳定在行业常规的100-150g区间，复位依靠内部的弹片结构，动作响应时间在毫秒级，不会出现触发延迟的问题。做三维建模的时候，需要重点注意几个安装边界：首先是摆杆的全行程活动范围，摆杆从自由状态到完全触发压下的角度大概在25度左右，建模时要预留出摆杆活动的空间，避免设备其他结构件干涉摆杆运动，导致开关无法正常触发或者复位；其次是引脚的伸出长度，直插引脚从塑壳底部伸出的长度大概在5mm左右，如果是焊接在PCB上需要预留对应的焊盘位置，同时要注意引脚和周边金属结构的绝缘距离，避免出现短路问题；塑壳本身的外形是方正的小方块结构，长宽尺寸大概在20mm*10mm左右，塑壳顶部的标识区域做了微凹处理，

　　印刻的型号字样不会因为安装摩擦被磨掉。在实际选型应用的时候，这种带滚轮摆杆的微动开关适合被检测件有相对滑动的场景，比如3D打印机的X/Y/Z轴限位，打印轴运动到末端时触碰滚轮摆杆，触发信号给控制系统停止轴运动，滚轮随着轴的触碰滚动，不会刮伤打印轴的表面；再比如微波炉、洗碗机这类家电的门盖检测，门盖关闭时压下摆杆，开关导通设备工作回路，门盖打开时摆杆复位，切断工作回路保证使用安全；还有小型电动工具的行程控制，比如角磨机的保护罩位置检测，保护罩旋转到安全位置时压下开关，工具才能启动，避免操作风险。建模过程中对于内部的弹片、触点部分如果不需要做运动仿真可以做适当简化，但外部的安装尺寸、摆杆运动包络、引脚位置必须严格按照实物尺寸还原，否则设计出来的安装座会出现装不上、摆杆干涉、引脚对不上焊盘的问题。另外要注意摆杆和塑壳连接的转轴位置，转轴是铆接在塑壳上的，建模时要还原转轴的配合间隙，摆杆和塑壳之间预留0.2mm左右的间隙，避免装配时出现卡滞，滚轮和摆杆之间的转轴也要预留转动间隙，保证滚轮可以自由转动。塑壳侧面的红色触发按钮是和内部弹片联动的，摆杆压下时直接作用在这个按钮上，按钮的伸出高度大概1.5mm，触发压下的行程大概0.5mm就能完成触点切换，建模时不要把按钮的行程做的过大，否则会和实际的触发逻辑不符。
