适配Arduino平台的AHT10温湿度传感模块

　　在嵌入式开发与小型环境监测设备的搭建场景里，这类适配Arduino平台的温湿度传感模块是极为常用的外围检测部件，核心作用是为开源硬件开发项目提供精准的环境温湿度数据采集能力，可直接对接Arduino系列主控板的IO引脚，无需额外设计复杂的信号调理电路，大幅降低环境感知类项目的开发门槛。从实际使用场景来看，这类模块常被集成到小型气象站、室内环境监测终端、智能仓储温湿度巡检节点、恒温培养箱辅助检测单元中，也可作为3D打印机腔体温度监测、智能家居环境感知节点的核心检测部件，凭借较小的体积与低功耗特性，适配各类对安装空间有严格限制的紧凑型设备。

　　模块的核心检测元件为ASAIR品牌的AHT10温湿度传感器芯片，该芯片采用电容式感湿原理与CMOS工艺集成的温感单元，可在较宽的温湿度区间内输出校准后的数字信号，无需用户在端侧进行额外的参数校准，配合板载的电源管理芯片与信号滤波元件，可有效抑制电源纹波与外部电磁干扰对采样精度的影响，保证采集数据的稳定性。板载的贴片电阻、电容均采用工业级通用封装，兼顾成本与可靠性，电源输入端的防护元件可应对常见的浪涌冲击，避免误接电压时损坏核心传感芯片。

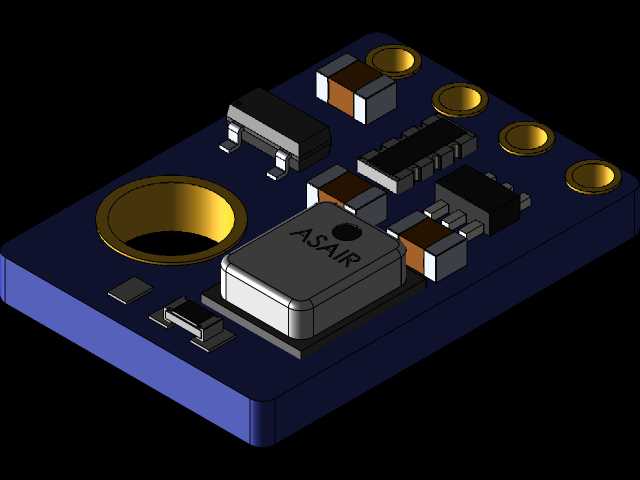

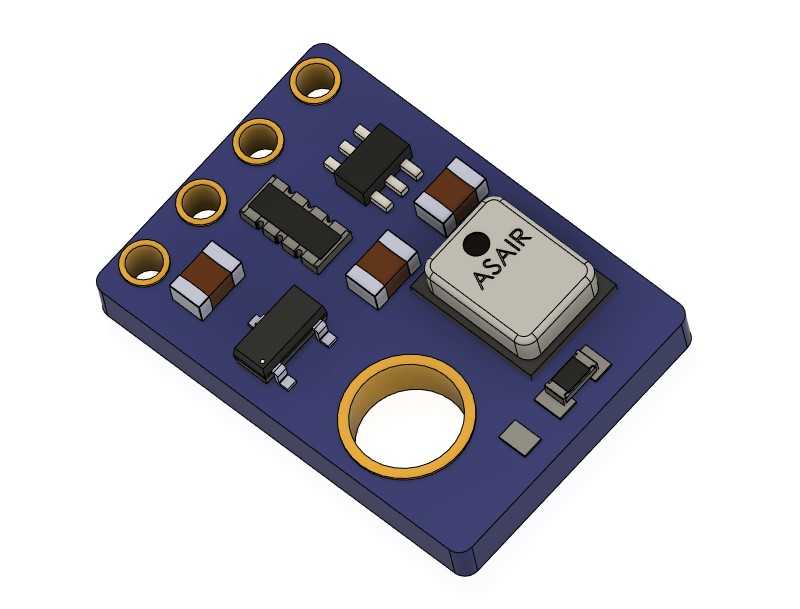

　　设计层面，整个模块采用FR-4环氧玻纤基板作为载体，基板外形为规则矩形，四个角位设置了金属化安装孔，其中一个大尺寸开孔可适配M3规格的固定螺丝，其余小孔适配M2规格螺丝，可直接通过铜柱固定在各类开源硬件项目的安装支架、设备壳体内部，安装孔的位置排布避开了板上所有元器件的投影区域，固定螺丝时不会与元件产生干涉。板上元器件的排布遵循信号流向规则，电源输入接口位于板边一侧，核心传感芯片布置在基板靠近边缘的开阔区域，避免周边发热元件的温度辐射影响检测精度，板载的稳压芯片布置在远离传感单元的另一侧，减少芯片自身发热带来的测量偏差。所有贴片元件均采用回流焊工艺的标准封装尺寸建模，焊盘尺寸符合IPC通用设计规范，可直接导出用于PCB制版的参考。

　　从安装边界来看，模块整体厚度控制在较低水平，最高的元件为核心AHT10传感芯片，整体凸起高度不超过3mm，板边预留的接线焊盘间距为标准2.54mm，可直接插接杜邦线或焊接排针，适配面包板快速原型搭建与成品设备焊接两种使用需求。模块的供电范围兼容3.3V与5V主控系统，无需额外设置电平转换电路，信号输出采用标准I2C通讯协议，可直接挂载到Arduino的I2C总线上，与其他同协议外设共用通讯引脚，节省主控的IO资源。建模过程中完整还原了板上每一个元件的外形细节，包括贴片元件的极性标识、安装孔的金属化镀层、传感芯片表面的丝印标识，所有结构的尺寸公差均按照常规PCB制版的精度要求设置，可直接用于设备装配阶段的干涉检查，也可作为教学场景下电子模块三维建模的参考案例，帮助开发者直观理解模块的空间占位，提前规划设备内部的元件布局与走线空间。在实际选型搭配时，开发者可根据安装空间的限制，选择是否焊接排针，若采用嵌入式安装方式，可直接通过导线焊接到板边焊盘，进一步降低模块的整体安装高度，适配更紧凑的设备内部空间。
