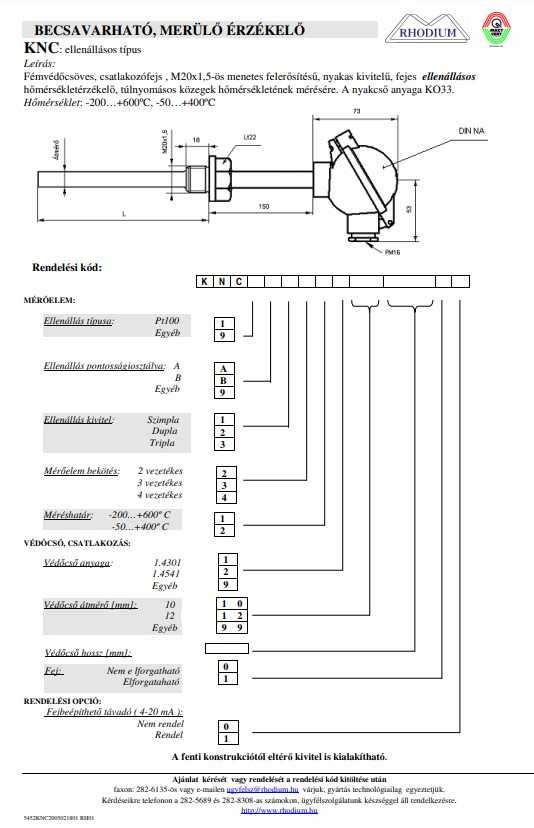

旋入式浸入温度检测传感组件结构设计

　　在工业流体介质的参数检测场景中，这类旋入式浸入传感组件是过程控制环节里用量极大的接触式检测部件，常见于换热机组管路、化工反应釜夹套、暖通循环水系统、液压动力站油箱等需要直接接触介质获取温度、液位等参数的工位，区别于外贴式非接触检测部件，它的检测端直接伸入介质内部，获取的参数滞后量更小，数据准确度更能满足闭环控制的精度要求。从结构设计逻辑来看，这款组件采用了典型的三段式布局，最末端的球形检测端是核心敏感元件的封装位置，做球形结构一方面是为了增大与介质的接触面积，让敏感元件能更快感知介质的参数变化，降低检测响应时间，另一方面球形结构没有尖锐棱角，在介质流动过程中不会产生明显的扰流，也不容易被介质中的纤维类杂质挂附，长期运行的稳定性更好。

　　中间的长杆结构是信号传输与结构支撑的主体，杆体采用等直径细长圆杆设计，在保证内部走线空间与结构刚性的前提下，尽可能减小伸入管路或容器内部的挡流面积，避免对介质的正常流动造成额外阻力，杆体上配置的六角锁紧与外螺纹旋合结构，是整个组件的安装定位核心，外螺纹规格匹配工业管路常用的内螺纹接口，安装时不需要额外焊接法兰座，直接在管路或容器壁预设对应规格的内螺纹孔，将杆体旋入到位后，靠六角部位压紧密封垫片就能完成密封固定，安装效率远高于法兰连接式的传感部件，同时这种旋入结构也能根据容器壁的厚度，灵活调整伸入介质内部的长度，适配不同壁厚的安装场景。靠近安装螺纹位置的轴肩结构，是安装时的轴向定位基准，旋紧过程中轴肩端面与容器外壁的密封垫片紧密贴合，

　　既可以防止介质从螺纹配合间隙泄漏，也能避免杆体伸入长度过深触碰容器内部的其他结构，比如管路内的搅拌桨、换热盘管等部件，从安装边界来看，设计时需要提前核算伸入段的长度，确保检测端处于介质流动的主流区域，避开容器壁附近的滞流层，同时要保证杆体的悬臂长度在允许范围内，避免高流速介质长期冲刷导致杆体产生共振疲劳。最外侧的短圆柱端是接线端结构，用来对接后续的信号传输线缆，这个部位做了加粗设计，一方面是为了预留接线端子的安装空间，方便现场布线时的线缆固定与接线操作，另一方面加粗的结构也能提升接线部位的结构强度，避免现场拉扯线缆时作用力直接传递到内部的敏感元件引线上，造成引线断裂的故障。从实际选型应用的角度来说，

　　这类旋入式浸入传感组件的适配性很强，只要安装接口的螺纹规格匹配，伸入长度满足检测点的位置要求，就可以直接替换同类型的老旧故障部件，不需要对原有设备的安装位做额外改造，在日常运维中更换成本很低。设计建模过程中，需要重点关注几个配合部位的尺寸公差：首先是安装外螺纹的公差，必须符合普通管螺纹的配合精度要求，保证旋合过程顺畅无卡滞，同时配合密封垫片能达到额定的压力密封等级；其次是杆体的同轴度公差，长杆结构如果同轴度偏差过大，旋入安装时会出现别劲的情况，严重时甚至会导致螺纹孔滑牙；另外球形检测端与杆体的连接部位要做圆滑过渡，避免应力集中，因为这个位置长期处于介质冲刷与温度交变的工况下，应力集中很容易导致焊缝或者连接部位出现开裂，造成介质渗入杆体内部损坏敏感元件。在不同的应用场景下，杆体与检测端的材质可以根据介质的腐蚀特性做调整，比如普通水系统可以用常规304不锈钢，腐蚀性较强的化工介质则可以选用316L不锈钢或者衬四氟的结构，但整体的安装连接尺寸保持统一，不需要改动原有设备的安装接口。这类传感组件的安装位置也有明确的工程要求，要尽量避开管路的弯头、阀门等介质流态紊乱的区域，选择直管段上介质流速稳定的位置安装，保证检测端能充分接触到成分均匀、参数稳定的介质，避免因为局部流态问题导致检测数据出现偏差，影响整个控制系统的调节精度。
