履带式小型教育演示机器人结构设计

　　这款履带式小型移动机器人的结构设计，核心面向教育演示、小型场景巡检以及入门级机器人开发验证场景，整体结构采用模块化拆分思路，兼顾组装便捷性与功能拓展性，能够满足教学场景下学生拆解理解机械传动、电控布局的需求，也可作为二次开发的基础载体，适配不同功能模块的加装需求。从行走机构来看，采用履带式行进方案，搭配带防滑齿的橡胶履带与镂空式驱动轮、从动轮设计，驱动轮轮缘设置定位卡齿，能够与履带内侧的定位槽精准啮合，避免行进过程中出现履带打滑、脱轨的问题，履带接地段的长度与整机重心高度做了匹配优化，在15度以内的坡面行进时能够保持足够的抓地力，不会出现侧翻或者溜坡的情况，从动轮位置预留了张紧调节的安装槽，可通过调整固定螺栓的位置改变两轮中心距，

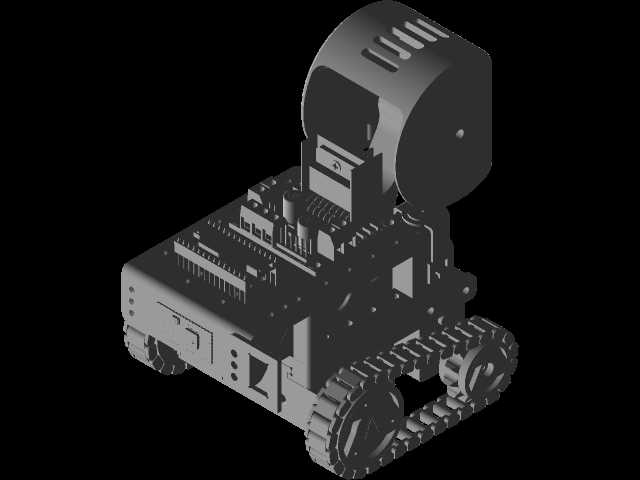

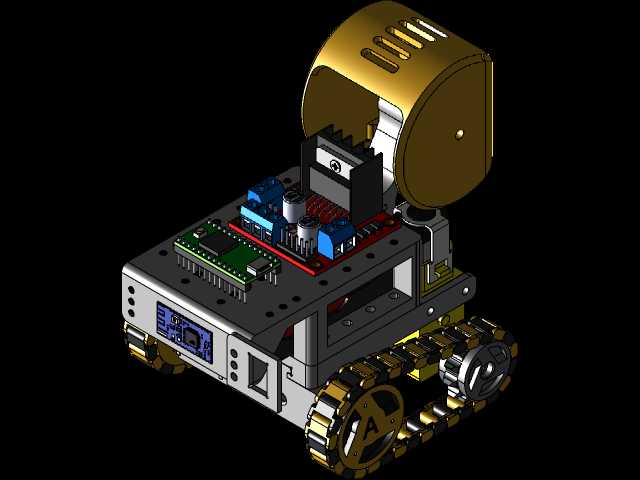

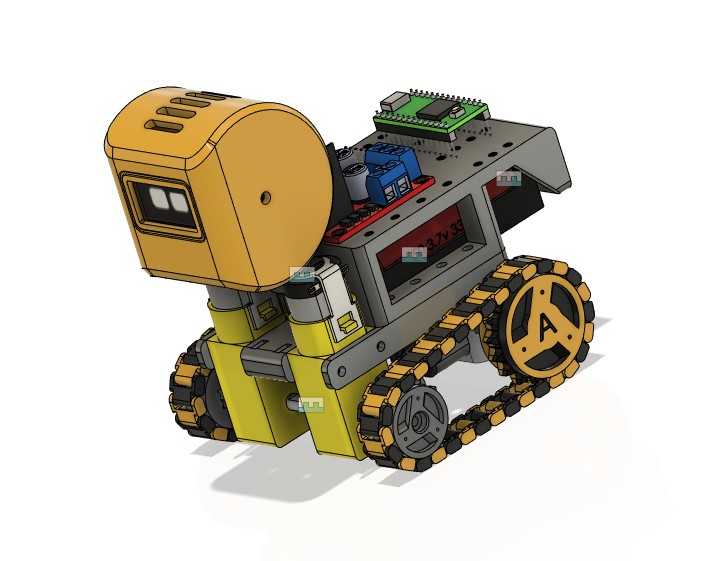

　　实现履带张紧度的快速调整，无需额外拆解主体结构即可完成日常维护。主体承载框架采用板材拼接式结构，多块带标准安装孔位的金属板材通过螺栓连接组成箱型主体，框架上层预留了通用安装孔阵，孔位间距按照通用开源硬件的安装标准设计，可直接固定控制板、驱动模块、传感器等电控元件，图中可见的上层安装位可直接固定树莓派、Arduino类主流控制板，以及双路直流电机驱动模块，接线空间预留充足，不会出现线材挤压干涉的问题。前部的视觉模拟舱采用圆弧过渡的曲面壳体设计，内部预留了摄像头、红外传感器的安装空间，壳体与主体框架采用快拆式连接，仅需两颗固定螺丝即可完成拆卸，方便调整内部传感器的安装角度。动力部分采用双直流电机独立驱动两侧履带的方案，

　　电机通过固定座安装在主体框架下部的动力舱内，动力输出轴直接与驱动轮连接，省去了额外的传动齿轮组，减少了传动环节的功率损耗，同时降低了结构复杂度，动力舱两侧设置了支撑立柱，既承担上部框架的承重作用，也可作为侧面拓展件的安装基准，可根据需求加装机械臂、避障传感器等拓展部件。整机的安装边界做了充分考量，所有外露的螺栓头均不超出机身最大外轮廓，避免行进过程中螺栓剐蹭障碍物造成卡滞，机身下部的离地间隙设置为15mm，能够顺利通过不超过10mm高度的台阶障碍，适配桌面、平整室内地面、普通地毯等多种行进场景。电控元件的布局遵循强弱电分离的思路，驱动模块与控制板分区域安装，电机走线沿框架内侧的走线槽布置，避免线材外露被履带卷入，

　　电源安装位设置在主体框架的中下部位置，能够有效降低整机重心，提升行进过程中的稳定性。从结构强度来看，主体框架采用2mm厚度的板材加工，拼接后的箱型结构具备足够的抗扭刚度，在1米高度自由跌落至平整水泥地面时，主体框架不会出现永久性变形，仅可能出现表层漆面磨损，能够满足教学场景下频繁搬运、拆装的使用强度要求。履带轮采用工程塑料注塑成型的结构，轮辐位置做了镂空减重设计，在保证轮体结构强度的前提下降低了转动惯量，提升了电机启停的响应速度。前部的模拟舱壳体采用轻质工程材料制作，不会过多增加前部重量导致机头下沉，壳体表面的散热槽设计既提升了外观辨识度，也可在内部加装散热元件时辅助空气流通，带走部分工作热量。整机的装配流程遵循从下到上的层级逻辑，先组装两侧行走轮与履带，再固定下部动力舱的电机与支撑结构，之后安装中层承载框架与上层电控安装板，最后加装前部舱体与外部装饰件，所有连接位置均设置了定位止口，组装时无需反复调整对位，新手也可在短时间内完成整机组装，非常适合教学场景下的组装实训使用。在功能拓展性上，机身尾部预留了通讯模块、电池扩展的安装空间，可根据使用需求加装蓝牙、Wifi模块实现远程控制，也可更换更大容量的电池提升续航时间，侧面的支撑立柱上预留了多组安装孔，可加装小型机械爪、灰度传感器、超声波测距模块等部件，实现循迹、避障、物体抓取等不同功能，无需对主体结构进行打孔、切割等二次加工，大幅降低了二次开发的结构改造成本。
