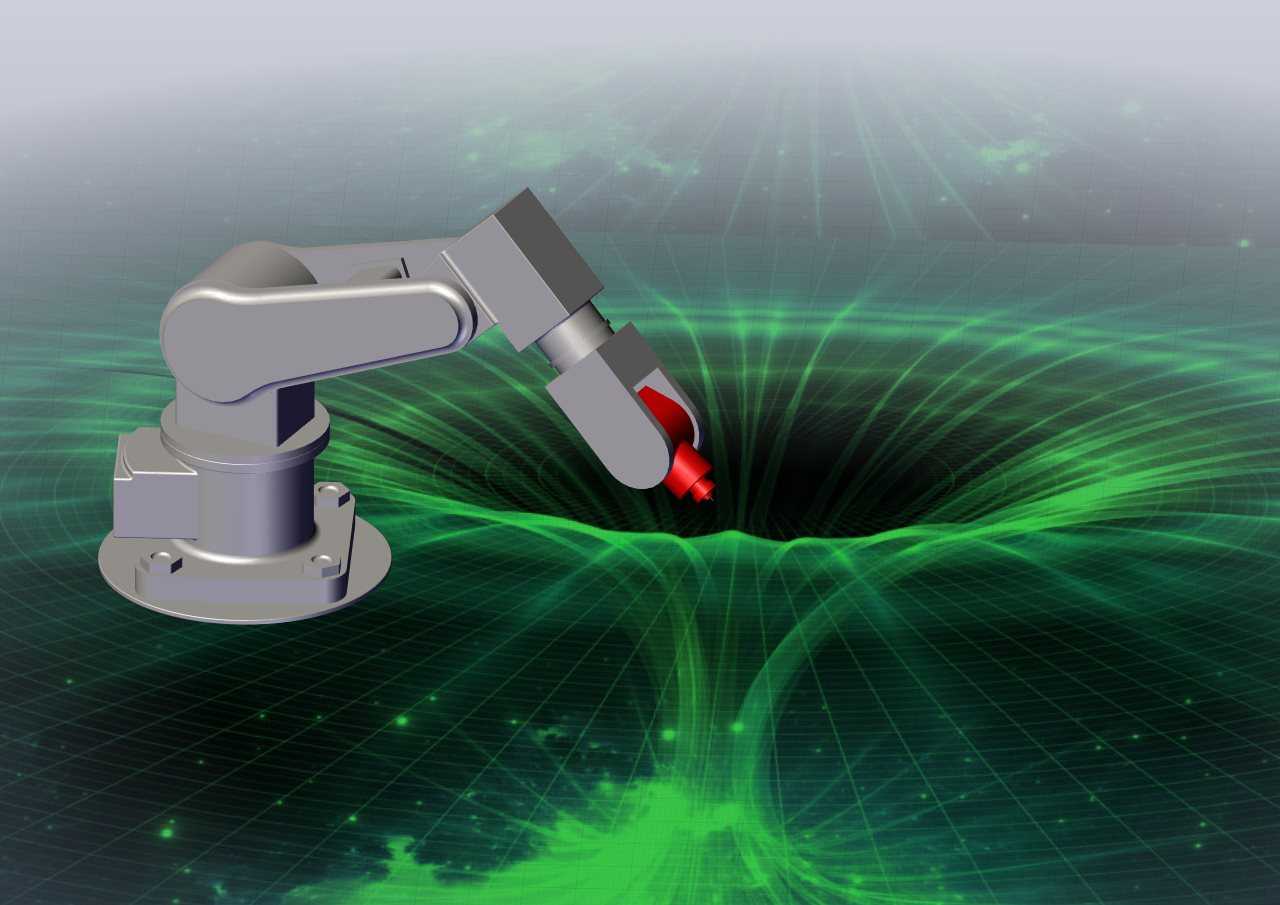

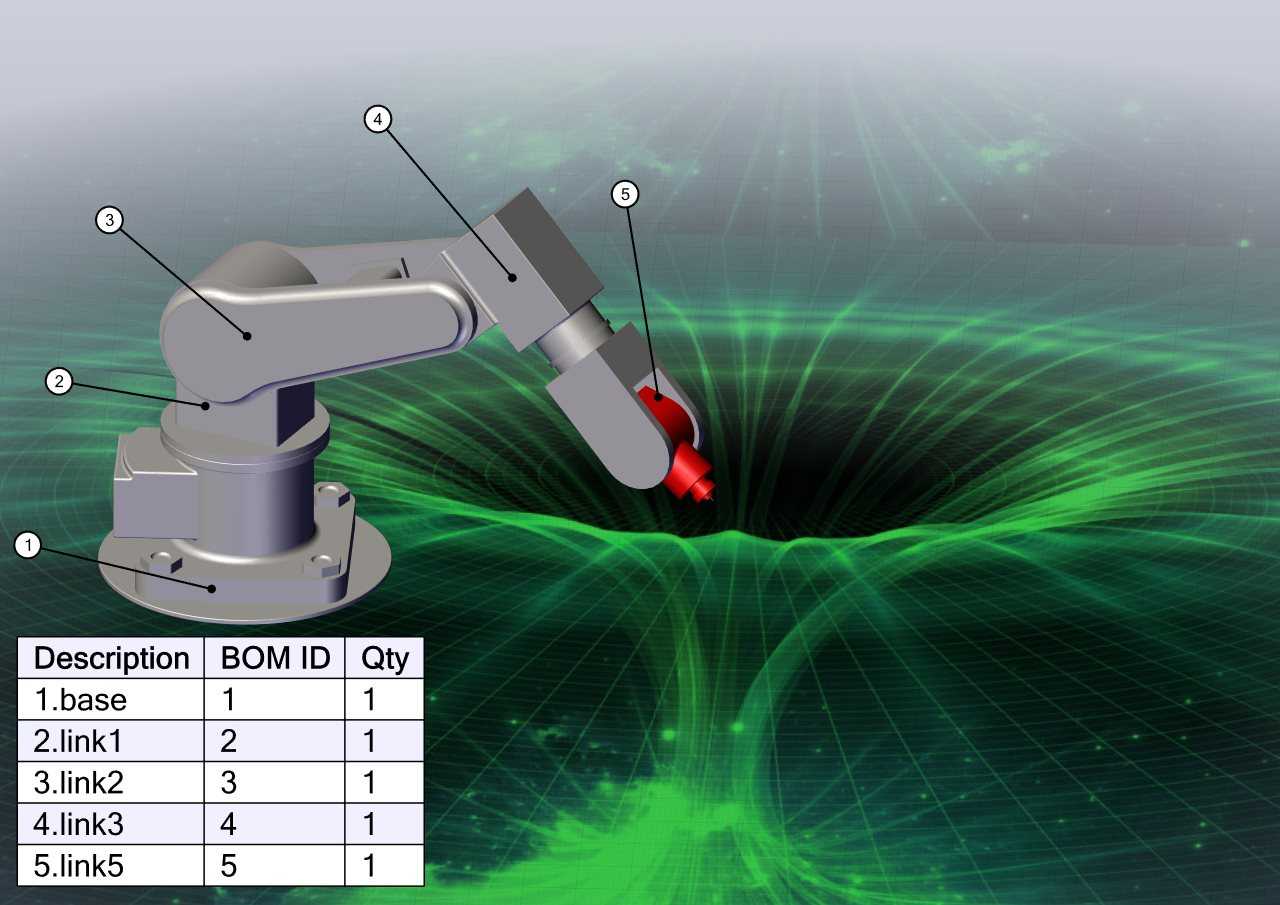

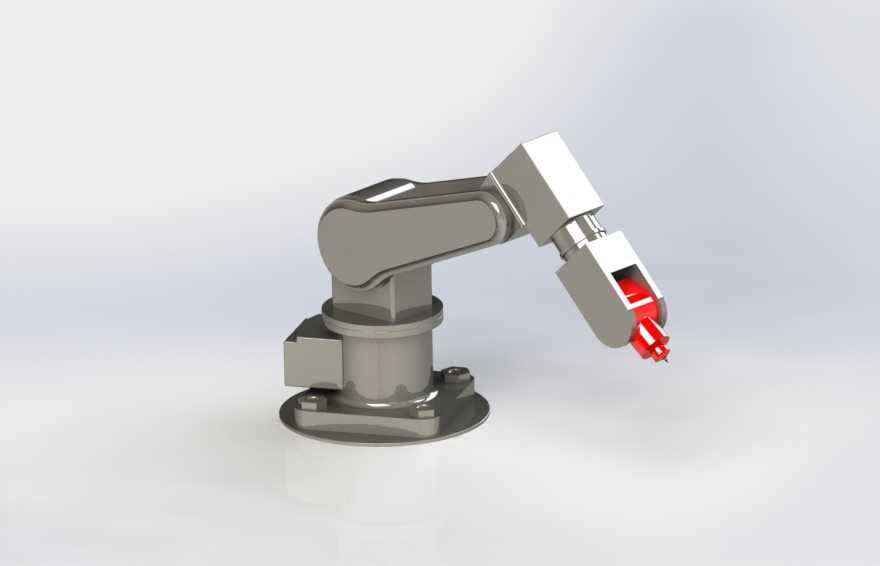

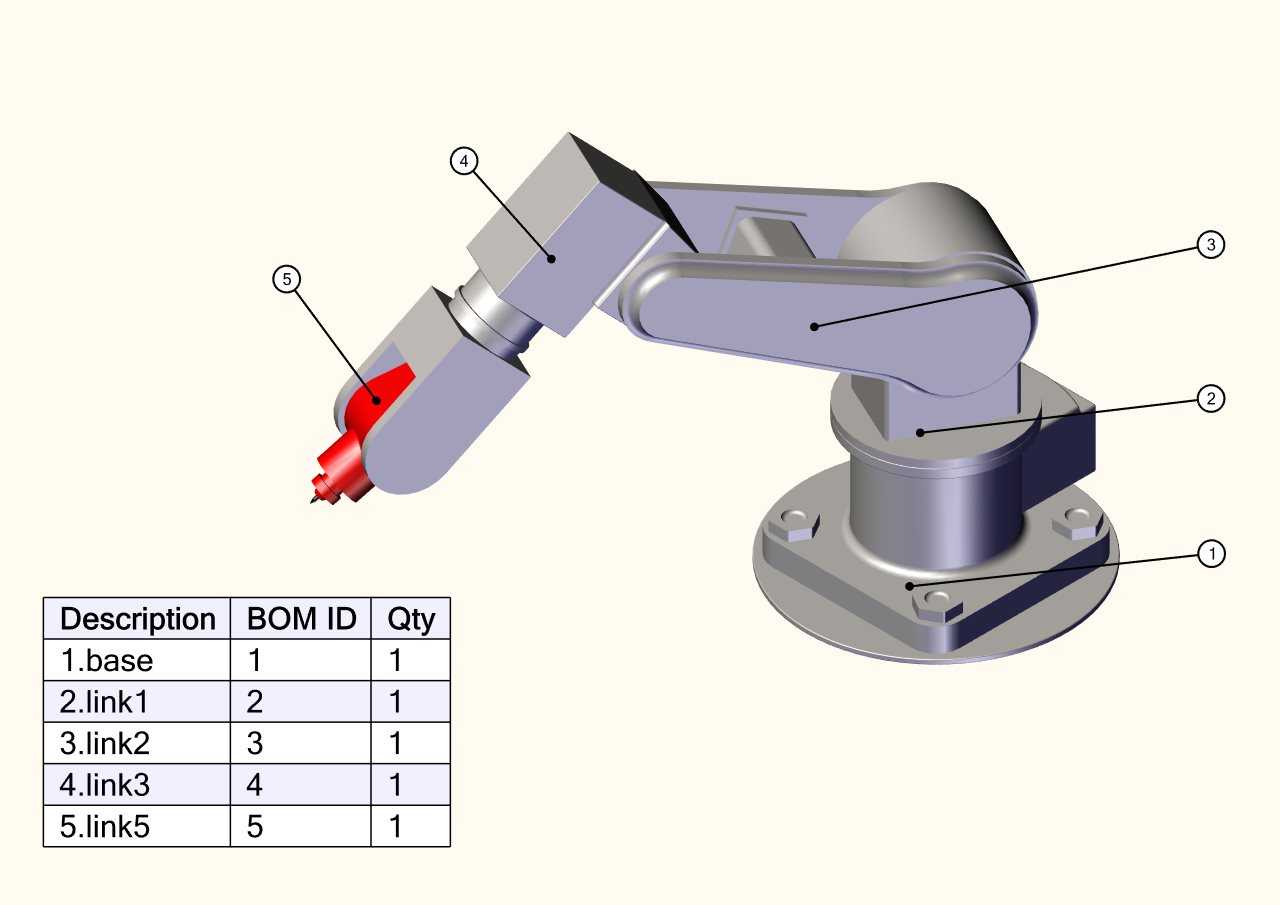

这款关节式机械臂的结构设计,核心围绕中小型自动化产线的柔性作业需求展开,在3C电子装配、小型五金件上下料、实验室样本转运这类负载要求不高但动作精度要求严苛的场景中适配性极强。从结构布局来看,整机采用经典的六自由度关节串联构型,底座采用圆形法兰安装结构,安装面预留四个均布的沉头固定孔,可直接通过螺栓固定在设备机架、移动AGV平台或者专用工作台上,底座的回转支承采用交叉滚子轴承结构,可承受径向、轴向与倾覆力矩的复合载荷,满足臂展全伸状态下的稳定性要求,底座的安装边界直径控制在220mm范围内,整体安装占用空间小,不需要对现有产线做大规模的台面改造就能完成部署。
大臂与底座的连接关节采用谐波减速器配合伺服驱动的结构,大臂的摆动角度范围覆盖-120°到+120°,可实现作业范围内的大跨度位置调整,大臂的壳体采用一体化铸造成型后做轻量化镂空处理,在保证结构刚性的前提下尽可能降低运动部件的自重,减少关节驱动的负载余量,提升动态响应速度。肘部关节连接大臂与小臂,小臂的长度设计充分考虑了常见作业场景的工作半径需求,整机最大水平作业半径可达580mm,垂直作业覆盖范围从安装面以上120mm到650mm区间,可适配常见的皮带线高度、工装夹具定位高度,不需要额外增加增高座就能覆盖多数中小型工位的作业区间。
腕部结构采用三个正交关节的汇交设计,末端执行器的安装法兰采用标准的ISO 9409-1-40-4-M6接口,可快速适配夹爪、真空吸盘、拧紧轴、点胶阀等不同类型的末端执行器,满足不同工序的作业需求,腕部的末端负载额定值为3kg,在额定负载下的重复定位精度可控制在±0.02mm范围内,完全满足小型零件装配、精密涂胶、工件分拣这类工序的精度要求。
设计过程中对各关节的走线做了内置式处理,所有动力线缆与信号线缆都从臂体内部的走线腔穿过,外部无裸露线缆,既避免了作业过程中线缆与周边设备、工件发生剐蹭缠绕的风险,也能减少车间环境中的油污、粉尘对线体的侵蚀,提升设备长期运行的可靠性。各关节的密封结构采用双唇形密封圈配合防尘盖设计,可达到IP54的防护等级,适配普通机加工车间、电子装配车间的常规生产环境,可抵御日常的粉尘飘落与少量切削液飞溅。

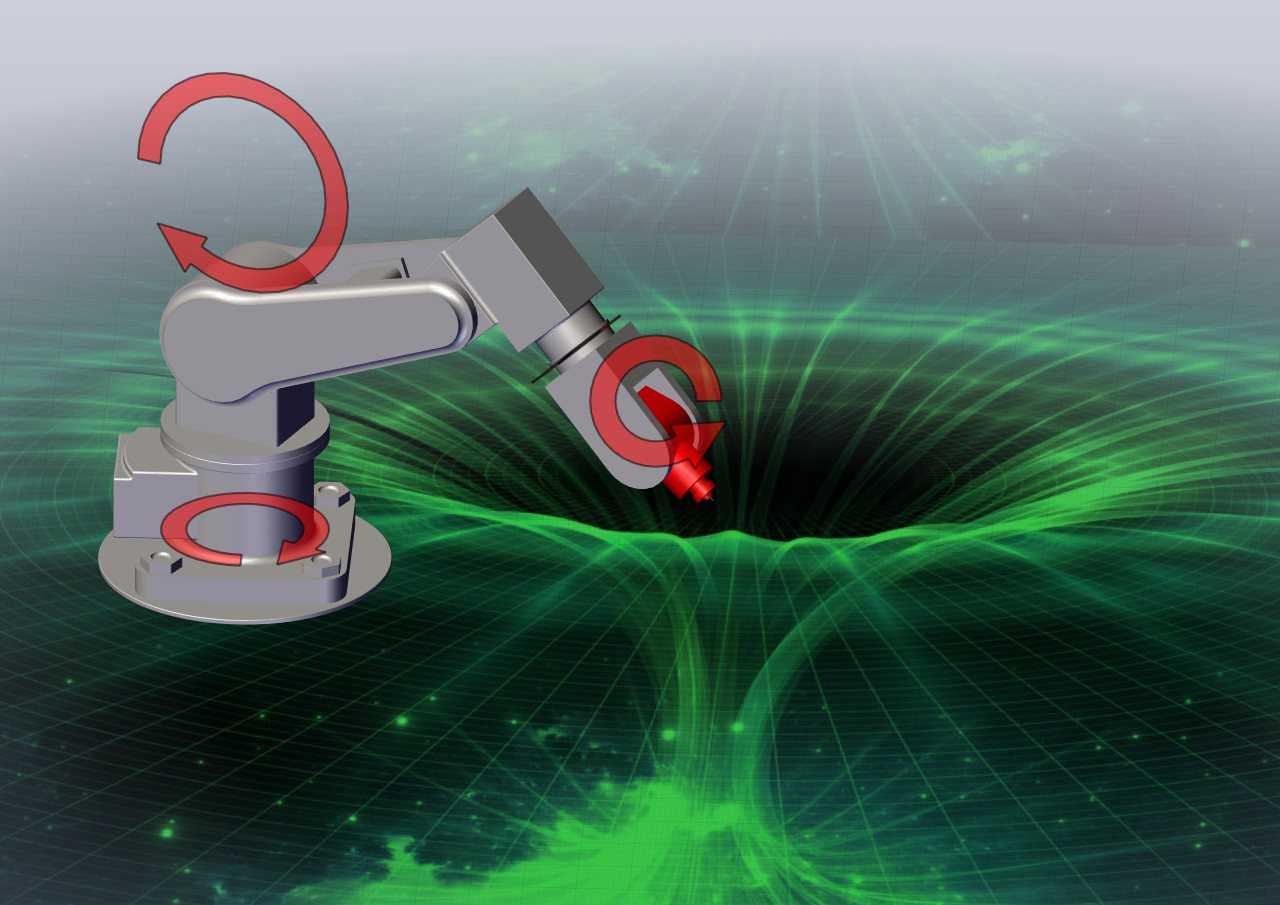

从运动逻辑来看,各关节的驱动参数匹配经过了反复的运动学仿真验证,在全行程运动过程中不会出现结构干涉,大臂与小臂的联动可实现快速的位置转移,腕部关节可在末端到达目标位置后独立调整姿态,不需要整体移动臂体就能完成工件的角度调整,比如在装配工序中可调整零件的插接角度,在分拣工序中可调整工件的摆放朝向,适配不同的码放要求。底座内部预留了驱动控制器与线缆转接板的安装空间,不需要额外配置独立的电气安装柜,进一步压缩了整机的部署占用空间,对于空间紧凑的小型自动化工作站来说适配性更强。
结构设计阶段还做了充分的刚性校核,在臂展全伸、末端加载额定负载的工况下,臂体末端的静变形量控制在0.1mm以内,不会因为结构挠曲影响作业精度,各关节的连接螺栓都做了防松设计,适配长时间连续往复运动的工况,不会因为长期运行出现连接松动导致的精度衰减。关节处的限位结构采用硬限位与软限位双重设计,硬限位采用机械挡块结构,可在软限位失效的情况下阻止关节超程运动,避免设备损坏或者安全事故,软限位可通过控制系统根据实际作业场景自定义设置行程范围,适配不同工位的作业边界,防止臂体运动过程中与周边的工装、设备发生碰撞。
