52轴专用工装虎钳结构设计

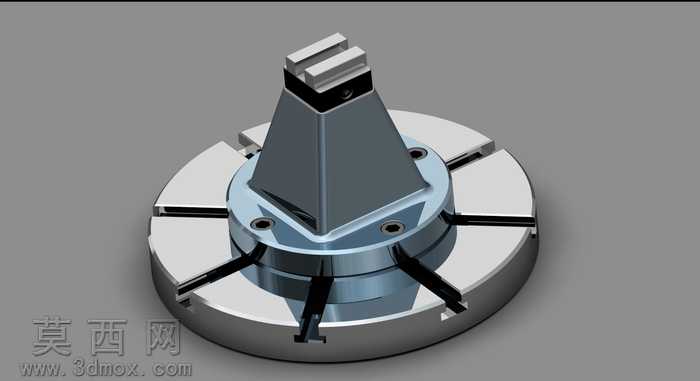

本作品为适配52轴加工场景设计的专用工装虎钳，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装夹的公差配合要求，对每一处装配间隙、定位基准都做了精准的参数约束，确保模型可直接对接后续的工程图导出与生产加工参考需求。模型渲染阶段采用金属材质分层赋予方案，底部圆盘基座采用磨砂合金钢材质，调整了合适的粗糙度与金属反射参数，还原机床工装配件的厚重金属质感；中部的楔形夹紧主体采用调质处理后的钢材材质表现，通过明暗对比突出棱边的加工倒角特征，清晰展现结构的受力传导路径；顶部的夹爪卡位部分做了细微的表面纹理处理，模拟实际工装使用中产生的轻微磨损痕迹，让渲染效果更贴近真实工业场景的使用状态。结构设计上，底部采用带辐射状卡槽的圆盘式安装基座，可适配多工位机床的工作台安装需求，辐射槽位可灵活调整虎钳的安装角度，满足不同角度的轴类零件装夹需求；中部采用楔形自锁夹紧结构，依靠斜面的受力放大效应实现稳定夹紧，无需额外的大力锁紧机构即可保证装夹刚性，避免轴类零件加工过程中出现松动移位；夹爪部分针对52轴的外形特征做了适配型卡位设计，卡位轮廓与轴件的接触面积经过优化，既保证足够的装夹摩擦力，又避免装夹压力过大造成轴件表面夹伤。设计思路围绕轴类零件加工的实际痛点展开，传统平口钳装夹轴类零件时容易出现装夹偏心、接触面积不足的问题，这款专用虎钳通过圆盘基座的可调安装结构、楔形自锁的夹紧机构、适配轴径的夹爪轮廓，实现了52轴类零件的快速定位与稳定装夹，建模过程中对所有活动部件的运动行程都做了干涉检查，确保夹紧动作全程无结构卡滞，各连接部位的螺丝孔位、定位销孔都按照标准机械设计规范排布，具备实际生产改制的参考价值。
