双缸结构小型动力装置机械模型

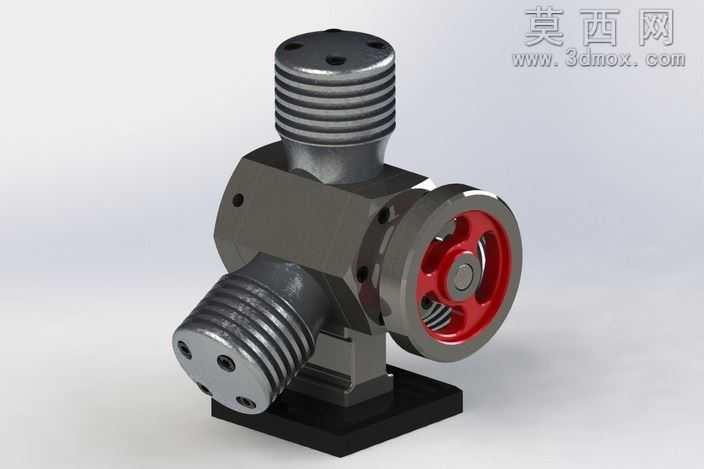

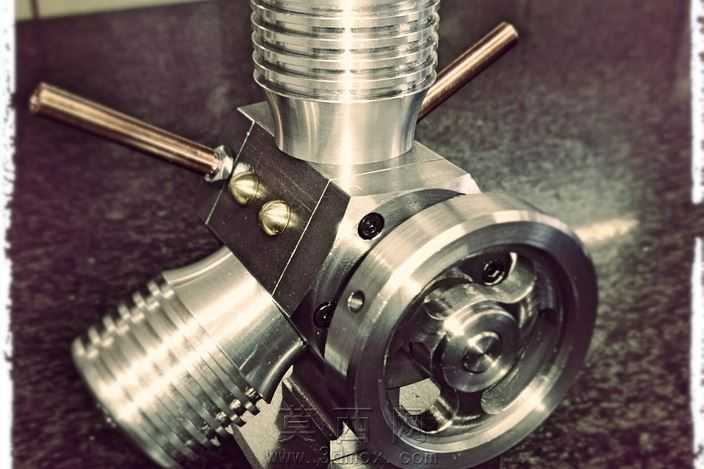

本作品为小型双缸动力装置的三维建模作品，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先从底座基准特征开始绘制，通过拉伸凸台命令构建出方正的黑色安装基座，为上部动力主体提供稳定的安装定位基准。主体缸体部分采用多实体建模思路，先绘制主体中腔的六面体基体，再分别对两个呈夹角布置的缸筒结构进行特征构建，缸筒外壁的散热鳍片通过线性阵列命令快速生成，每一圈鳍片的间距、厚度都经过参数化约束，保证结构规整统一，缸筒端面的安装孔位通过异型孔向导精准定位，匹配对应的螺纹孔规格，还原真实缸体的安装接口结构。侧部的传动轮组件单独进行子装配体建模，轮辐部分采用辐条式镂空结构，轮缘与轮毂之间通过均匀分布的辐条连接，既还原了轻量化的结构设计，也通过材质区分突出视觉层次，传动轮与主体腔室的连接轴部分做了同轴度约束，保证装配关系符合机械传动的实际逻辑。渲染阶段采用金属材质为主的材质方案，主体缸体赋予磨砂铸铁材质，调整粗糙度参数模拟铸铁表面的亚光金属质感，散热鳍片的边缘做了轻微的倒角处理，避免渲染时出现锐利的生硬边缘；侧部传动轮采用亮红色烤漆材质，与深灰色的缸体形成强烈的视觉对比，突出传动部件的位置；安装基座赋予哑光黑色工程塑料材质，平衡整体视觉重心。布光阶段采用三点布光方案，主光源从侧上方45度角照射，打出缸体散热鳍片的层次阴影，辅助光源从另一侧补光，避免暗部死黑，顶部添加轮廓光勾勒出模型的边缘轮廓，让整体结构的立体感更加突出。设计过程中重点还原了双缸动力装置的经典布局，两个缸体的夹角经过反复调整，既符合小型动力装置的紧凑设计需求，也保证整体结构的视觉协调性，所有装配部件都添加了合理的装配间隙，避免出现干涉问题，完整还原了该类动力装置的结构特征，可作为机械结构教学、动力装置科普的可视化参考素材。
