工业粉尘分离收集及吸入输送管路系统

　　这套装置主要面向木工加工车间、金属打磨工位、建材粉体生产工段这类持续产生悬浮粉尘的作业场景，核心作用是在产尘点形成稳定负压流场，将弥散在作业区域的含尘空气通过吸入管道捕集后送入分离腔，完成气固两相分离，避免无组织粉尘扩散造成的职业健康隐患与车间积尘风险。整套系统的设计逻辑完全围绕现场工况的阻力平衡展开，首先是吸入段的管路布局，靠近产尘点的支管采用小口径渐扩设计，避免入口风速过高吸走工位上的加工工件，同时保证距吸风口1.5米范围内的捕集风速控制在1.2-1.8m/s，刚好满足10μm以上粒径粉尘的有效捕集要求，不会出现风速不足导致粉尘逃逸的问题。主输送管路全程保持5‰的倾斜坡度，所有弯头全部采用大曲率半径的煨弯结构，

　　曲率半径不小于管径的3倍，最大程度降低含尘气流在管路内的沿程阻力与局部阻力，减少粉尘在管底沉积堵管的概率，管路每隔6米设置一组检查清灰口，日常运维时无需拆解整段管路即可完成积尘清理。分离主机采用上箱体进风、灰斗下排料的结构，进风口设置在箱体中上部，气流进入箱体后通过截面突然扩大实现风速骤降，大颗粒粉尘在重力作用下直接落入下部灰斗，细颗粒随气流折返向上通过滤料过滤区完成最终分离，设备侧面配套的检修爬梯与顶部防护平台完全满足日常检修换件的操作空间要求，爬梯踏步间距控制在300mm，平台护栏高度1.2米，符合工业设备操作的安全规范。安装边界方面，整套系统的主机安装基础需要预留不小于2.4m×2.4m的水平硬化地面，

　　四个支脚的固定螺栓孔位间距为1800mm×1800mm，主机顶部距安装地面的垂直高度为4.2米，输送管路的最低安装高度距车间地面不小于2.8米，保证下方人员与转运车辆的通行空间，所有管路支架采用膨胀螺栓固定于地面或车间立柱，支架间距不大于4米，避免管路长期运行出现挠度变形导致接口漏风。功能细节上，管路中段设置的金属波纹管补偿段，主要用来抵消设备运行时的振动传递与管路热胀冷缩产生的应力，避免刚性连接位置出现焊缝开裂漏风的问题，所有管路接口全部采用法兰加密封垫的连接形式，保证整套系统的漏风率控制在3%以内，维持系统负压稳定。灰斗部分采用60度锥角设计，内壁做光滑打磨处理，避免粉尘在锥壁搭桥架拱，保证分离后的粉尘能够顺利落入下部排料装置，

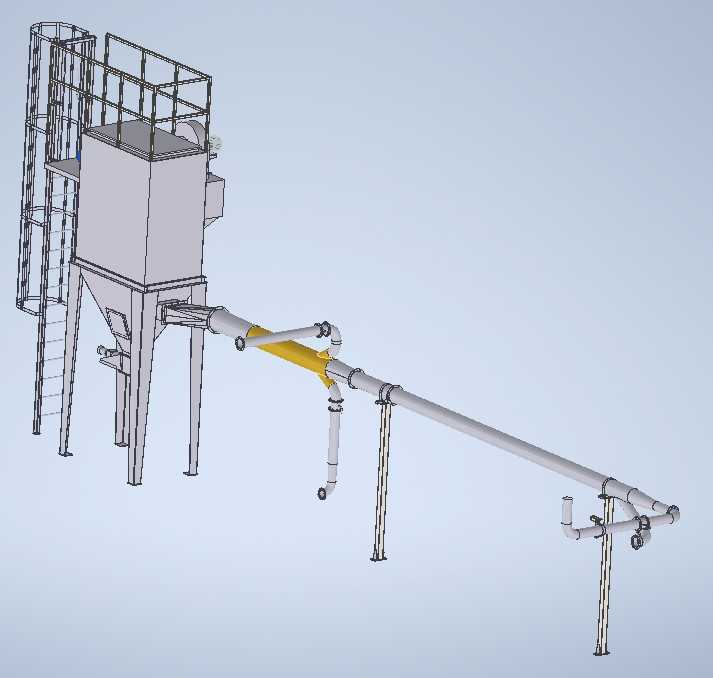

　　不会出现灰斗积料导致分离效率下降的问题。设计过程中针对不同支管的风量分配做了阻力平衡计算，每个支管入口处预留风量调节阀门的安装位，现场调试时可以根据不同产尘点的实际产尘量调整支管开度，保证每个吸风口的捕集风速都能达到设计要求，不会出现远端工位风量不足、近端工位风量过剩的问题。整套模型的结构完全按照实际工程安装的比例搭建，所有连接节点、支撑结构、附属操作部件都做了完整还原，能够直接用于除尘系统的方案布局演示、安装施工交底，也可以作为同类型除尘管路设计的参考模板，帮助设计人员快速完成管路走向排布、安装空间校核，减少现场安装时出现的管线干涉、空间不足等问题。
