船用矿场空气水雾净化除尘装置结构

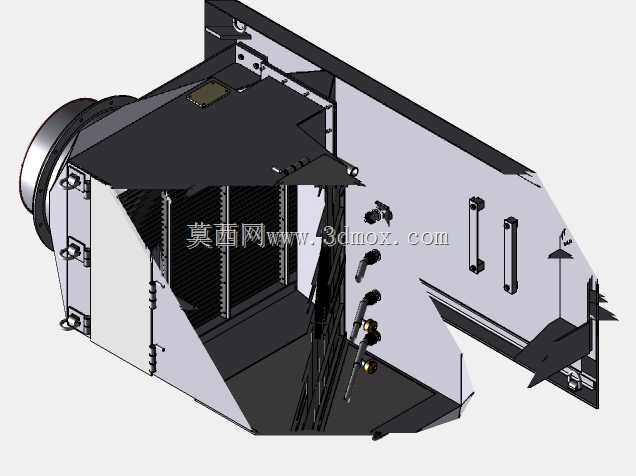

　　该装置主要面向船舶舱室、地下矿山作业面这类封闭半封闭作业空间的空气净化需求，这类场景下作业过程会产生大量悬浮粉尘，常规通风方式无法有效捕捉细微颗粒，且作业空间边界受限，对设备的安装尺寸、风道走向有严格约束。从结构布局来看，装置采用侧进风配合斜向导流腔的设计，进风口采用法兰对接结构，可直接与作业面的吸风管道连通，避免额外的变径转接带来的风阻损耗。导流腔内部设置多层交错的挡水板组，含尘气流进入腔体后，沿斜向导流面流动过程中，与雾化喷嘴喷出的细密水雾充分接触，粉尘颗粒被水雾包裹后自重增加，顺着挡水板表面滑落至腔体底部的集液槽，不会随气流逃逸。

　　设计过程中优先考虑了安装边界的适配性，整体腔体采用薄钢板折弯拼焊结构，侧面预留的安装耳座采用长圆孔设计，可适配现场安装支架的孔位偏差，不需要额外配钻安装孔，降低现场施工的调整工作量。腔体内部的喷嘴采用快插式接口，沿气流走向分两排错位布置，第一排喷嘴正对进风方向，对高速进入的含尘气流进行初次喷淋，大颗粒粉尘在这一阶段就被捕获，第二排喷嘴布置在挡水板组的间隙位置，对随气流绕流的细微粉尘进行二次捕捉，整体除尘效率可满足封闭作业空间的职业卫生要求。

　　挡水板组采用模块化插接设计，每块挡水板都可以从腔体侧面的检修口抽出清理，不需要拆解整个腔体结构，日常维护时只需要打开检修门，抽出积泥的挡水板冲洗后即可装回，大幅降低运维的工作量。腔体的斜向顶板设计一方面是为了引导气流走向，让气流在腔体内形成足够的停留时间，保证水雾与粉尘的接触时长，另一方面也可以让顶板凝结的水滴顺着斜面流到侧壁，不会直接滴落到下方的挡水板上造成二次飞溅。

　　设备的出风侧设置有防水百叶结构，经过净化的气流经过挡水板组的汽水分离后，残余的水滴被百叶叶片拦截，顺着叶片导流槽流回集液槽，避免出风口带水影响后续的通风管路。集液槽底部设置有排污接口，可对接现场的污水收集管路，携带粉尘的污水直接排入处理系统，不需要人工定期清理槽内积泥。考虑到船舶、矿山场景下的振动工况，所有的连接部位都设置有减震密封垫，既可以避免设备运行时的振动传递到安装基础，也可以防止含尘气流从拼接缝隙泄漏，保证吸尘口的负压值满足设计要求。

　　在结构强度校核阶段，针对腔体的薄钢板结构做了加强筋布置，在腔体的侧板、顶板位置都冲压有条形加强筋，不需要额外焊接加强角钢，既减轻了设备整体重量，也避免了焊接带来的变形问题，保证腔体的外形尺寸偏差控制在安装允许的范围内。进风口的法兰采用标准厚钢板制作，可适配常规的通风管道法兰尺寸，现场对接时不需要单独制作转接法兰，减少安装环节的配件准备工作。喷嘴的供水接口设置在腔体外侧的统一供水管路上，所有喷嘴都连接到同一根供水主管，外部只需要对接一个供水接口即可完成水路连接，管路布置简洁，也减少了漏水点的数量。

　　实际应用中，该装置可直接对接作业面的局部吸尘罩，对钻孔、爆破、物料转运过程中产生的粉尘进行就地捕捉，不需要在整个作业空间布置大范围的通风系统，尤其适合空间狭窄、通风路径不畅的作业场景。设备整体的外形尺寸适配常规的舱室壁装、巷道侧装要求，不需要占用大量的地面空间，安装时只需要在侧壁固定对应的安装支架，将设备的安装耳座挂接在支架上锁紧即可，安装流程简单，适合现场快速部署。
