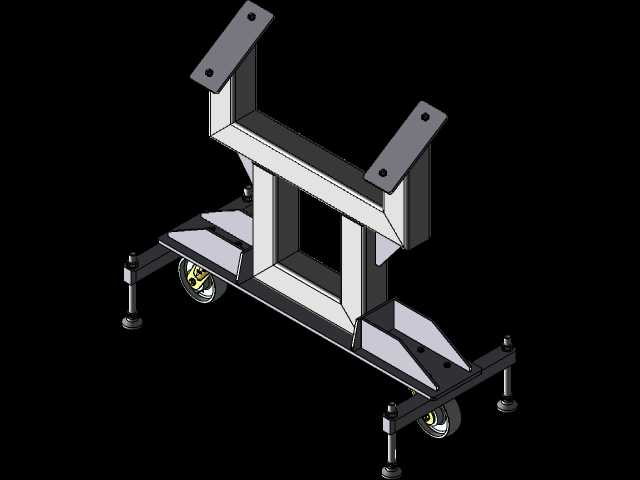

可嵌入传送带下方的侧装式滚动支撑托架

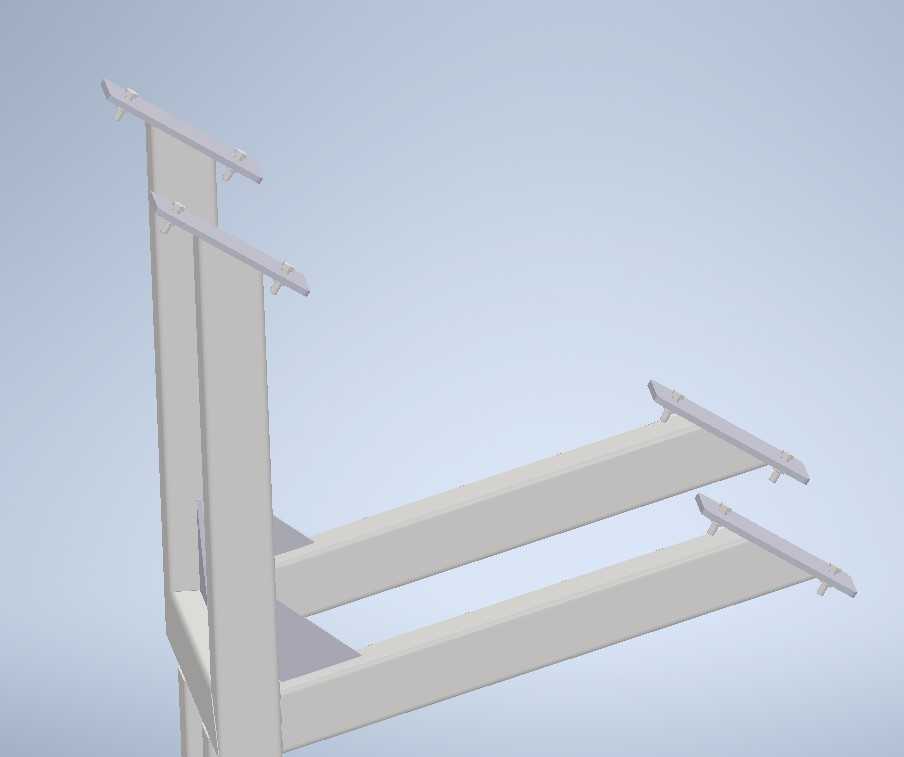

　　在车间连续输送线的布局优化中，经常会遇到输送段下方需要预留人员通行、管线排布或者小型工位空间的场景，常规落地式支撑结构会占用垂直方向的净空，还容易在架体底部堆积生产碎屑，日常清洁维护的死角较多，这款侧装式滚动架就是针对这类场景设计的配套辅件。从结构形式来看，该架体采用双立柱侧挂的承载形式，两根竖向立柱作为主要的受力基体，安装时不需要在传送带正下方的地面做预埋或者打膨胀螺栓，直接将立柱固定在输送线侧方的设备机架或者土建侧墙的预埋钢板上即可，能完全释放传送带正下方的地面空间，不管是布置跨线的电气线槽、压缩空气管路，还是预留人员巡检的通道，都不会产生结构干涉。架体的横向承托臂采用双梁平行布置，

　　每根承托臂的上表面沿长度方向等距安装了多个独立的悬臂式滚动单元，滚动单元的辊面略高于承托臂的上平面，当需要在传送带下方临时承托从主线分流的工装板、带托盘的小型工件，或者承接主线意外掉落的规整物料时，物料接触到的是可自由转动的辊面，不会和金属架体产生硬摩擦，既避免了工件表面的划伤，也能减少物料停滞在架体上的阻力，操作人员可以很轻松地将架体上的物料横向推移到侧边的工位上。设计阶段首先考虑的是安装边界的适配性，竖向立柱上预留了多组间距可调的安装孔位，横向承托臂和立柱的连接位置可以根据现场传送带的底部安装高度做上下调整，不需要额外切割或者焊接改型，适配不同带宽、不同离地高度的皮带输送机、滚筒输送机的下方安装需求；

　　承托臂的伸出长度经过受力校核，在额定承载范围内不会出现端部下挠的情况，滚动单元的辊轮采用耐磨的工程材质，转动副内置了免维护的滑动轴承，不需要频繁加注润滑脂，能适应车间内多粉尘、偶尔有切削液飞溅的工况。从安装流程来看，现场施工时只需要先固定两侧的竖向立柱，调整好立柱的垂直度之后，将两根横向承托臂按照设计标高固定在立柱上，再逐个检查每个滚动单元的转动灵活性，确认辊面的水平度误差在允许范围内即可投入使用，整个安装过程不需要大型吊装设备，两名装配钳工借助常规的扳手、水平尺就能完成作业。和传统的落地式承托架相比，这种侧装结构的自重更轻，耗材用量更少，因为取消了底部的落地支撑腿，不存在架体腿被转运叉车撞变形的风险，日常地面清洁时洗地机、

　　扫帚可以直接通行到传送带正下方，不会有清洁障碍。在实际的生产应用中，这类滚动架除了作为临时承托结构使用，还可以配合侧边的斜槽，作为主线物料的应急分拣出料结构，当主线出现堵料或者需要临时下线抽检工件时，操作人员可以直接将工件从传送带推到下方的滚动架上，顺着辊道滑到侧边的检验工位，不需要停线处理，能减少非计划停机的时间。结构细节上，承托臂的端部做了圆弧倒角处理，避免操作人员在周边作业时被尖锐的边角磕碰，所有的连接螺栓都采用了防松设计，在输送线长期运行产生振动的工况下不会出现连接松动的问题，滚动单元的安装座和承托臂之间采用可拆卸式连接，后续如果单个辊轮出现磨损，只需要更换对应的滚动单元即可，不需要整体更换承托臂，降低了后期的维护成本。
