工业产线用液压驱动辊筒输送装置

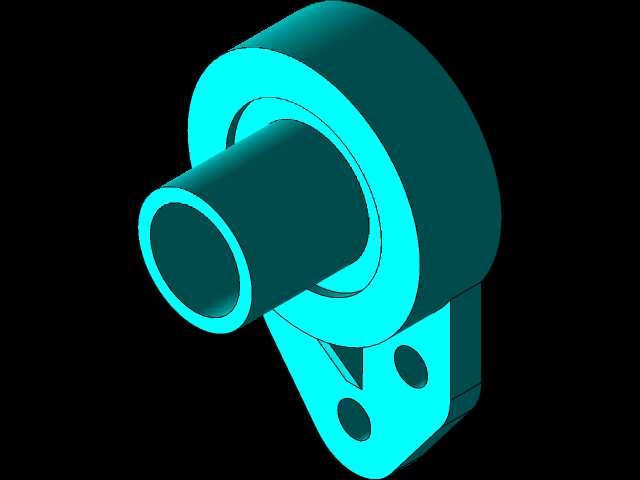

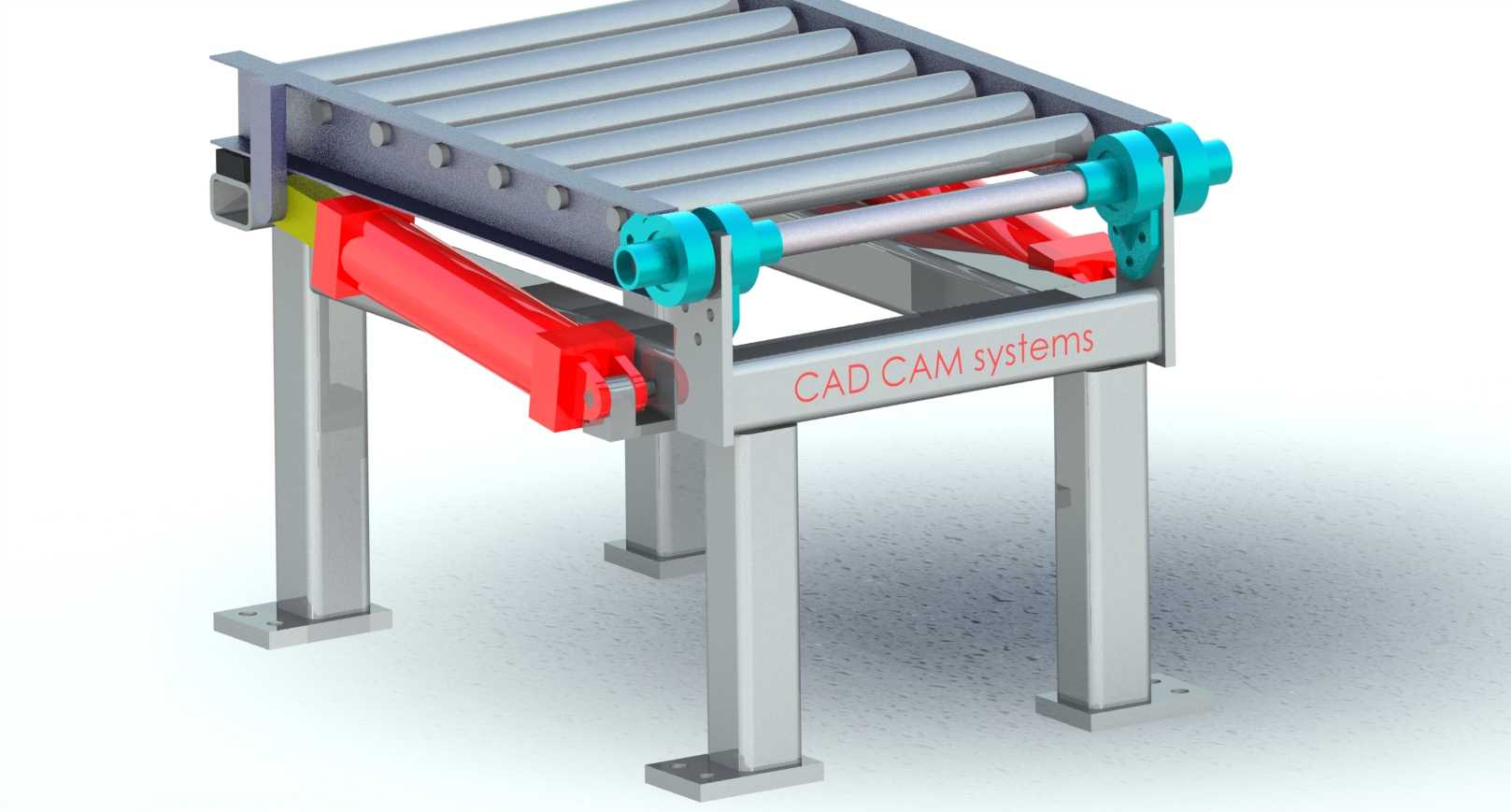

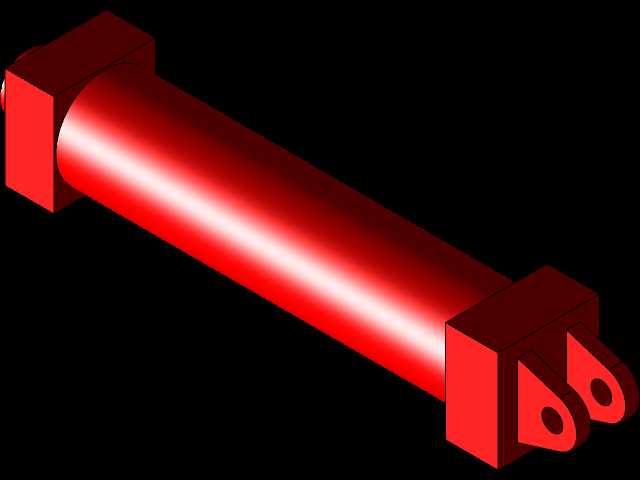

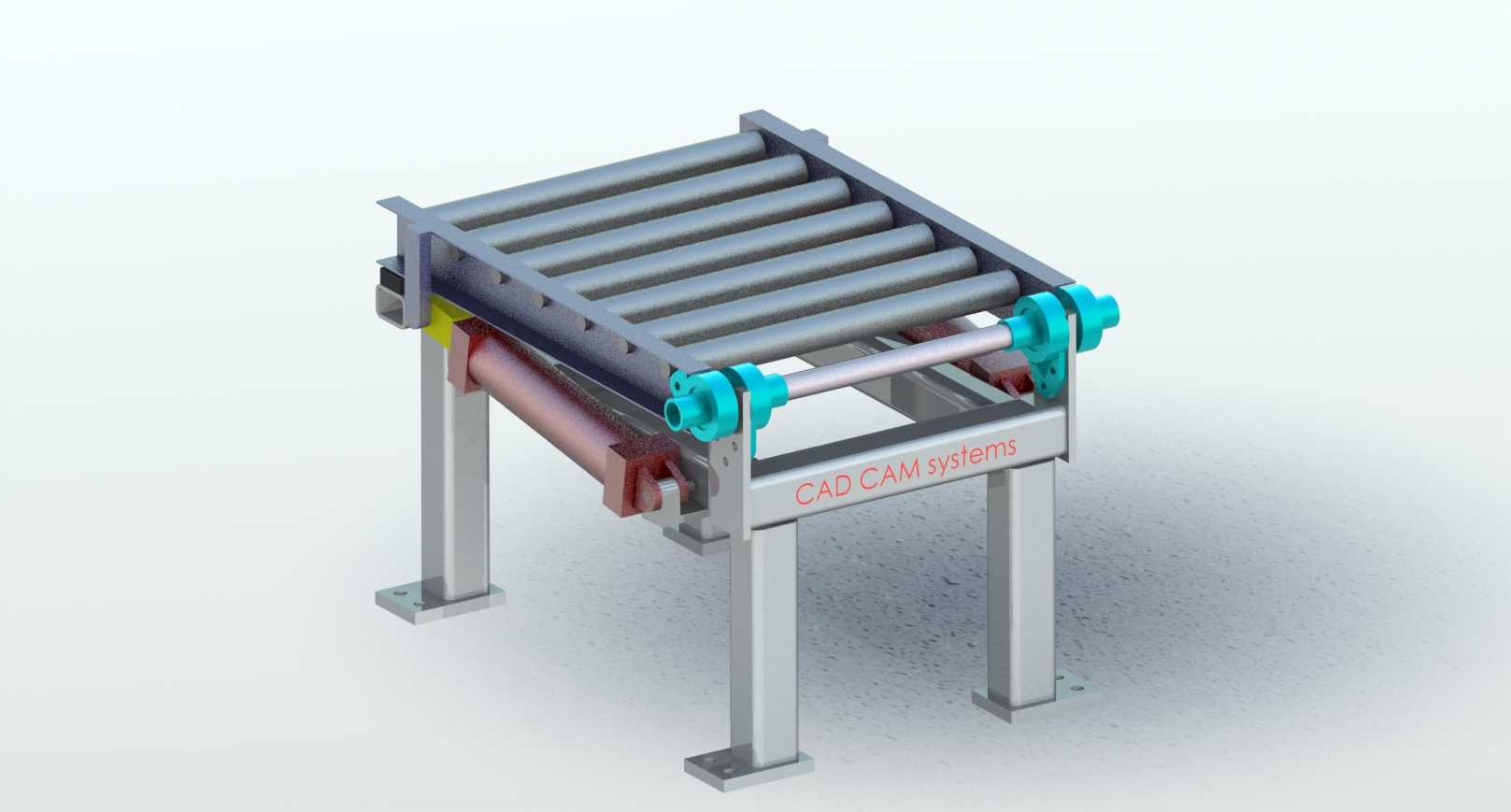

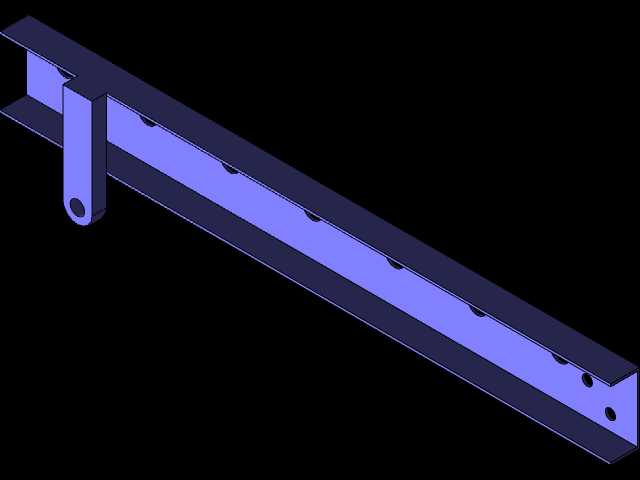

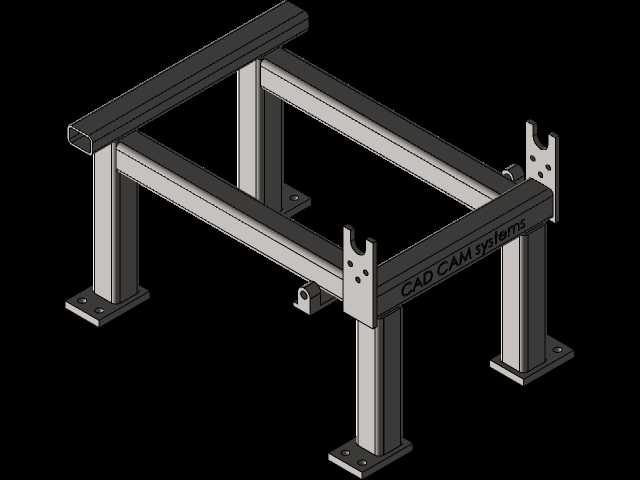

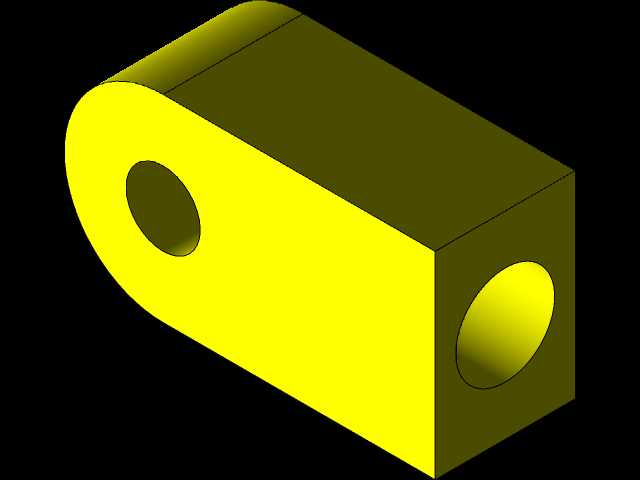

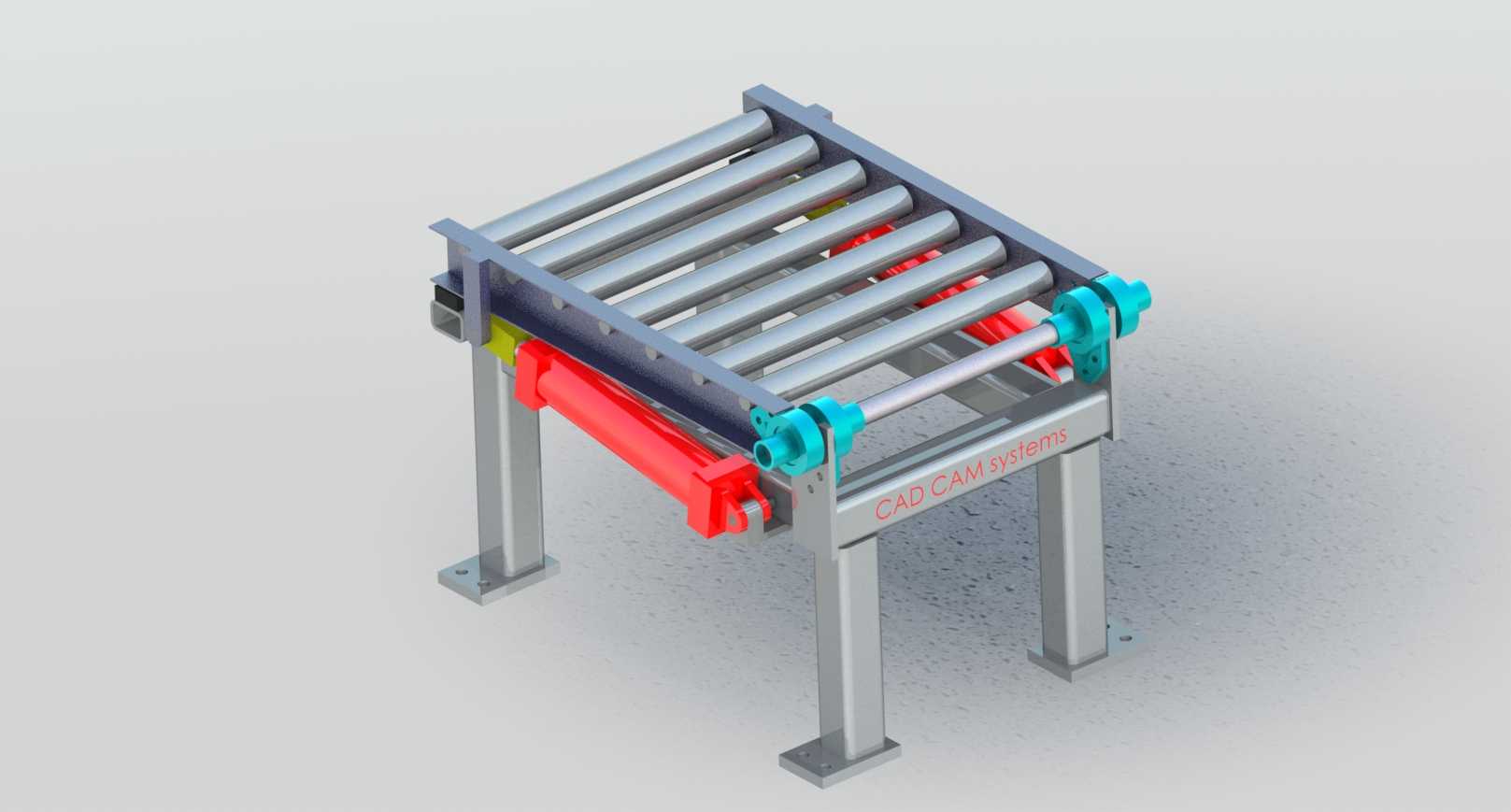

　　在离散制造的车间产线布局里，工件在不同工序间的转序效率，很大程度上决定了整线的节拍上限，这款液压驱动的辊筒输送装置，就是针对重载工件短距离平稳转运需求设计的工位间输送单元。和普通电动辊筒输送线不同，这套装置采用液压作为动力源，在输送重量偏大、需要频繁启停且启停冲击要求小的工况下，液压驱动的扭矩输出特性更适配，不会出现电动驱动重载启动时的过载堵转问题，也能通过液压回路的压力调节，适配不同重量区间的工件输送，避免动力冗余带来的能耗浪费。从结构设计来看，主体承载框架采用型钢焊接成型，辊筒排布间距经过计算，既保证常规尺寸的工装托盘、箱体类工件输送时不会出现卡滞、下坠，也控制了辊筒的整体用量，降低设备自重与制造成本。

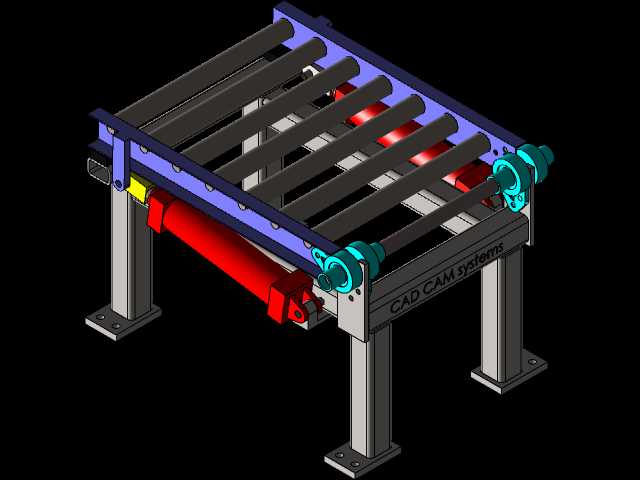

　　两侧的支撑腿采用可调脚座结构，安装时可以根据现场地面的平整度、前后对接设备的高度差，微调支撑腿的伸出长度，保证输送面的水平度，避免工件在输送过程中出现偏斜、滑移。驱动端的传动结构布置在设备侧方，液压执行元件通过连杆机构带动辊筒组同步转动，这种侧置布局的好处是，输送面下方没有突出的动力部件，不会和地面的管线、线槽产生干涉，后期维护时也不需要拆解输送面的辊筒，直接在侧方就能完成液压元件的检修、密封件更换作业。在实际应用场景中，这类输送装置常布置在机加工工位的上下料端、热处理工序的进出料端、装配线的重载段，用来输送铸锻毛坯、重型零部件、带工装的焊接组件等重量较大的工件，相比皮带输送，辊筒结构的耐磨性能更好，接触金属工件、

　　带切削液的工件时不会出现皮带划伤、腐蚀老化的问题，使用寿命更长。设计过程中，安装边界的预留是重点考虑的内容，设备的整体宽度控制在常规产线的通道适配范围内，长度可以根据工位间距进行模块化拼接，单段设备的进出端预留了对接法兰结构，多段拼接时不需要额外加工连接支架，直接通过螺栓紧固就能完成整线的组装。液压管路的布置全部沿框架型材的内腔走线，外部没有裸露的油管，既避免了车间作业时工件磕碰油管造成泄漏，也让设备整体外观更整洁，不会因为管线杂乱影响车间的5S管理。辊筒的表面采用光滑金属处理，没有额外的包胶层，针对的是表面坚硬、无防滑特殊要求的重载工件，如果是表面易划伤的工件，也可以在现有辊筒结构基础上加装聚氨酯套，不需要改动主体框架结构，

　　拓展性较强。设备的支撑腿底部的安装板预留了膨胀螺栓固定孔，当设备布置在有振动的工位旁时，可以通过膨胀螺栓将设备固定在地面，避免长期运行过程中设备出现移位，影响和前后工位的对接精度。在功能特性上，这套输送装置可以通过液压阀组的调节，实现输送速度的无级变速，根据前后工位的加工节拍调整输送速度，不需要更换传动链轮、调速电机等部件，调节过程简单便捷，适合多品种小批量的生产车间，根据不同工件的生产需求灵活调整输送参数。和同规格的电机驱动输送线相比，液压驱动的运行噪音更低，在长时间连续运行的工况下，液压系统的散热性能更稳定，不会出现电机长时间运行过热的问题，适合两班倒、三班倒的连续生产场景。在结构强度校核阶段，框架的受力点全部做了加强筋处理，辊筒的轴径根据额定输送载荷做了抗弯计算，保证在满载工况下辊筒的绕度在允许范围内，不会出现辊筒弯曲变形导致的工件卡滞问题。侧方的传动连杆采用铰接结构，长期运行磨损后可以单独更换铰接处的轴套，不需要更换整根连杆，降低后期的维护成本。
