双囊式法兰连接橡胶补偿减振器结构

　　在工业管路系统、动设备配套安装场景里，这类双囊式挠性补偿部件的应用覆盖了化工流体输送、暖通循环水系统、风机进出口接驳、泵组管路连接等多个工况段，核心作用是抵消管路安装错位、吸收设备运行产生的振动传递、补偿管路因温度变化产生的热胀冷缩位移量，同时还能弱化管路内流体脉动带来的冲击，避免硬连接状态下应力集中导致的焊缝开裂、法兰密封失效、设备轴承额外受力磨损等问题。从结构设计逻辑来看，这款补偿器采用上下法兰加双橡胶囊体的组合形式，两端法兰均为圆形带安装孔的钢制法兰结构，法兰端面均匀分布的螺栓孔适配常规PN10/PN16压力等级的管路法兰安装标准，安装时无需额外加工转接件，可直接与同规格管路法兰配对，通过螺栓穿装锁紧即可完成固定，

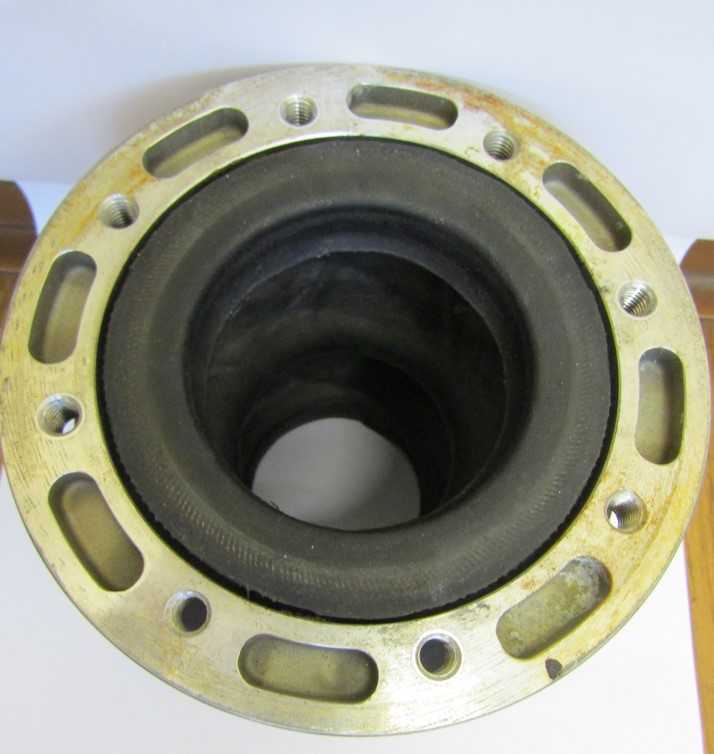

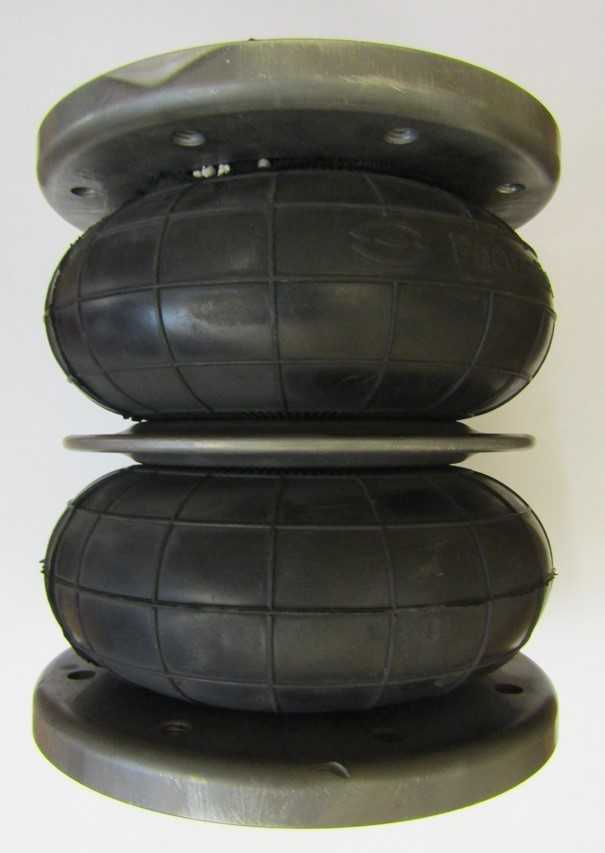

　　法兰上开设的异形减重槽在不降低结构强度的前提下减少了法兰自身重量，同时也能在安装时提供一定的对位调整余量。中间的双囊式橡胶主体采用层压结构设计，外层橡胶采用耐候耐老化配方，适配户外、潮湿、轻度腐蚀的安装环境，中间夹织物增强层提供足够的承压能力，避免工作压力下囊体过度鼓胀变形，内层橡胶根据输送介质不同可适配耐水、耐油、耐弱酸碱的不同配方，两个囊体之间设置的刚性中间环起到约束囊体变形方向的作用，让补偿位移主要集中在轴向与横向的可控范围内，避免囊体受压后出现不规则鼓包导致的局部应力集中提前失效。从安装边界来看，这类补偿器的安装长度有明确的预留要求，安装时不能过度拉伸或压缩囊体，要预留出足够的位移补偿余量，

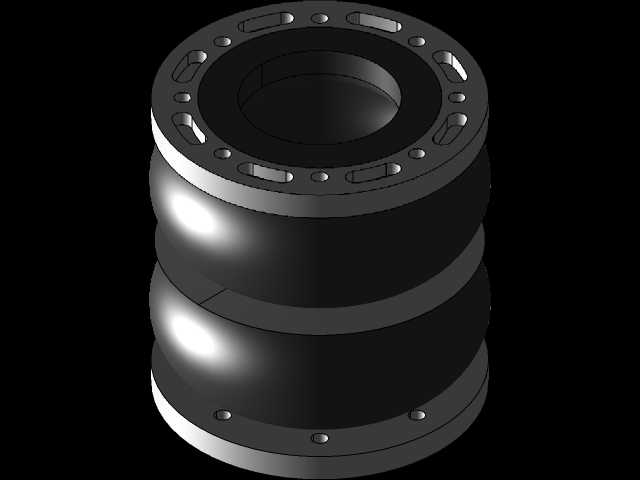

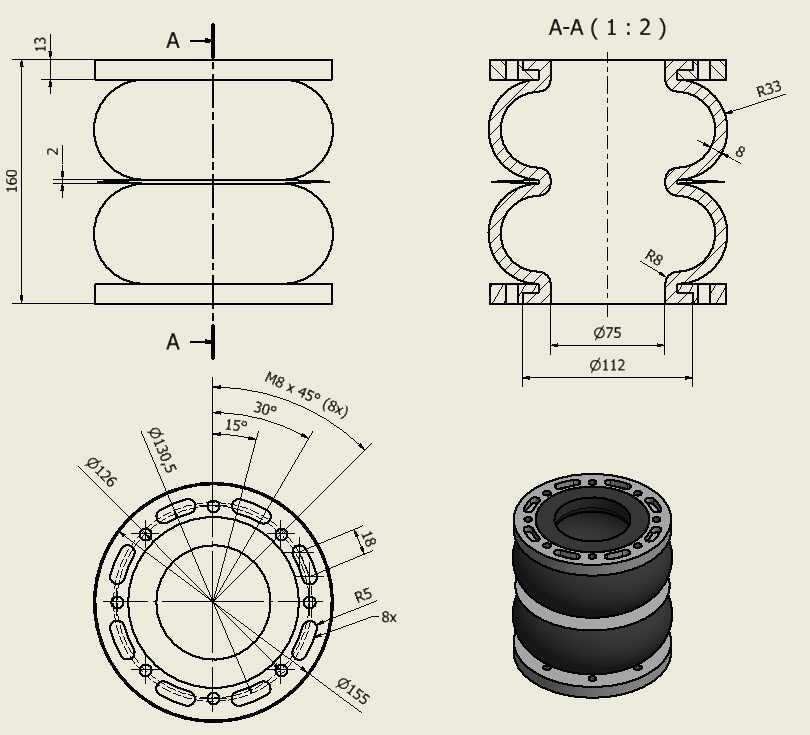

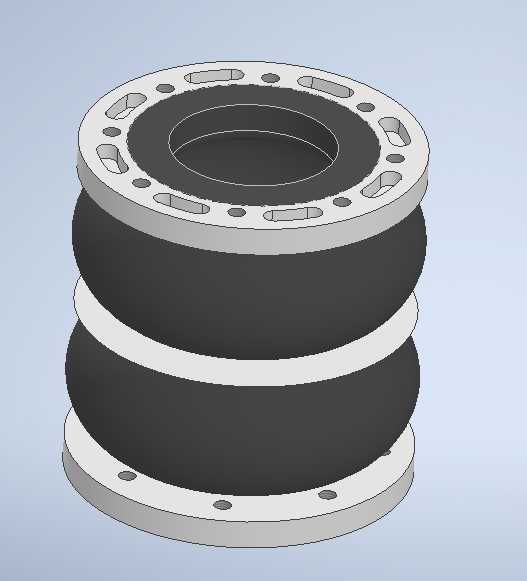

　　法兰对位时径向错位量不能超过单囊允许的横向补偿量程，否则会导致囊体局部受力过大提前损坏；螺栓锁紧时要采用对角均匀锁紧的方式，避免法兰偏压导致密封面泄漏，同时螺栓不能拧得过深顶到橡胶囊体表面，防止运行过程中磨破囊体造成泄漏。在实际选型配套时，需要根据管路的公称通径匹配对应法兰规格，根据系统工作压力选择对应增强层等级的囊体，根据管路的位移量计算需要的补偿器数量与安装位置，在泵组进出口位置安装时，补偿器要靠近泵体接口安装，最大化阻断泵体振动向管路系统的传递路径，在长距离直管段安装时，要根据管线的热膨胀量计算补偿器的布置间距，避免管路热应力拉坏固定支架。这款三维结构完整还原了产品的装配关系，法兰上的安装孔位置、囊体的弧度尺寸、

　　中间环的配合间隙都做了准确建模，在做管路系统三维布线时，可以直接调取该模型装配到管线中，检查安装空间是否足够、法兰螺栓是否与周边结构存在干涉，提前预判安装时可能出现的对位问题，减少现场安装时的整改工作量；对于设备厂家来说，也可以基于这个基础模型修改法兰孔距、囊体层数、整体高度，快速适配不同参数的定制化需求，不用从零开始建模，缩短设计周期。需要注意的是，这类橡胶补偿元件不能用于负压过大的管路场景，否则会导致囊体被吸瘪变形堵塞管路，在负压工况下使用需要选配带负压支撑环的特殊结构，同时安装位置要远离高温热源，避免橡胶长期受高温烘烤加速老化失效，在户外安装时如果有强烈紫外线长期照射，还需要额外加装防晒防护层，延长产品的使用寿命。
