重载承载式工业行走轮组结构设计

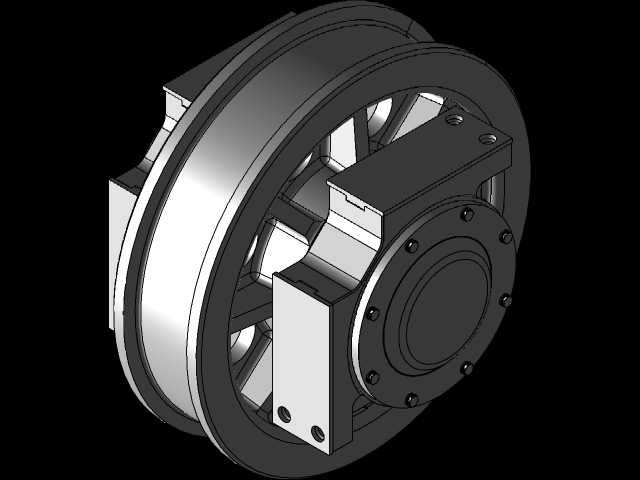

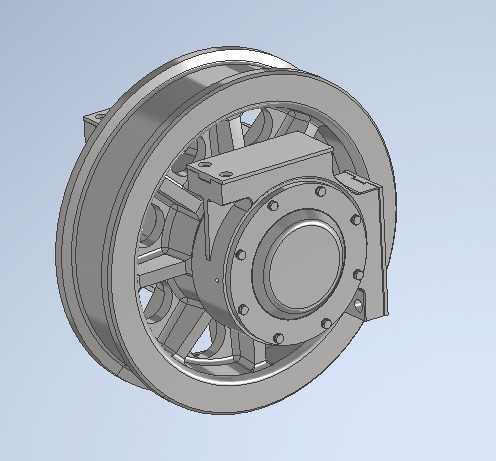

　　该轮组为重型移动设备的行走承载部件，单轮额定承载覆盖25吨级静载荷工况，主要应用于大吨位重载转运平车、重型工业台车、重型起重设备行走端梁、重载AGV车体等需要高负载行走能力的工业场景，作为整套行走系统的核心承载执行部件，承担设备整体重量传递、行走导向、载荷缓冲的核心作用。整套轮组采用轮体与轴承座集成式的结构设计，轮缘采用单缘踏面结构，踏面做圆弧过渡处理，适配钢轨或硬化钢制地面的行走工况，轮缘高度控制在合理范围，既能够避免行走过程中脱轨风险，又不会因为轮缘过高增加额外的运行阻力。轮体内部采用辐板式加强筋结构，在保证整体结构刚度的前提下尽可能降低轮体自身重量，辐板沿轮周向均匀分布，每道筋板的厚度经过载荷校核，

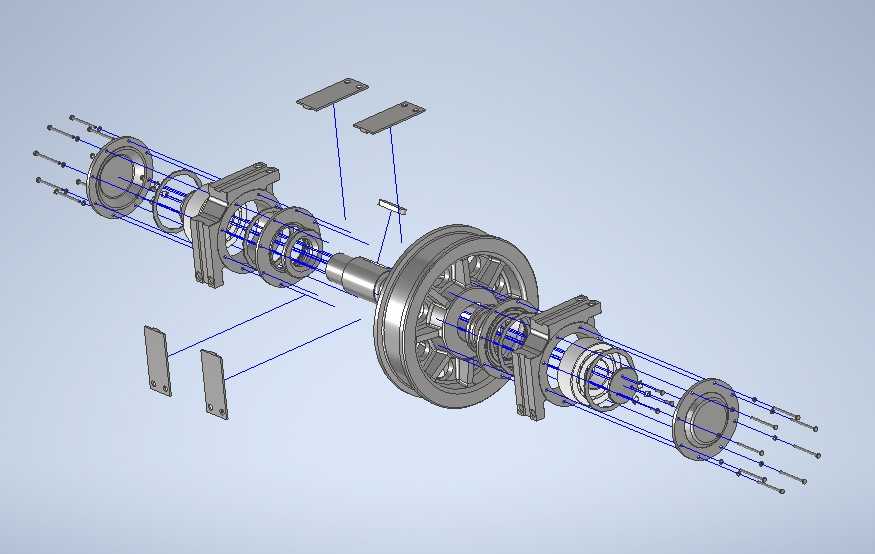

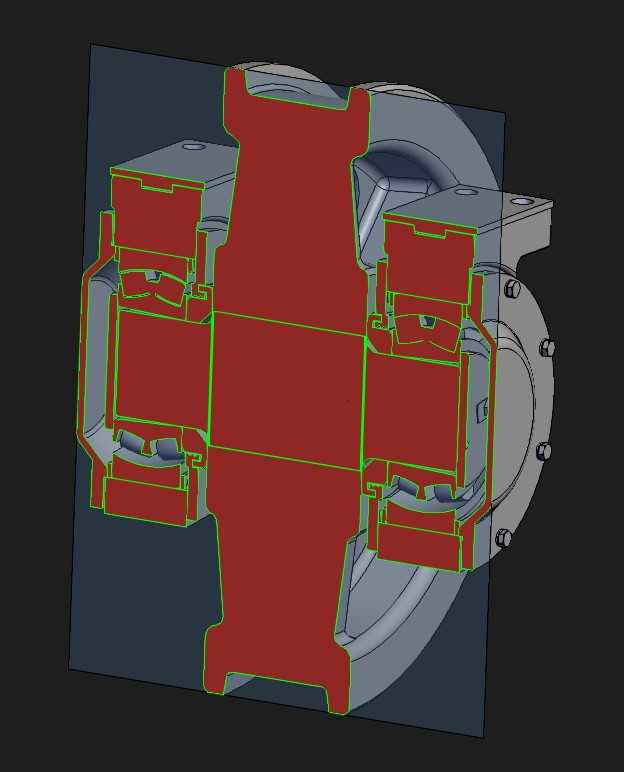

　　能够将踏面承受的垂直载荷均匀传递到中心轮毂位置，避免局部应力集中导致的轮体开裂变形。中心轴承座采用剖分式安装结构，轴承位的加工公差严格匹配调心滚子轴承的安装要求，选用适配重载径向载荷同时能够承受一定轴向载荷的轴承型号，能够补偿轮组安装过程中出现的少量同轴度误差，适应设备运行过程中轨道不平整带来的偏载工况。轴承座两侧设置端盖安装位，端盖通过周向均布的螺栓紧固在轴承座上，既能够实现轴承的轴向定位，又可以形成密封腔体，方便填充润滑脂，阻挡运行过程中粉尘、杂质进入轴承滚道，延长轴承的维护周期与使用寿命。轮组两侧设置安装支座，支座上加工有标准化的螺栓安装孔，能够直接与设备的底架横梁进行螺栓连接，不需要额外设计转接安装板，

　　安装孔的孔位公差经过严格控制，能够保证多轮组安装时的同轴度要求，避免出现轮组偏磨、运行卡滞的问题。设计过程中首先根据额定静载荷要求计算轮体的接触应力，确定踏面的最小直径与宽度，保证轮体与轨道接触时的接触应力在材料许用应力范围内，避免长期重载下出现踏面压溃、剥落的问题；其次根据载荷大小计算轴承的额定动载荷与静载荷，选取安全系数满足重载工况要求的轴承型号，保证轴承在满载荷工况下的使用寿命满足设备整体设计寿命要求；再通过有限元分析对轮体辐板、轴承座、安装支座的结构进行应力校核，对应力集中的位置做圆角过渡处理，对刚度不足的位置增加加强结构，在保证结构强度的前提下优化材料分布，降低不必要的重量冗余。安装边界方面，轮组的整体宽度、

　　安装支座的孔距、中心高度都做了标准化适配，能够直接替换同规格的常规重载轮组，不需要对设备底架做额外的改造；轮体的转动间隙控制在合理范围，既保证转动灵活无卡滞，又不会因为间隙过大导致运行过程中出现晃动、异响。实际应用中，四个同规格轮组配套使用时，能够满足百吨级总载荷的设备行走需求，适配低速重载的运行工况，运行速度不超过每分钟30米的场景下，轮组的运行稳定性、承载能力都能够得到充分保障。轮体材料推荐采用铸钢或者合金锻钢材质，踏面做淬火处理提高表面硬度，增强耐磨性能，轴承座部分可采用焊接结构或者铸钢一体结构，根据实际生产的工艺条件灵活选择，焊接结构生产周期短、改型方便，铸钢结构整体刚度更好、内应力更低，适合批量生产场景。设计时还考虑了维护便利性，轴承端盖上预留有注油孔位置，不需要拆解轮组就可以定期补充润滑脂，轴承磨损后只需要拆解端盖就可以完成轴承更换，不需要将整个轮组从设备上拆除，大幅降低后期维护的工作量与成本。轮组的轴向定位通过轴承座内的轴肩与端盖配合实现，能够承受运行过程中启动、制动、转弯时产生的轴向载荷，避免轮组出现轴向窜动，保证行走过程中的直线度，减少轮缘与轨道侧面的摩擦磨损。
