气动驱动360度旋转执行模块结构

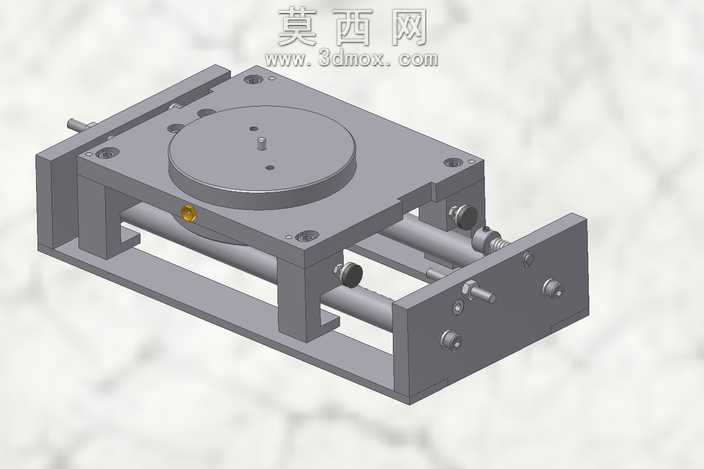

该三维模型采用Autodesk Inventor完成参数化建模，整体为框架式承载结构，建模过程中严格遵循机械加工公差规范，对每一处安装孔位、配合面、连接螺纹都做了精准的尺寸约束，保证各零件可直接导出工程图用于实际生产加工。渲染阶段采用金属哑光材质模拟工业铝合金机架的表面质感，对光轴导轨、紧固螺丝等零件赋予镀铬亮面金属材质，区分不同加工工艺的表面视觉效果，旋转台面做了发黑氧化处理的材质表现，还原工业设备真实的外观质感，渲染时采用柔和的工业环境光，避免过度反光遮挡结构细节，清晰呈现各部件的装配关系。结构设计上，底部采用双平行光轴作为滑动导向支撑，保证上部承载结构运行的直线度与稳定性，框架两侧设置带锁紧功能的调节限位块，可根据实际使用需求调整旋转模块的行程范围，中间集成气缸连接位，可直接配套标准气动气缸作为动力输入，将气缸的直线往复运动通过内部传动结构转化为上部圆形台面的360度回转输出，台面预留了多规格的工件安装定位孔，可适配不同尺寸的工装夹具或待加工工件，整体结构紧凑，安装固定孔位均做了沉头处理，保证安装后螺丝不突出台面，避免干涉工件装夹。设计思路围绕工业自动化生产线中常见的工件转位、角度调整需求展开，摒弃了复杂的伺服电机搭配减速机的高成本方案，采用工厂气源即可驱动的气动方案，大幅降低设备改造成本，同时结构模块化程度高，可作为独立功能单元直接集成到各类非标自动化设备、装配工装、检测工位中，无需额外设计复杂的传动结构，缩短设备开发周期。建模过程中对所有活动部件都做了运动干涉检查，模拟气缸全行程运动过程中各零件的相对位置，确保旋转动作顺畅无卡滞，各连接部位的紧固件选型均符合机械设计标准，保证结构连接强度满足常规工业场景的负载要求，整体结构兼顾了实用性、经济性与装配便捷性。
