位置探测机械传感执行机构设计

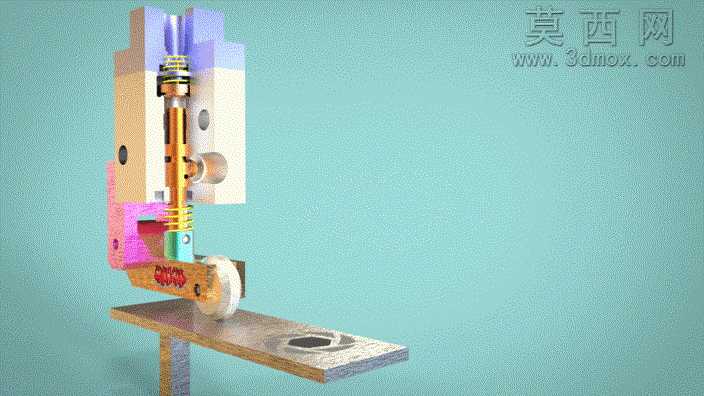

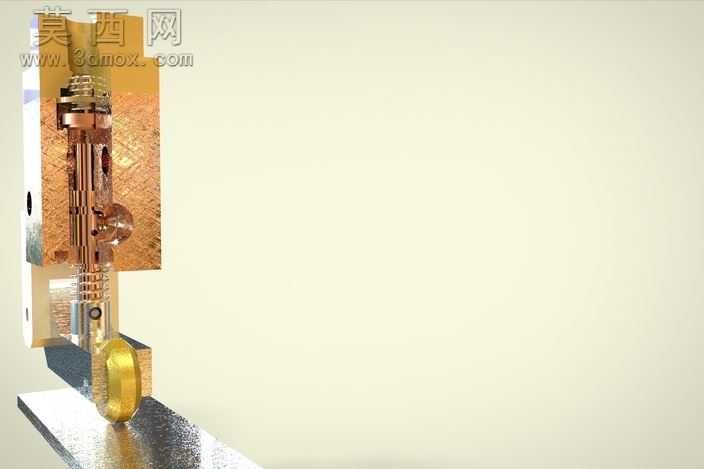

本作品为位置探测类机械执行机构的三维建模设计成果，建模阶段采用SolidWorks完成全参数化零件构建，针对机构内的立式导向轴、复位弹簧、接触滚轮、安装基座、限位块等核心零件，均按照实际机械装配的公差配合要求完成尺寸约束，确保各零件间的同轴度、平行度等形位公差符合机械设计规范，避免装配过程中出现干涉问题。装配体搭建时采用自下而上的装配逻辑，先完成子组件的预装配，再将各子组件按照运动逻辑依次组合，对弹簧这类柔性零件添加了可随运动状态伸缩的配合约束，还原机构真实的运动特性。渲染阶段针对不同零件的材质特性做了精细化的材质赋予：安装基座类的机加工零件采用磨砂金属材质，还原金属切削加工后的哑光质感；导向轴、传动杆件类的运动零件赋予抛光金属材质，体现精密加工零件的光洁表面；接触滚轮采用硬质橡胶材质，添加细微的表面纹理模拟橡胶的摩擦质感；弹簧类弹性零件采用镀锌金属材质，还原标准五金件的表面镀层效果；固定用的彩色标识块分别赋予粉、蓝、青等不同的哑光塑料材质，清晰区分不同的功能模块。场景搭建时设置了带细微纹理的金属工作台作为承载面，添加柔和的环境漫反射光与定向补光，避免金属零件表面出现过曝的高光区域，同时开启软阴影效果，让机构在工作台面投射出自然柔和的阴影，提升整体渲染的真实感。结构设计上，该机构采用立式导向布局，上下两组复位弹簧分别布置在导向轴的上下两端，为探测动作提供双向复位力，下端的接触滚轮作为位置探测的接触端，当被测物体经过滚轮下方时，会推动滚轮带动导向轴沿竖直方向产生位移，机构侧方布置的感应元件可捕捉该位移信号，完成位置检测动作，侧方的圆形调节件可调整感应触发的阈值，适配不同的检测行程需求。整体设计兼顾了探测动作的灵敏度与复位的可靠性，各零件的布局紧凑合理，既保证了运动过程中无卡滞，也预留了足够的安装固定空间，可直接作为自动化检测工位的位置探测模块使用，建模过程中对所有标准件均采用可编辑的参数化模型，方便后续根据实际使用需求调整弹簧刚度、导向轴长度、滚轮直径等参数，适配不同的安装场景与检测要求。
