带三角加强支架的重载支撑滚轮结构

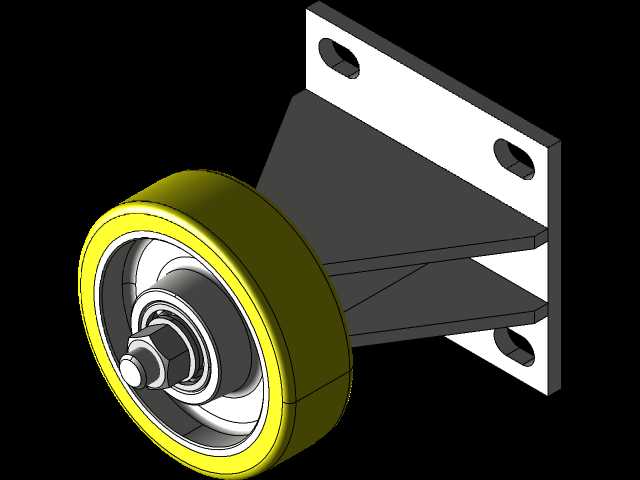

　　在自动化输送线、重型物料平移工位、大型设备移动导向段，支撑滚轮是承担径向载荷、约束工件移动轨迹的核心接触部件，这款带三角加强焊接支架的支撑滚轮，针对中重载工况的长期使用需求做了结构优化，区别于轻型冲压支架滚轮，整体刚性冗余量预留充足，能适应车间内多粉尘、偶尔有切削液飞溅的复杂作业环境。滚轮外圈采用聚氨酯包胶结构，胶层厚度均匀，和金属轮芯的结合面做了滚花销固定处理，避免长期承压后胶层与轮芯脱胶打滑，包胶面的邵氏硬度控制在85-90A区间，既保证和接触工件的摩擦力足够，不会出现硬接触刮伤工件表面的问题，又能在承受径向载荷时控制胶层形变量在合理范围，不会因为形变量过大导致滚轮转动卡滞。轮芯内部集成了双列深沟球轴承，

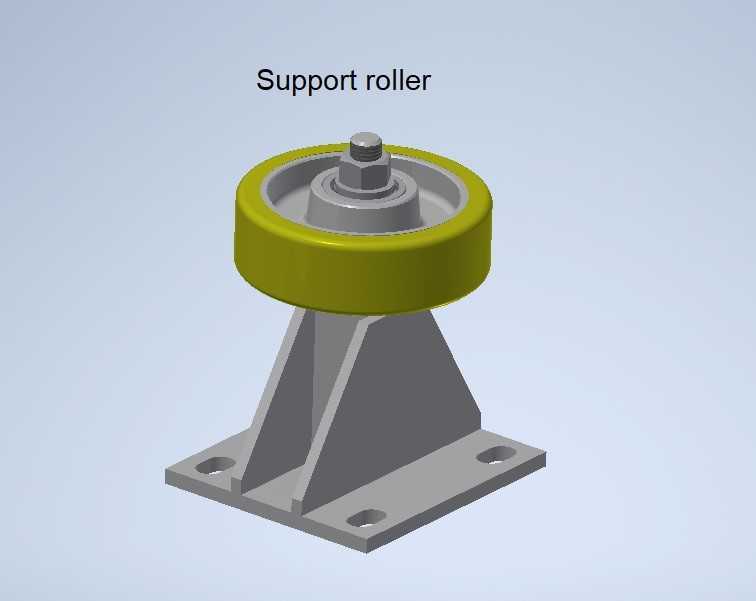

　　轴承内圈和中心销轴采用过盈配合，销轴上端采用六角螺母加防松垫圈的锁紧结构，能避免设备运行过程中振动导致螺母松脱，销轴和支架安装座的配合位置做了台阶定位，装配时不需要额外调整同轴度，能直接压装到位，降低现场装配的调校难度。底部的安装支架采用钢板焊接成型，两块三角形加强筋分别对称布置在立板两侧，筋板和底板、立板的焊接位置都做了焊后去应力处理，避免长期受载后焊缝位置出现应力开裂，底板上开了四个长圆形安装孔，孔位的间距公差控制在±0.2mm范围内，长圆孔的设计允许安装时存在小范围的位置偏差，不需要在安装基座上重新配打孔位，适配不同规格的型材安装基座。从安装边界来看，支架底板的总宽度控制在160mm，长度180mm，

　　安装孔中心距横向120mm、纵向140mm，滚轮的外径为120mm，整体安装完成后总高度为150mm，滚轮顶面距离支架底板的高度为110mm，选型时可以根据输送面的高度差直接匹配，不需要额外加装调整垫片。设计过程中针对滚轮的受力做了有限元校核，当单轮承受800kg径向载荷时，支架立板的最大形变量不超过0.1mm，焊缝位置的最大应力远低于钢材的屈服强度，轴承的额定动载荷满足10000小时的使用寿命要求，包胶层的接触应力在许用值范围内，不会出现长期受压后的永久变形。实际应用中，这类支撑滚轮除了用在常规的板件输送线，还可以作为大型焊接变位机的辅助支撑轮、重型货架的移动导向轮、立体仓库堆垛机的水平导向轮使用，滚轮的转动阻力小，

　　在无额外润滑的情况下也能保持顺畅转动，密封结构能阻挡外界粉尘进入轴承内部，减少日常维护的频次。和市面上常见的悬臂式支撑滚轮不同，这款滚轮的支架采用双侧支撑结构，销轴的两端都有支架约束，不会出现悬臂结构受载后销轴弯曲变形的问题，在承受偏载时也能保持滚轮的转动轴线和安装基准面垂直，避免滚轮出现偏磨、啃边的情况，延长整体的使用寿命。装配时需要注意，销轴压装到位后要在螺母位置涂抹少量螺纹锁固胶，锁紧后检查滚轮的转动灵活性，确保没有卡滞、异响的情况，安装底板和设备基座的结合面要保证平面度不超过0.1mm，避免支架安装后出现扭曲变形，导致滚轮转动受阻。
