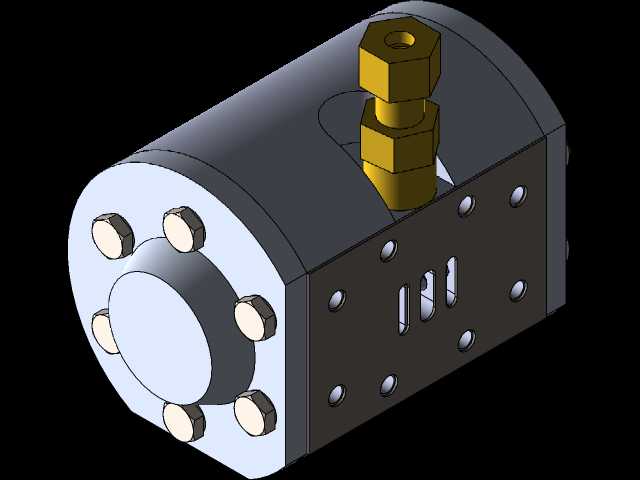

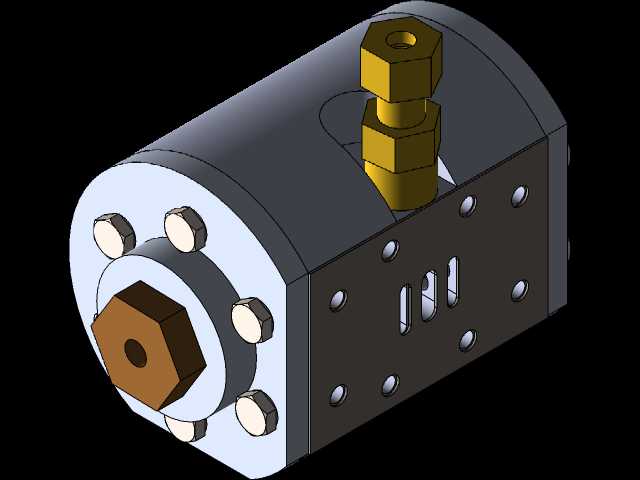

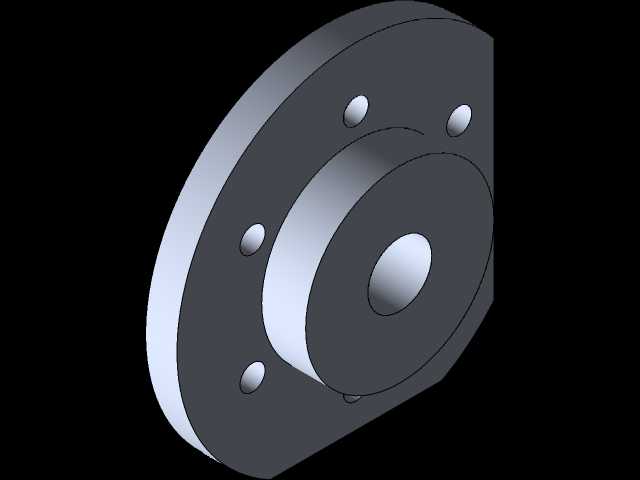

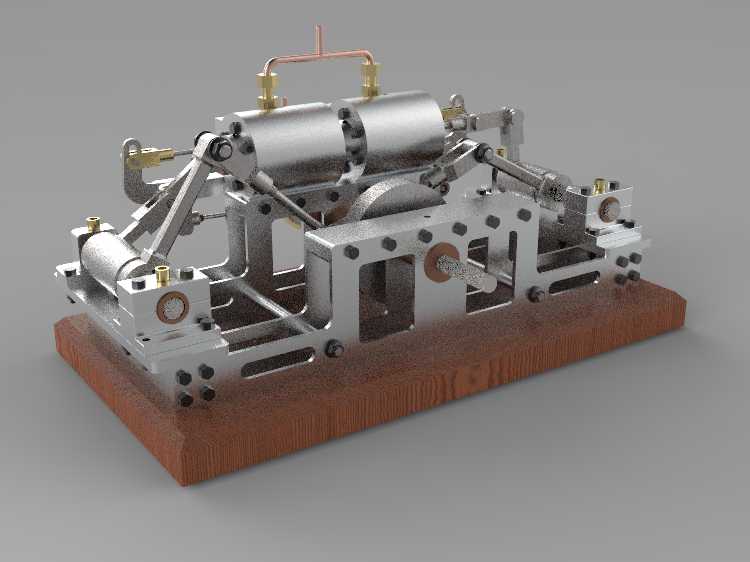

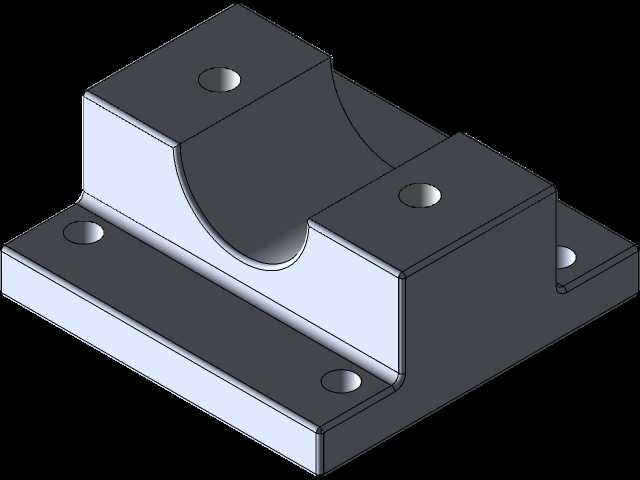

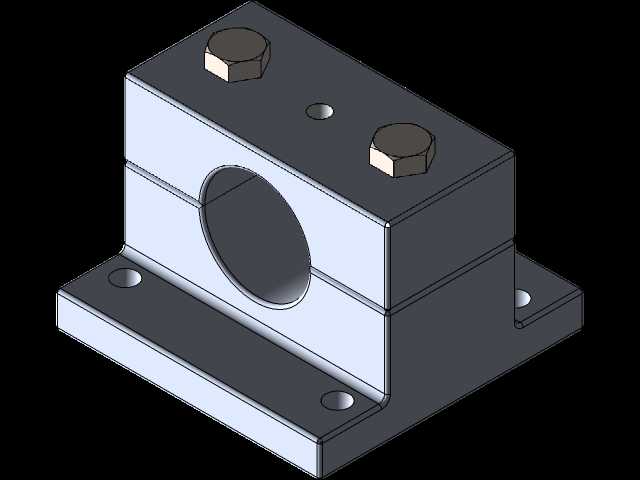

带多安装孔位的方形法兰连接腔体构件

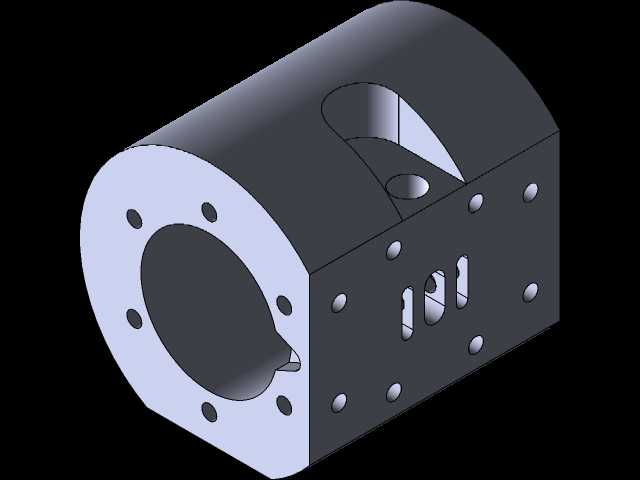

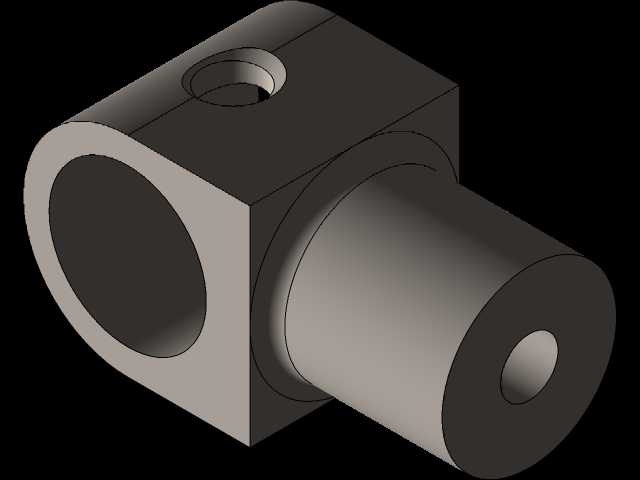

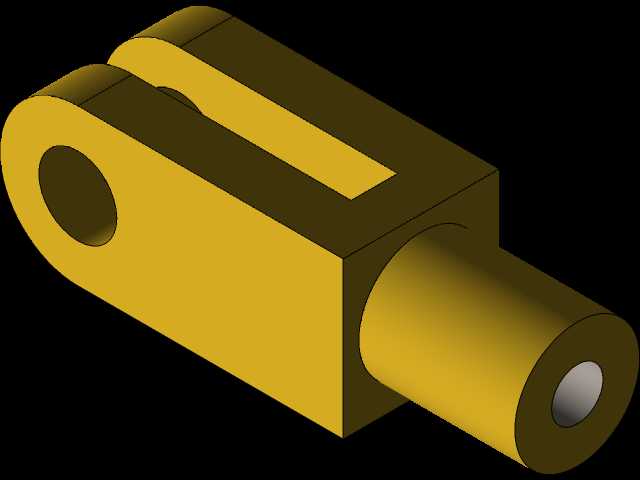

　　该构件属于流体动力回路或主轴传动系统中的核心连接承载部件，常见于液压阀组集成安装座、气动执行元件连接腔体、小型主轴单元的支撑壳体等应用场景，承担介质导流、元件承载、安装定位、密封防护的多重作用。从结构设计来看，构件主体采用半圆柱顶与方形底座结合的复合外形，这种外形设计并非随意设定：方形底座的平面结构可直接贴合设备安装基面，无需额外加工适配弧面的安装垫块，降低配套安装的加工成本；顶部半圆柱结构则可适配圆形管路或回转类元件的外轮廓，减少安装后的空间冗余，同时避免方形棱角带来的应力集中问题，在同等壁厚条件下提升腔体的承压能力。

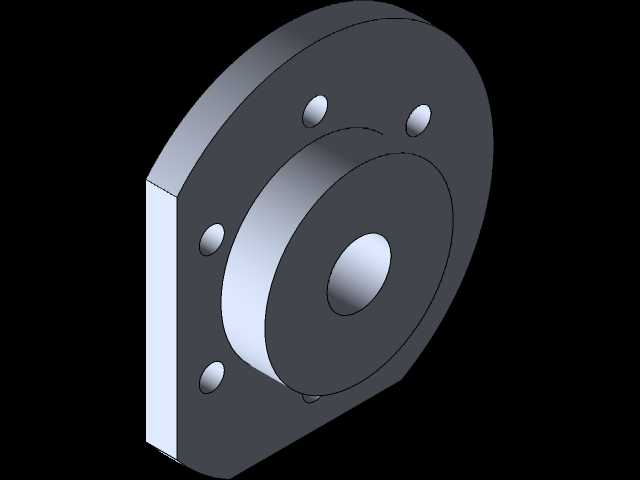

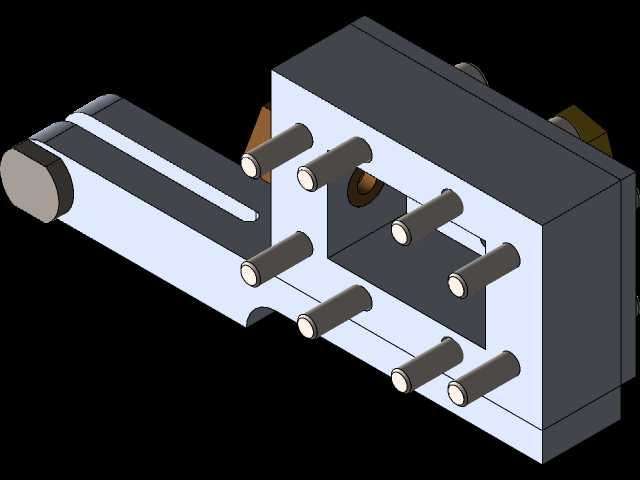

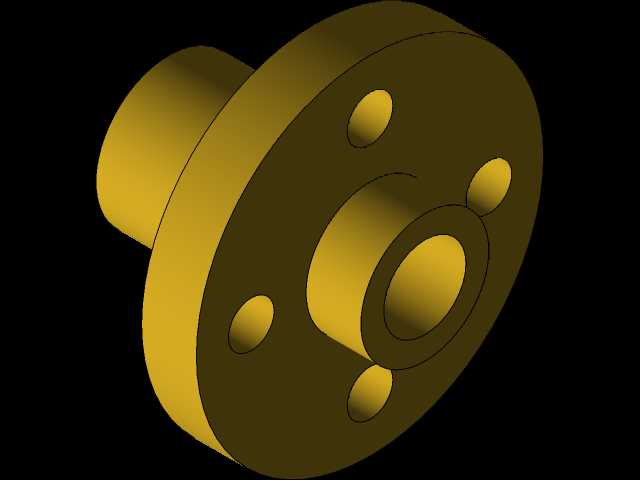

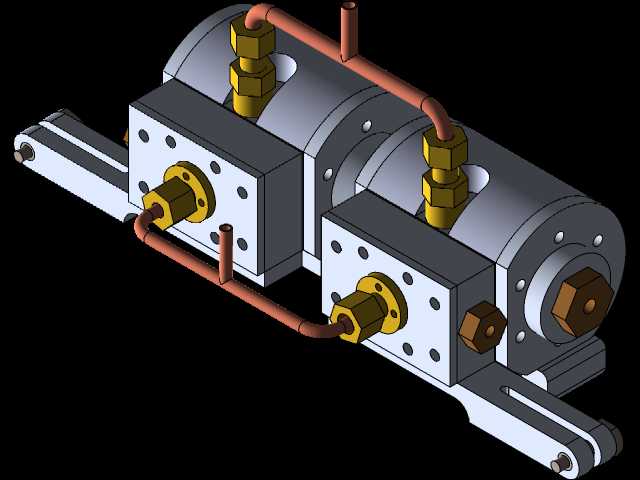

　　构件左侧的大尺寸法兰端面均匀分布6个圆周排列的安装孔，该法兰面主要用于对接外部管路、驱动端盖或者执行元件，孔位的圆周等分设计可保证连接螺栓受力均匀，避免单侧受力导致的密封面渗漏问题，法兰端面的平面度公差需控制在0.02mm以内，才能保证密封垫的压缩量均匀，满足0.6-1.6MPa工况下的静密封要求。方形底座的三个外露平面上均分布有不同规格的安装孔：侧面的大尺寸通孔用于穿设主固定螺栓，将整个构件锁紧在设备基座上，孔位周边做了局部加厚处理，可承受螺栓预紧时的局部压应力，避免薄壁处出现压溃变形；正面的多个异形槽孔与小孔组合结构，用于安装传感器、控制阀块或者接线端子，槽孔的长圆形设计可允许安装时的位置微调，补偿加工误差带来的装配偏差，小孔则用于固定小型元件的安装板，无需在腔体主体上额外焊接支架。

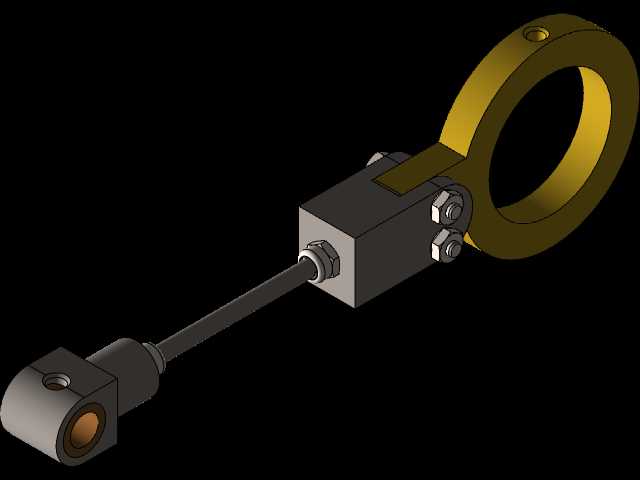

　　顶部的弧形开槽结构是该构件的功能设计重点，该开槽用于容纳外部元件的运动部件，比如阀杆的摆动行程、主轴的避让空间或者管路的弯折走向，开槽边缘做了R2的圆角过渡，避免应力集中导致的腔体开裂，开槽底部的小孔为工艺孔，用于加工时的排屑或者装配时的定位基准。从安装边界来看，该构件的方形底座边长为120mm，总长度（含法兰端突出部分）为160mm，顶部半圆柱半径为60mm，所有安装孔的中心距均按照标准模数设定，可直接适配市面上通用的阀组安装标准、主轴单元安装尺寸，无需重新设计配套连接板。

　　设计过程中，首先根据内部通径要求确定腔体的最小壁厚：针对1.6MPa的工作压力，采用铝合金材质时壁厚不小于8mm，采用铸铁材质时壁厚不小于6mm，模型中各部位的壁厚均满足该强度要求，同时在孔位、开槽等应力集中部位做了局部加厚，避免长期承压下的变形。其次考虑加工工艺性：所有孔位均为垂直于所在平面的直孔，无斜孔、深孔等难加工结构，普通立式加工中心即可一次装夹完成大部分平面与孔系的加工，顶部半圆柱面可通过数控铣削或者车削加工完成，整体加工工序少，制造成本可控。另外，腔体内部的流道或容纳空间做了圆角过渡，避免介质残留或者应力集中，法兰端面的密封槽可根据实际使用需求选择O型圈密封或者平垫密封，模型预留了密封槽的加工余量，可根据不同工况灵活调整。

　　在实际选型应用中，该构件可根据使用场景选择不同材质：用于液压系统时可选铸铁或锻造铝合金，保证承压能力与减震性能；用于气动系统或低压流体回路时可选压铸铝合金，降低自重与成本；用于食品、医药等有防腐要求的场景时可选用304不锈钢材质，满足卫生级要求。安装时需注意法兰面的螺栓预紧力要按照对角顺序逐步拧紧，避免法兰面倾斜导致密封失效，侧面的固定螺栓需加装防松垫圈，在振动工况下可采用螺纹胶辅助防松。正面的异形槽孔安装元件时，需根据元件的实际尺寸调整安装位置，保证元件与腔体内部的对接精度，避免出现干涉或者介质泄漏问题。
