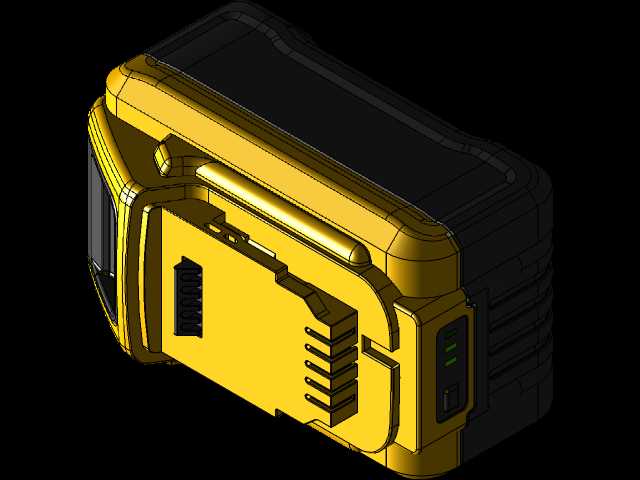

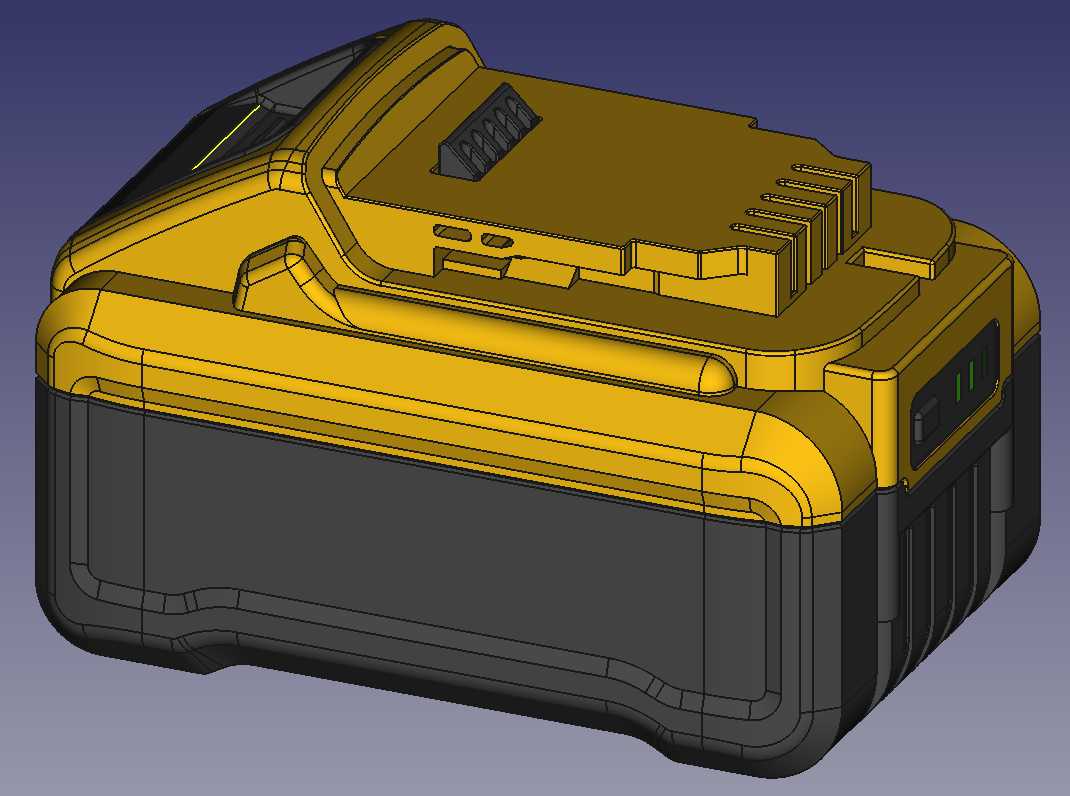

得伟20V大容量电动工具配套锂电池结构

　　在手持电动工具的实际作业场景里，供电部件的可靠性直接决定了户外无市电场景、高空作业场景、装修施工现场的作业连续性，这款适配得伟20V平台的10AH锂离子电池，正是针对大负载、长续航需求的电动工具供电场景做的结构还原设计。从实际使用的角度出发，这类大容量电池包主要适配得伟20V系列的冲击扳手、电锤、角磨机、充电式往复锯等大功耗手持工具，相比常规小容量电池包，10AH的电芯配置能支持连续大电流放电，满足钢结构拆装、混凝土开孔、型材切割这类持续高负载作业的供电需求，减少作业中途更换电池的频次，尤其适合没有备用电源的野外施工、高空幕墙安装、偏远区域装修作业这类换电不便的场景。

　　设计过程中首先要考虑的是和原有工具电池仓的安装匹配性，电池包顶部的插接结构完全复刻原厂电池的接口尺寸，包括定位凸台的位置、卡扣的锁止行程、电极触点的排布间距，都严格匹配得伟20V工具的电池安装位公差要求，安装时可以直接卡入工具电池仓，锁止卡扣能和仓体的卡槽完全扣合，不会出现松旷、接触不良的问题，拆卸时按压解锁按键的行程和阻尼也和原厂部件保持一致，符合一线操作人员的使用习惯。电池包的外壳做了分区域的结构强化，底部的承托区域做了加厚的筋位设计，日常使用中电池包从1.2米左右的作业高度意外跌落时，外壳可以分散冲击能量，避免内部电芯组受撞击出现错位、极耳断裂的问题；侧面的防滑纹理区域对应手持抓取的位置，操作人员戴劳保手套更换电池时也能稳定抓持，不会因为手滑导致电池摔落。

　　内部的电芯排布采用了分层堆叠的结构设计，10AH的容量由多颗圆柱动力锂电芯通过串并联组合成20V的额定输出电压，电芯之间预留了均匀的散热间隙，大电流放电时产生的热量可以通过间隙内的空气流通快速导出，避免电芯组局部积热导致的输出功率下降、寿命衰减问题；电芯组和外壳之间设置了缓冲泡棉填充层，既可以吸收日常使用中的振动冲击，也能防止外壳和电芯外壳直接摩擦导致的绝缘层破损。电池包上部的电量显示窗口位置做了透明视窗的结构设计，对应的PCB指示灯位置和视窗完全对齐，操作人员按下电量检查按键时，可以直观看到剩余电量的档位，提前规划作业节奏，避免作业中途电池突然耗尽影响施工进度。

　　外形尺寸上，这款电池包因为容量提升到10AH，相比同平台5AH的电池包在高度方向有适当增加，但宽度和厚度方向的尺寸和原厂电池保持一致，不会出现安装后和工具手柄干涉、影响手持操作平衡的问题；底部的安装平面做了平整化设计，电池直立放置在工作台面时可以稳定站立，不会随意滚动滑落。外壳的拼接缝位置做了错位止口设计，日常作业中遇到的飞溅泥水、粉尘不容易进入壳体内部，适配装修、土建、户外施工这类多粉尘、多飞溅的恶劣作业环境，提升电池包的环境适应能力。顶部的提拿凸筋结构也做了圆弧过渡处理，单独携带电池时手指扣住凸筋不会有硌手的问题，批量转运备用电池时也方便抓取整理。

　　从结构设计的细节来看，电池包的电极接触片采用了弹性连接的结构设计，工具工作时产生的高频振动不会导致触点接触虚接，避免大电流放电时因为接触电阻过大产生打火、烧蚀触点的问题；内部的电芯固定支架采用了和电芯外形匹配的弧形卡槽，每一颗电芯都被完全限位，即使受到侧向的冲击，电芯也不会在壳体内出现移位，保证串并联连接片的连接可靠性。外壳的材质选用耐冲击的工程塑料，对应日常接触的机油、稀释剂、建筑浆料都有一定的耐腐蚀性，施工现场常见的污渍溅到外壳上可以直接用湿布擦拭清理，不会导致壳体开裂、表面腐蚀发粘的问题。
