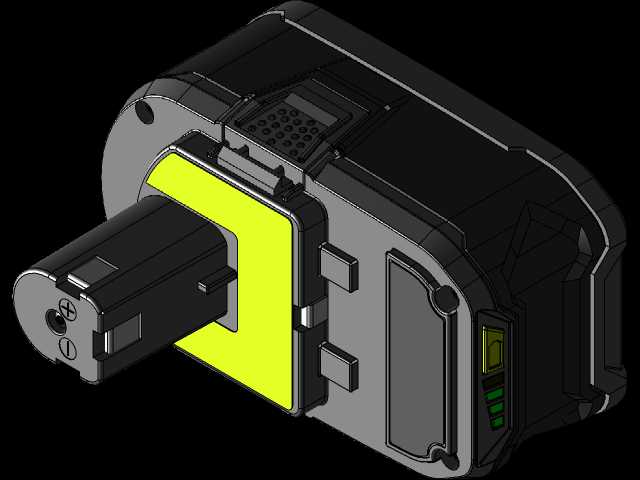

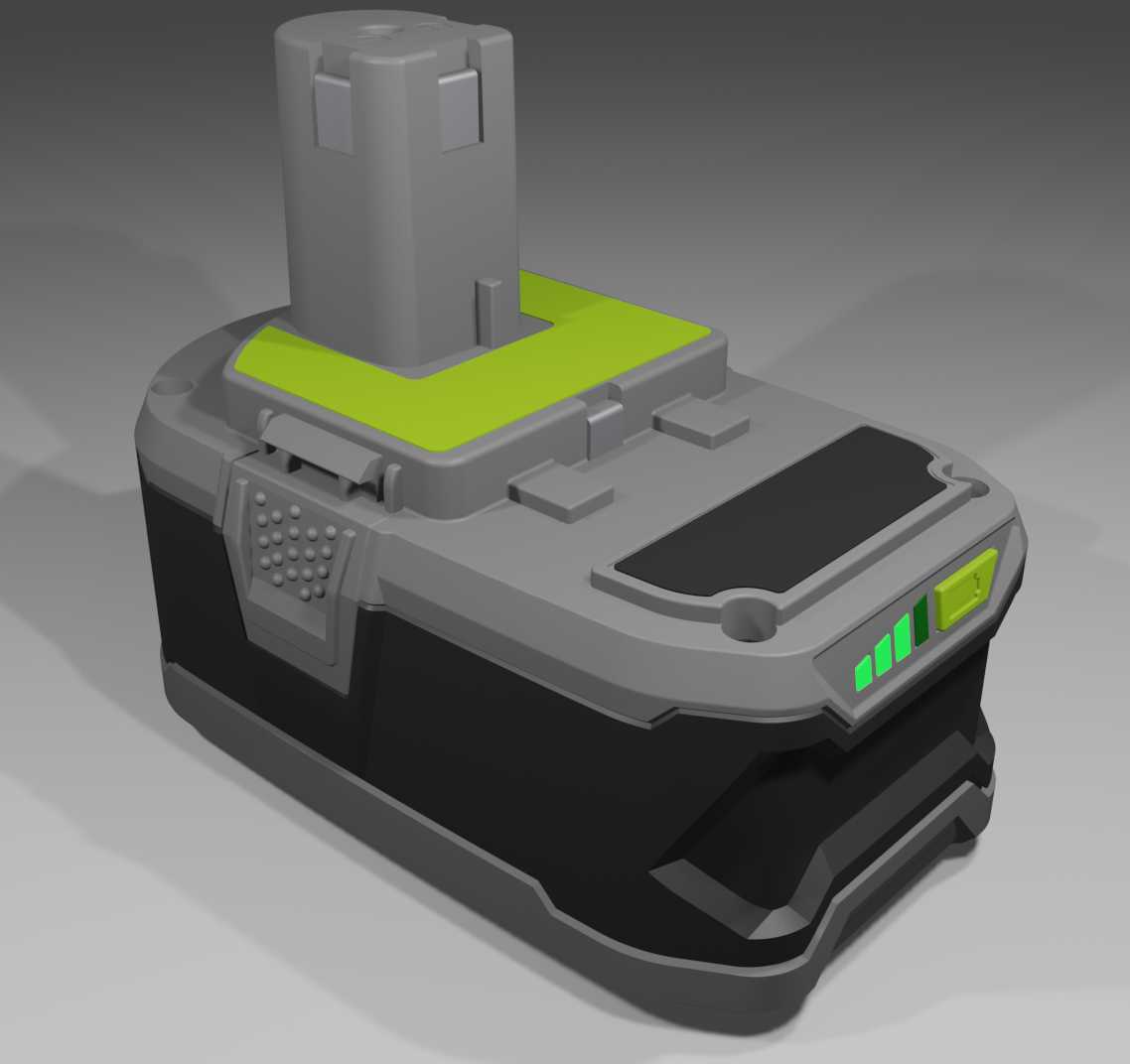

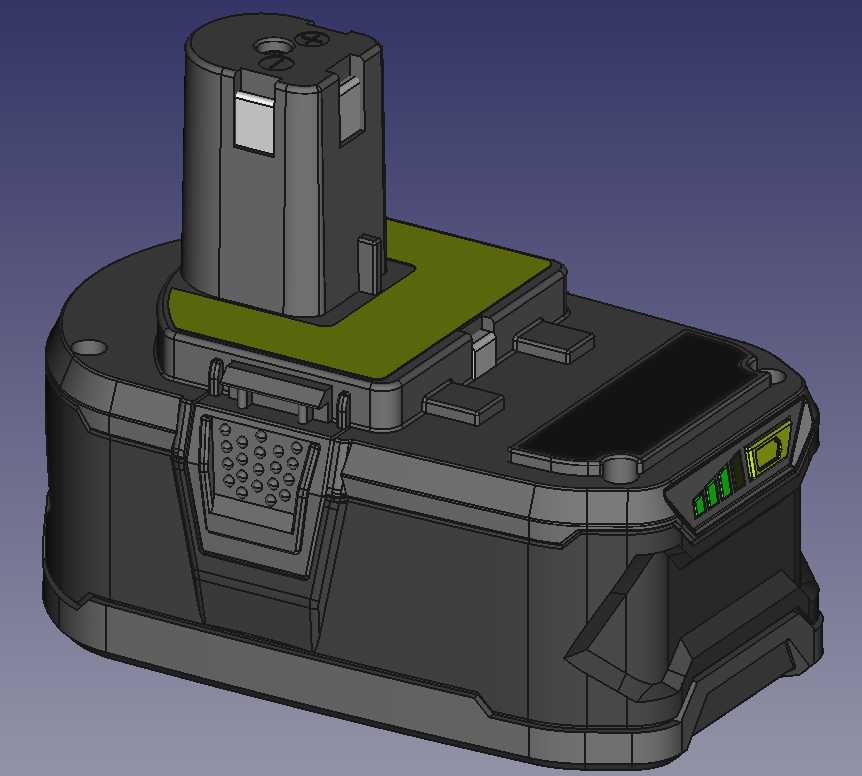

Ryobi 4Ah 18V手持电动工具配套电池结构设计

　　在手持电动工具的实际作业场景中，供电组件的适配性、握持手感与安装可靠性直接影响一线操作人员的作业效率，这款适配Ryobi平台的18V 4Ah电池包，正是围绕家装施工、设备维保、户外小型加工作业的实际使用需求完成结构设计。从实际使用场景来看，这类电池包需要适配电钻、冲击起子、小型角磨机等多款同平台手持电动工具，因此顶部的插接结构完全匹配对应工具的电池仓接口尺寸，插接端子的定位凸台做了防呆设计，能够避免反插、错插导致的端子损坏，插入后卡扣自动锁止，作业过程中即使遇到高频振动也不会出现松脱断电的情况，拆卸时按压侧面的解锁按键即可顺利拔出，插拔力度控制在单指可操作的范围内，符合长时间作业的操作便利性要求。

　　从功能特性来看，这款电池包的外壳采用上下分壳的结构设计，上壳靠近插接端的位置做了加厚的抗冲击筋位，能够承受日常使用中从1.2米高度跌落至水泥地面的冲击，不会出现壳体开裂导致内部电芯暴露的问题。外壳侧面设置了点阵式防滑纹理，操作人员佩戴劳保手套更换电池时也能稳定握持，不会因为手滑导致电池摔落。电池包正面设置了电量显示区域，通过多颗绿色指示灯直观反馈剩余电量，指示灯旁设置了对应的电量查询按键，不需要将电池装到工具上就能提前确认剩余电量，方便作业前提前准备备用电池，避免作业中途断电打断施工节奏。电量显示区域旁的绿色功能按键做了凸起的触感设计，佩戴手套也能精准按压，不会出现误触或者按不动的情况。

　　设计过程中重点平衡了电池容量与握持手感的关系，4Ah的电芯排布采用分层错落布局，在保证电芯散热间隙的前提下，尽可能压缩电池包的整体厚度，让电池包装入工具后，操作人员握持工具手柄时，电池包与手掌的贴合度更高，长时间举持作业不会因为电池包过厚硌手增加疲劳感。电池包底部做了微弧的过渡造型，竖直放置在工作台面时能够保持稳定，不会轻易倾倒，底部边缘做了加厚的耐磨胶位，日常放置、拖拽过程中不会轻易磨穿壳体。外壳的黑灰撞色搭配亮绿色功能区域，既符合电动工具产品的视觉识别特征，也能让操作人员在杂乱的施工现场快速识别到电池位置，减少寻找配件的时间。

　　安装边界方面，这款电池包的插接端尺寸完全匹配Ryobi 18V平台的标准接口公差范围，端子的插针位置、锁扣的卡槽深度都经过反复校核，安装后与工具电池仓的配合间隙控制在0.2mm以内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致插拔卡滞。电池包外壳的所有棱角都做了R2以上的圆角处理，避免尖锐棱角在作业过程中刮伤操作人员，或者刮蹭工件表面。内部电芯仓的筋位设计完全贴合18650电芯的外形尺寸，每颗电芯都有独立的定位卡槽，电芯之间预留了1mm的散热间隙，大电流放电时产生的热量能够通过间隙顺利散出，避免热量堆积导致电芯过热，延长电池的整体使用寿命。壳体的拼接位置做了迷宫式防水结构，能够抵御日常施工中的飞溅水花、灰尘侵入，适应施工现场多尘、偶尔遇水的复杂使用环境，不需要因为少量扬尘或者溅水就频繁更换电池。
