18650锂电池组固定安装支架结构

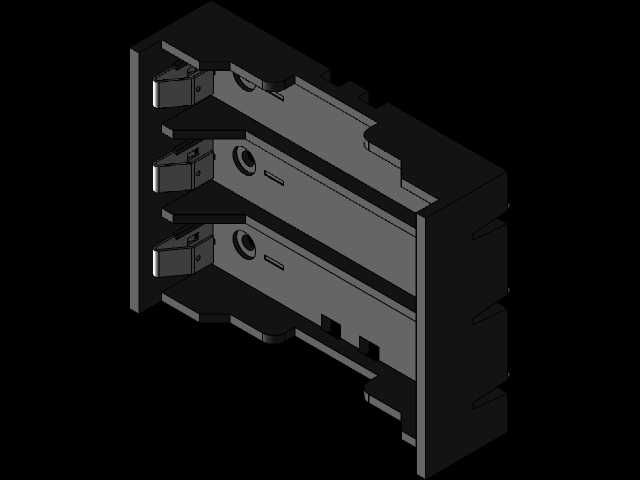

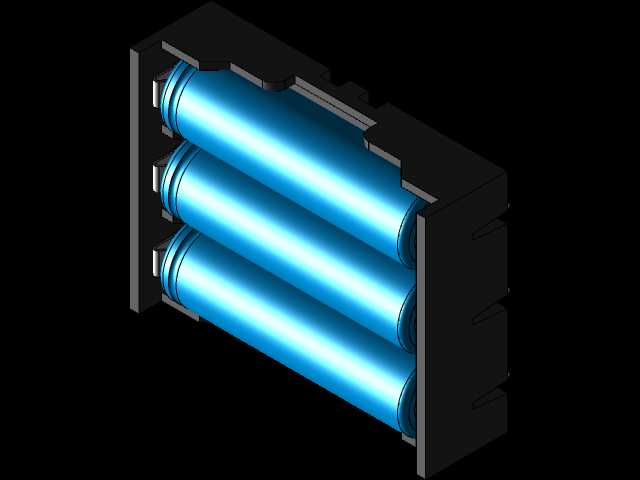

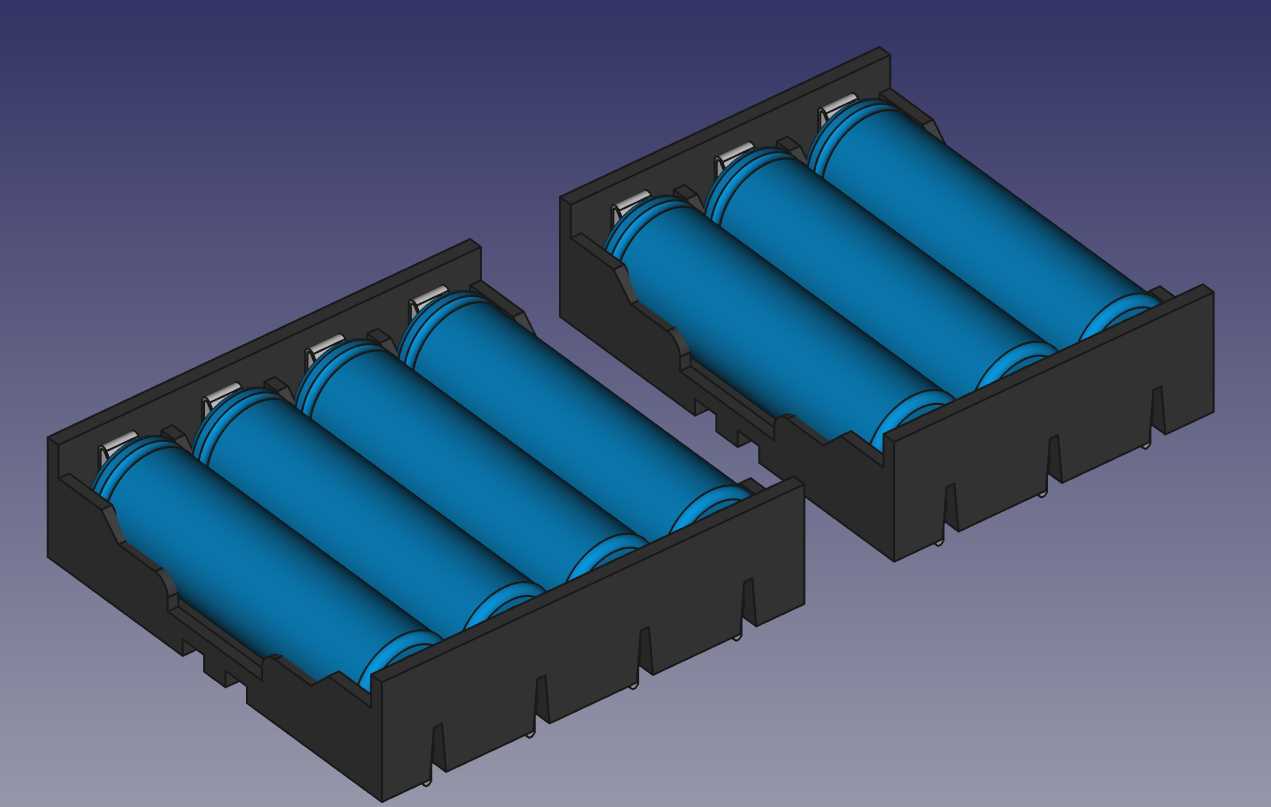

　　在便携储能设备、小型动力模组、DIY电子装置的结构搭建环节，18650圆柱电芯的排布固定一直是影响整组可靠性的核心细节，这套适配18650规格锂聚合物电芯的固定支架，正是针对多电芯串并组装的实际需求完成的结构设计，覆盖3位、4位两种电芯容量配置，可直接匹配常规小功率设备的电池组搭建场景。从实际使用场景来看，这类支架主要服务于需要将多颗18650电芯规整排布、同时预留电路板安装空间的组装需求，常见于小型户外电源、便携检测设备内置供电仓、自制电动工具电池包、桌面电子装置供电模块等场景，替代过去手工打胶、扎带捆绑的粗放固定方式，避免电芯在使用过程中出现移位、外皮磨损、极柱错位短路的风险。结构设计上，支架采用卡槽式限位结构，

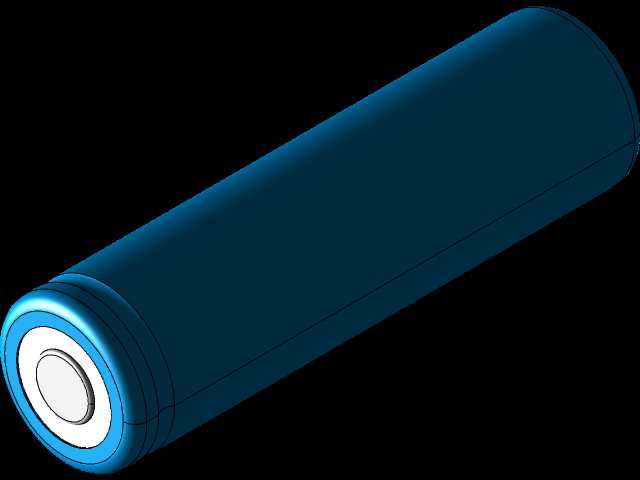

　　每个电芯位都设置了与18650电芯圆柱外径匹配的弧形贴合面，电芯装入后周向有四个定位卡点承托，既不会出现过盈压装损伤电芯外皮的问题，也不会因为间隙过大导致电芯晃动，相邻电芯之间预留了均匀的散热间隙，避免大电流充放电时电芯热量堆积无法散出。两种规格的支架都在侧边设置了可拼接的卡扣结构，实际使用时可以根据需要的电芯总数量，将多个3位、4位支架横向拼接组合，灵活适配不同串数、并数的电池组配置，不需要重新开模制作对应电芯数量的整体支架，降低小批量组装的物料成本。支架的顶部预留了平整的安装平面，专门用于放置电池保护板、均衡板或者充放电管理电路板，平面上设置了对应电路板安装孔位的定位柱，电路板可以直接卡在定位柱上完成固定，

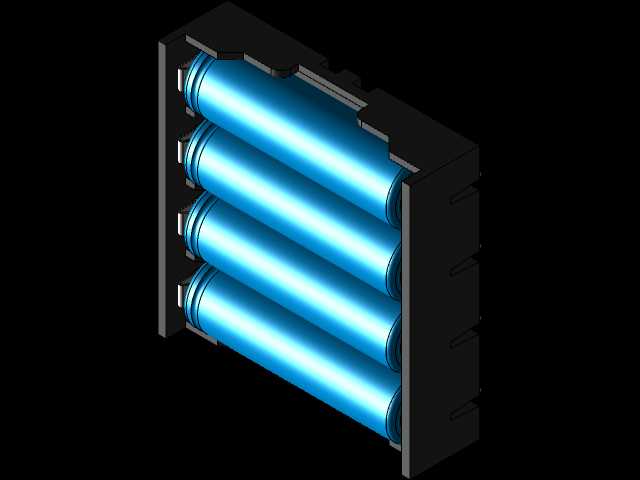

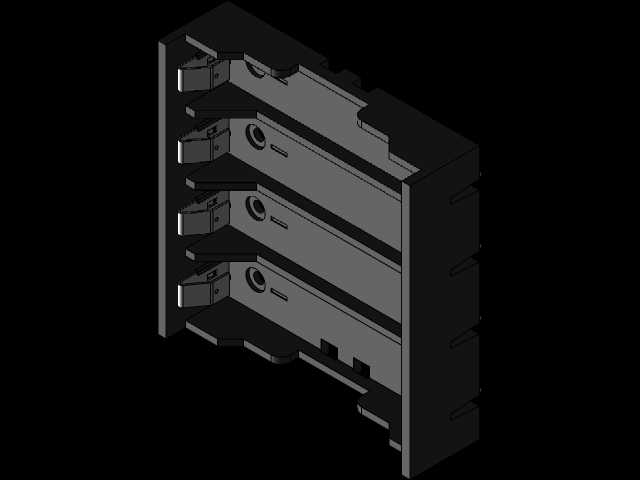

　　不需要额外打胶或者增加固定件，电芯极柱到电路板的走线距离统一规整，方便后续焊接镍片或者连接导线，减少线束杂乱带来的短路隐患。从安装边界来看，单组4位支架的整体宽度刚好适配四颗18650电芯并排排布的宽度，长度方向不超出电芯两端的极柱位置，不会额外占用电池仓的纵向空间，支架底部设置了镂空的通槽，一方面可以减轻支架自身重量，另一方面可以让电芯底部的热量通过通槽向外散出，同时如果电池组需要加装温度传感器，也可以通过底部通槽将传感器探头直接贴在电芯表面，不需要额外在支架上开孔。3位规格的支架尺寸则适配三颗电芯的排布宽度，适合小容量电池组的安装需求，两种支架的壁厚都控制在合理范围内，既保证足够的结构强度，

　　在电芯出现轻微鼓胀时不会出现支架开裂的问题，也不会因为壁厚过大浪费电池仓内部空间。实际装配过程中，电芯只需要顺着卡槽方向按压到位即可完成固定，不需要额外的紧固件，拆卸维护时也可以直接从支架背面将电芯推出，方便后续更换故障电芯，支架的边角都做了圆角处理，避免装配时划伤操作人员的手，也不会磨损电芯外皮或者连接导线的绝缘层。针对电路板安装的需求，支架顶部的定位柱高度经过匹配设计，刚好让电路板和电芯极柱之间留出足够的安全间隙，避免焊接后的镍片或者元件引脚直接接触电芯外壳造成短路，同时这个间隙也可以容纳走线的镍片和导线，让整个电池组的内部结构更加规整。在多支架拼接使用时，侧边的卡扣可以保证相邻支架之间连接紧密，不会出现错位偏移，拼接后的整体平面度一致，上方的电路板可以平稳放置在多个支架组成的支撑平面上，不会出现悬空变形的问题。这类支架的结构设计充分考虑了小批量电子制作、设备维修替换、定制电池组组装的实际需求，没有多余的冗余结构，所有结构特征都服务于电芯固定、散热、电路板安装这几个核心功能，能够有效提升电池组的组装效率和长期使用的可靠性，避免因为固定方式不合理带来的电池使用安全隐患。
