桌面级FDM设备用双齿轮送料挤出结构

　　桌面级熔融沉积成型设备的送料稳定性，一直是影响打印成品一致性的核心环节，这款双齿轮挤出结构，正是针对常规单齿轮挤出易打滑、耗材咬合不足、软料输送无力等常见工程痛点设计的功能组件。从实际应用场景来看，这类挤出组件既可以适配入门级桌面FDM设备的改装升级，也能作为定制化工业级小型FDM设备的标准送料单元，覆盖PLA、ABS、TPU、PETG等多种常用3D打印耗材的输送需求，尤其是在输送低硬度柔性耗材时，双齿轮的双侧咬合结构能避免单轮挤压造成的耗材形变、进料卡顿问题，保障送料精度的稳定性。

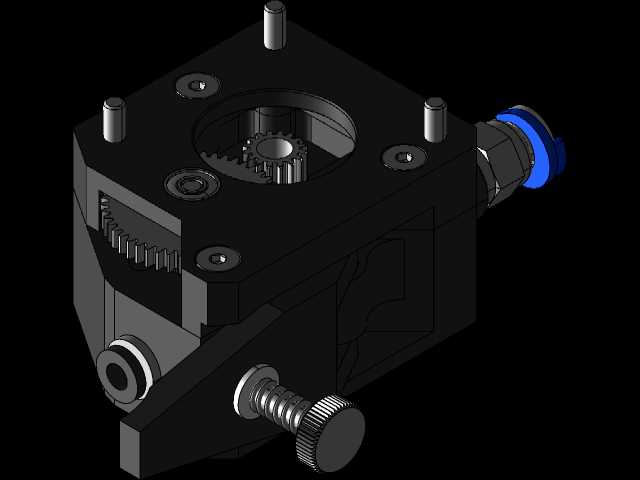

　　从功能特性上看，该结构采用双齿轮对称咬合送料的原理，两个啮合齿轮同步转动时对耗材形成均匀的夹持力，相比单齿轮仅靠单侧压轮抵紧的送料方式，咬合接触面积提升近一倍，送料推力的传递效率更高，即使在高速打印、大流量挤出的工况下，也不会出现耗材打滑、送料步距失准的问题，能有效减少打印件缺料、层间粘接不牢、表面拉丝等常见缺陷。结构侧面设置的预紧调节旋钮，可根据耗材的硬度、直径公差灵活调整齿轮对耗材的夹持力度，针对不同材质耗材匹配最优压紧力，既不会因压力过大压伤耗材表面造成碎屑残留，也不会因压力不足导致送料打滑。组件下部集成了标准快插接头接口，可直接对接通用规格的PTFE送料管，适配近程、远程两种送料安装方案，无需额外加工转接件就能完成装配。

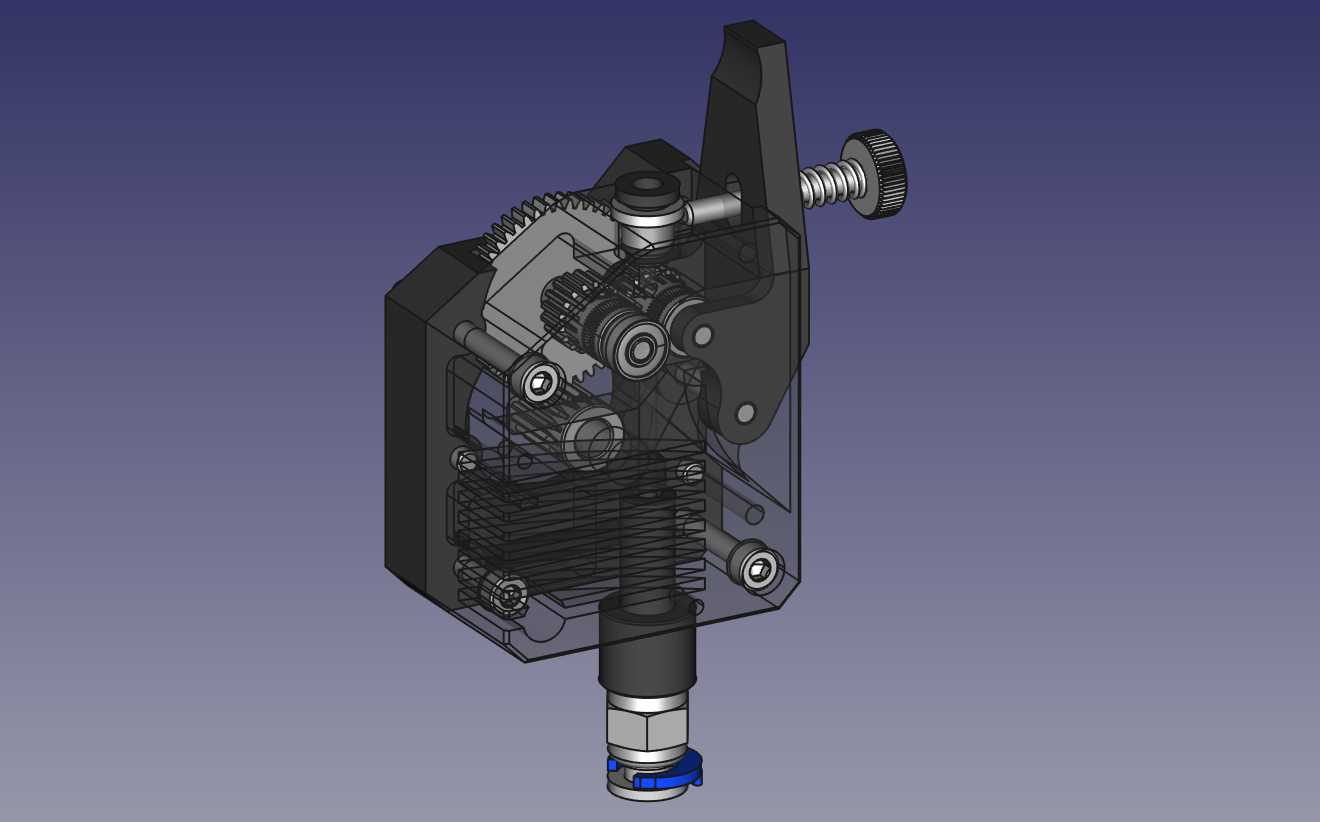

　　设计思路上，整个结构遵循紧凑化、模块化的原则，主体壳体采用一体化的散热筋结构设计，在挤出机上部进料段与下部加热段之间形成足够的散热距离，壳体表面的多道平行散热筋能增大与空气的接触面积，避免热量向上传导造成耗材提前软化膨胀、堵塞进料通道的问题。所有齿轮传动副、转轴定位结构都集成在主体壳体内部，减少外露零件的数量，降低日常使用中粉尘、耗材碎屑进入传动结构造成卡滞的概率。安装定位点采用标准化的孔位布局，可直接适配市面上多数主流桌面级3D打印机的挤出机安装位，改装时无需对原有设备的机架、运动组件做额外打孔或切削加工，降低改装的技术门槛。

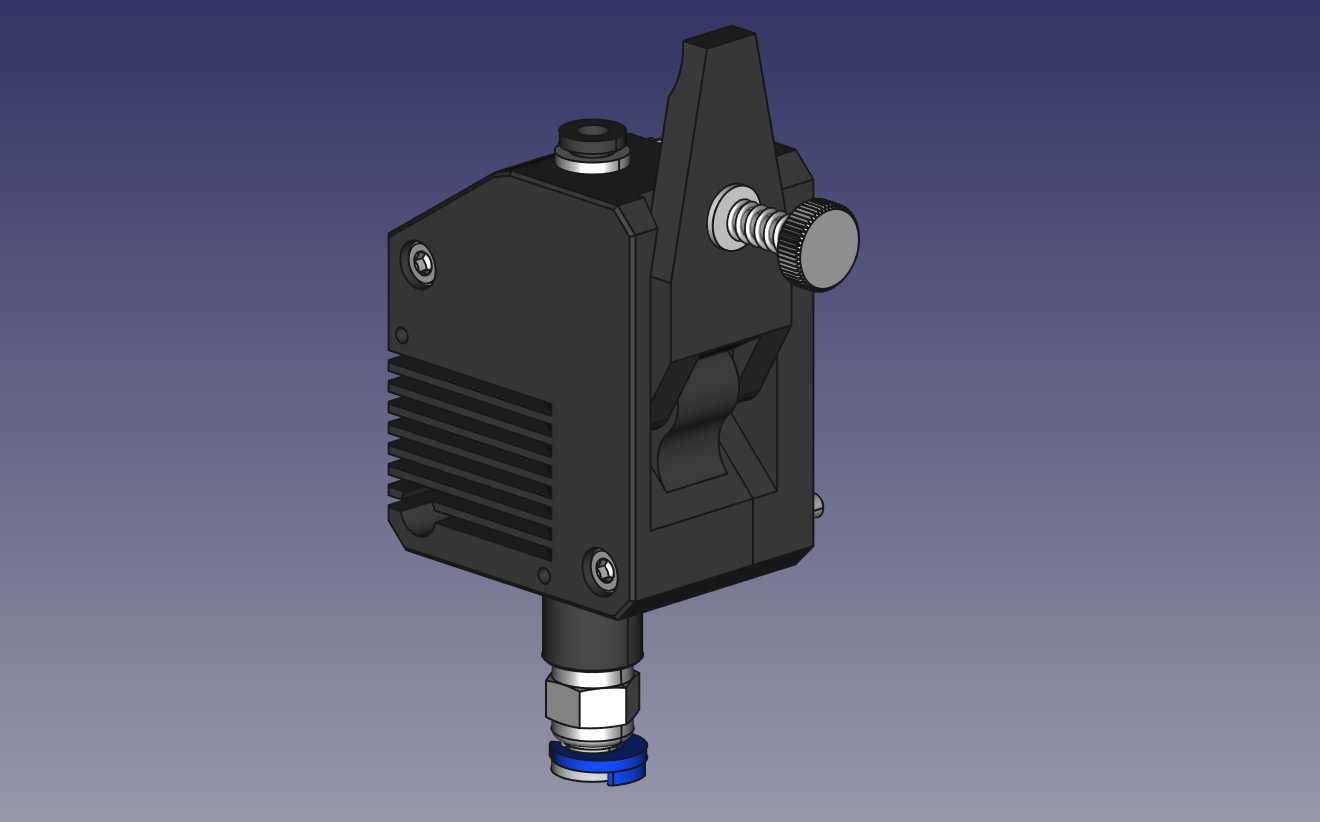

　　从安装边界与尺寸适配来看，该挤出组件整体外形紧凑，横向占用空间小，不会在X轴运动过程中与设备机架、打印平台调平组件产生运动干涉，即使是小成型尺寸的桌面设备，也能预留出足够的平台运动行程。组件下部的热端安装位采用标准螺纹接口，可适配常见的E3D系列热端、火山口热端等通用规格热端，用户可根据自身的打印速度需求、耗材类型更换对应规格的热端组件，无需重新设计连接结构。进料口采用上置式布局，耗材插入路径为垂直向下的直线结构，减少耗材输送过程中的弯折阻力，尤其是输送柔性耗材时，直线路径能避免耗材在进料通道内打褶、堵料，进一步提升软料打印的顺畅度。日常维护方面，整个结构的拆解无需专用工具，松开预紧结构即可露出齿轮咬合位置，方便清理齿轮缝隙中残留的耗材碎屑，长期使用的维护成本更低，传动结构的定位精度也能在多次拆装后保持一致，不会因日常维护造成装配精度下降。
