手动棘轮式电线端子压接钳结构设计

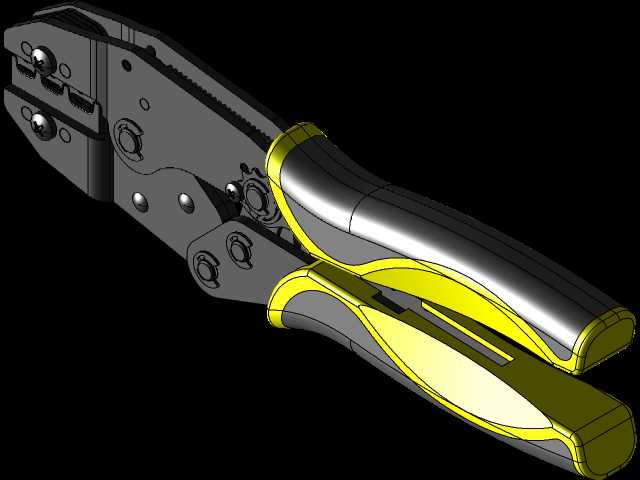

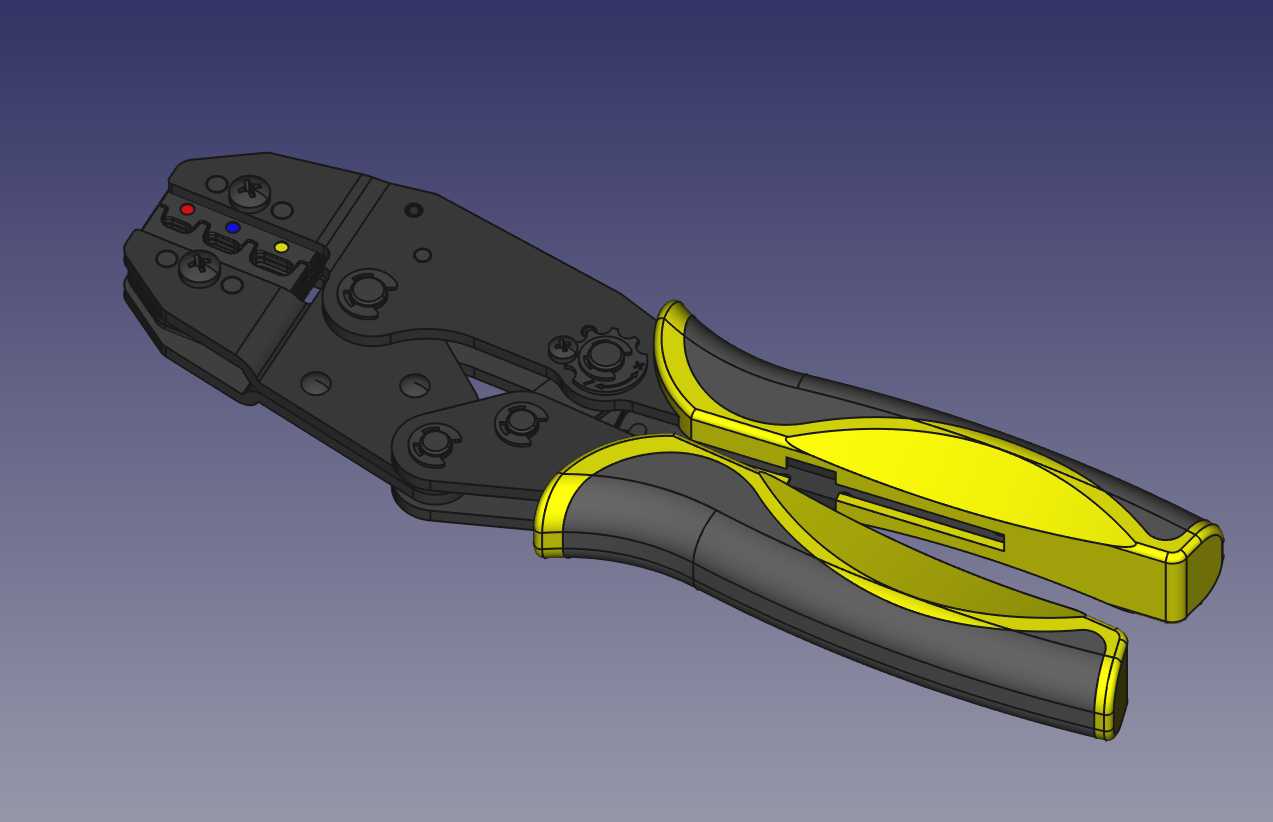

　　在电气装配、线束加工、低压配电布线、家电维修、设备电控柜组装这类现场作业场景里，导线与接线端子的压接质量直接决定了线路连接的导通可靠性、抗拉力与长期通电稳定性，相比螺丝紧固、焊接等连接方式，冷压压接的作业效率更高、接触电阻更稳定，也不会出现焊锡虚焊、高温脱焊的问题，而带棘轮锁止结构的手动压接钳，是这类作业里普及率最高的手持作业工具。这款压接钳的核心功能是完成不同线径规格冷压端子与多股铜芯导线的压接成型，钳头部位设置了多组不同规格的压接模腔，对应不同截面积导线适配的绝缘端子、裸端子压接需求，模腔表面的定位凸点可以在压接前卡住端子的定位台阶，避免压接过程中端子移位导致的压偏、压接深度不足问题。棘轮结构是这款工具的核心功能部件，

　　其设计逻辑是通过棘爪与棘轮齿的单向锁止，保证压接过程中钳头不会因为操作人员施力中断而提前松开，只有当上下模腔完全压合到设定行程后，棘爪才会触发行程脱扣结构，钳头自动回弹张开，这样可以从结构上避免操作人员施力不足导致的压接不到位问题，不需要操作人员额外判断压接是否到位，大幅降低了新手作业的不良率。从结构布局来看，这款压接钳采用对称式双杠杆力放大结构，钳头的铰接点与手柄的力臂经过匹配计算，操作人员在手柄末端施加普通成年人的常规握力时，钳口压接位置可以输出足够的压接力，满足常规铜端子冷压变形的压力需求，不需要额外借助外力增力结构。手柄部分采用双色包覆设计，内层硬质结构为受力承载主体，外层软质包覆层贴合人手握持的曲面轮廓，

　　手柄的开合角度匹配成年人手掌的张合范围，长时间连续作业时可以减少手部的疲劳感，手柄尾部的弧形收边可以避免施力时工具从手中滑脱。钳头的所有铰接孔位都做了同轴度公差匹配，铰接销轴采用过盈配合加防脱卡簧固定，保证钳头开合过程中没有多余的旷量，上下模腔的对中度偏差控制在合理范围内，避免压接时端子两侧压接深度不一致导致的端子变形、导线压接不牢问题。在实际使用场景中，这类手动棘轮压接钳不需要外接电源、气源，适合没有动力供给的现场布线作业、外出维修场景，整体尺寸控制在手持工具的合理范围内，可以直接放入普通工具包携带，不需要额外的收纳防护装置。钳头的压接模腔与钳身主体采用一体式结构设计，不需要频繁更换模头，应对日常多规格小批量的压接作业时，

　　不需要额外准备备用模头，减少了配件丢失的风险。结构设计过程中，所有受力部件的应力集中位置都做了圆角过渡处理，避免长期反复受力导致的部件疲劳断裂，棘轮齿的齿形角度经过匹配，既保证锁止过程中不会出现滑齿，又能保证压合到位后脱扣顺畅，不会出现卡滞无法张开的问题。钳身的金属部件采用高强度钢材加工，表面做发黑防锈处理，应对车间、施工现场的潮湿、多尘环境时，不会轻易出现锈蚀影响转动灵活性。手柄的软质包覆层采用耐油橡胶材质，接触到机油、线束润滑脂时不会出现腐蚀发胀的问题，长期使用也能保持足够的握持摩擦力。在实际作业选型时，这类压接钳适合0.5-6平方毫米范围内的多股铜导线与对应冷压端子的压接作业，覆盖了大部分低压电控布线、家电线束组装、设备维修的常规线径范围，压接完成后的端子拉脱力可以满足常规电气连接的标准要求，接触电阻稳定，不会出现长期使用后端子松动发热的问题。
