C&K滑动开关DP4T带STM32扩展板结构

　　在嵌入式开发板外设扩展、小型测控设备供电回路搭建的场景里，供电倒灌是极易被忽略却会直接损坏主控板、上位机USB端口的隐患，这套带C&K SS-24E06-TG 5(P)型号DP4T滑动开关的扩展结构，正是针对STM32F4xx Black Pill核心板的USB供电防护需求做的定制化设计。从实际使用场景出发，不少开发者在调试Black Pill核心板时，会同时外接外部5V电源给外设供电，若没有物理断开机制，外部电源的5V会直接通过核心板的USB引脚倒灌到连接的电脑USB端口，轻则导致电脑USB端口过流保护触发，重则烧坏主板USB控制芯片，这套结构的核心作用就是通过滑动开关的物理通断，在接入外部供电时彻底切断核心板USB引脚与外部USB-C接口的供电连接，从物理层面杜绝倒灌风险。

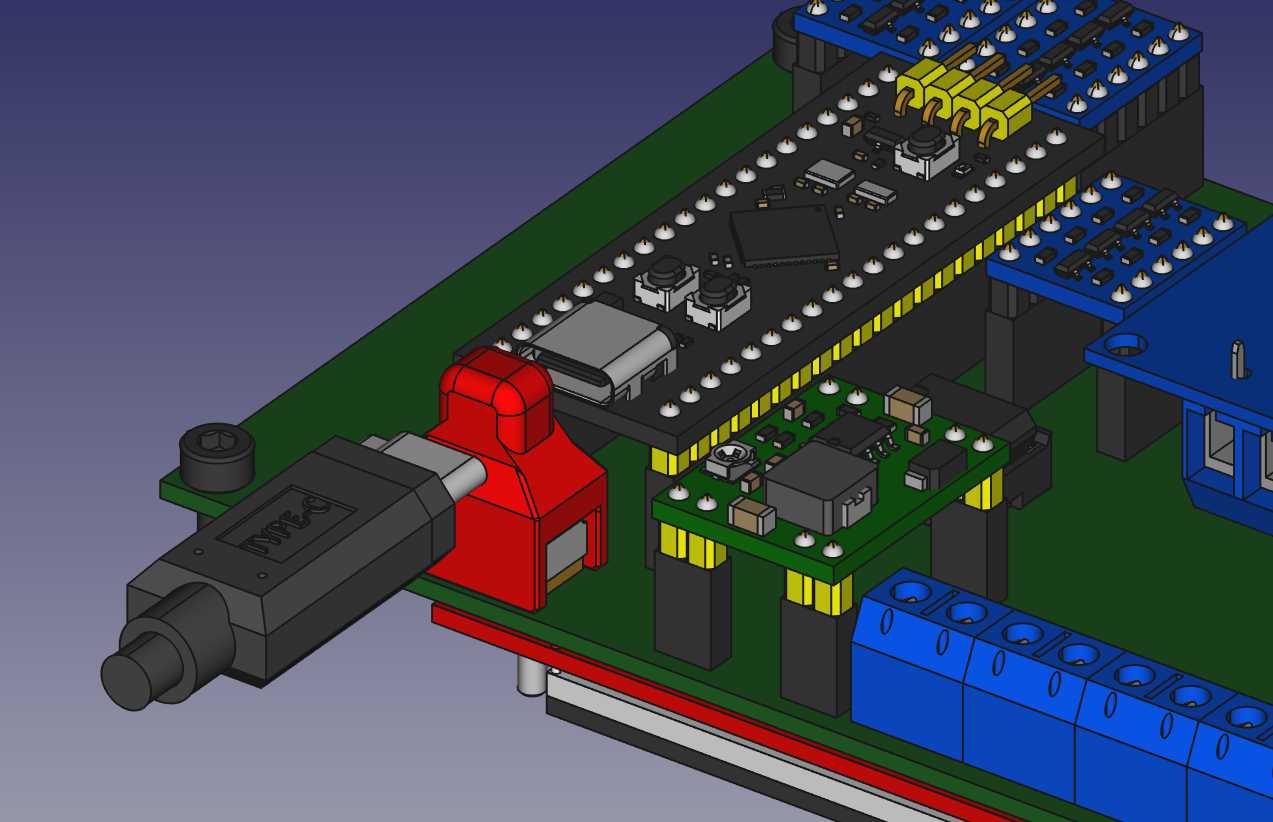

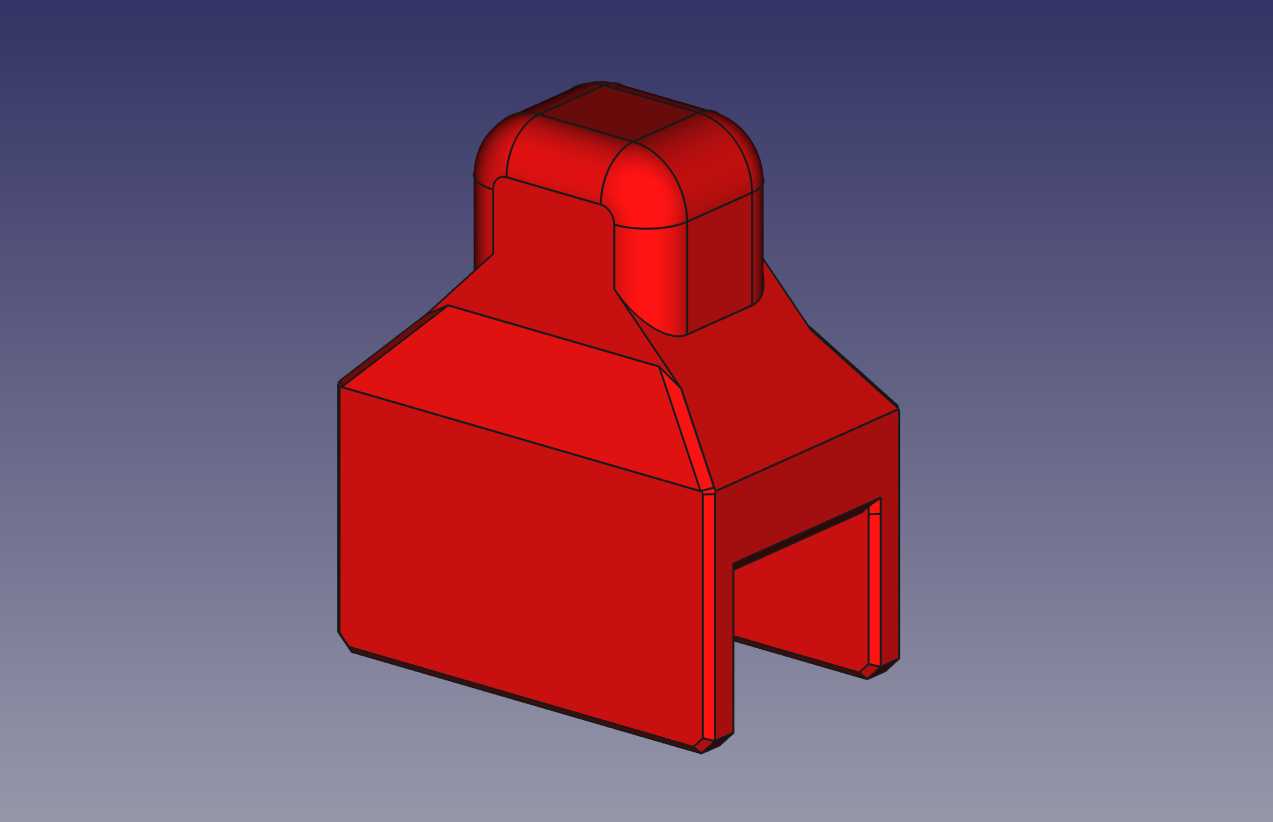

　　设计思路上没有采用额外的MOS管防倒灌电路，而是选择机械开关做物理断开，一方面是机械开关的接触电阻稳定，大电流外设供电时不会出现MOS管的压降问题，另一方面物理断开的绝缘电阻远高于半导体器件，长期使用不会出现漏电流导致的异常供电问题。配套的扩展板采用可3D打印的结构设计，安装时直接卡在Black Pill核心板的USB端口外侧，不需要对核心板做任何钻孔、飞线修改，属于无损加装的扩展结构，开关的拨杆位置刚好露在扩展板侧边，调试时伸手就能切换供电模式，不需要拆解设备外壳。

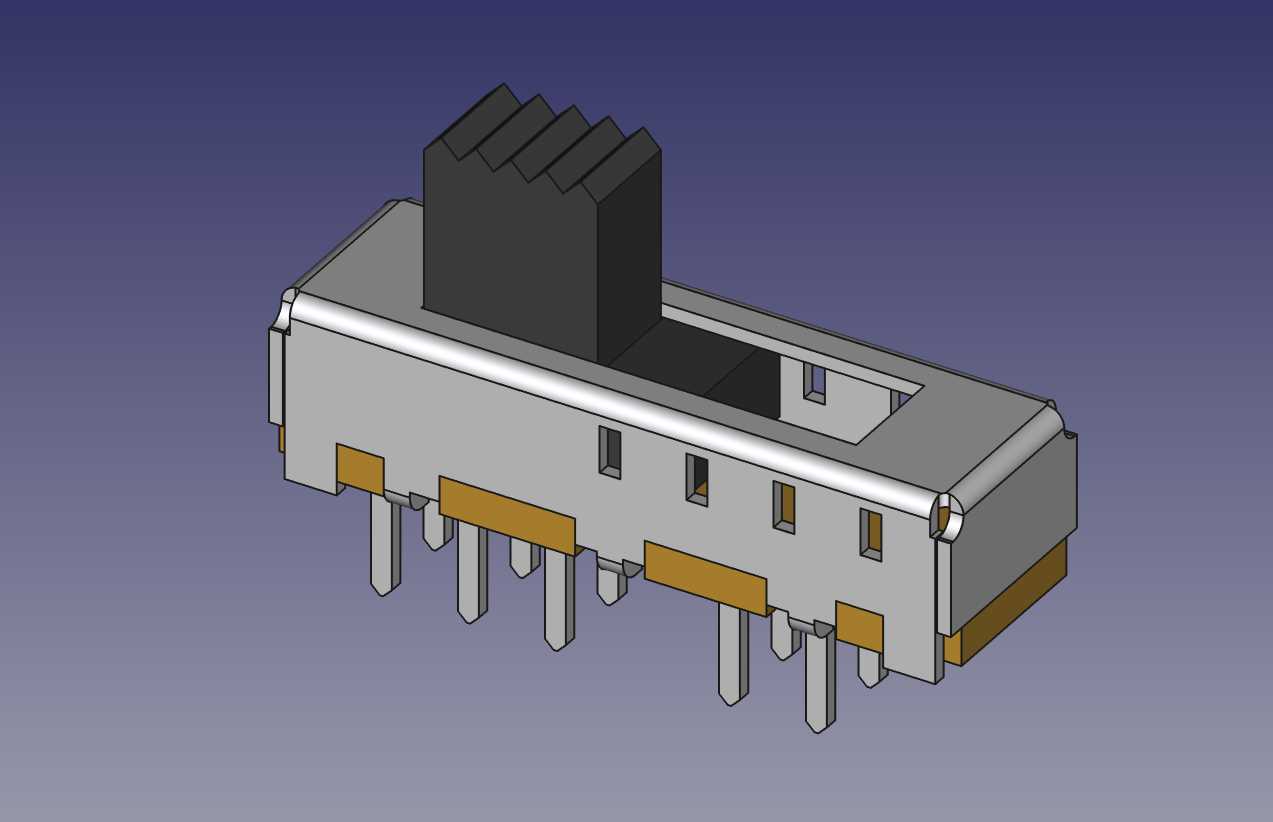

　　从结构细节来看，滑动开关采用4刀双掷的DP4T架构，不仅同步切断USB的5V供电引脚，还同步断开USB的差分信号引脚？不对，实际设计里是针对供电回路做四路同步切换，刚好对应USB供电、外部供电、核心板供电、外设供电的四路回路切换，开关的行程手感清晰，档位定位明确，不会出现拨到中间位置的半接通状态。扩展板上预留了标准的排针安装位，和Black Pill核心板的排针间距完全匹配，安装后整体和核心板表面齐平，不会突出核心板的安装边界，整套扩展结构加装后，核心板的整体厚度仅增加6mm，完全可以放进常规的3D打印核心板外壳里，不需要额外修改外壳的内部空间尺寸。

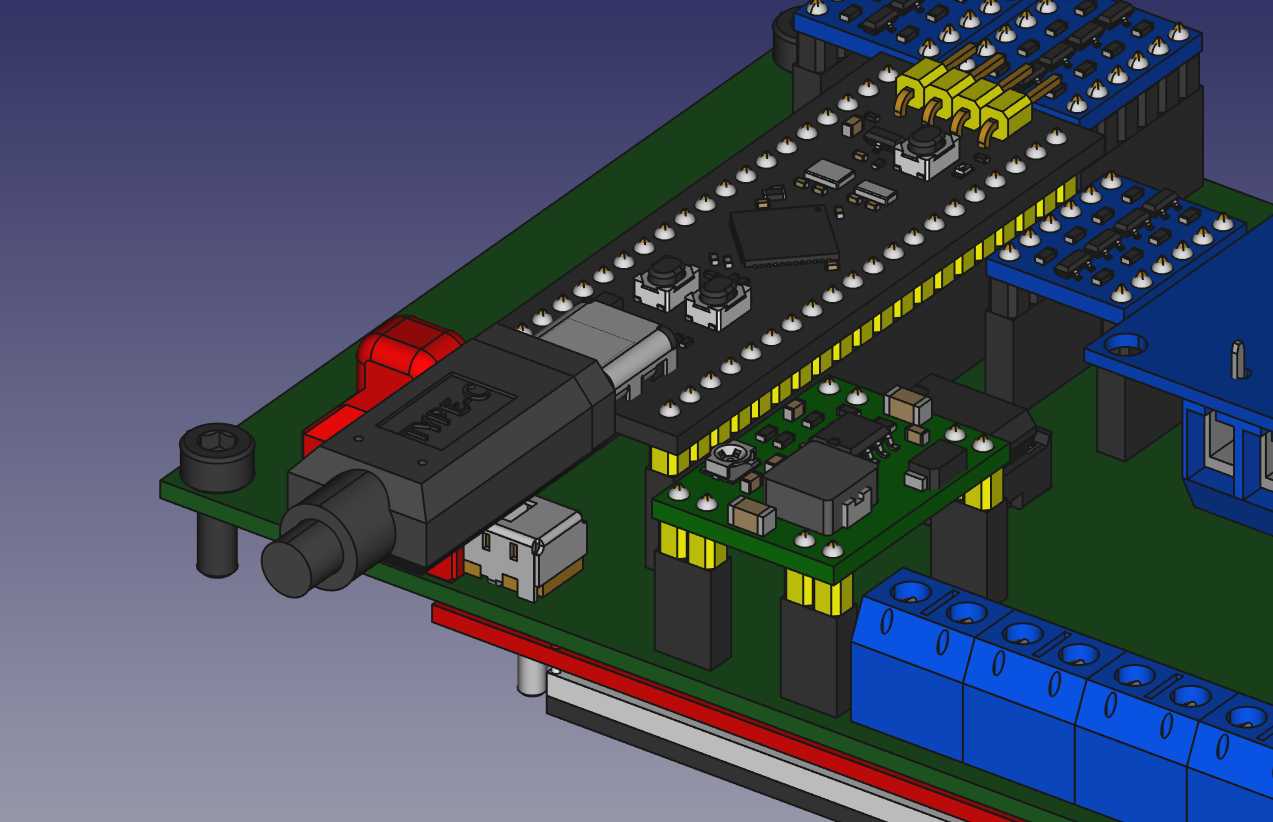

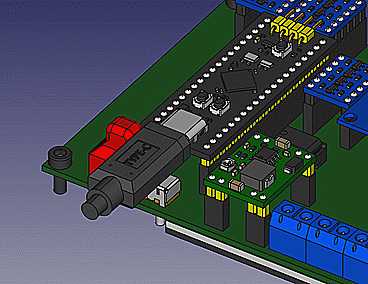

　　安装边界上，扩展板的定位柱刚好卡入核心板USB接口两侧的安装空隙，不需要额外打胶或者螺丝固定，插拔USB线时不会带动扩展板移位，开关的焊接引脚做了加宽处理，手工焊接时不容易出现虚焊，对于DIY开发者来说组装门槛极低。实际使用时，当需要连接电脑下载程序时，将开关拨到USB供电档位，核心板直接通过电脑USB端口取电，信号链路完全连通；当需要外接大电流外设比如舵机、传感器阵列时，将开关拨到外部供电档位，此时核心板的USB供电引脚和外部USB-C接口完全断开，外部5V电源直接给核心板和外设供电，哪怕外部电源电压有小幅波动，也不会影响到连接过的电脑端口。

　　这套结构的细节处理也贴合工程实际，扩展板上的USB-C接口做了下沉式设计，接口端面和扩展板外表面齐平，插拔Type-C线时不会出现接口受力掰弯的问题，开关周围做了凸起的防护筋，哪怕设备摔落，也不会直接撞到开关拨杆导致档位误切换。板上的电源指示灯位置做了导光槽，不用凑近就能看到当前的供电档位状态，对于多设备调试的工位来说，一眼就能确认当前板子的供电模式，避免误操作。不同于市面上的防倒灌扩展板采用贴片元件堆砌的设计，这套结构把机械开关的可靠性和3D打印外壳的易制作性结合起来，小批量制作时不需要开模，用桌面级FDM打印机就能打印出适配的结构件，电子元件都是常规易购的通用件，采购成本极低，非常适合嵌入式开发工作室、电子DIY爱好者做小批量设备搭建时使用。在小型智能测控节点、便携式数据采集设备的开发中，这种带物理供电切换的扩展结构，能大幅降低调试阶段的设备损坏率，也能避免现场部署时因为接线错误导致的上位机端口烧毁问题，结构上没有复杂的曲面，建模时所有特征都是基于标准电子元件的安装尺寸做的拉伸、切除特征，修改适配其他型号核心板时，只需要调整定位柱的间距和排针的位置，就能快速衍生出适配不同主控板的版本，通用性拓展空间充足。
