手摇式倾角可调绘图作业工作台

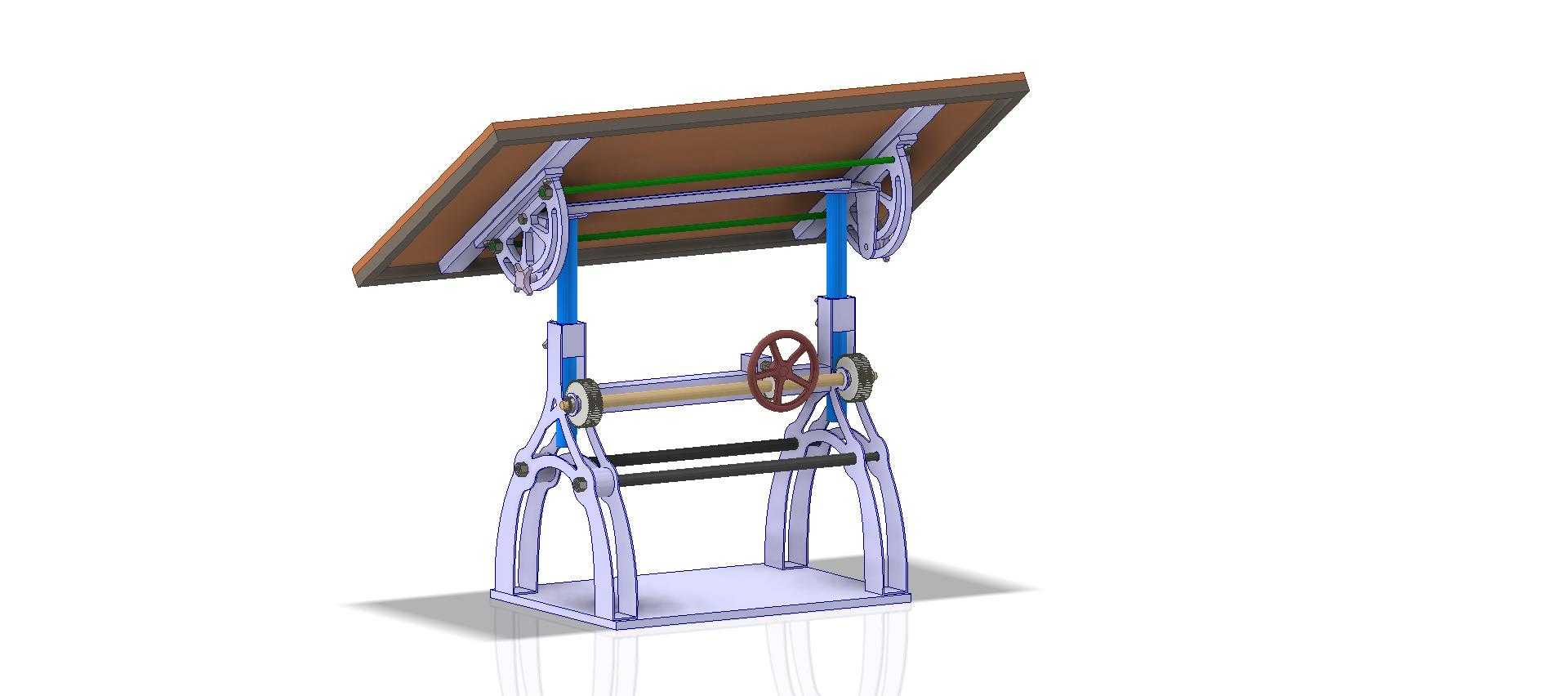

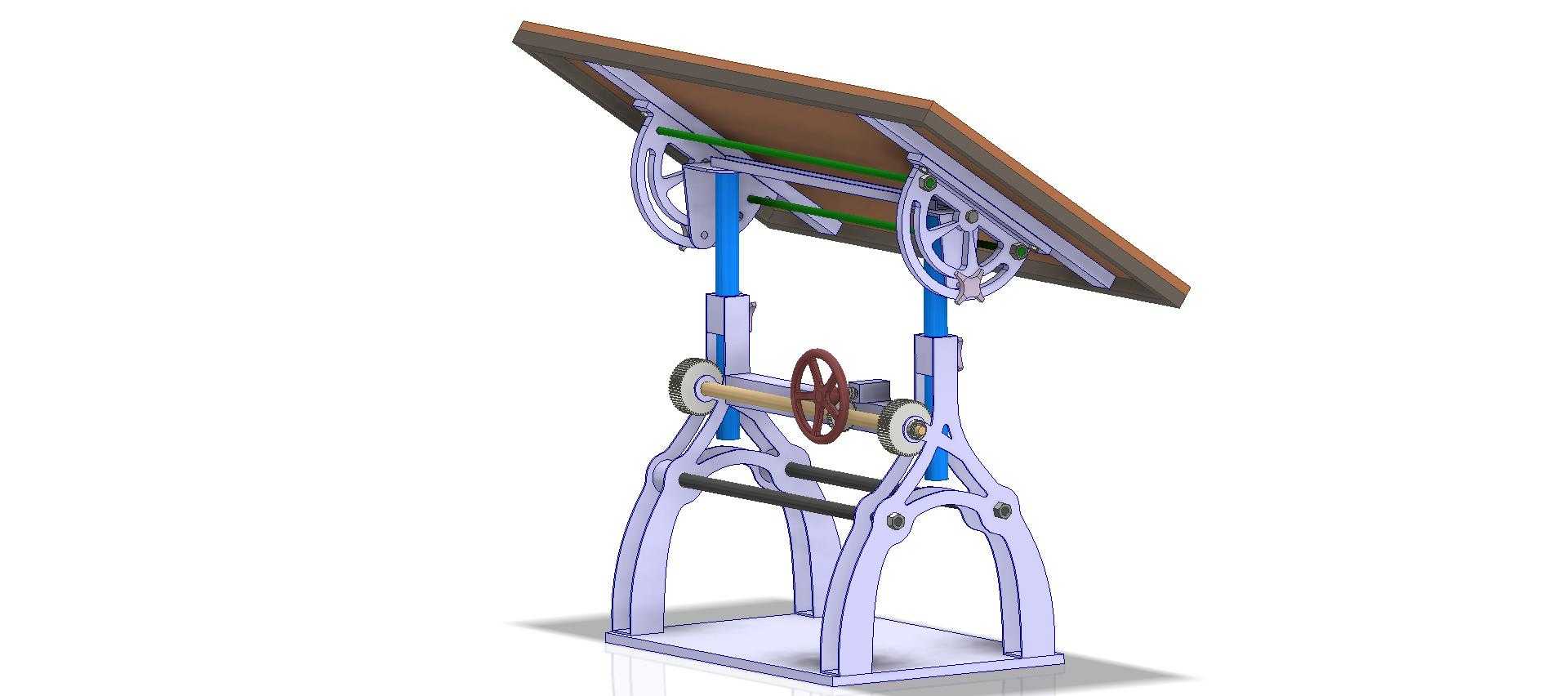

　　这款可调倾角的作业台，最初是针对工程绘图、精密零件描图、大件样板划线这类需要调整工作面角度的场景设计的，区别于固定水平的普通工作台，它能把台面在0到接近70度的区间内无级锁止，适配不同作业姿势下的视线角度，减少操作人员长期低头俯身带来的颈椎负荷。从结构逻辑上看，整个台架采用分体式支撑设计，底部是整体焊接的框型底架，四个支腿向外做了微幅外撇的弧度处理，底架底部预留了安装脚轮或者固定地脚的螺孔位，不管是需要在车间内频繁转场，还是要固定在绘图室长期使用，都能通过更换底部连接件实现，底架的横向跨距控制在800毫米左右，纵向深度在650毫米，安装时只需要预留1平米左右的平整地面空间即可，不会占用过多作业区域。

　　台面的倾角调节采用了手摇丝杠加连杆锁止的复合机构，台面前端两侧和上支撑臂做铰接连接，下侧通过两根可调支撑杆和中部的横轴联动，侧面的手轮转动时，会带动横轴上的两个绕线轮收放牵引钢索，同时配合支撑杆上的齿盘锁止结构，调整到目标角度后不需要额外插销固定，齿盘的自锁特性就能牢牢撑住台面，哪怕台面上放置20公斤以内的绘图板、量具或者工件，也不会出现角度下滑的问题。手轮的位置设置在台架前侧中部，高度刚好对应操作人员坐姿时的手肘位置，不需要起身探身就能操作，手轮旁还设置了阻尼调节旋钮，可以根据使用习惯调整摇动手轮的阻力，避免调整时台面快速下坠磕碰。

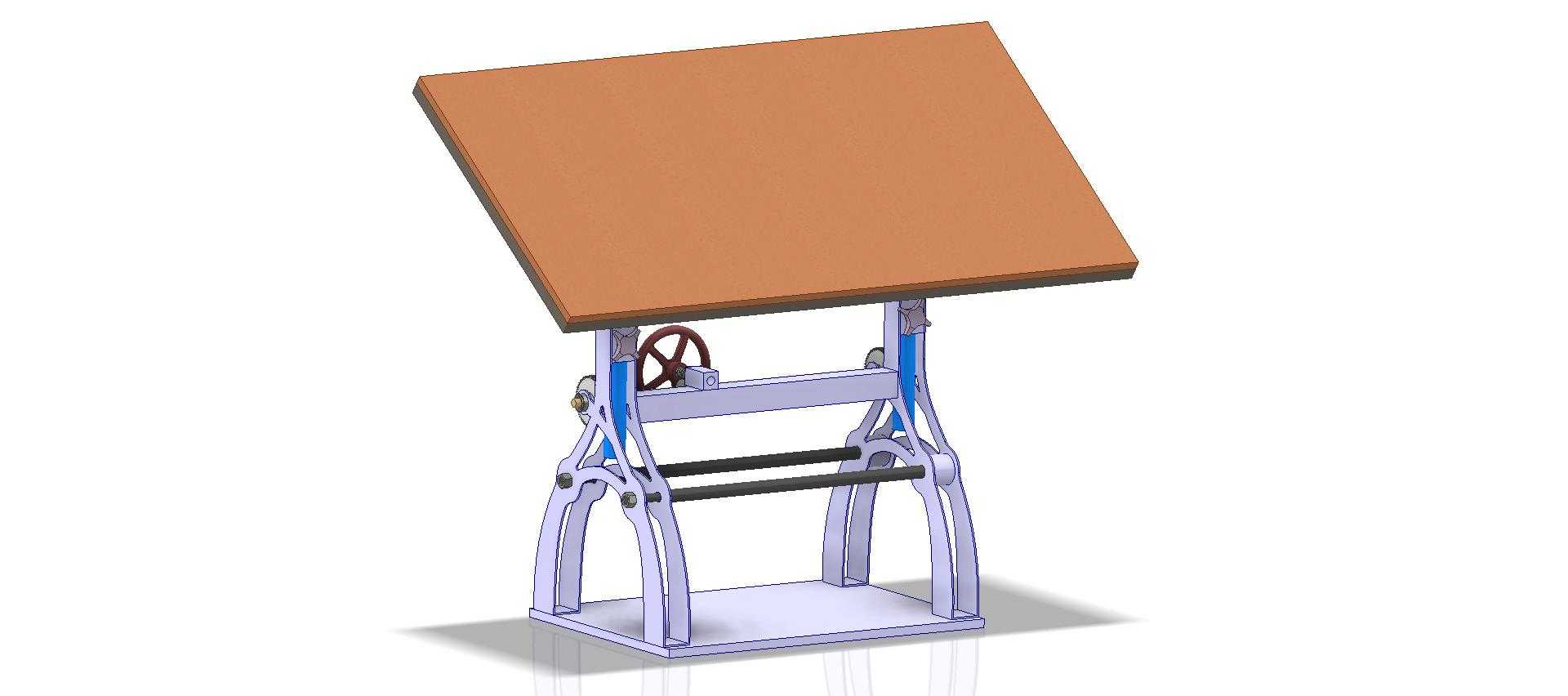

　　台面本身采用多层复合板加边缘包边的结构，边缘做了30毫米的加厚处理，防止长期使用后边缘磕碰变形，台面上预留了通用的T型槽位，可以固定绘图尺、工件夹具、挡条这类附件，台面后侧还设置了可翻折的挡边，当台面倾斜角度较大时，挡边可以翻起挡住台面上的图纸、工具滑落，不需要时可以翻下和台面齐平，不影响水平状态下的大面积作业。两侧的支撑立柱采用了可微调高度的套管结构，通过立柱上的弹性插销，可以在50毫米的行程内调整台面的整体水平高度，适配不同身高的操作人员，或者搭配不同高度的工作椅使用。

　　从实际使用的场景延伸来看，这款工作台除了传统的手工绘图作业，还可以用作小件装配的倾角工装台，比如电子元器件的插件作业、小型工艺品的组装、教学演示的展示台，只要需要调整工作面倾斜角度的场景，都能通过这款台架实现。设计时特意规避了电动调节结构，全部采用纯机械传动，没有电路和易损的电子元件，后期维护只需要定期给铰接点、丝杠位置加注润滑脂即可，在没有供电的野外作业场景、实训车间场景下都能正常使用，不会因为断电影响作业。

　　整个台架的受力点都做了加强处理，支腿和底架的连接位置、支撑臂和台面的铰接位置、横轴的轴承座位置，都加了三角形的加强筋，满负载状态下的形变量控制在0.2毫米以内，不会因为台面受力出现晃动，影响绘图或者划线的精度。台架的表面处理采用了喷塑工艺，支腿部分为浅紫色的防护涂层，手轮、铰接件等传动部件做了发黑防锈处理，既保证了外观的辨识度，也能在车间多尘、潮湿的环境下长期使用不生锈。另外在台架的中部，还设置了两根横向的置物杆，可以临时放置绘图工具、零配件，不用在台面上堆放杂物，保持作业面的整洁。
