龙门式无接触自动洗车设备结构设计

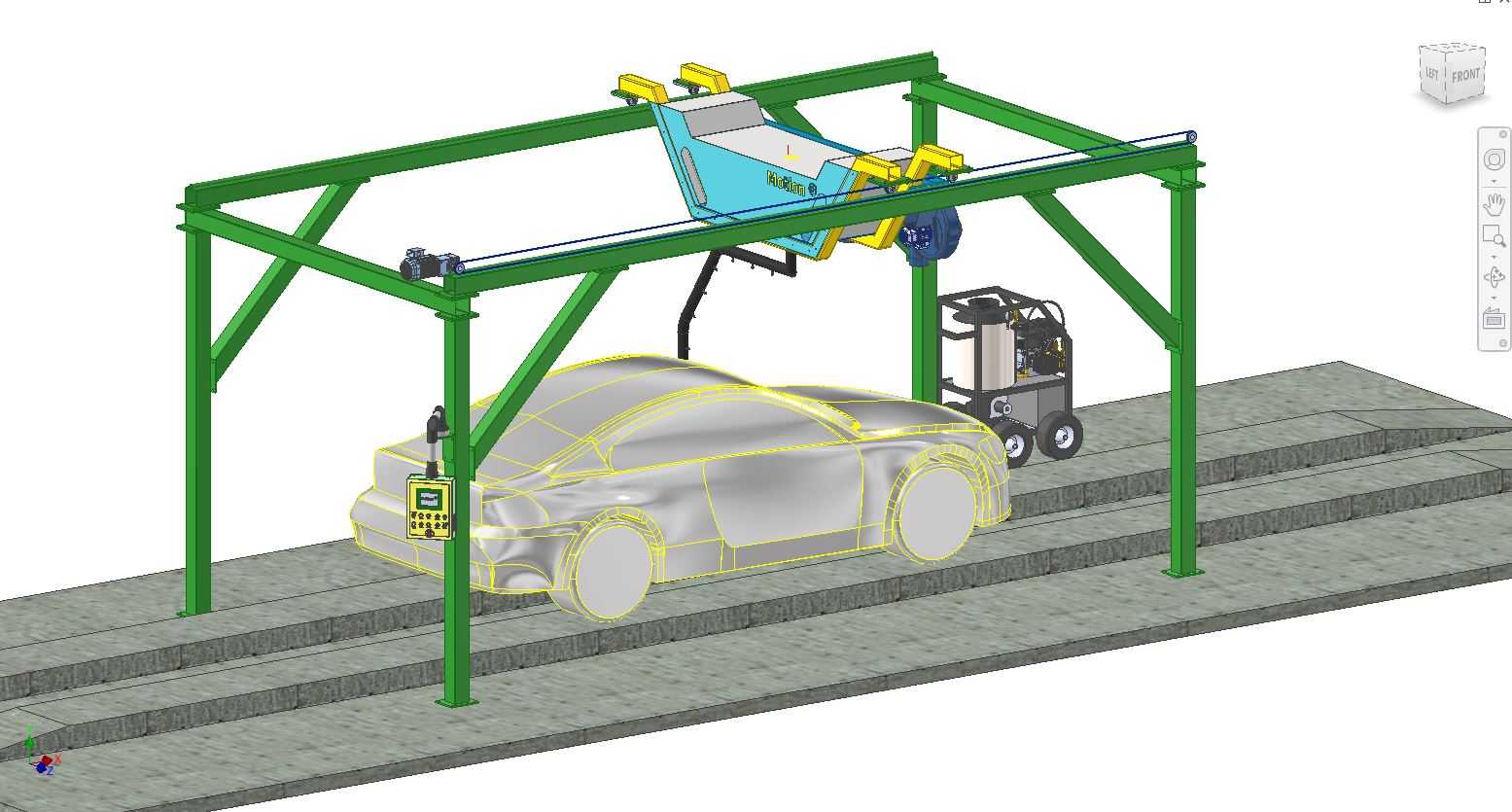

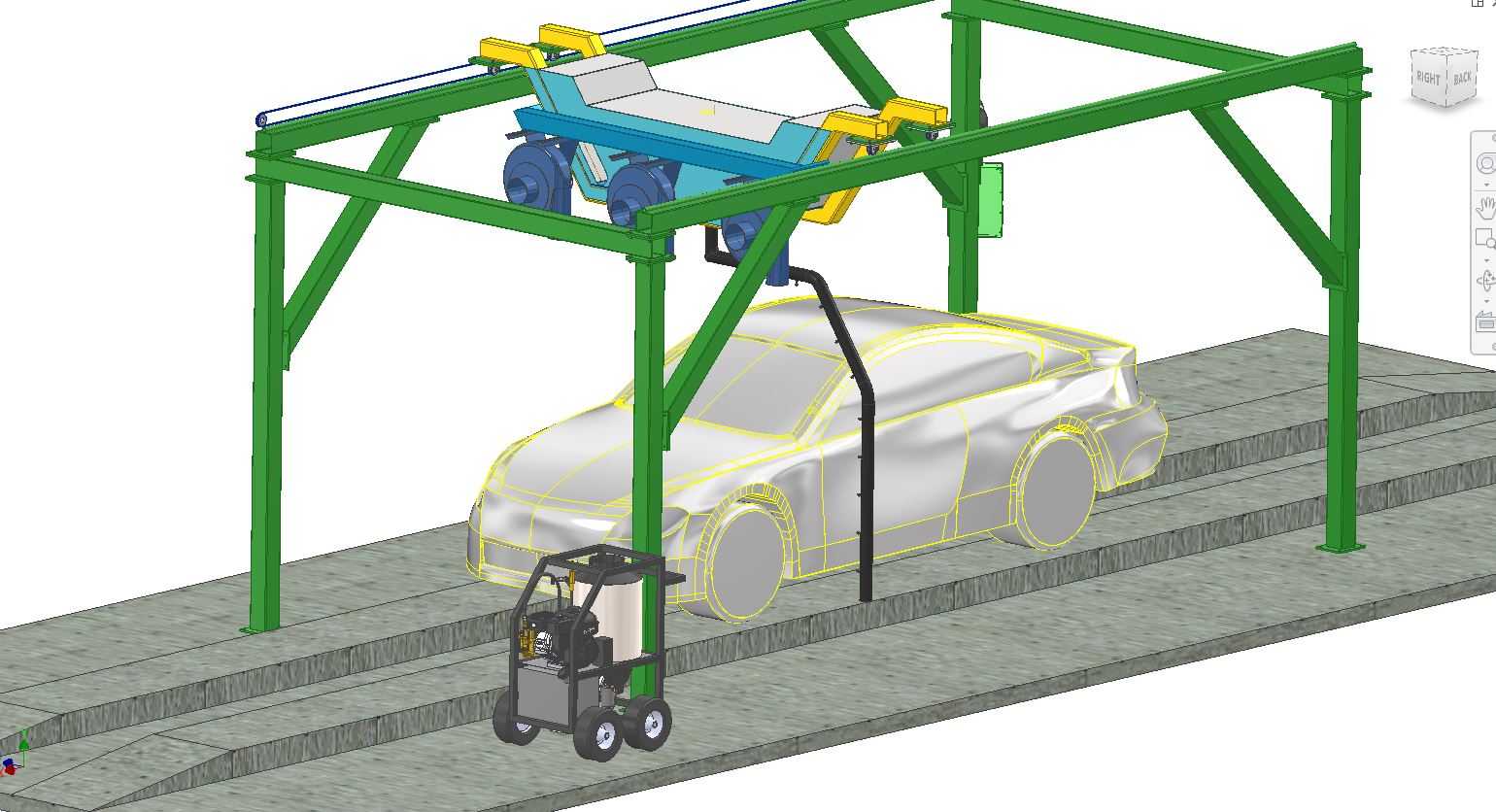

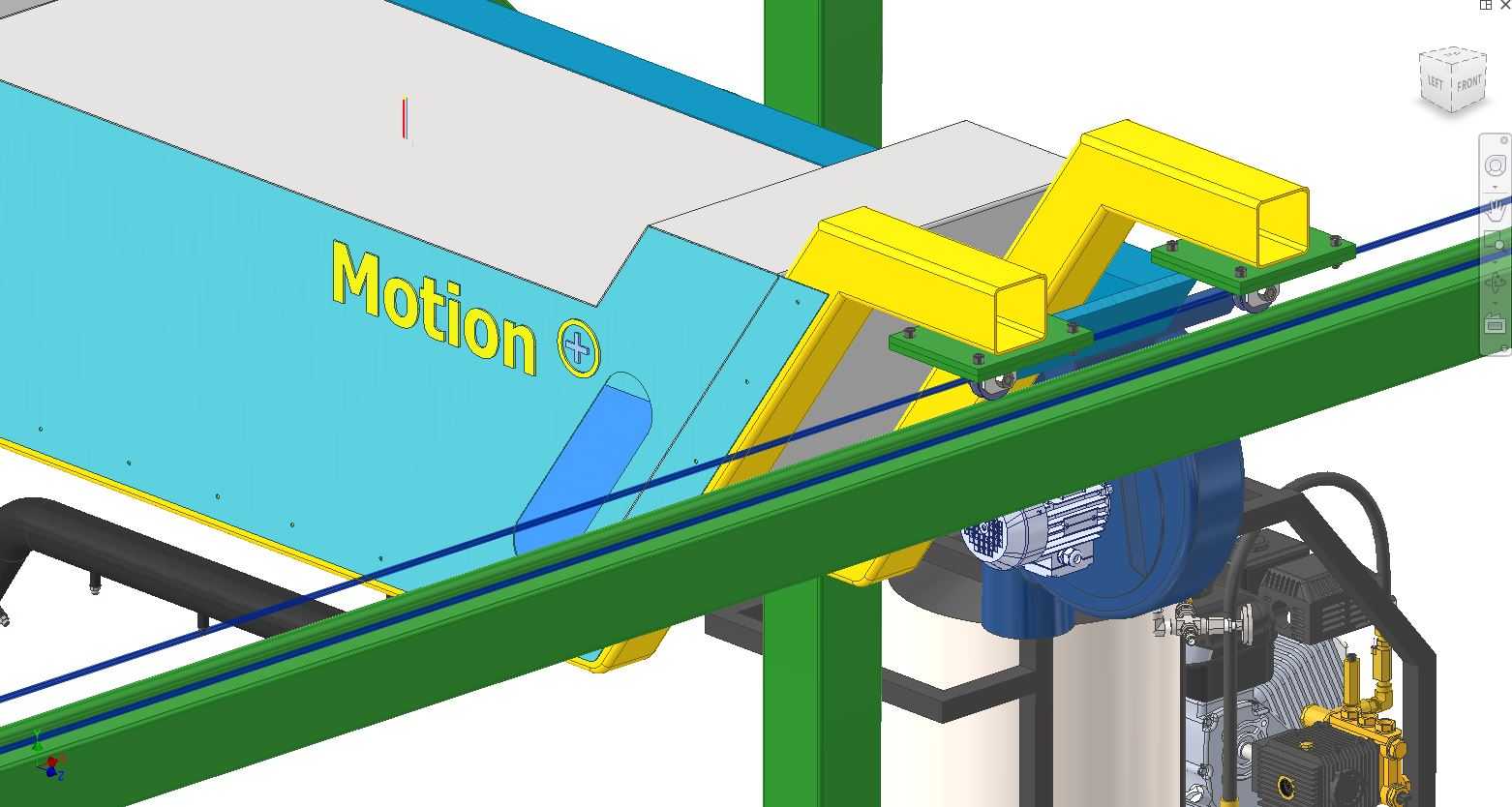

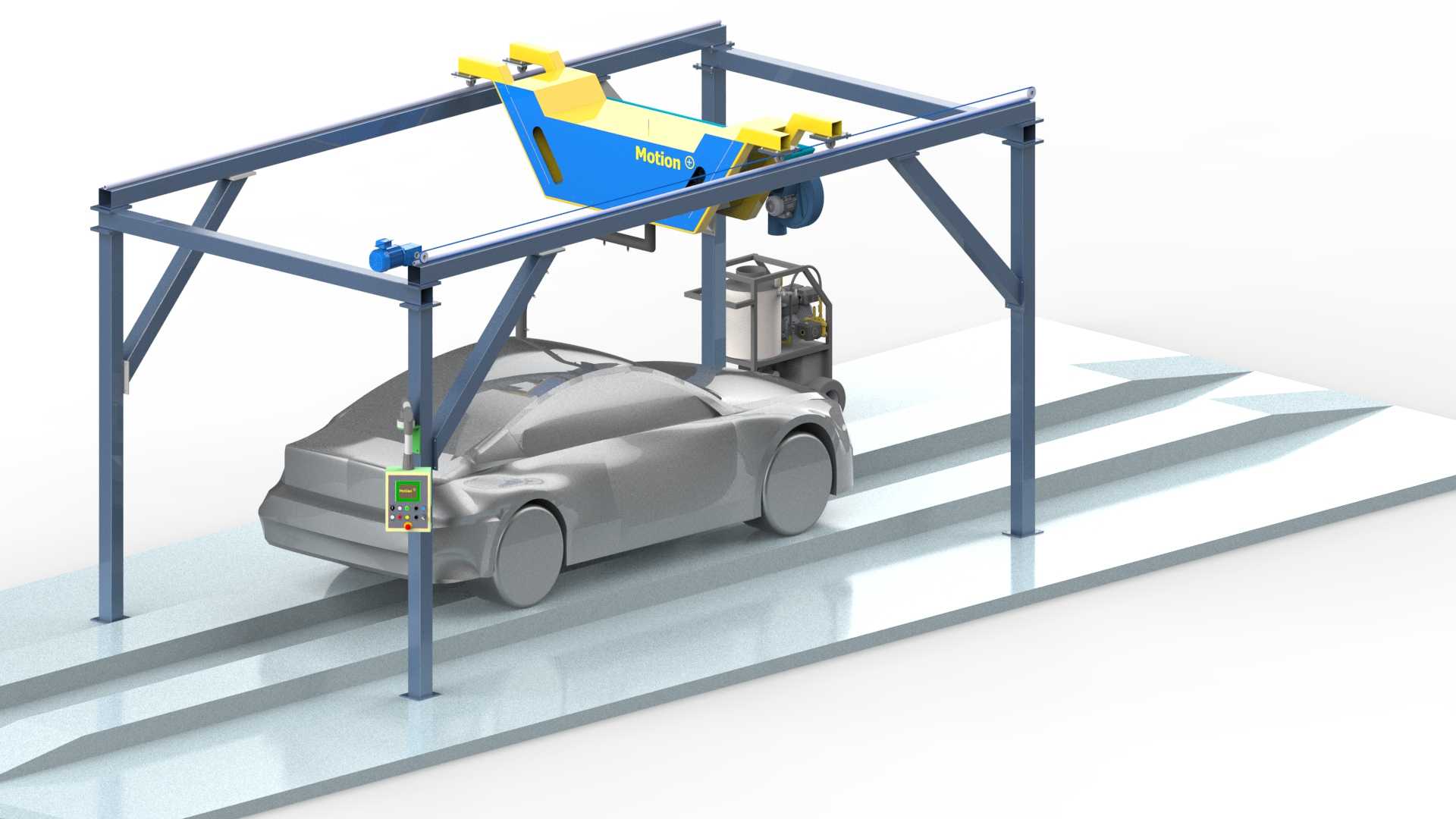

　　这套龙门架构的无接触自动洗车设备，主要面向商用洗车门店、加油站配套洗护区、大型企事业单位内部车队运维场景设计，核心用途是在不接触车身漆面的前提下，完成乘用车外表面的全自动高压冲洗、清洁剂喷洒、水蜡镀膜、风干全流程作业，规避传统毛刷洗车夹带沙粒划伤车漆的行业痛点。从结构设计逻辑来看，整体采用跨车道龙门桁架作为承载主体，四根立式方管立柱通过膨胀螺栓固定于混凝土地基，顶部双横梁拼接形成稳定的门型框架，立柱与横梁连接处加装斜向加强筋，抵消清洗主机沿横梁往复移动时产生的动载荷，避免框架长期运行出现形变偏移。顶部行走机构搭载集成式清洗主机，主机内部集成高压水路分配模块、清洁剂配比单元、旋转喷头组，通过伺服驱动的滚轮组卡接在顶部横梁导轨上，

　　可沿车辆长度方向做匀速往复运动，行走行程覆盖常规三厢轿车、SUV的整车长度范围，两端设置硬限位块与软限位传感器双重防护，防止主机超程脱轨。侧部清洗单元采用可升降悬臂结构，悬臂上布置多组角度可调的高压扇形喷头，可根据检测到的车辆宽度、高度数据自动调整伸出距离与喷射角度，针对车身侧面、轮毂、下裙边这些易积污区域做定向冲洗，悬臂升降行程适配从普通轿车到中大型SUV的高度差，不会出现清洗盲区。设备底部配套带导向凸台的车辆停靠平台，平台两侧设置车轮定位凸条，引导驾驶员将车辆停靠在清洗作业的中心位置，平台表面做防滑纹理处理，同时预留排水沟槽，将清洗产生的污水导向场地排水系统，避免地面积水影响作业安全。水路系统设计上，进水端设置多级过滤单元，

　　拦截水中的泥沙杂质，防止高压喷头堵塞，高压泵组采用变频控制，可根据不同清洗阶段调整出水压力，预冲洗阶段采用高压力大流量冲掉车身表面浮尘与泥沙，喷洒清洁剂阶段切换为低压雾化模式让清洁剂均匀附着在漆面，终冲洗阶段调整为中压力冲净残留清洁剂，最后风干阶段配套的风刀组沿龙门行走方向同步移动，通过高压气流吹走车身表面残留水珠，减少后续人工擦拭的工作量。电气控制部分集成在侧部立柱的防水控制箱内，箱体防护等级达到IP65，适应洗车场景高湿度、易溅水的使用环境，控制逻辑内置多套清洗程序，可根据车辆脏污程度选择快速洗、标准洗、精细洗不同作业流程，同时配备光电检测传感器，车辆驶入停靠到位后自动触发检测流程，识别车辆的长宽高轮廓参数，

　　自动匹配对应的清洗路径，无需人工手动输入参数。安装边界方面，整套设备的占地宽度适配常规3.5米宽的洗车车道，立柱外侧预留不小于0.8米的设备维护通道，顶部横梁安装高度距离地面不低于3.2米，保证各类乘用车通行时不会剐蹭顶部主机，地基要求做150mm厚的C30混凝土硬化处理，保证长期承载设备重量与车辆碾压不会出现沉降。结构细节上，所有外露金属构件都做了镀锌防腐处理后喷涂户外塑层，耐受洗车清洁剂的腐蚀与长期潮湿环境，喷头连接处采用快插式结构，后期维护更换喷头无需拆卸整体管路，降低运维难度，龙门架的所有运动部件都加装了防水防尘罩，避免水汽与灰尘进入传动部件导致磨损加剧，延长设备整体使用寿命。
