立式框架结构自动钻孔加工设备

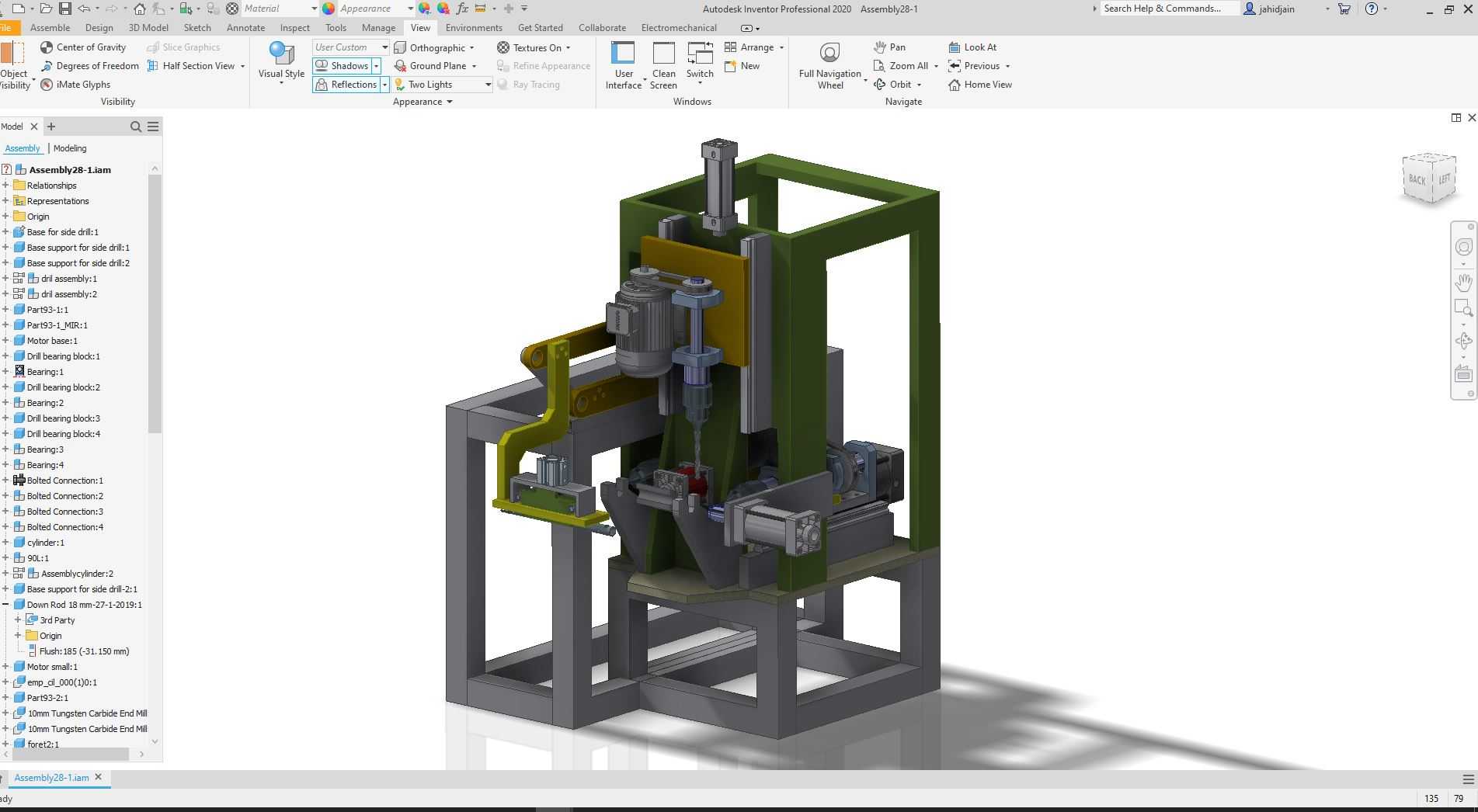

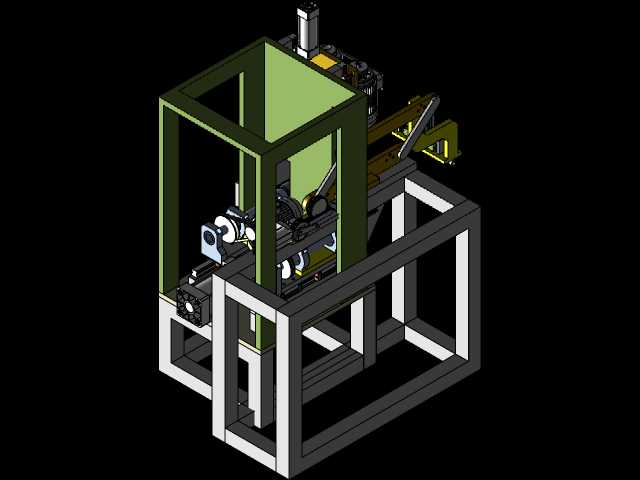

　　这款立式框架结构的自动钻孔加工设备，主要面向中小规格金属管料、杆类零件的端面及径向孔加工场景，在五金加工、汽配零件生产、小型钢结构件预制车间里应用十分普遍，可替代传统人工台钻完成重复性钻孔作业，降低操作工的劳动强度，同时保证孔位的一致性与加工精度。设备整体采用方管焊接成型的框架式机身，底部为一体式焊接底座，通过地脚螺栓即可完成现场安装固定，安装时需保证底座上平面的水平度误差控制在0.1mm/m以内，避免长期运行出现机身倾斜影响钻孔同轴度。设备的安装边界需预留左右各600mm、后方800mm的操作与维护空间，正面操作位预留1000mm的上下料操作空间，整体占地尺寸约为1200mm1000mm2200mm，可适配多数中小型机加工车间的工位布局。

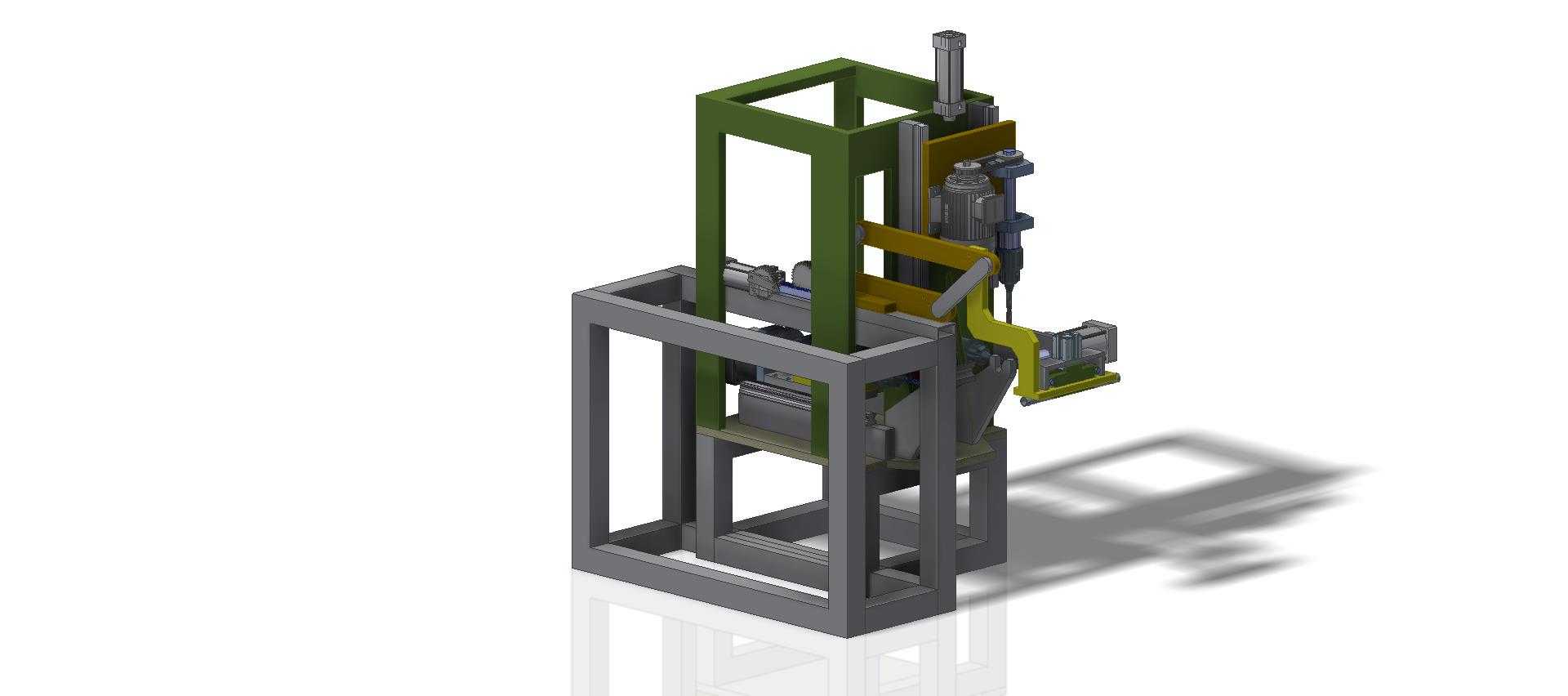

　　从功能布局来看，设备的钻孔动力头安装在垂直升降导轨上，升降动作通过伺服电机配合滚珠丝杠驱动，可根据待加工零件的高度调整钻孔行程，行程范围覆盖0-300mm，可满足不同长度规格的杆类、管类零件钻孔需求。动力头侧方配套有冷却管路，可在钻孔过程中持续输送切削液，降低钻头工作温度，延长刀具使用寿命，同时减少加工过程中的切屑飞溅。工件夹持机构安装在机身中部的工作平台上，采用气动夹紧式夹具，可适配直径10-80mm的圆管、圆杆类零件，夹具的V型块可根据零件直径快速更换，换型时间控制在10分钟以内，适配多品种小批量的加工需求。设备的横向进给机构位于夹具下方，可带动工件完成水平方向的位置调整，实现同一工件上多工位等距孔的自动加工，无需人工反复调整工件位置。

　　设计过程中，框架机身采用有限元受力分析优化，在钻孔动力头的安装位、夹具承载位做了局部加厚焊接处理，避免钻孔过程中出现机身共振，保证钻孔表面粗糙度达到Ra3.2以内的加工要求。电气控制元件全部集成在机身侧方的电气安装仓内，布线沿框架方管内部走线，避免切屑、切削液腐蚀线路，提升设备运行的稳定性。设备的操作面板安装在机身正面右侧，高度适配站立操作的人机工程学要求，操作工可通过面板设置钻孔深度、进给速度、孔位间距等参数，启动后设备可自动完成夹紧、进给、钻孔、退刀、松夹的全流程作业，单工位加工循环时间最短可控制在15秒以内，加工效率较人工台钻提升3倍以上。

　　在细节设计上，设备的导轨面全部配备可伸缩式钢板防护罩，避免切屑落入导轨副造成磨损，延长导轨的维护周期。切削液收集槽集成在底座内部，配套有过滤网可分离切屑与切削液，实现切削液的循环利用，减少生产耗材消耗。设备的气动系统配备有调压阀与气源处理三联件，可根据工件材质调整夹紧压力，避免压力过大造成薄壁管类零件夹装变形，压力不足导致钻孔过程中工件移位。针对管式零件的径向钻孔需求，夹具还配套有轴向定位挡块，可保证每一件工件的钻孔轴向位置一致，批量加工的孔位位置度误差可控制在0.05mm以内，满足多数零件的装配精度要求。
