全自动卧式液压金属废料打包压块设备

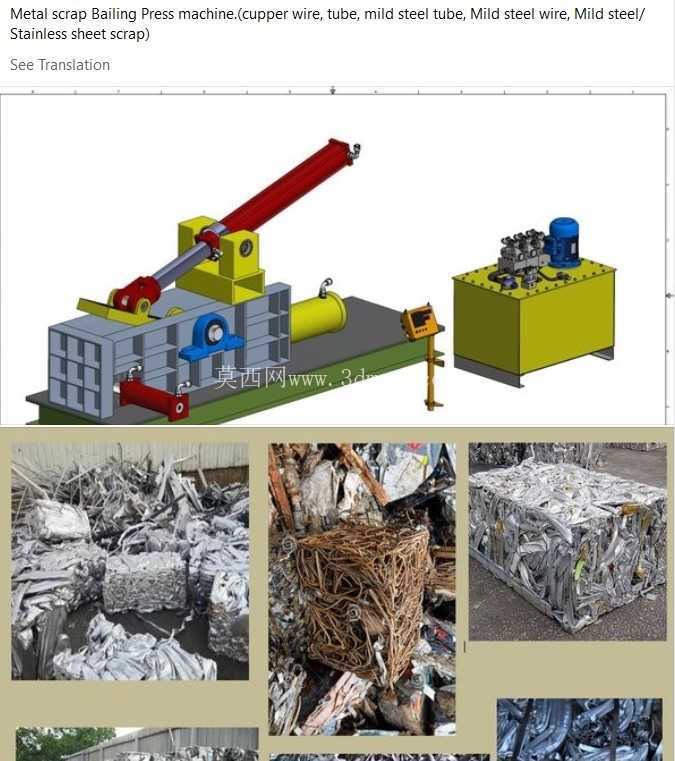

　　这套三维结构对应的是卧式金属废料压缩打包工位，常见于再生资源回收场站、机加工车间切屑集中区、报废钢材拆解堆场以及废铝废钢收购网点。现场物料多为车削钢屑、冲压边角料、轻薄废钢板、剪断后的钢筋段、废弃易拉罐与铝合金型材残段，散料堆积体积大、转运装车亏方严重，直接用普通货箱运输时载重远未达到车辆上限就已经被体积填满。该设备通过主压油缸对料仓内松散物料进行大推力单向压缩，把不规则散料挤压成高密度矩形包块，包块成型后可通过叉车或行车直接码垛，单车载重利用率明显提升，后续入炉冶炼时也能减少轻薄料被热风抽走的损耗。

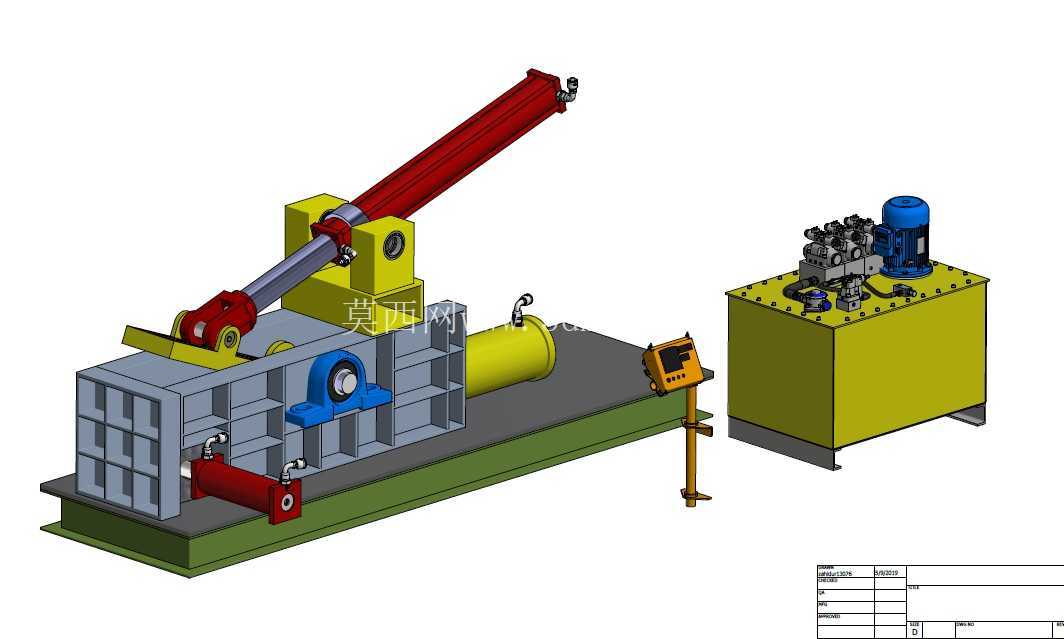

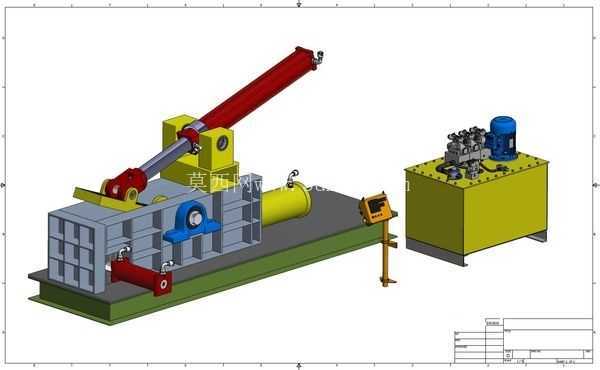

　　整机布局采用主机压缩腔与液压动力站分体落地的形式，二者通过高压胶管连接，现场可根据车间柱距、行车运行范围和上料方式调整相对位置。主机底部为整体焊接承重底座，底座上铺设压缩腔导轨与耐磨衬板，压缩腔采用厚钢板拼焊成箱型框架，侧面与底面受料区域承受反复侧向挤压力，筋板按载荷传递路径布置在油缸支座和包块出口位置。主压油缸斜向或水平布置在压缩腔后侧，缸筒端部通过铰接座与主机机架连接，活塞杆前端连接压头，压头面板采用可更换耐磨板，长期压缩带棱角废钢后磨损仅需更换衬板，不必整体拆卸压头。料仓上方设置翻盖式或侧开式受料门，可配合抓钢机、皮带输送机或人工投料，料门关闭后形成封闭压缩空间，避免挤压过程中碎料向外崩溅。

　　液压站独立放置在主机侧方，箱体本体作为储油油箱，顶面安装油泵、阀组、联轴器与驱动电机，电机与油泵通过钟形罩同轴连接，阀块上集成溢流阀、换向阀、节流阀与保压元件，管路走线沿油箱顶面和主机底座排布。现场调试时先空载检查各油缸动作顺序，再逐步提升系统压力，观察压头推进至终端时机架焊缝是否存在异常变形，包块密度可通过系统压力和保压时间调整。对于钢屑这类含切削液的物料，压缩腔底部可预留排液沟槽，挤压过程中析出的油液沿沟槽汇集到收集槽，减少打包后包块带油滴落造成的地面污染。

　　操作控制箱通过支架落地布置在主机侧前方，操作人员站位可同时观察料门、压头和包块出口，避免视线被机架遮挡。设备动作包含料门启闭、压头前进压缩、保压、压头退回、包块推出等联锁步骤，料门未完全锁紧时主压油缸无法启动，压头未退回原位时料门不能开启，防止误动作造成机械伤害。安装边界方面，主机前方需要留出包块取出和叉车作业空间，后方和侧方留出油缸检修与油管拆卸距离，液压站周围预留滤芯更换、油液加注和电机散热空间，顶面不能紧贴车间管线。三维建模时将焊接机架、铰接销轴、油缸、液压阀块、电机、油箱、操作箱和连接管路分别按实际装配关系搭建，压头行程终端与料仓内壁的间隙、油缸摆动角度、胶管最小弯曲半径均按工程约束处理，可直接用于方案布置评审、结构干涉检查和现场安装定位参考。
