差速器齿轮组件传动结构设计

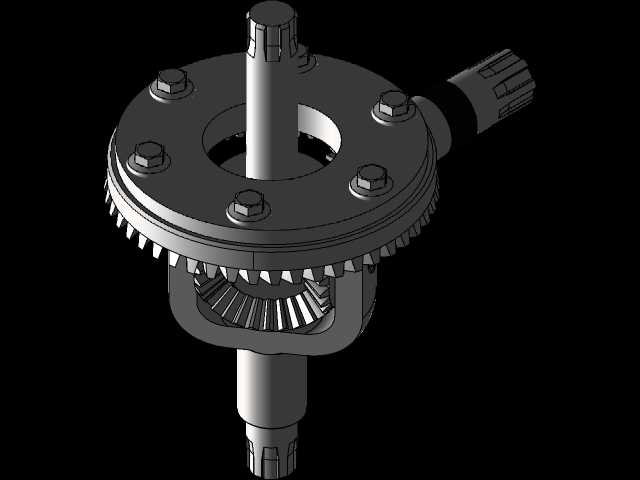

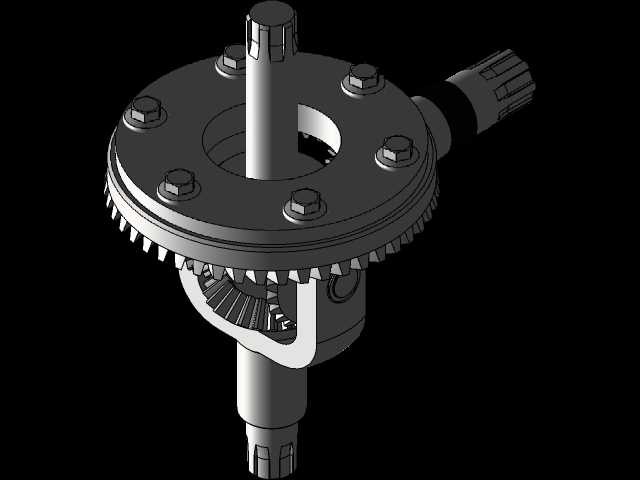

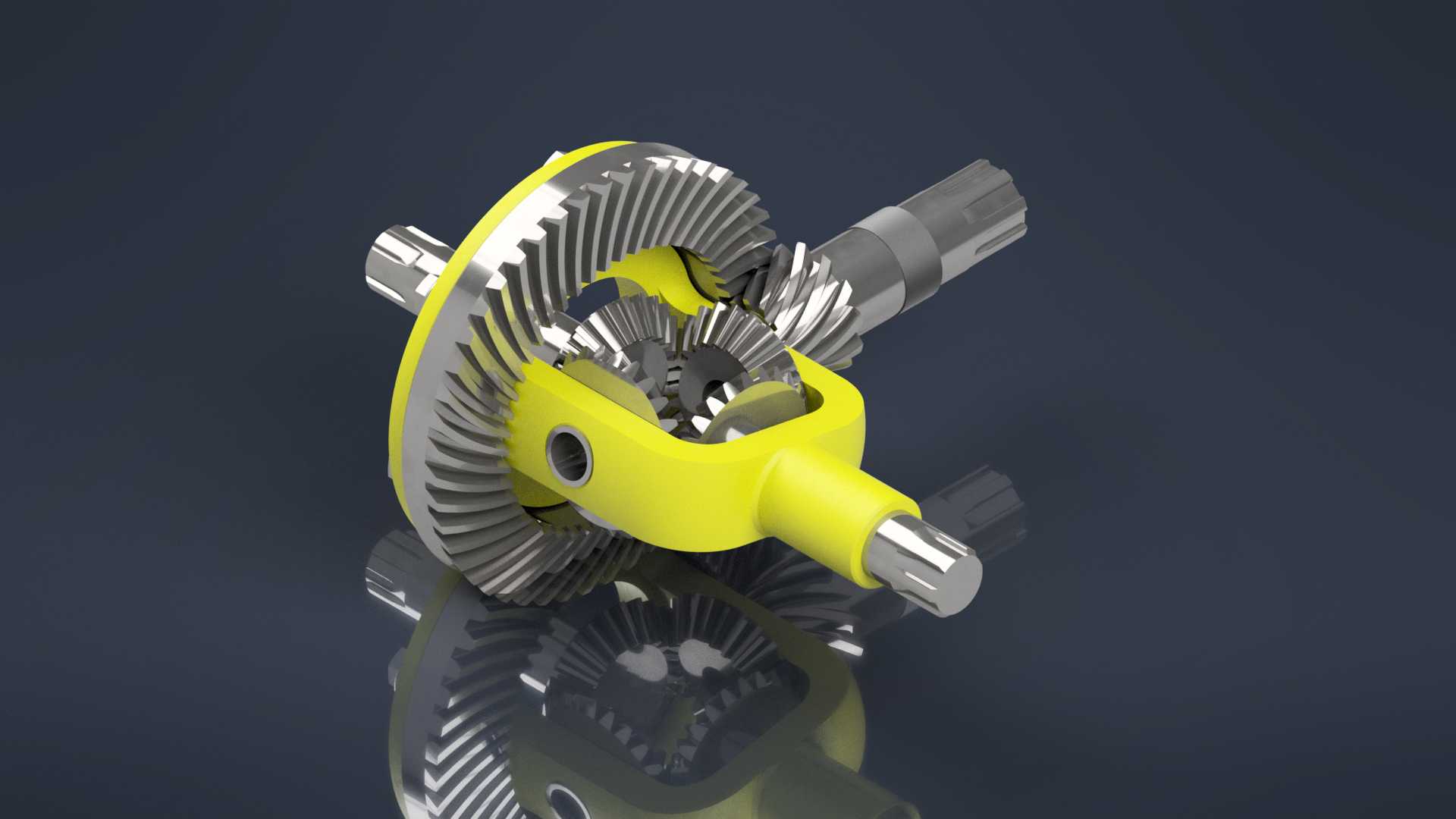

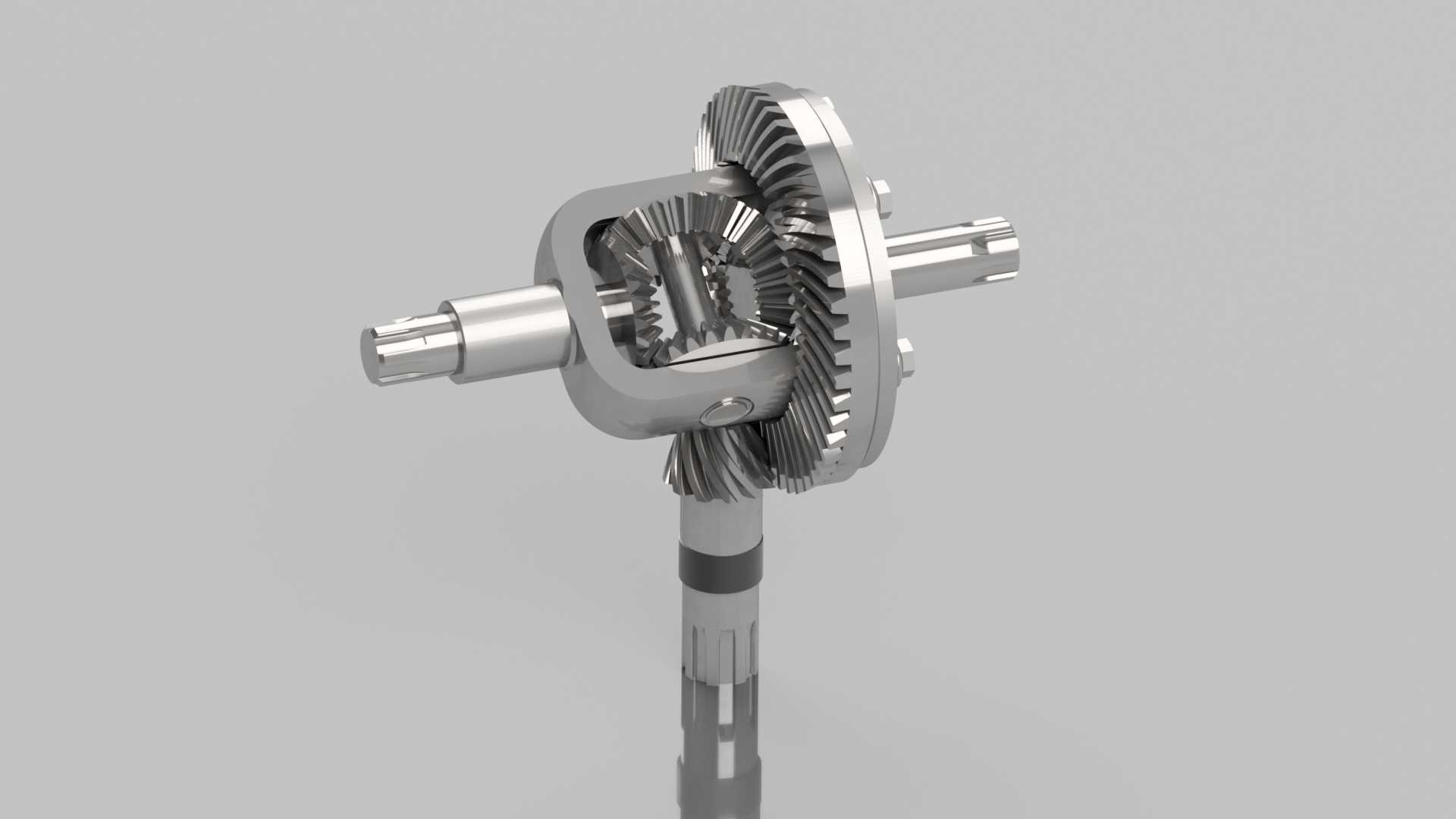

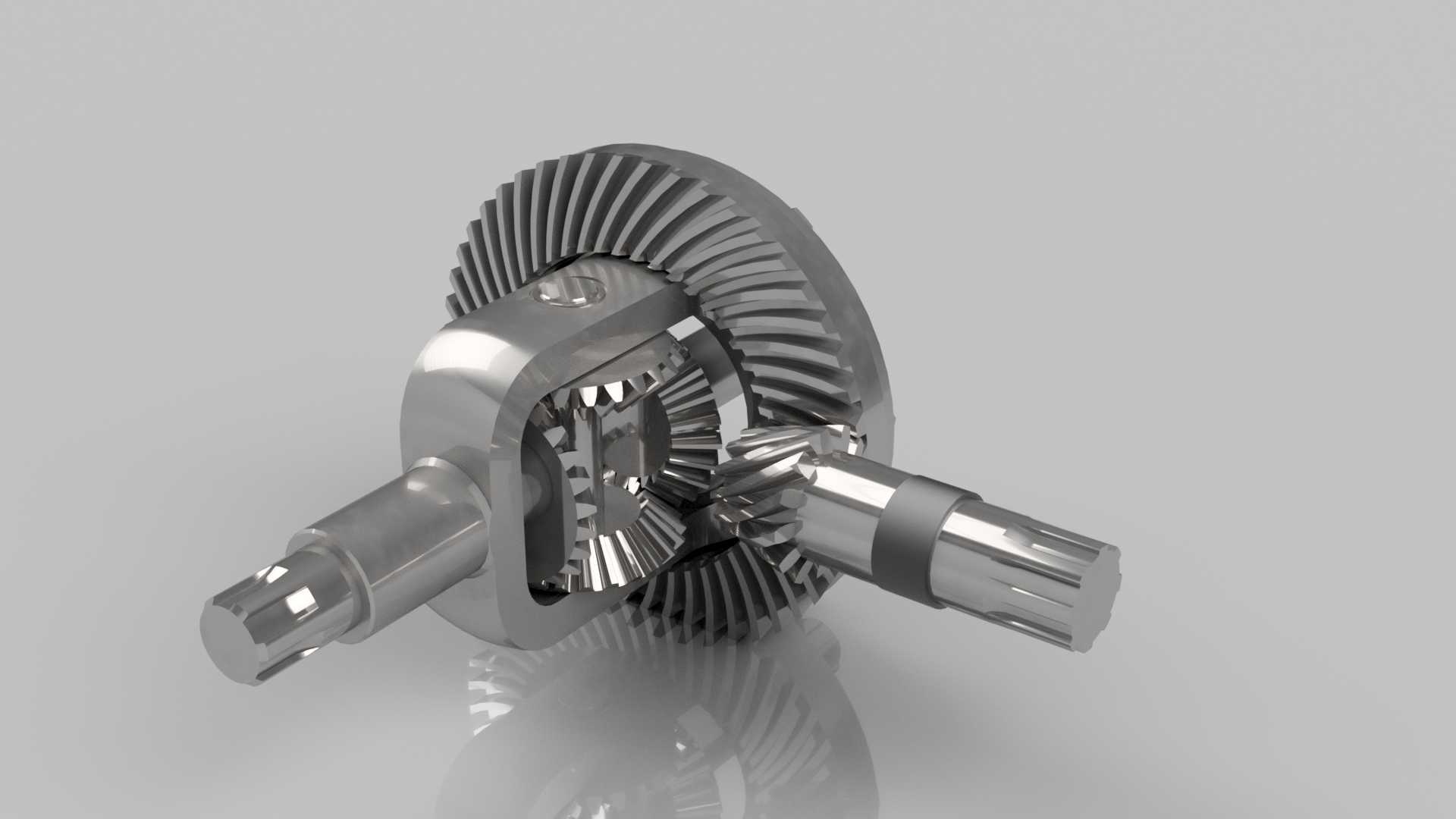

　　在轮式行走设备的动力传递链路里，差速器是解决两侧驱动轮转速差的核心部件，这套差速器齿轮组件的设计，完全围绕实际行驶工况下的扭矩分配需求展开。日常车辆在转弯、颠簸路面行驶时，两侧驱动轮的滚动半径、行驶路径长度存在客观差异，如果没有差速机构强制两侧车轮同速转动，会出现轮胎拖滑、传动系统憋劲、转向阻力陡增的问题，严重时甚至会扭断半轴、打坏传动齿。这套组件采用对称式锥齿轮差速结构，核心包含主减速从动锥齿轮、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及差速器壳体，主减速从动锥齿轮通过螺栓紧固在差速器壳体法兰上，动力从主减速主动锥齿轮输入后，首先带动差速器壳体整体转动，再通过十字轴带动行星齿轮公转，当两侧车轮阻力一致时，行星齿轮不自转，扭矩均匀分配给两侧半轴齿轮，带动车轮同速前进；当两侧车轮阻力出现差值时，行星齿轮在公转的同时绕十字轴自转，自动调整两侧半轴齿轮的转速，实现外侧车轮快转、内侧车轮慢转的差速效果，保证轮胎纯滚动行驶，减少不必要的磨损与动力损耗。

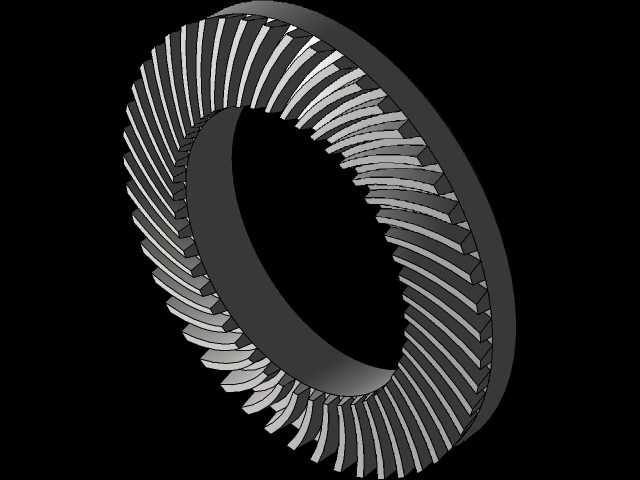

　　从设计思路上看，这套齿轮组件的参数匹配完全贴合传动载荷需求，主减速锥齿轮采用螺旋齿设计，相比直齿锥齿轮，螺旋齿的重合度更高，啮合过程是逐步接触再逐步脱离，传动冲击小、噪音低，承载能力更强，适合传递大扭矩的主减速工况。行星齿轮与半轴齿轮的齿形采用等角速共轭齿面设计，保证差速过程中扭矩传递平稳，不会出现转速突变卡滞的问题。差速器壳体采用分体式结构，十字轴的四个轴颈分别嵌入壳体对应的安装孔内，通过定位销限制轴向窜动，行星齿轮内孔与十字轴轴颈之间预留了合理的配合间隙，同时壳体上对应行星齿轮背面的位置设计了球面耐磨垫片，既可以承受齿轮啮合产生的轴向推力，也能减少齿轮背面与壳体的磨损，垫片磨损后可单独更换，降低后期维护成本。

　　在安装边界与尺寸配合上，这套组件的主减速从动锥齿轮的安装端面与差速器壳体法兰的止口采用过渡配合，保证齿轮的同轴度，避免高速转动时出现动平衡超差的问题。两侧半轴齿轮的内花键参数与对应半轴的外花键完全匹配，花键配合采用大径定心，保证扭矩传递过程中半轴与齿轮无相对窜动。差速器壳体两端的轴颈尺寸与两侧轴承的内孔配合公差控制在合理范围，轴承安装位预留了轴承预紧调整垫片的安装空间，装配时可以通过调整垫片厚度控制轴承预紧力，避免轴承间隙过大导致传动异响，也防止预紧力过大造成轴承过早烧蚀。主减速齿轮的啮合间隙调整通过两侧轴承座的调整螺母实现，装配时可以通过转动调整螺母改变差速器总成的轴向位置，将主减速齿轮副的啮合印痕调整到齿面中间位置，保证齿轮啮合面积符合设计要求，避免偏载打齿。

　　从实际功能特性来看，这套差速器齿轮组件不仅能满足直线行驶时的扭矩均匀传递，在单侧车轮陷入打滑路面时，虽然普通对称式锥齿轮差速器会将扭矩大部分分配给打滑侧车轮，但这套组件的齿轮强度预留了足够的安全系数，可配合差速锁结构使用，当差速锁接合时，差速器壳体与一侧半轴刚性连接，行星齿轮失去自转能力，两侧半轴变成刚性连接，可将全部扭矩传递给有附着力的车轮，帮助车辆脱离打滑路段。齿轮材料选用渗碳合金钢，齿面经过渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，既可以承受啮合过程中的接触应力，避免齿面点蚀，也能承受冲击载荷，防止轮齿断裂。所有齿轮的齿根都经过圆角滚压强化，降低齿根应力集中，提升齿轮的疲劳寿命。在润滑设计上，差速器壳体上开有多个润滑油道孔，齿轮转动时，桥壳内的齿轮油可以通过油道孔进入差速器内部，对行星齿轮、十字轴、半轴齿轮的啮合面以及垫片摩擦面进行充分润滑，同时带走摩擦产生的热量，避免部件过热失效。
