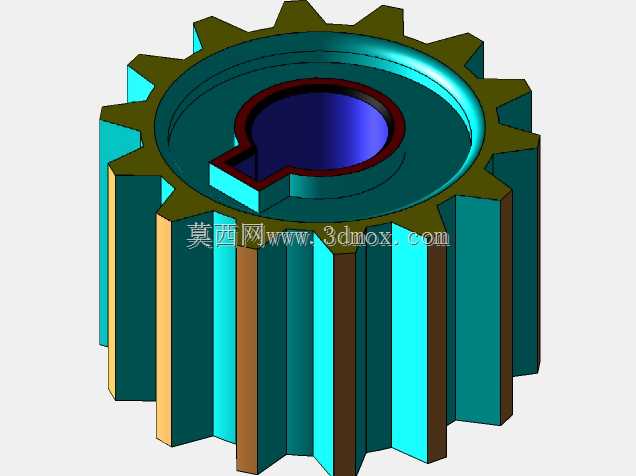

带键槽直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递构件，日常在中小功率的减速传动、进给机构、分度装置中都能见到它的身影，区别于斜齿齿轮，它不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更低，非常适合轴向安装空间受限、传动载荷平稳的工况场景。从结构设计逻辑来看，这款齿轮采用了等齿厚的直齿构型，齿顶圆、齿根圆与内孔保持严格的同轴度要求，建模时齿形部分严格按照渐开线齿廓生成，齿侧预留了合理的啮合侧隙，既可以避免传动过程中出现齿面卡滞，也能容纳润滑脂存留，降低齿面磨损速率。内孔位置设计了标准的平键键槽，这一结构是为了实现齿轮与传动轴的周向固定，传递扭矩时可以避免齿轮与轴之间出现相对转动，

　　键槽的位置与齿形的相对位置经过了相位校准，保证装配后齿轮的动平衡精度，减少高速运转时的径向跳动。齿轮的轮毂部分采用了与齿宽等长的直筒结构，没有额外设计减重孔或者辐板，这种实心轮毂构型适合模数偏小、齿宽尺寸不大的传动场景，既可以保证齿轮整体的结构刚性，在3D打印制作样件时也不需要额外添加支撑结构，成型后齿面的后处理工作量更小。实际选型应用时，需要注意这款齿轮的安装边界：内孔与传动轴采用间隙配合，装配前需要清理键槽边缘的毛刺，避免键装入后出现配合过紧导致的齿轮装偏；齿顶圆与传动箱内壁之间需要预留不小于1.5倍模数的径向间隙，避免运转过程中齿顶与箱壁发生剐蹭；齿轮的轴向定位可以通过轴用挡圈或者轴肩实现，

　　定位端面与齿轮端面的贴合度需要保证在0.02mm以内，防止齿轮运转时出现轴向窜动影响啮合精度。从功能特性上看，这款直齿轮的传动比恒定，在额定载荷下传动效率可以达到96%以上，因为没有轴向力，支撑轴的受力情况更简单，日常维护时只需要定期在齿面涂抹润滑脂即可，不需要频繁调整轴承的轴向间隙，维护成本远低于同参数的斜齿或者锥齿轮结构。设计过程中，齿根部分做了微小的圆角过渡处理，避免齿根处出现应力集中，在承受冲击载荷时可以有效降低齿根断裂的风险，适合在频繁正反转的传动场景中使用。如果是用于3D打印制作功能样件，需要注意齿面的打印层厚设置不超过0.15mm，保证齿廓的成型精度，装配前需要对齿面进行轻微打磨，去除打印产生的层纹，降低啮合时的噪音和磨损速率。在小型自动化设备的进给传动、桌面级机械装置的动力传递、教学演示用的传动机构组装中，这款齿轮都可以直接适配对应的轴径和键槽尺寸，不需要额外进行二次加工，能够大幅缩短机构的组装调试周期。
