玻璃金属质感国际象棋立体摆件设计

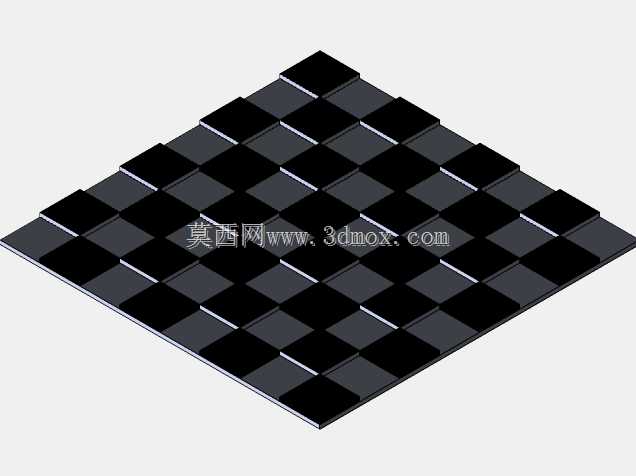

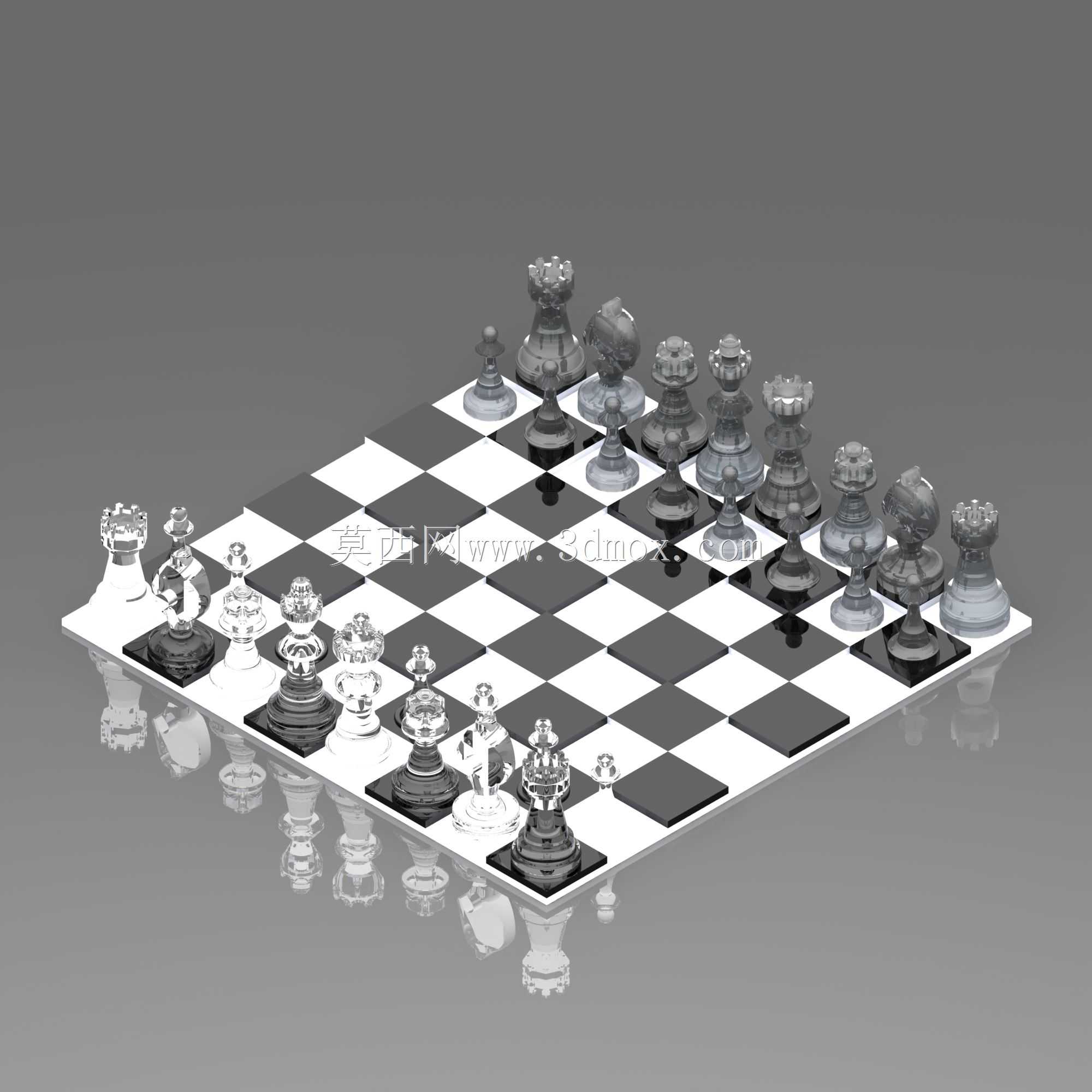

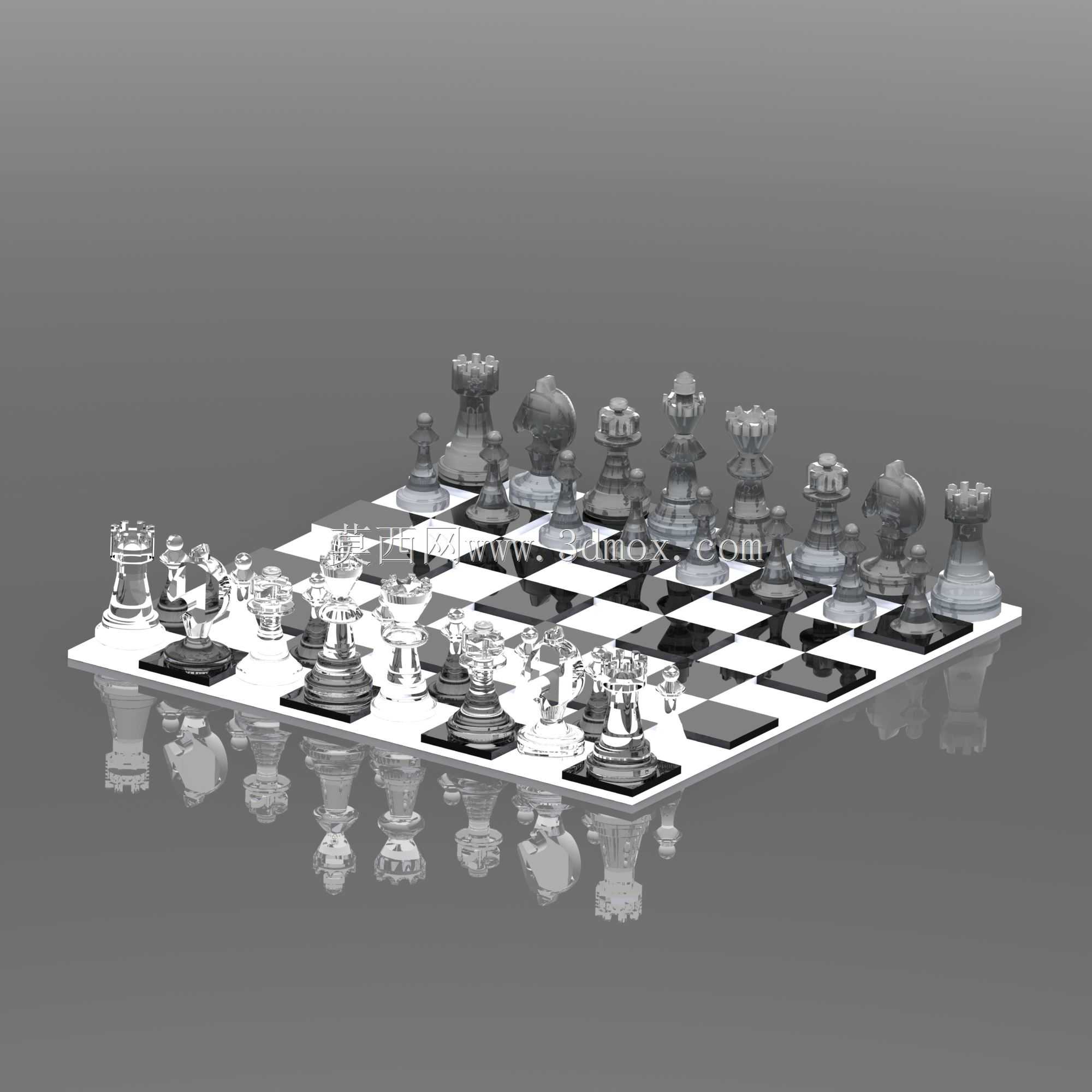

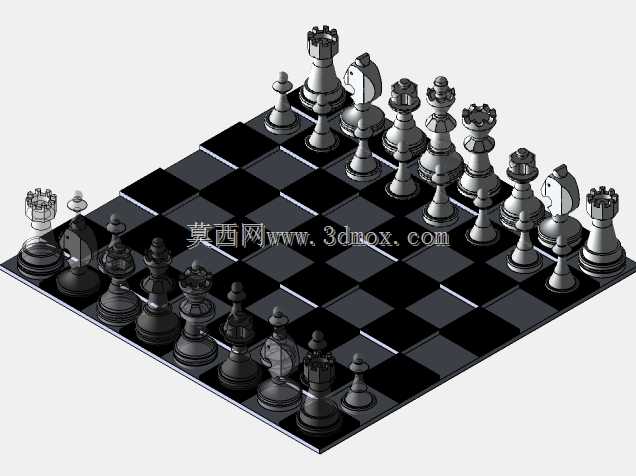

　　这套国际象棋的三维设计，最初是面向文创礼品、高端桌面陈设场景做的结构落地，区别于常规塑料注塑的量产棋具，在造型阶段就兼顾了不同材质加工的适配性，不管是后续做水晶玻璃冷加工、金属压铸还是3D打印光敏树脂后处理，都能直接提取对应曲面做工艺拆分。先从棋盘部分说起，整个棋盘采用8×8的标准格距设计，单格边长控制在45mm，整体外轮廓尺寸为400mm×400mm，棋盘厚度做了12mm的薄型设计，边缘做了1.5mm的R角过渡，避免尖锐棱边在使用过程中造成磕碰，棋盘的黑白格做了0.2mm的微差下沉处理，一方面是在视觉上形成格位的区分，另一方面摆放棋子的时候能有轻微的定位触感，不用刻意对齐就能让棋子落在格位中心，

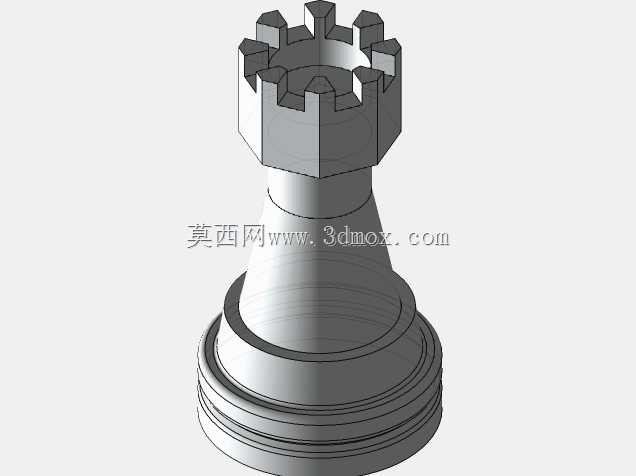

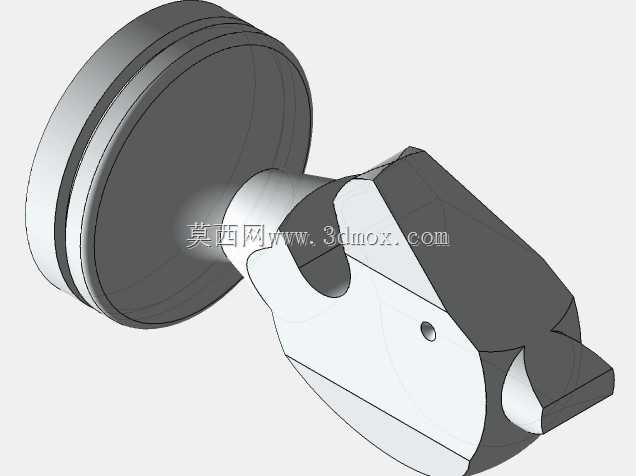

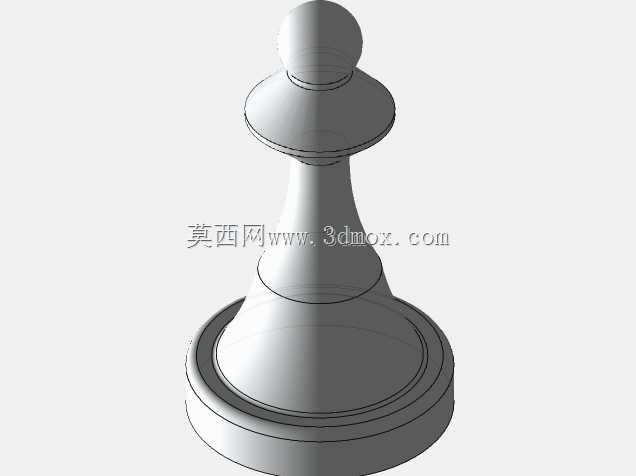

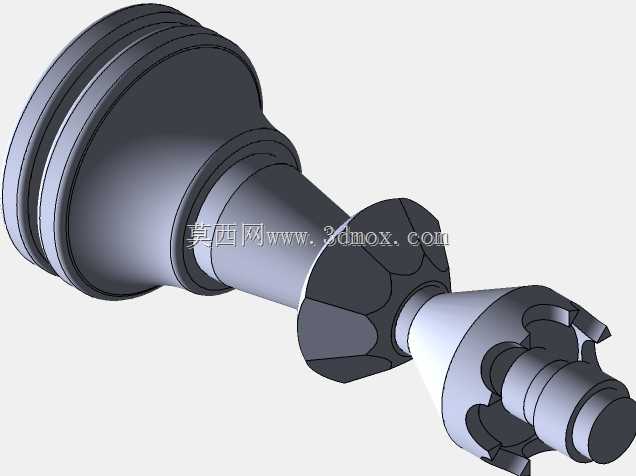

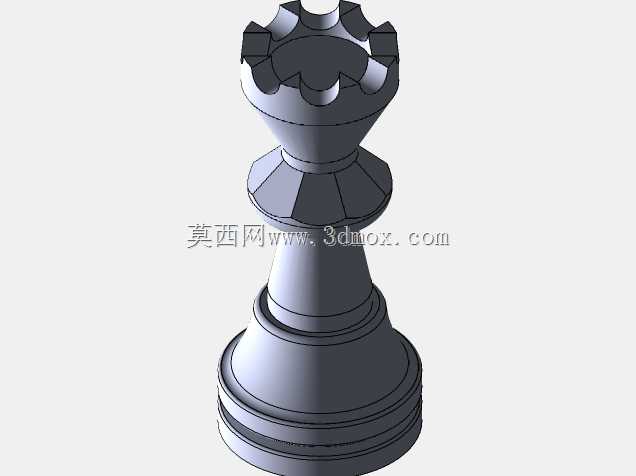

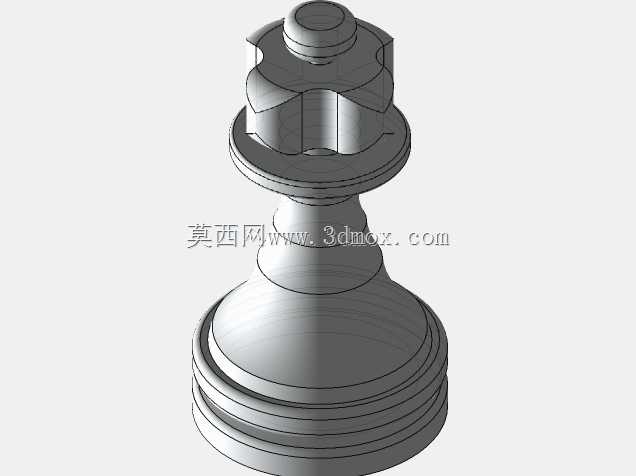

　　日常对弈挪动棋子的时候也不会因为桌面轻微晃动导致棋子移位。棋子部分严格遵循国际棋联的标准比例做了优化，王的高度控制在95mm，底座直径32mm，是整套棋子里最高的件，后高度85mm，象75mm，马70mm，车65mm，兵50mm，所有棋子的底座都做了统一的32mm直径，配重腔预留了8mm的深度，后续加工的时候可以在底座内嵌金属配重块，让单枚棋子的重量控制在35-45g之间，拿取的时候有足够的压手感，不会因为太轻显得廉价，也不会因为过重挪动的时候刮花棋盘表面。马的造型是整套设计里曲面复杂度最高的部分，没有做常规的抽象几何造型，而是参考了写实马头的轮廓做了曲面顺滑处理，所有曲面的G2连续曲率都调整到了0.05以内，

　　不管是做玻璃热弯成型还是金属抛光，都不会出现曲面褶皱或者反光断层的问题，棋子的顶部造型都做了差异化的识别设计，哪怕是视力不佳的使用者，通过触摸顶部轮廓也能快速区分棋子身份，不用刻意低头辨认。在安装边界的考量上，棋盘底部预留了3mm深度的硅胶脚垫安装位，四个脚垫分别布置在距离边缘20mm的四个角位，脚垫直径15mm，安装之后棋盘和桌面之间会形成1mm的间隙，避免桌面的水渍或者灰尘积在棋盘底面，挪动的时候也不会和桌面产生硬摩擦产生噪音。整套模型的装配间隙做了严格的公差匹配，棋子底座和棋盘格位的间隙控制在0.3mm，既不会因为间隙太小卡滞，也不会因为间隙太大导致棋子摆放歪斜。从实际使用场景来看，这套设计除了满足日常对弈的功能需求之外，

　　也适配商务礼品、家居陈设的场景，曲面拆分的时候特意把所有外观面都做了拔模角度校验，如果后续要开模做量产，不需要再额外做曲面修复，直接就能导出模流分析用的实体文件，不同材质的工艺适配也提前做了预留：做玻璃材质的时候，所有棱角都做了不小于0.5mm的圆角，避免冷加工的时候出现崩边；做金属材质的时候，壁厚均匀控制在2.5mm，压铸的时候不会出现缩孔或者壁厚不均导致的变形；做3D打印验证的时候，所有悬空面都加了45度的自支撑角度，打印的时候不需要额外加太多支撑，后处理打磨的工作量能减少60%以上。棋盘的格位分色也做了结构上的区分，不是单纯的贴图分色，而是把黑白格做成了可拆分的嵌件结构，后续加工的时候可以用不同材质的板材镶嵌，比如黑格用黑檀木或者黑色亚克力，白格用白水晶或者磨砂金属，不需要后期做表面喷涂，使用过程中也不会出现掉漆磨损的问题。棋子的表面处理也预留了不同工艺的余量，做高光效果的时候曲面余量留0.1mm做抛光，做磨砂效果的时候直接在建模阶段就把表面粗糙度的纹理做在曲面上，不需要后期做喷砂处理。另外在结构细节上，所有棋子的重心都做了配平计算，重心点落在底座中心往上1/3的位置，哪怕棋子被碰到倾斜30度也能自动回正，不会轻易歪倒，日常使用的时候哪怕不小心碰到棋盘边缘，棋子也不会大面积倾倒打乱棋局。棋盘的边缘做了5mm宽度的标识位，可以后续蚀刻棋位坐标，满足正式比赛对棋具的标识要求，不需要额外再做坐标印刷。
