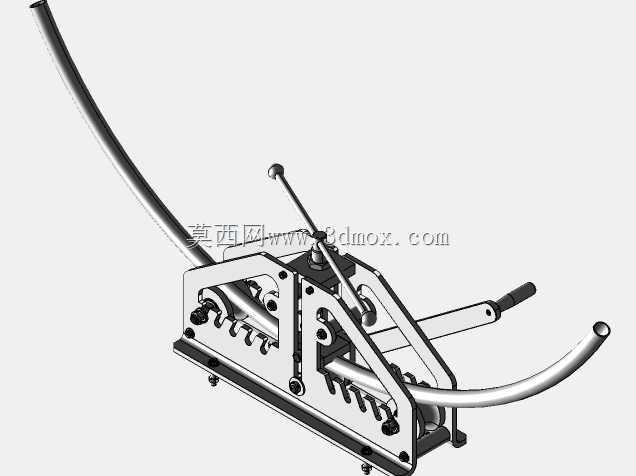

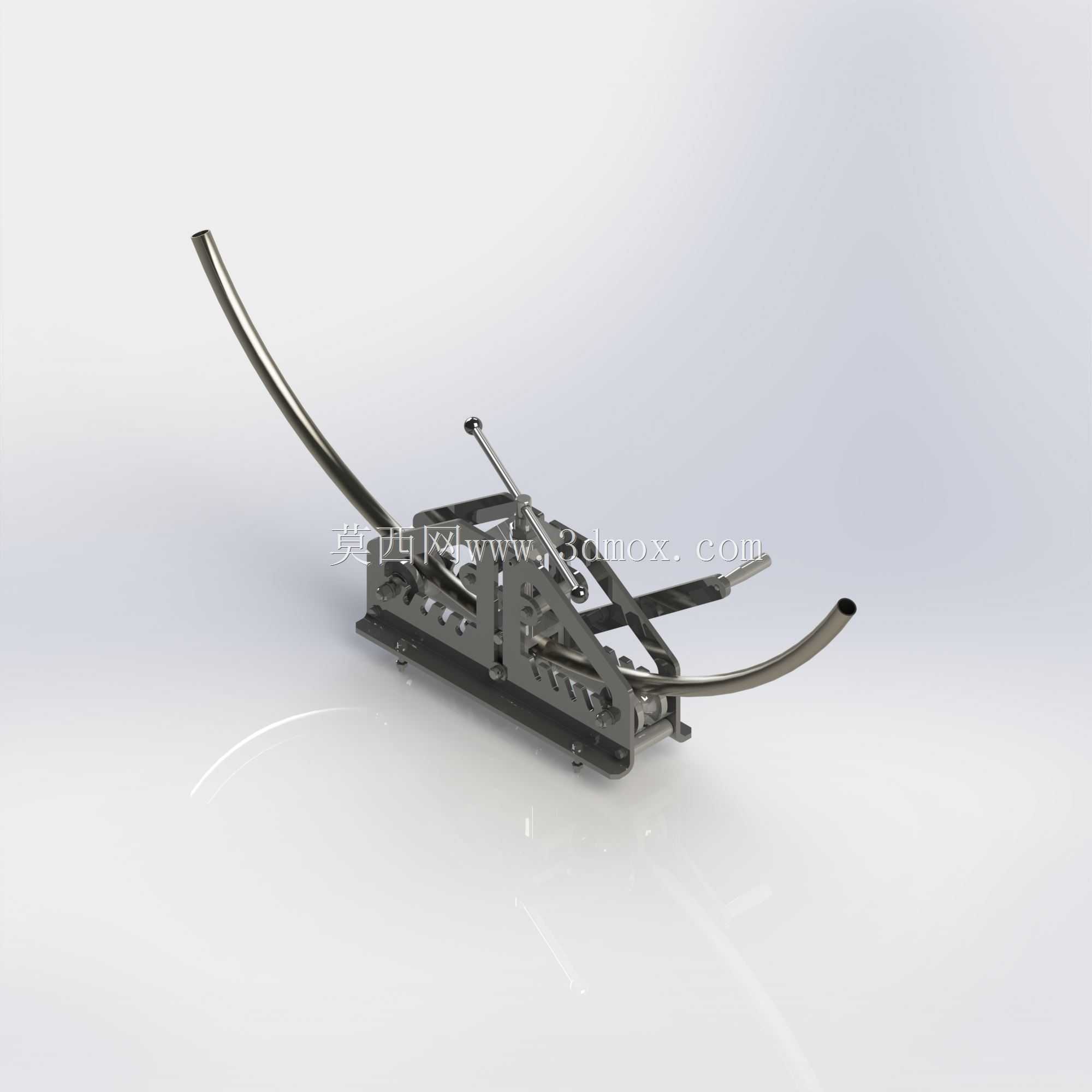

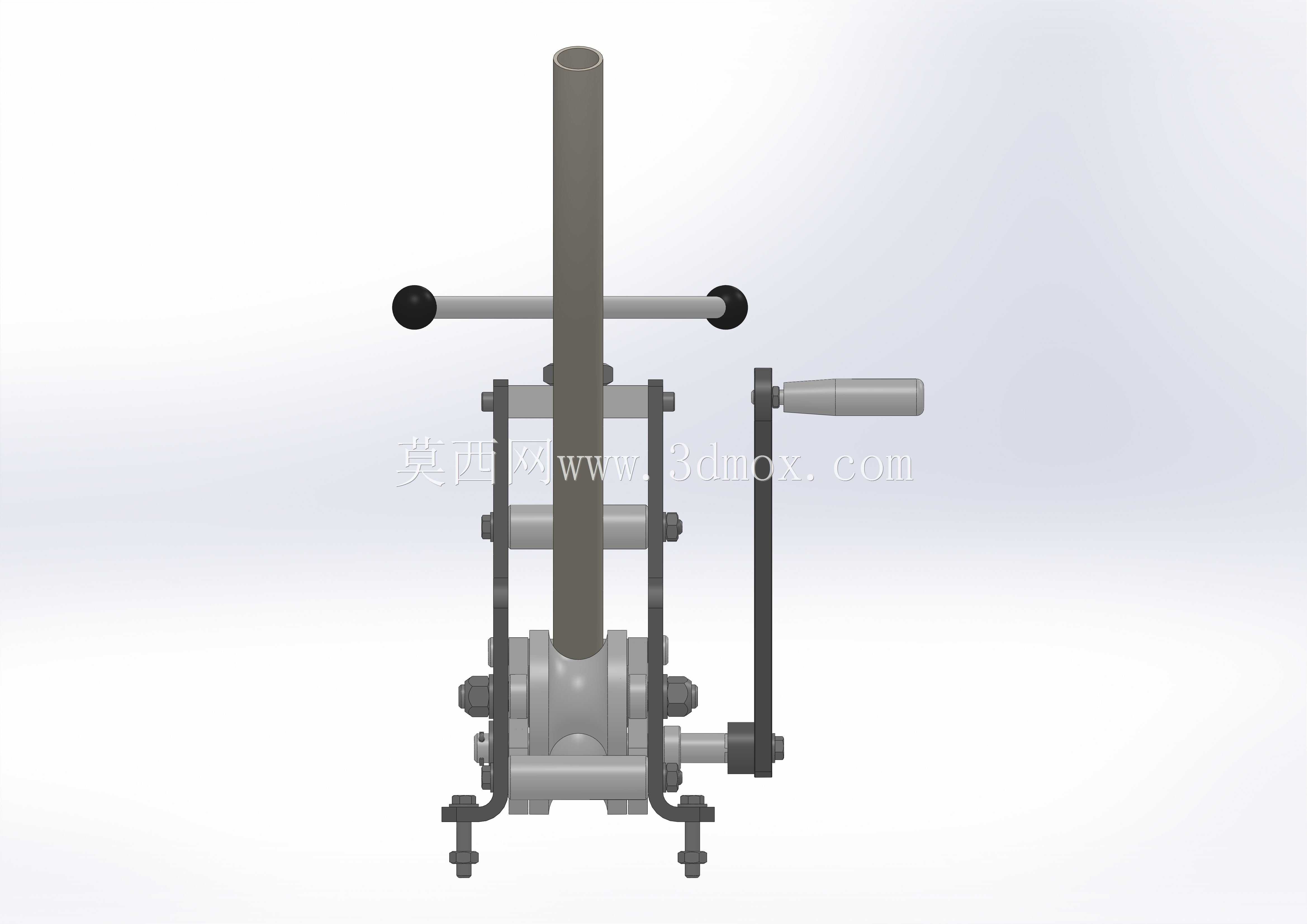

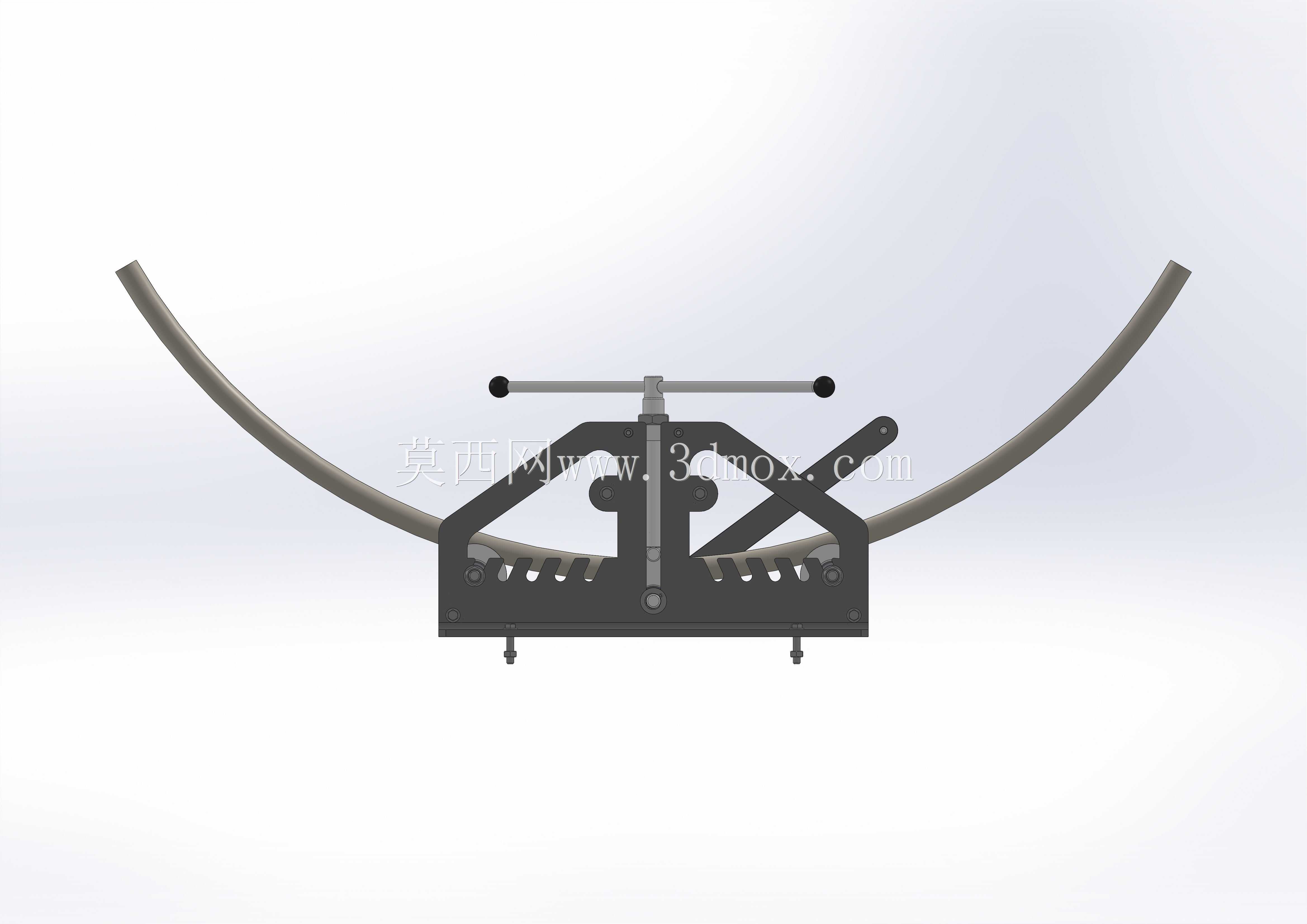

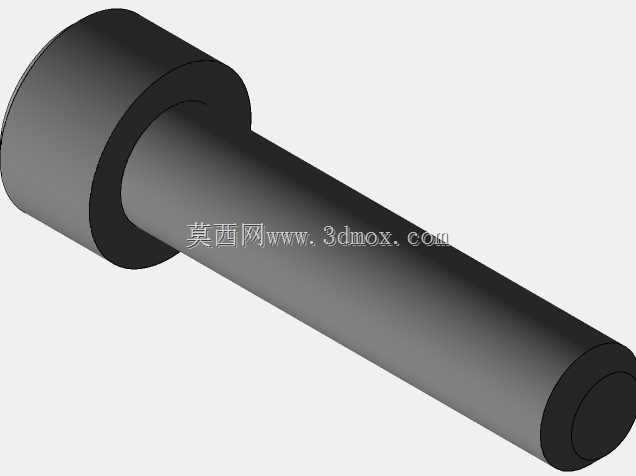

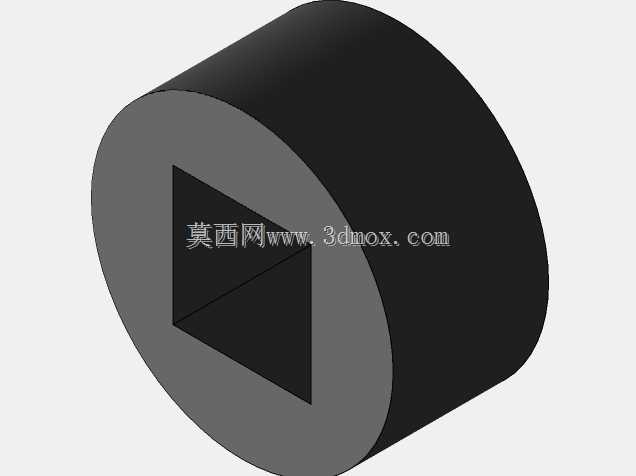

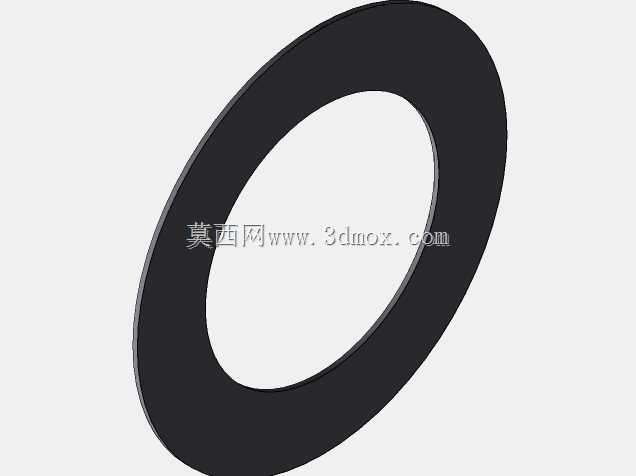

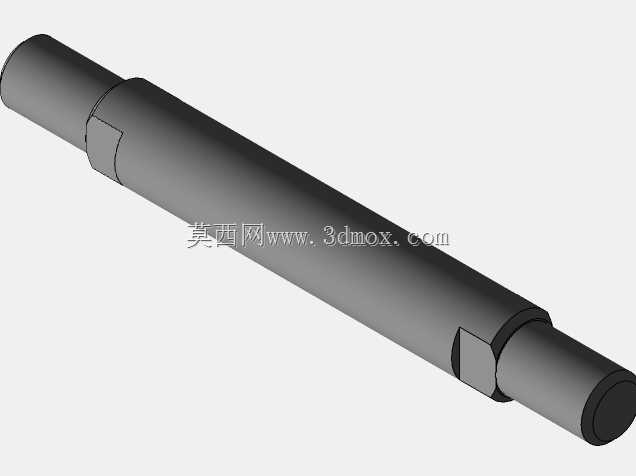

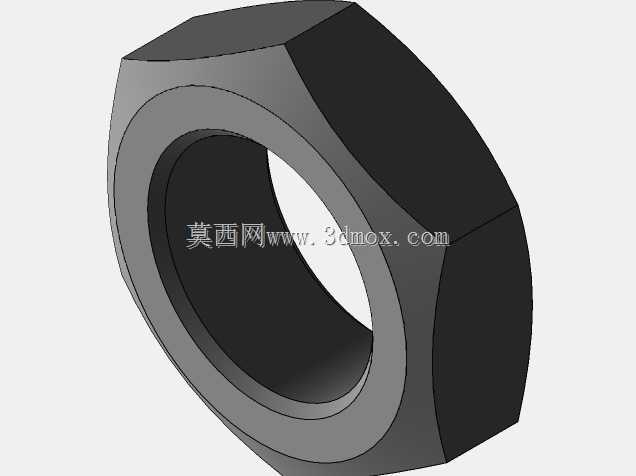

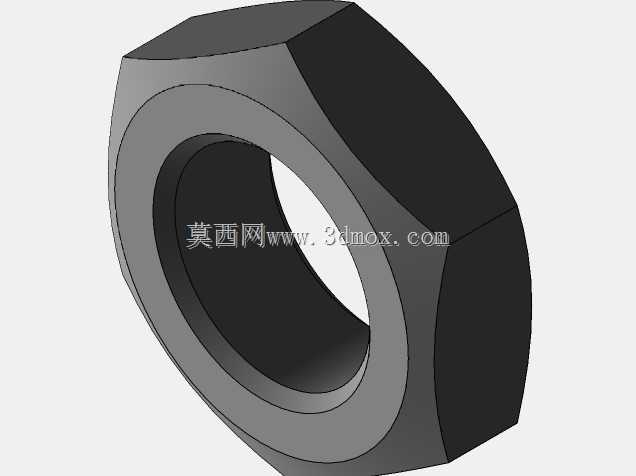

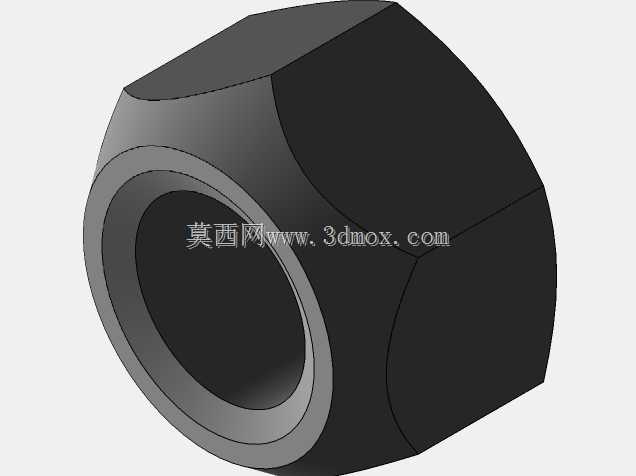

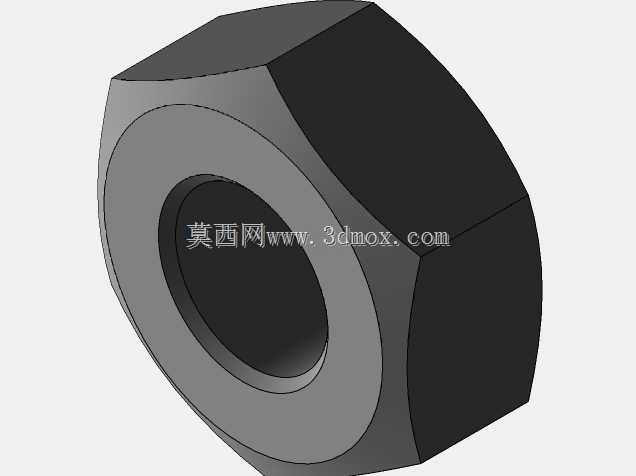

手动管材弯曲成型加工工装结构

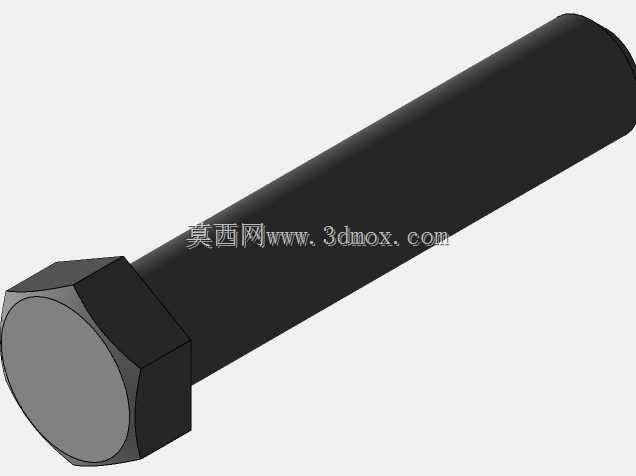

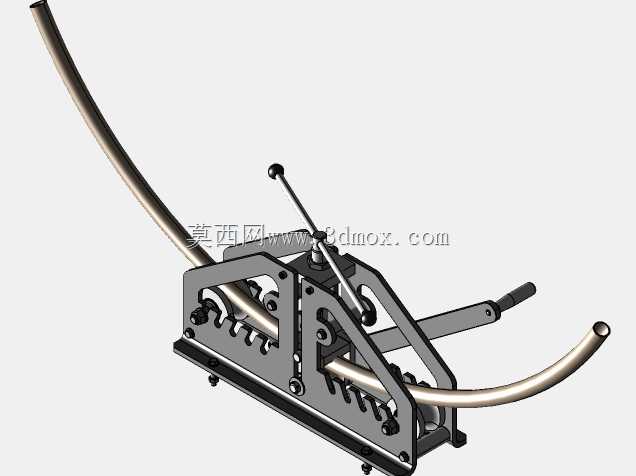

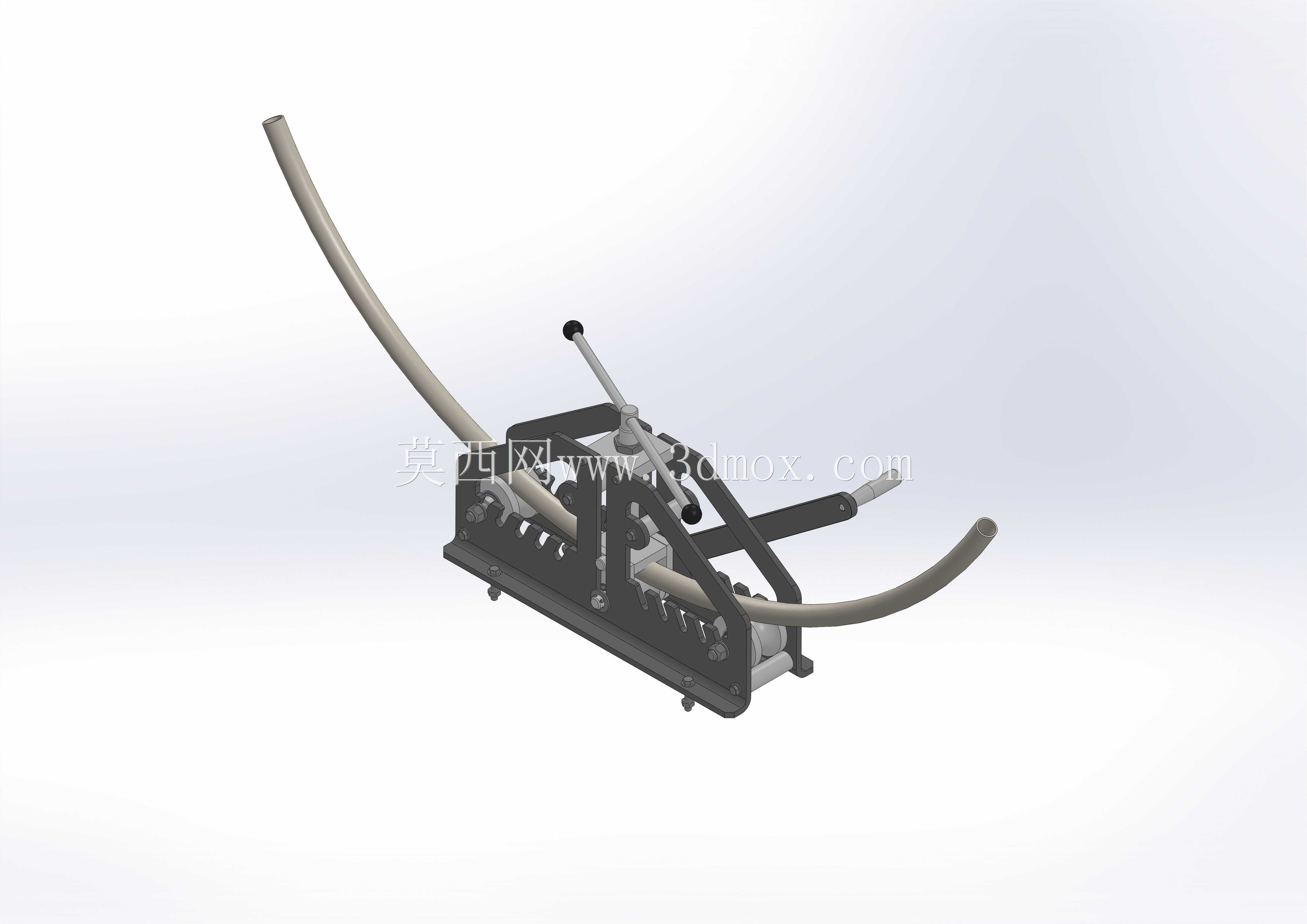

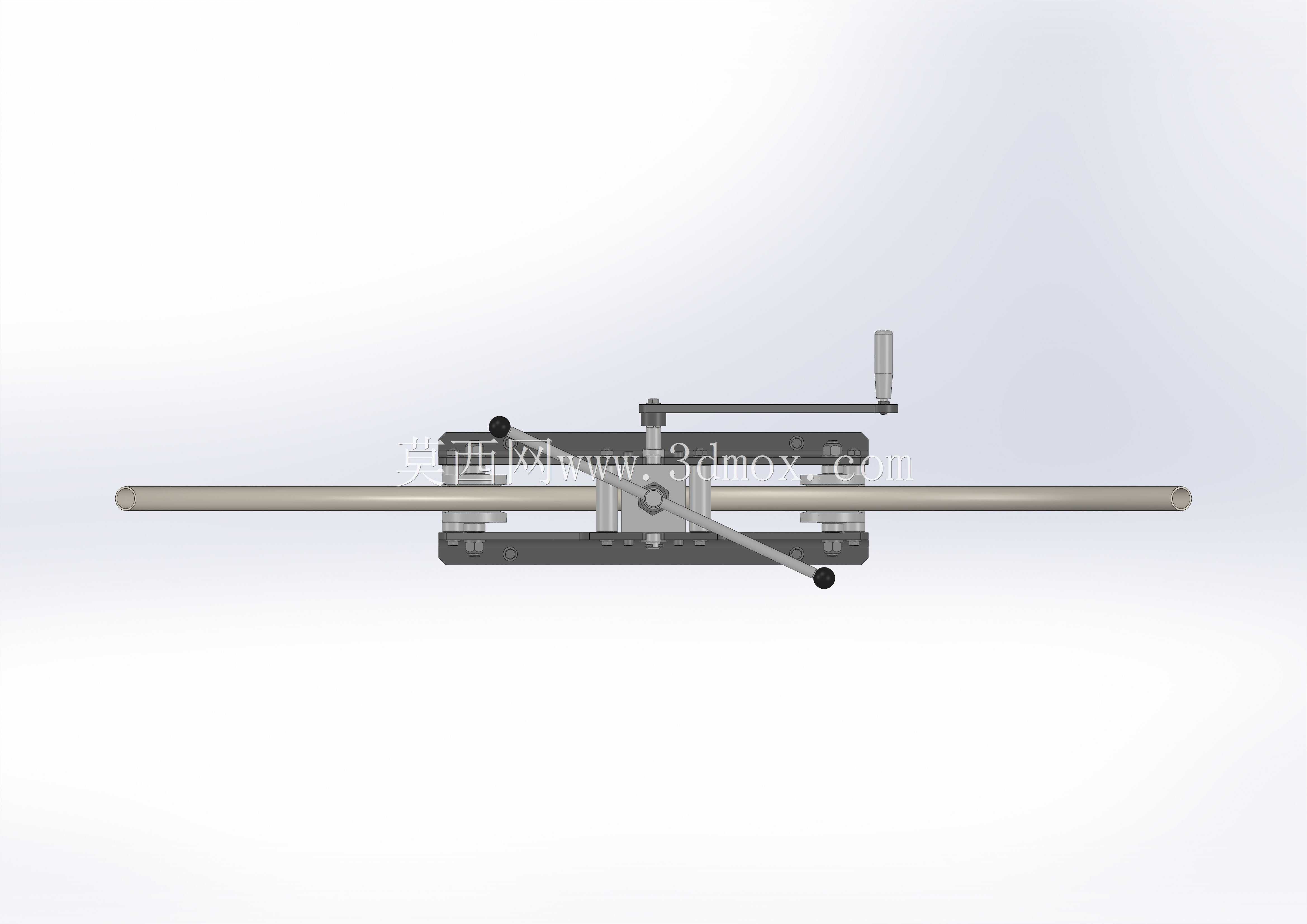

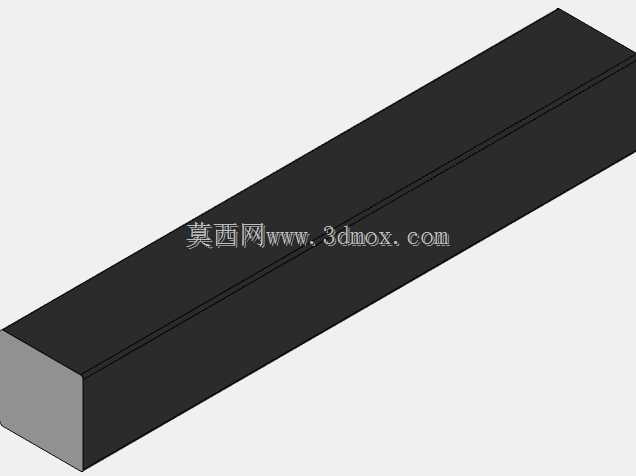

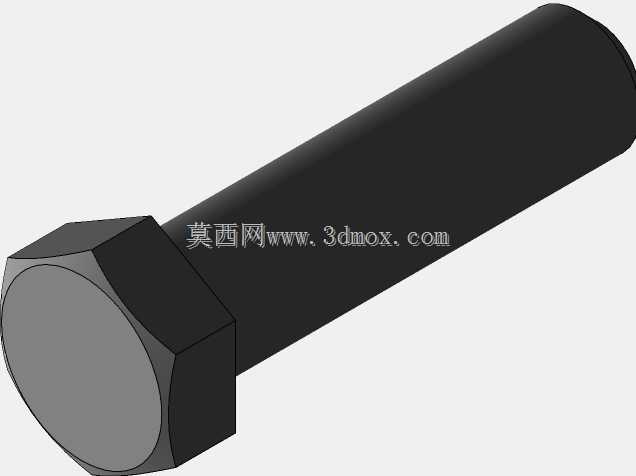

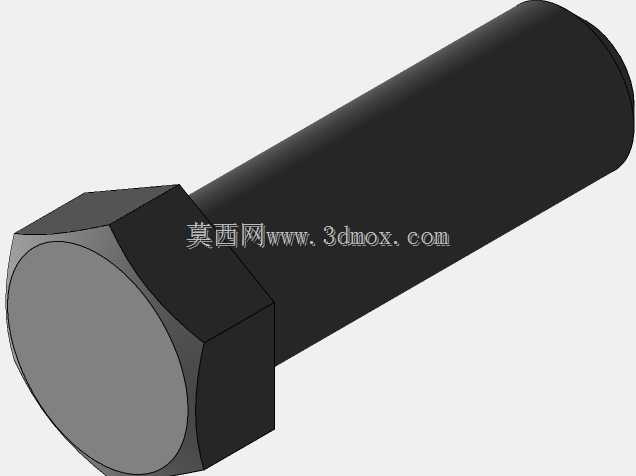

　　这款手动弯管工装主要面向小型五金加工、现场管线布设、维修维保类作业场景，在无动力气源、电源的野外作业、零散小批量管材加工场景下具备极强的适配性，无需外接动力源即可完成金属圆管的定角度弯曲作业，可覆盖常见小口径金属管材的冷弯加工需求，避免热弯带来的管材内壁氧化、形变不均等问题。从结构设计逻辑来看，整套工装采用分体式模块化布局，底部安装基座预留了标准螺栓固定孔位，可直接夹持在台虎钳上或通过螺栓固定在工作台面，安装边界尺寸适配常规钳工工作台的安装范围，无需额外定制安装基座，作业时可根据操作空间灵活选择固定方式，基座整体采用框架式焊接结构，在保证整体刚性的前提下控制了整体重量，单人即可完成搬运与布设。

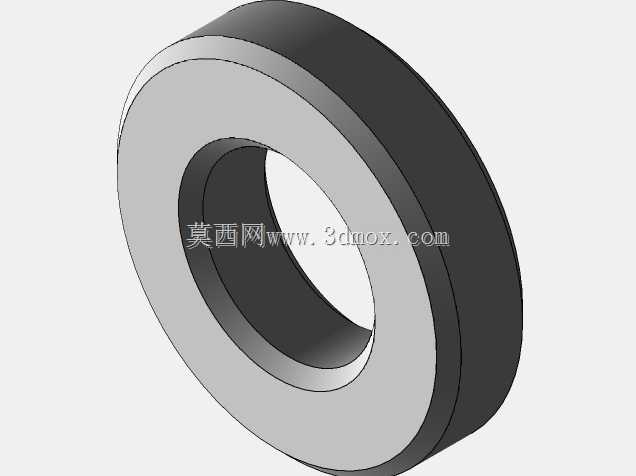

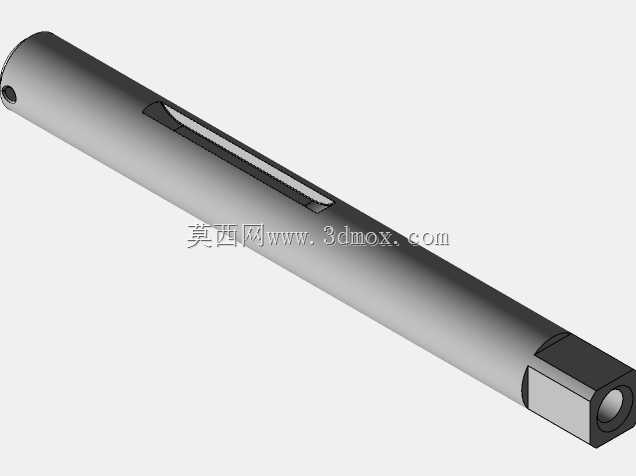

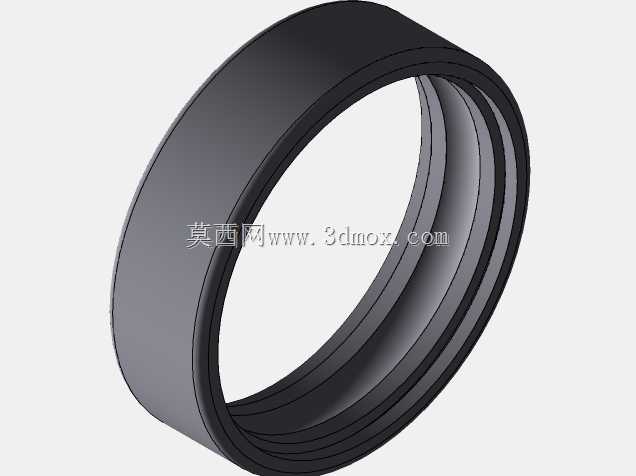

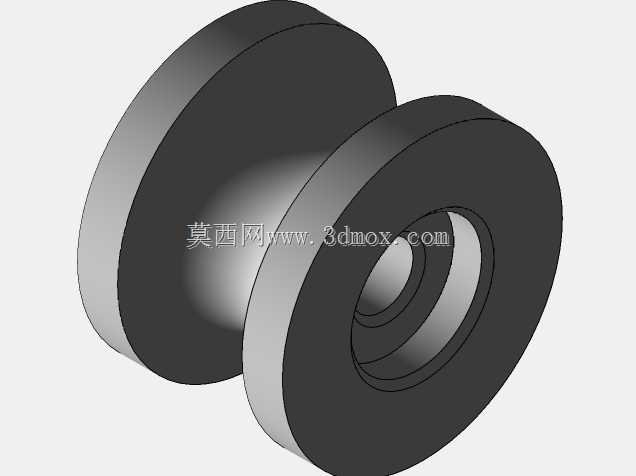

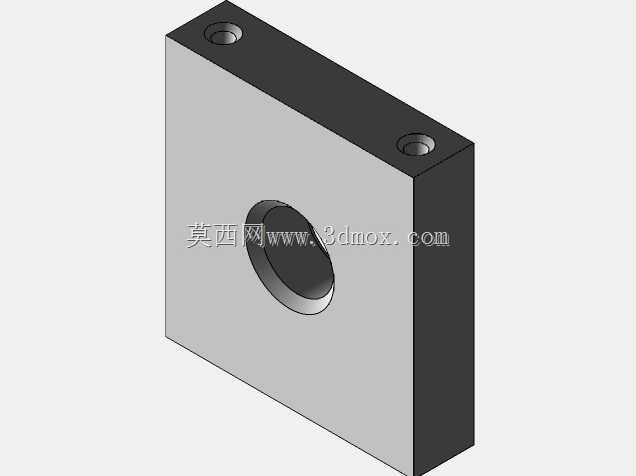

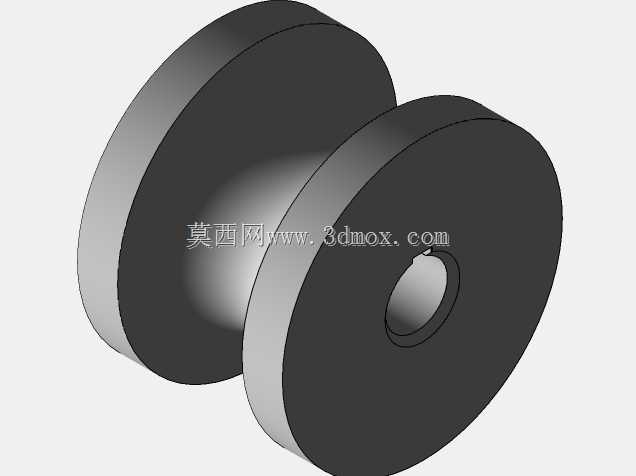

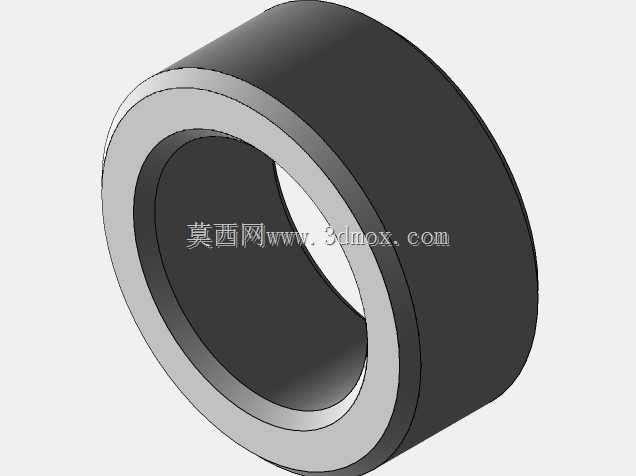

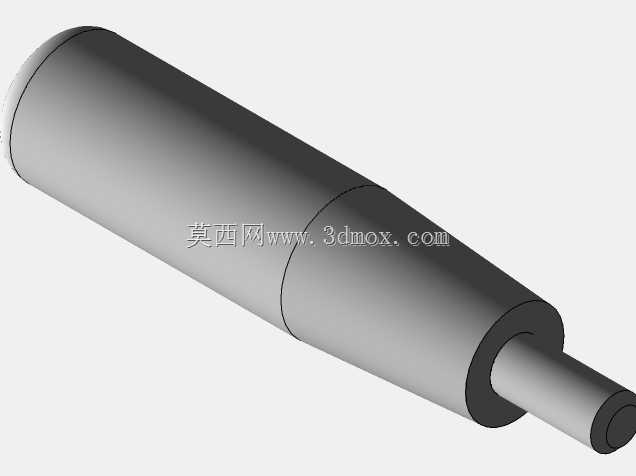

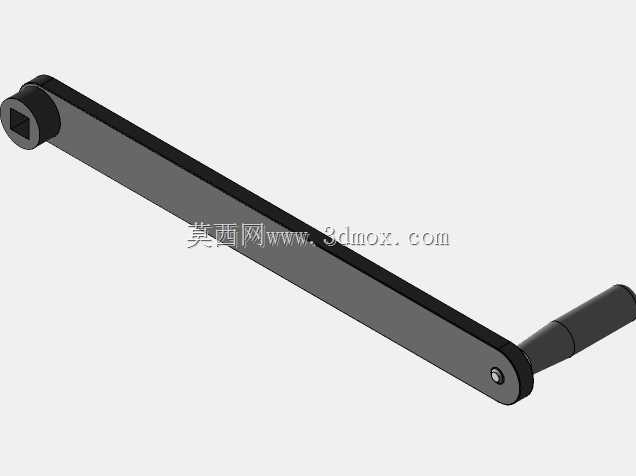

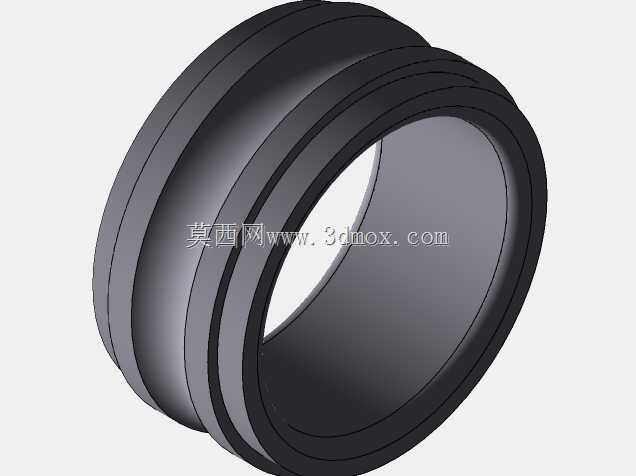

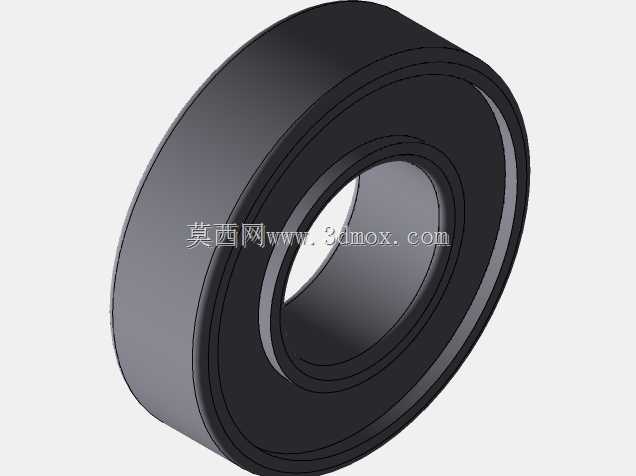

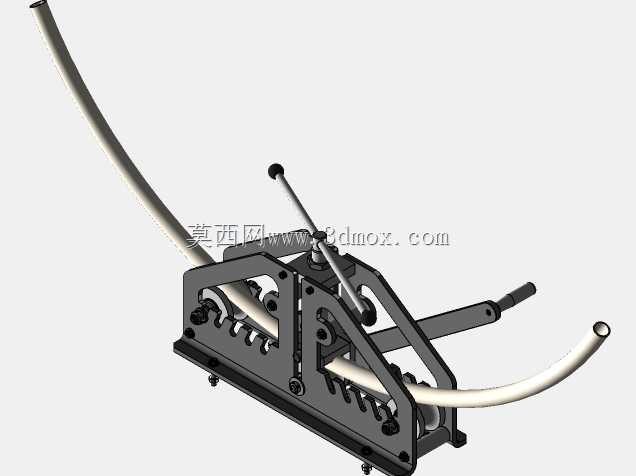

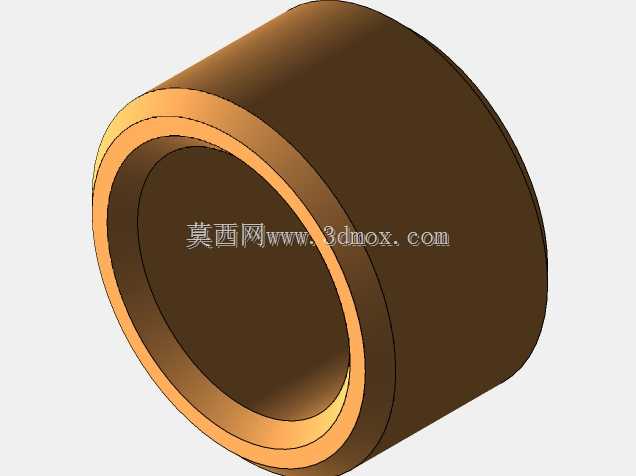

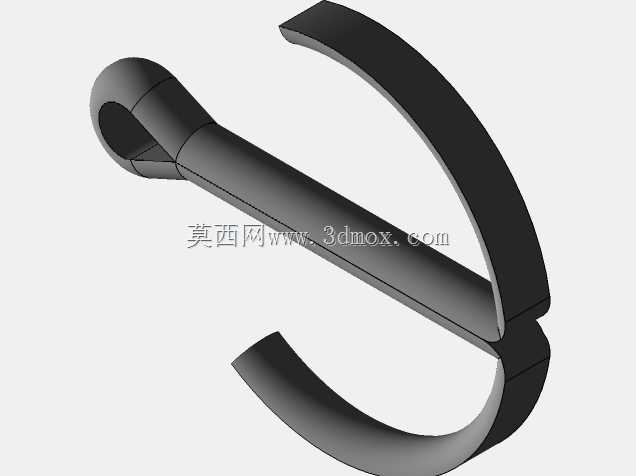

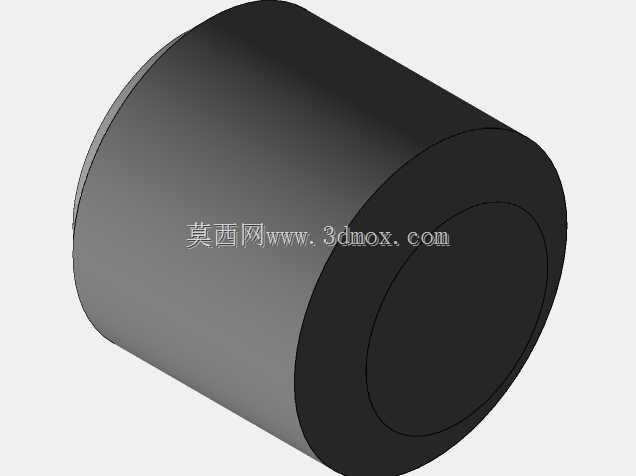

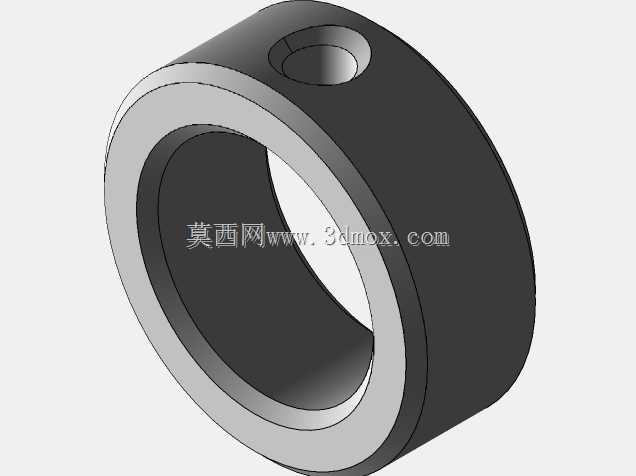

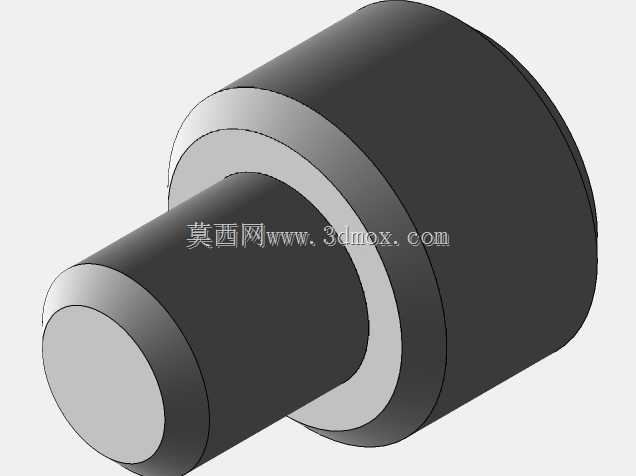

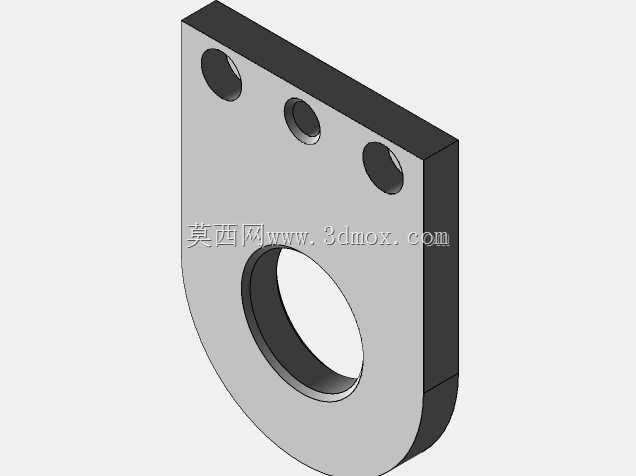

　　核心弯曲执行组件采用成型轮模配合靠模的结构设计，轮模的圆弧槽与待加工管材外径完全匹配，弯曲作业时靠模随操作手柄的杠杆力推动管材沿轮模圆弧面进给，可保证弯曲段管材的圆度，避免出现管壁瘪陷、褶皱等常见冷弯缺陷，长手柄的杠杆力臂设计经过力学优化，操作人员仅需施加较小的手部作用力即可完成管材弯曲，大幅降低长时间作业的劳动强度。导向限位组件可根据目标弯曲角度调整限位挡块位置，作业时可快速定位弯曲角度，无需每次作业前重复测量校准，适配不同折弯角度的加工需求，可完成0到180度范围内的任意角度管材弯曲，弯曲半径由配套轮模决定，更换对应规格的轮模即可适配不同外径、不同弯曲半径的管材加工需求。整套结构的运动副均采用耐磨衬套设计，

　　长期反复使用也不会出现旷量，可保证弯曲成型精度，所有受力部件均经过强度校核，在额定加工管径范围内作业不会出现结构变形或断裂问题，日常维护仅需定期在运动铰接点加注润滑脂即可，无需复杂的保养流程。在管线安装现场、小型五金加工门店、教学实训场景中，这类手动弯管工装可替代大型电动弯管设备完成小批量管材加工作业，不需要复杂的操作培训，新操作人员仅需简单熟悉操作流程即可加工出合格的弯管工件，弯曲后的管材可直接用于护栏安装、液压管路布设、小型金属框架制作等场景，成型后的管材弯曲段过渡平滑，尺寸一致性好，可满足常规装配的精度要求。
