带法兰安装座的铰接支撑固定构件

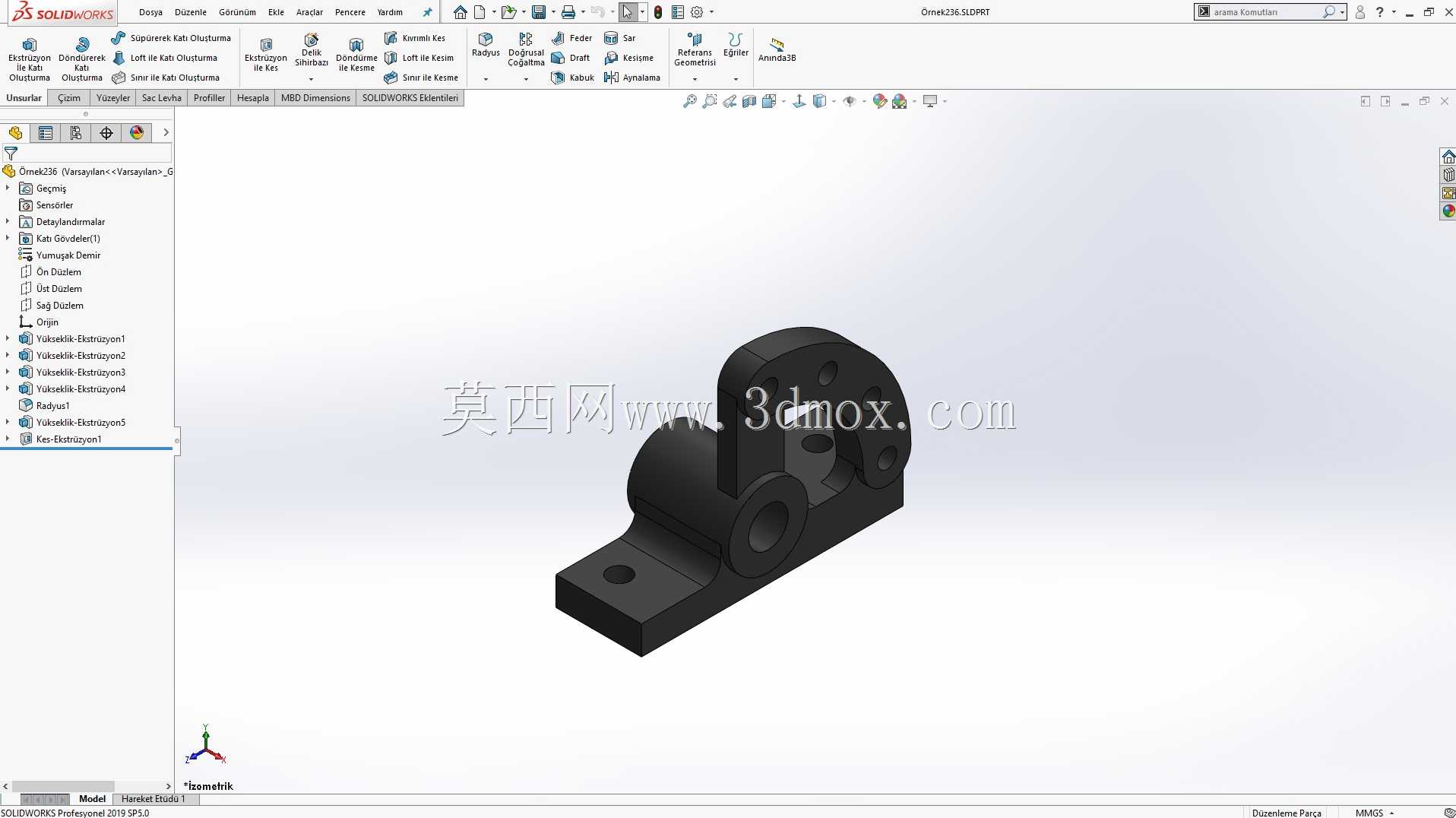

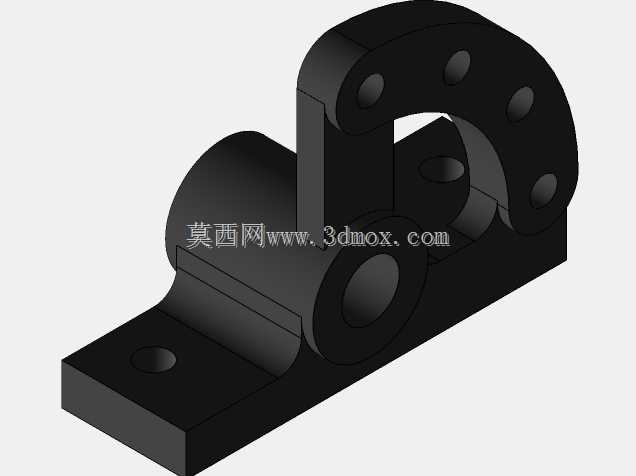

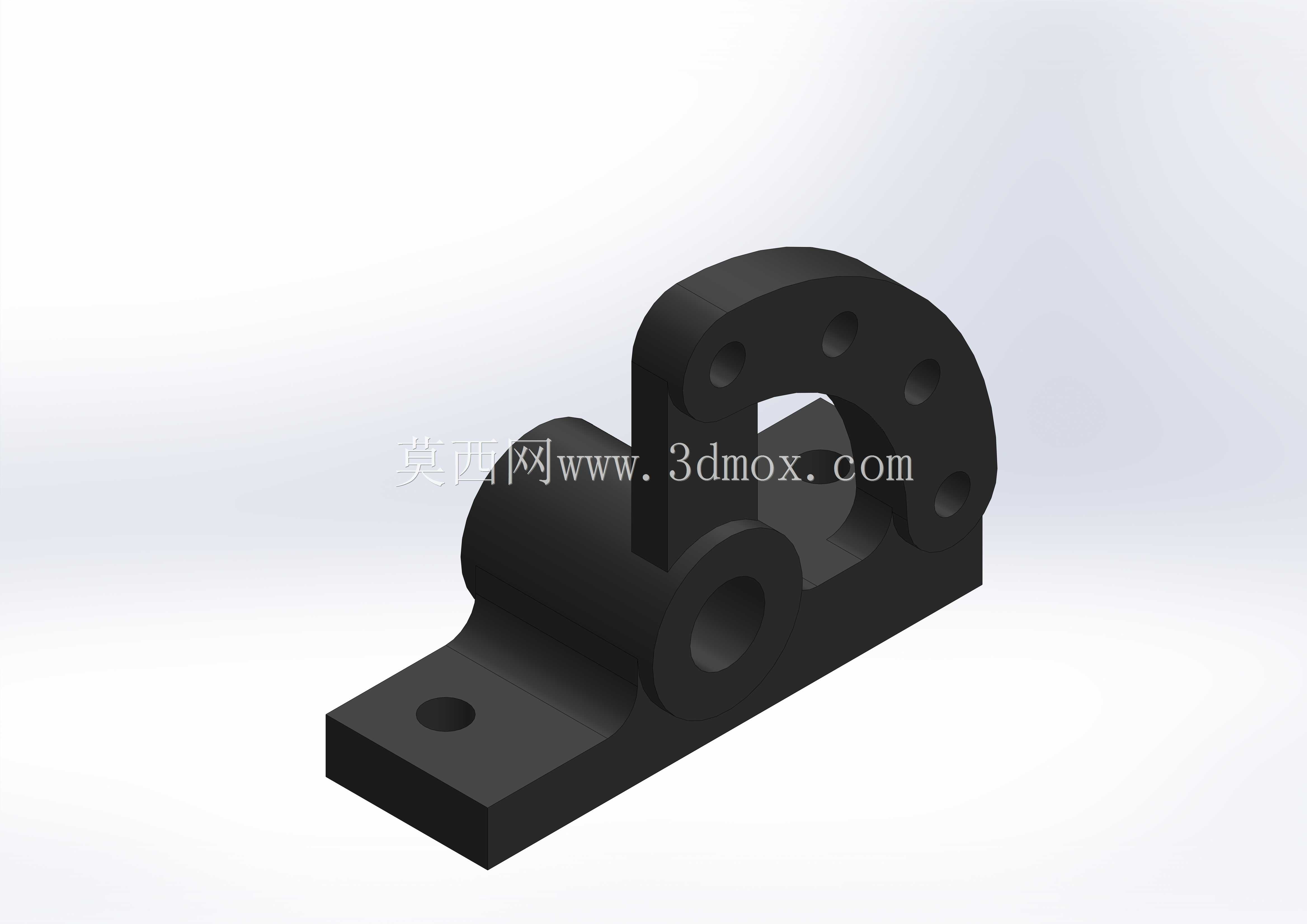

　　这类带法兰结构的铰接支撑构件，常应用在轻工输送线、小型工装夹具的铰接点位，也可作为非标自动化设备中摆臂组件的根部固定座使用，核心作用是为摆动类杆件提供稳定的回转支撑，同时通过底部安装面与设备机架完成刚性连接，避免铰接点位在长期往复摆动中出现位移松脱。从结构设计逻辑来看，构件整体采用一体化铸钢或铣削成型思路，底部为带单安装孔的矩形安装底板，底板厚度根据承载载荷设定，可适配M8-M12规格的内六角螺栓完成与机架面的锁附，安装时需保证底板与机架贴合面的平面度误差不超过0.05mm，避免螺栓锁紧后构件出现内应力导致铰接孔同轴度偏差。构件上部的半圆形法兰盘上均匀分布多个安装孔，可用于固定端盖、限位挡板或者传感器安装支架，

　　法兰盘与下方的铰接套筒为一体化结构，铰接套筒的内孔精度按H7公差加工，可适配同直径的销轴或者直线轴承，满足摆臂绕固定轴回转的运动需求，套筒外侧的加强筋从底板一直延伸到法兰盘根部，有效提升构件在承受径向载荷时的结构强度，避免长期受载后出现套筒与底板连接处的断裂问题。在实际安装边界上，构件整体的安装占用空间较小，底板的长宽尺寸可适配40系列铝型材的安装槽位，也可直接固定在钢板焊接的机架面上，铰接孔的中心高度经过精准核算，保证配套摆臂安装后回转过程中不会与周边的设备构件产生运动干涉。设计过程中特意将法兰盘的安装孔做了沉头处理，锁附螺栓后螺栓头不会突出法兰端面，避免摆臂摆动时与螺栓头发生刮擦，铰接套筒的两端预留了卡簧槽位，

　　可安装轴用卡簧对销轴进行轴向限位，防止设备运行过程中销轴出现轴向窜动。这类构件在实际使用中，通常会在铰接孔内加装自润滑铜套或者滚针轴承，降低摆臂回转时的摩擦阻力，减少长期运行后的磨损量，维护时仅需定期加注润滑脂即可保证铰接点位的运转顺畅，无需频繁拆解更换部件。针对不同的载荷场景，可通过调整底板厚度、加强筋宽度以及铰接孔直径来适配不同的承载需求，当应用在重载摆臂场景时，可将底板的单安装孔改为双孔结构，进一步提升与机架连接的抗剪切能力，法兰盘上的孔位也可根据实际安装的附件类型调整孔距与孔径，无需改动整体的主体结构即可完成适配。构件的外形过渡处全部采用圆角处理，避免应力集中导致的结构失效，所有加工面的粗糙度控制在Ra3.2以内，

　　非加工面做喷塑或者发黑处理，提升构件的防锈能力，适配车间多尘、有少量切削液飞溅的工作环境。在装配流程上，需要先将构件通过底板螺栓固定在机架上，校验铰接孔的水平度误差不超过0.02mm/100mm后再锁紧螺栓，之后再装入铜套与销轴，完成摆臂的安装，最后通过法兰盘上的孔位安装行程限位开关，设定摆臂的摆动极限位置，避免摆臂超程造成设备损坏。
