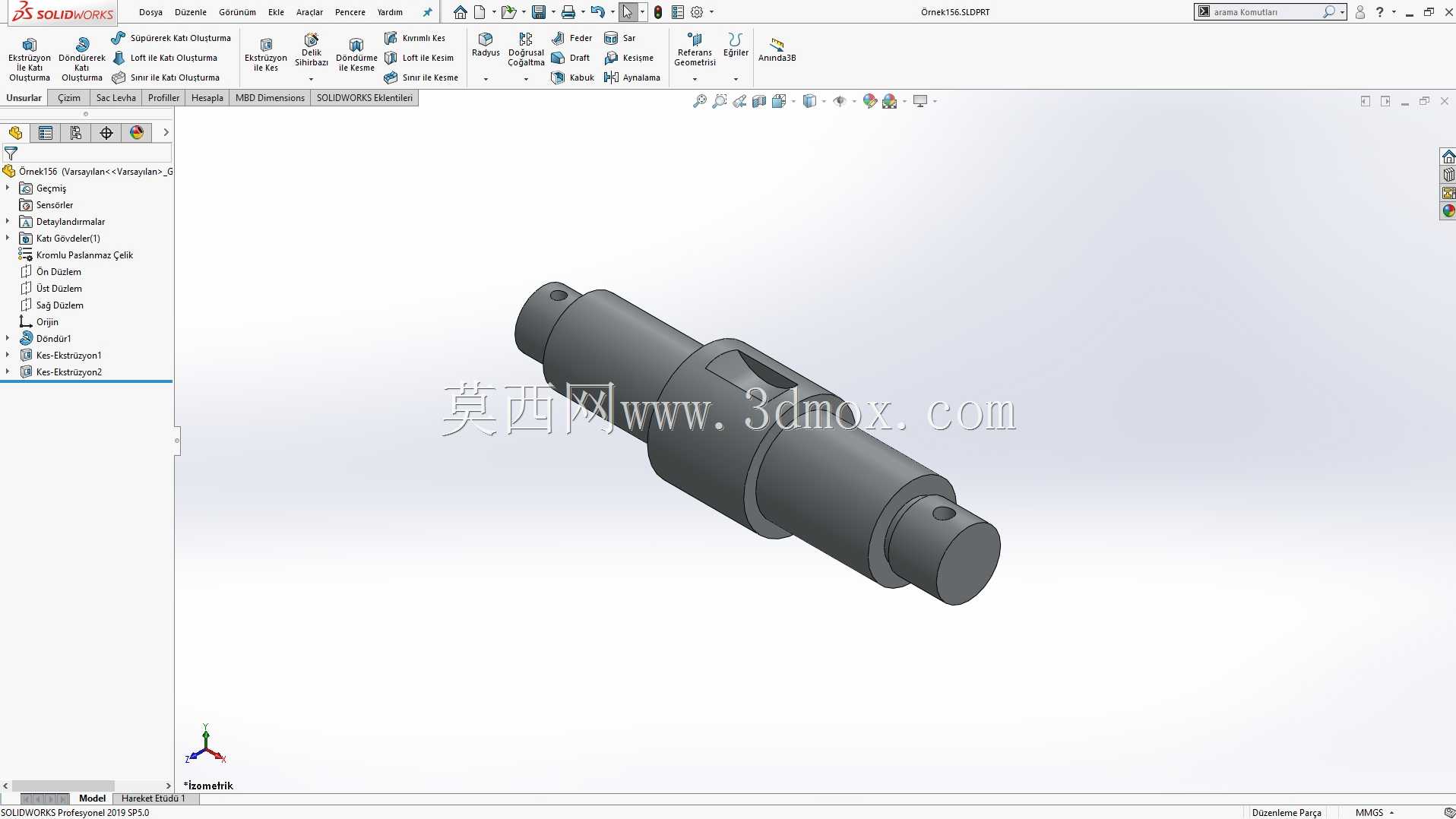

阶梯式传动轴结构三维设计

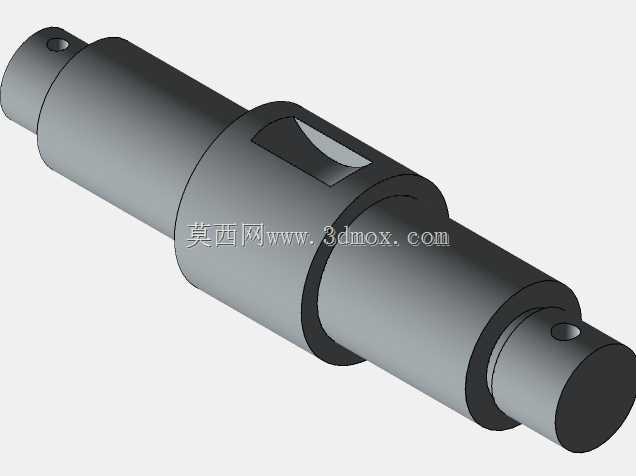

　　轴类零件作为旋转传动机构的核心承载构件，在各类动力传递场景中承担着扭矩传输、旋转支撑、零件定位的多重作用，这款阶梯式传动轴的设计，完全围绕常规减速传动单元的实际装配需求展开，没有冗余的装饰性结构，所有外圆、轴肩、孔位、键槽的设置都对应实际装配链路里的配合需求。从结构布局来看，整根轴采用多段阶梯变径设计，不同直径的轴段分别对应不同的配合零件：最外侧的小直径轴段用于安装轴承内圈，轴肩高度严格匹配轴承内圈的定位尺寸要求，既保证轴承装配到位后不会发生轴向窜动，又不会因为轴肩过高影响轴承的拆卸维护；中间直径最大的轴段是扭矩传递的核心承载段，表面加工有标准平键键槽，用于和传动齿轮、带轮或者联轴器的轮毂配合，通过键连接实现周向固定，

　　传递输入端输入的旋转扭矩；轴段上预留的径向小孔，是用于穿装锁紧销的结构，当轴上装配的零件完成轴向定位后，可通过销钉实现二次防松，避免设备在启停冲击、变载荷运行状态下，配合零件出现周向打滑或者轴向移位的问题。在实际应用场景中，这类传动轴广泛适配中小型减速箱、轻工输送设备、小型机床进给机构、农用机械传动单元等场景，不同轴段的直径差形成的天然轴肩，不需要额外加装定位套就能实现各配合零件的轴向定位，能有效减少装配环节的零件数量，降低整体传动组件的装配复杂度。设计过程中，各轴段的过渡位置都设置了合理的圆角过渡，避免直角台阶带来的应力集中问题，毕竟轴类零件在长期承受交变扭转载荷、弯曲载荷的工况下，应力集中位置是疲劳裂纹最先萌生的区域，

　　合适的过渡圆角能大幅提升零件的疲劳寿命，减少长期运行过程中断轴的风险。从安装边界来看，整根轴的轴向尺寸完全匹配常规轴承座的跨距设计，两端支撑轴段的同轴度公差在建模阶段就做了严格的约束，保证装配后轴的旋转跳动量控制在允许范围内，不会出现运转卡滞、轴承偏磨的问题；键槽的位置设置在轴段的承载中心区域，宽度和深度尺寸符合通用传动件的配合标准，不需要二次加工就能和标准平键、标准轮毂实现适配；两端的中心孔结构完全符合机加工工艺要求，在车削、外圆磨加工环节可以直接用顶尖顶持完成全轴段的加工，不需要额外设计工艺装夹结构，能有效降低零件的加工难度，提升加工精度的一致性。在功能特性上，这款轴的结构设计兼顾了承载能力和装配便利性，

　　轴段直径的变化完全遵循等强度设计原则，在扭矩传递路径上的轴段直径满足扭转强度要求，支撑位置的轴段直径满足弯曲刚度要求，不会出现局部强度不足导致的变形问题，也不会因为过度增加轴径带来整体重量过大、材料浪费的问题。实际选型适配时，只需要核对两端支撑轴段的直径和轴承内孔尺寸匹配、中间传动段的键槽尺寸和配合轮毂的键槽尺寸一致、轴的总长度满足安装腔的轴向空间要求，就可以直接替换同规格的现有传动轴，不需要对周边的轴承座、传动件做额外的结构修改。建模过程中对所有配合面的尺寸公差都做了隐含的工艺考量，比如和轴承配合的轴段采用基孔制的过渡配合公差带，和传动轮毂配合的轴段采用间隙适中的过渡配合，既保证装配时不会因为过盈量太大导致装配困难，也不会因为间隙太大出现运转晃动的问题；轴上所有需要磨削加工的表面，都预留了合理的加工余量，退刀槽、砂轮越程槽的尺寸都符合机械加工的工艺规范，不会出现加工时刀具无法退刀、磨削无法到位的工艺问题。这类阶梯轴的结构是机械传动领域应用最广泛的轴类结构形式，没有特殊的定制化异形结构，所有结构要素都符合通用机械设计标准，不管是用于新设备的传动结构设计，还是用于现有设备的维修替换建模，都能直接作为结构参考，帮助设计人员快速完成轴系组件的搭配校验，减少重复建模的工作量，也能在虚拟装配环节提前验证各零件的配合间隙、定位关系是否合理，避免实际加工装配时出现干涉、定位失效的问题。
