螺旋输送绞龙叶片轴结构设计

　　在散料输送类设备的核心构件选型与设计环节，螺旋绞龙轴是决定输送效率、物料适配性的核心部件，这类构件广泛应用在粉体、颗粒状、半流体类物料的水平、倾斜甚至短距离垂直输送场景中，从粮食加工产线的原粮转运、饲料生产的配料输送，到建材行业的水泥粉料推送、环保领域的污泥输送，再到化工行业的颗粒原料给料，都能见到这类螺旋轴结构的应用。

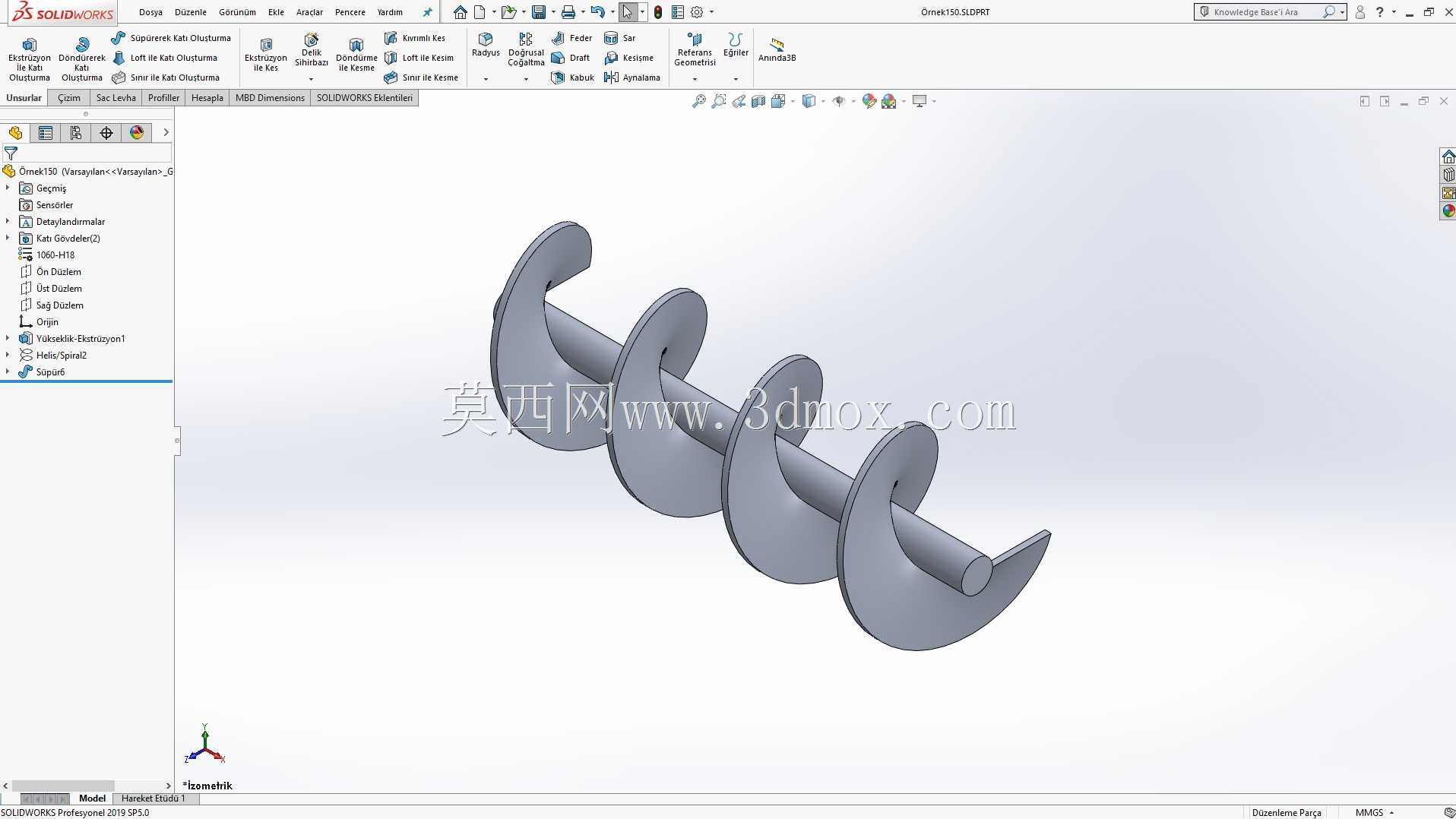

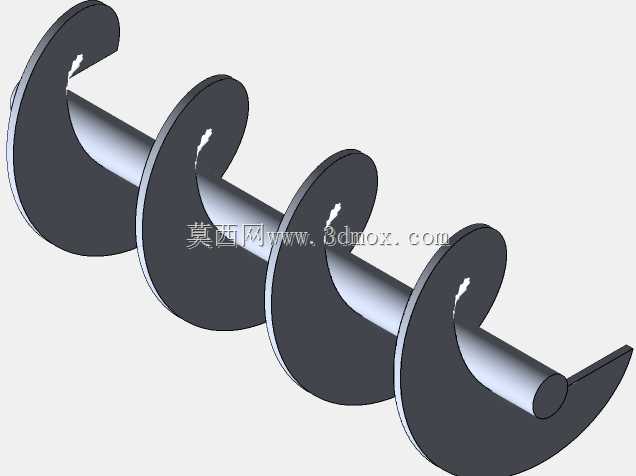

　　从实际工程落地的角度看，这类螺旋轴的设计首先要匹配输送物料的特性，比如针对磨琢性较强的矿粉类物料，叶片外缘的厚度需要做加厚处理，避免长期运行过程中物料冲刷导致的叶片过早磨损；针对粘性较大、容易结团的物料，叶片表面的粗糙度需要控制在较低水平，同时螺距的设计要适当放大，减少物料在叶片间隙间的粘附堵塞。本次设计的螺旋轴采用等螺距连续螺旋叶片结构，中心轴为实心圆钢材质，叶片与中心轴采用连续满焊连接，保证整体结构的抗扭强度，避免大负载输送过程中叶片与轴体脱焊变形。

　　设计过程中首先要确定的是输送能力对应的螺距与轴径匹配关系，当设备采用水平布置时，螺距通常取螺旋叶片公称直径的0.8-1倍，倾斜布置时螺距需要根据倾斜角度适当缩小，避免物料受重力作用反向滑落。叶片的螺旋升角需要结合物料的安息角调整，保证物料在叶片旋转过程中能够沿轴向平稳推进，不会随叶片做圆周方向的无效翻滚。中心轴的直径选择需要兼顾抗扭刚度与物料过流面积，轴径过大会挤占叶片间的有效输送空间，降低单位时间的物料输送量；轴径过小则会在长距离输送、大负载工况下出现轴体挠曲变形，导致叶片外缘与输送槽内壁刮蹭，增大运行阻力甚至卡滞。

　　安装边界方面，这类螺旋轴的两端需要配置带座轴承作为支撑，轴端的密封结构需要根据输送物料的特性选择，针对粉尘类物料采用毡圈密封即可，针对流体、半流体类物料则需要采用机械密封结构，避免物料泄漏进入轴承座造成轴承损坏。轴体与驱动端的连接通常采用联轴器直连，部分需要调速的工况会搭配减速电机与变频驱动，根据实际输送量需求调整轴的旋转转速。需要注意的是，螺旋轴的动平衡校正也是设计与加工环节不可忽略的步骤，尤其是长度超过2米的长轴结构，需要在焊后完成整体动平衡测试，避免高速运行过程中出现大幅振动，影响整机的运行稳定性与轴承使用寿命。

　　从结构细节来看，连续螺旋叶片的成型通常采用专用的螺旋叶片冷轧机加工，或者采用单片叶片拉伸成型后焊接到轴体上，冷轧成型的叶片表面精度更高、成型一致性更好，适合批量标准化生产；单片拉伸焊接的方式则更适合非标准规格、小批量的定制化设计场景。叶片的外缘通常会根据工况做耐磨处理，比如堆焊耐磨层、加装可更换的耐磨刮片，延长构件的整体使用寿命，减少设备维护过程中的停机更换时间。在实际装配过程中，需要保证螺旋轴与输送槽体的同轴度，叶片外缘与槽体内壁的间隙要控制在合理范围，间隙过大会残留物料造成输送效率下降，间隙过小则容易因为加工、安装误差出现刮蹭卡滞。

　　这类螺旋轴的功能核心是通过旋转的螺旋叶片将物料沿轴向推移，在输送过程中不会产生物料的大幅扬起，整体结构密封性能好，适合对防尘、防泄漏有要求的生产场景，相比皮带输送、斗式提升等输送形式，螺旋输送的结构更紧凑，占用的安装空间更小，能够在较小的空间内完成物料的转运，同时可以在输送过程中同步完成物料的混合、搅拌、加热等工艺环节，适配多种生产工艺的集成需求。设计时还要考虑物料的进料与出料位置匹配，进料口通常设置在螺旋轴的起始端上方，出料口根据工艺需求设置在输送段的末端或者中间指定位置，对应位置的叶片需要做适当的结构调整，避免物料在出料口位置堆积堵塞。
