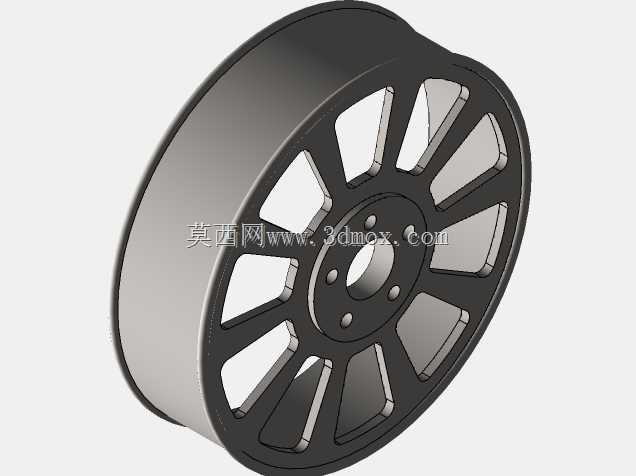

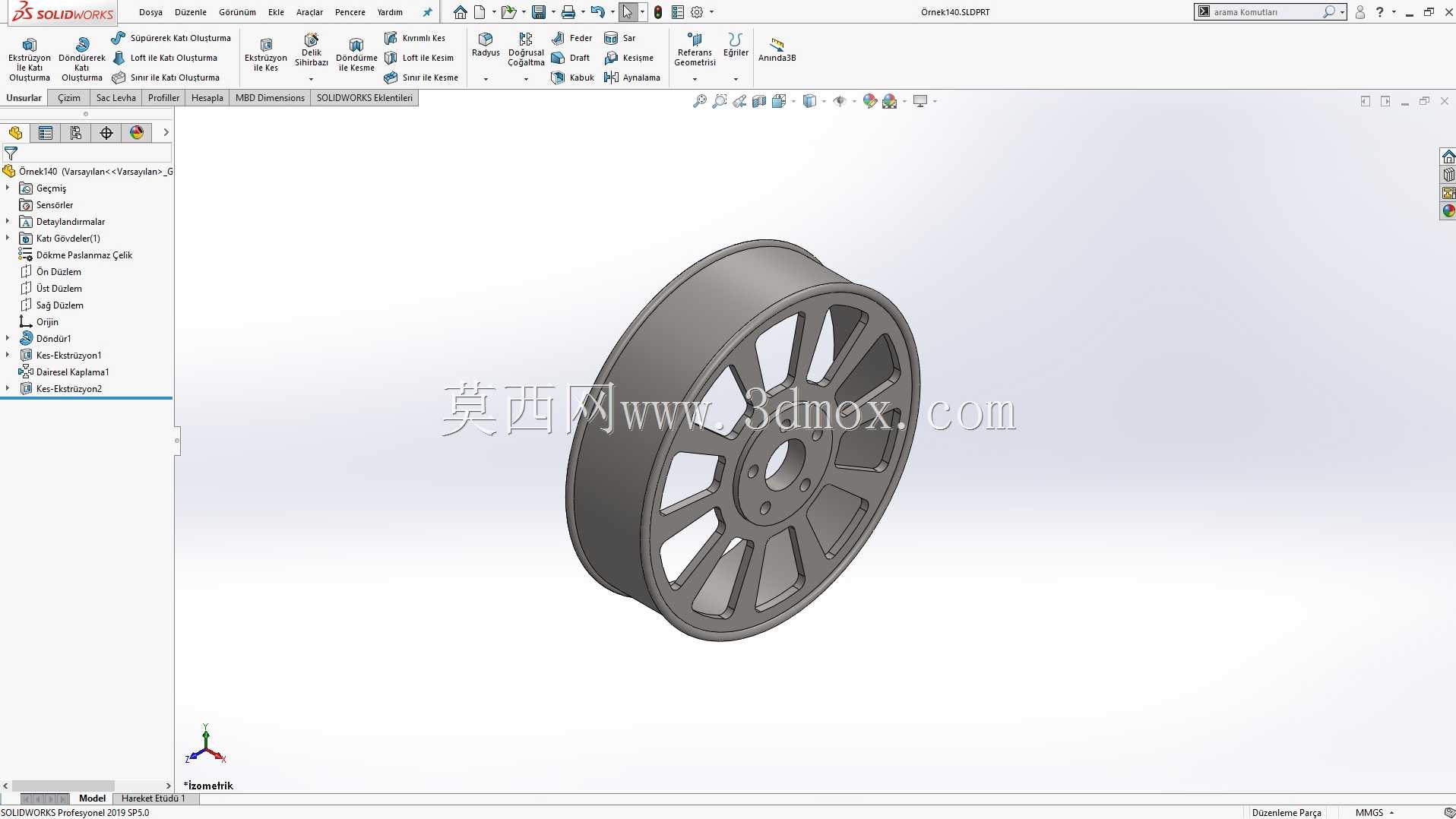

140规格汽车轮毂SolidWorks结构设计

　　做汽车行走系统相关设计的工程师都清楚，轮毂作为连接轮胎与车桥的核心承载部件，其结构合理性直接关系到整车行驶的平顺性、安全性与NVH表现，本次的140规格轮毂设计，是针对小排量乘用车日常通勤场景开发的适配结构，在建模阶段就充分考虑了实际装车后的各类边界约束。从实际应用场景来看，这类规格的轮毂主要适配A0级乘用车、低速电动乘用车的非驱动轮或小载荷驱动轮，日常行驶工况覆盖城市铺装路面、轻度非铺装路面的通行需求，需要承受垂直方向的静载荷、行驶过程中的动冲击载荷，以及转向、制动过程中产生的横向、纵向交变载荷，因此在结构设计阶段，首先要明确的就是安装边界的尺寸约束：轮毂中心孔的定位尺寸严格匹配对应车型的轴头配合公差，

　　避免装车后出现中心孔偏位导致的高速抖动问题；PCD节圆直径与螺栓孔的位置度公差控制在0.05mm以内，保证轮栓安装时的同轴度，减少螺栓受剪切力的风险；轮辋的宽度尺寸匹配对应规格的子午线轮胎，胎圈座的角度、圆角尺寸完全符合行业通用标准，避免轮胎安装后出现漏气、脱圈的风险。设计思路上没有盲目追求大尺寸、多辐条的外观效果，而是优先平衡结构强度与轻量化需求：轮辐采用不等厚的渐变截面设计，靠近轮心安装盘的位置厚度更大，用于分散螺栓预紧力与行驶载荷，向轮辋延伸的位置逐步减薄，在保证辐条抗弯、抗扭强度的前提下，尽可能降低非簧载质量，要知道非簧载质量每降低1kg，对整车行驶平顺性的提升效果相当于降低簧载质量5-8kg，这对于小排量车型的动力响应、

　　燃油经济性都有实际帮助。轮辋部分的设计充分考虑了轮胎拆装的工艺性，胎圈座位置预留了标准的拆装凹槽，避免维修换胎时出现撬伤胎圈、刮花轮辋表面的问题；气门嘴的安装孔位置避开了轮辐与制动卡钳的干涉区域，同时保证充气操作的空间充足，不会出现气门嘴安装后与平衡块、卡钳发生刮蹭的问题。在结构校核层面，建模过程中同步预留了强度仿真的分析余量，针对常见的过坑冲击、侧方停车蹭路肩、紧急制动等工况，轮辐与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳开裂问题；轮心安装面的平面度公差控制在0.02mm以内，保证轮毂与轴头安装面完全贴合，避免长期使用后出现安装面锈蚀、轮毂松动的问题。另外，针对日常使用中容易出现的轮辋边缘刮蹭问题，

　　轮缘位置做了加厚处理，轻微刮蹭不会伤及轮辋的主体结构，也不会影响轮胎的密封性能；平衡块的安装位置预留了足够的粘贴空间，不管是粘贴式平衡块还是卡扣式平衡块，都能找到合适的安装位置，保证车轮动平衡的校正精度。很多新手工程师在做轮毂建模时，容易只关注外观曲面的流畅度，忽略实际装车的干涉问题，这个模型在设计阶段就同步做了制动系统的装配间隙校核，轮辐内侧与制动卡钳、制动盘的安全间隙保留在10mm以上，即使车辆在重载工况下车桥出现轻微形变，也不会出现轮毂与制动部件刮蹭的问题；同时轮辐的通风间隙设计也兼顾了制动散热需求，行驶过程中气流可以通过辐条间隙直接吹向制动盘，带走制动过程中产生的热量，避免长距离下坡制动时出现制动热衰减的问题。从加工工艺的角度考虑，这个轮毂的结构适配低压铸造的常规生产工艺，没有出现倒扣、壁厚突变等不利于铸造脱模的结构，铸造拔模角度控制在合理范围内，后续机加工时只需要对中心孔、螺栓孔、安装面进行精加工即可，不需要复杂的多轴加工工序，能够有效控制量产时的生产成本。
