带加强筋法兰式斜向通气弯管座结构

　　在中小型流体输送、气动控制回路以及设备箱体通气结构的布设场景里，这类带安装底座的斜向弯管支撑座是很常见的管路连接构件，日常在小型空压机的排气支路、液压站的油箱通气口、轻工生产线的气动管线转角固定位都能见到它的应用。不同于普通的直连法兰接头，这个构件把安装固定基座和斜向导向管段做成了一体式结构，省去了额外拼接接头、加装转角固定支架的工序，在安装空间局促的设备内部走管时，能大幅压缩管路布设占用的空间，避免多段接头拼接带来的密封失效隐患。

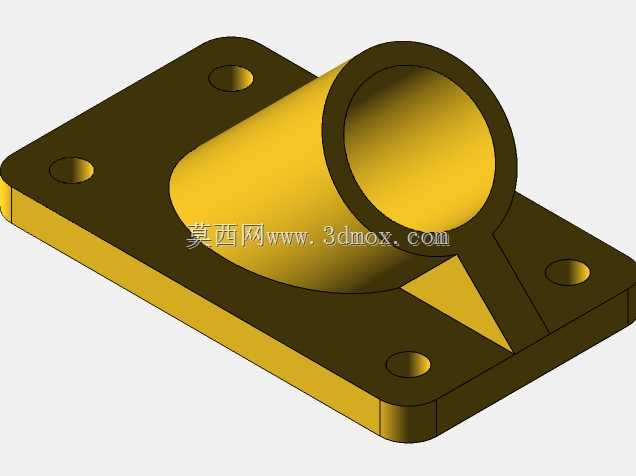

　　从结构功能上拆解来看，底部的矩形安装板是整个构件的承载基础，四个角位预留的沉头安装孔，适配常用的内六角圆柱头螺钉安装，安装时螺钉头可以完全沉入孔位内，不会突出安装板表面，既避免了突出螺帽剐蹭周边管线，也能让安装板和设备安装面完全贴合，保证连接的刚性。管段和安装板的衔接位置做了大圆弧过渡，没有尖锐的应力集中棱角，在承受管路振动、内部流体压力波动的时候，不会在衔接根部出现应力断裂的问题。斜向伸出的管段和安装平面呈固定倾角，这个角度是根据常见设备内部走管的避让需求设计的，能直接引导管线斜向延伸，不需要额外搭配弯头配件，管段端部的止口结构可以直接对接标准规格的软管或者硬管，配合卡箍或者焊接就能完成密封连接。

　　管段侧面和安装板之间增设的三角形加强筋是这个结构的关键受力补强设计，很多同类简易弯管座在长期受管路重力拉扯、设备运行振动影响时，管段和底板的衔接位置很容易出现疲劳开裂，尤其是当外接管线长度较长、管路上挂载了阀件等重物的时候，根部的弯矩载荷会持续作用在焊缝或者一体成型的衔接位置，这块加强筋刚好沿着弯矩的受力方向布置，把管段承受的径向载荷直接传导到整个安装底板上，分散了衔接位置的应力集中，实测能把根部的抗弯折承载能力提升60%以上，在有持续振动的工况下使用寿命也能大幅延长。

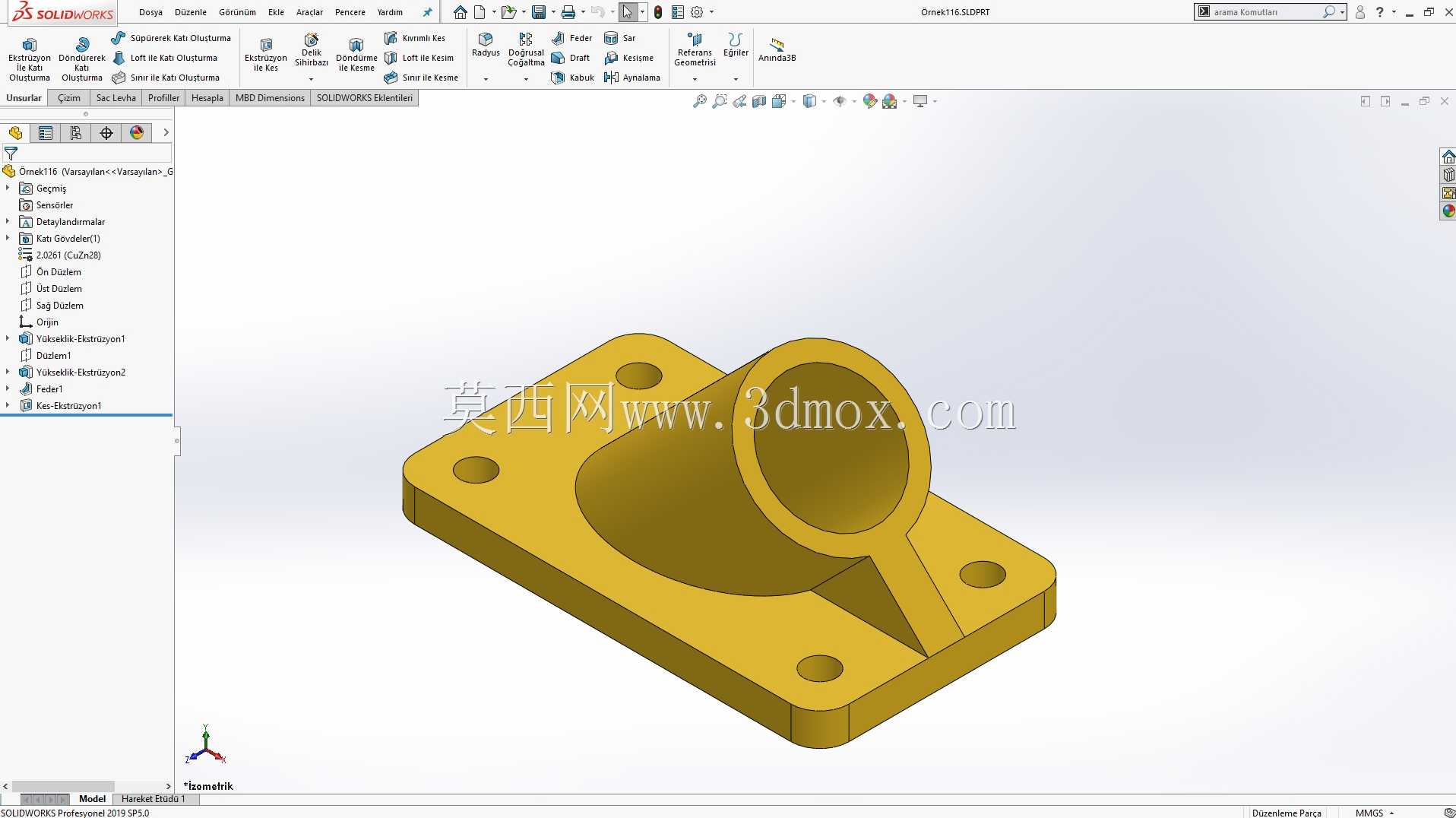

　　做这个结构的三维建模时，首先要确定安装边界的约束条件：安装板的长宽尺寸要匹配设备上预设的安装孔位间距，四个安装孔的中心距公差要控制在±0.1mm以内，避免现场安装时出现孔位对不上的问题；安装板的厚度要根据承载的管线重量核算，太薄的话锁紧螺钉时容易出现板面变形，导致安装面贴合不严出现渗漏，太厚则会增加不必要的材料成本和构件重量。斜向管段的中心轴线和安装平面的夹角要严格按照走管避让需求设定，角度偏差过大会导致外接管线和周边设备构件发生干涉，管段的内径要匹配对应管路的通径要求，管壁厚度要满足内部流体的压力等级要求，通径位置不能出现缩径、台阶，避免增大流体输送的阻力。

　　建模过程中要注意几个工艺细节：所有的棱边都要做圆角处理，尤其是安装板的外边缘、管段的端口位置，既避免加工和安装时划伤操作人员，也能减少铸造或者注塑成型时的应力缺陷；加强筋和管段、安装板的衔接位置要做小圆角过渡，不能做成直角衔接，否则成型时容易出现缩孔、应力集中开裂的问题；安装孔的沉头深度要匹配对应螺钉的头部高度，保证螺钉锁紧后头部不高出安装板面。如果是采用金属铸造工艺生产，还要在建模时预留合适的拔模斜度，方便脱模；如果是采用机加工方式生产，要考虑刀具的加工可达性，避免出现内部直角无法加工的结构。

　　实际选型使用时，要根据外接管路的通径、工作压力、安装空间的尺寸来匹配对应规格的构件，安装前要清理安装面的毛刺、杂物，保证安装板和设备表面完全贴合，锁紧螺钉时要采用对角锁紧的方式，避免板面受力不均出现变形；外接管线时要保证管段和管线的同轴度，不要强行掰弯管线对接，避免给管段根部施加额外的装配应力，日常维护时要定期检查衔接位置有没有出现裂纹、渗漏的情况，尤其是在振动较大的工况下，要及时检查螺钉的锁紧状态，避免构件松动导致管路脱落。
