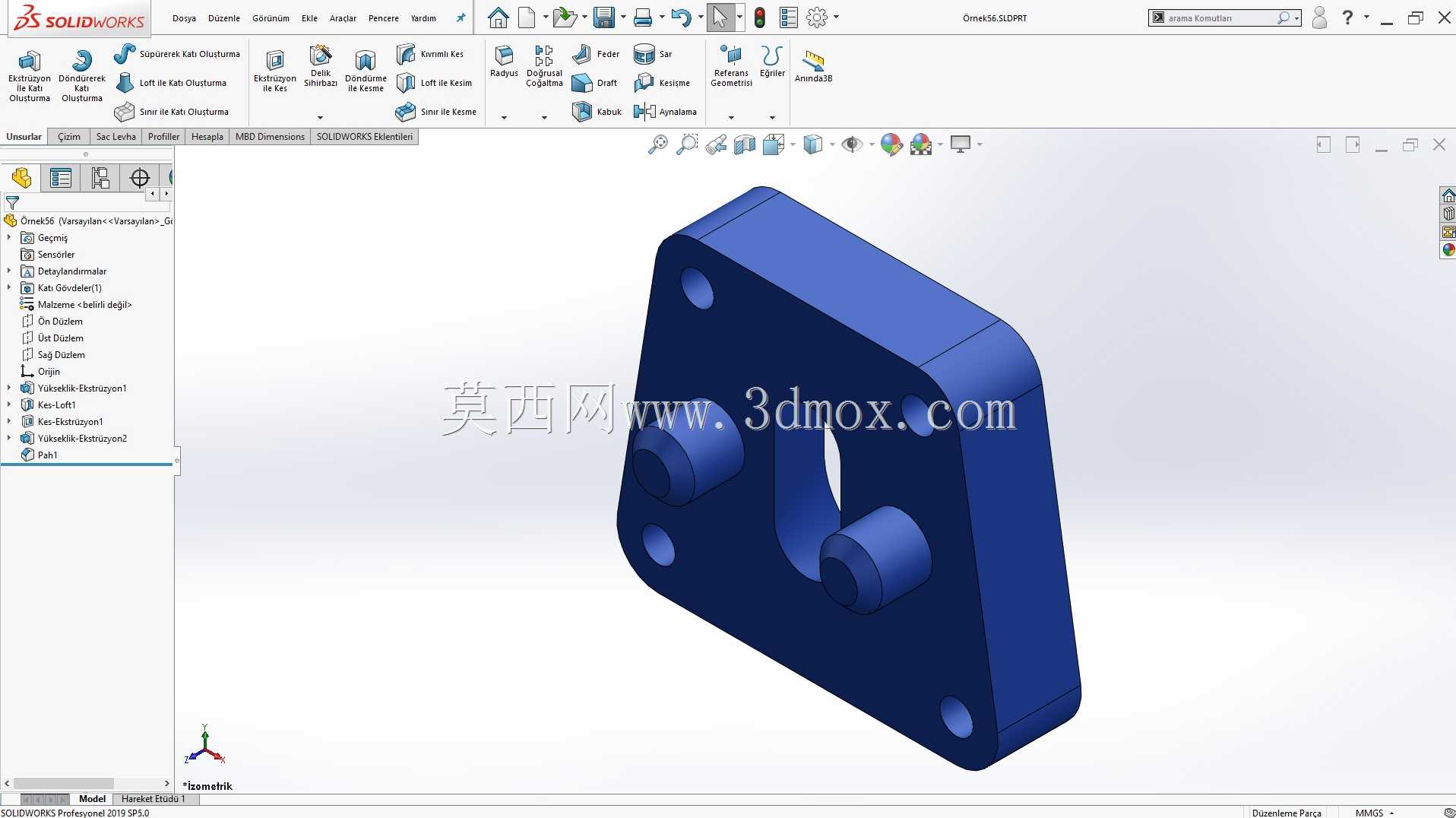

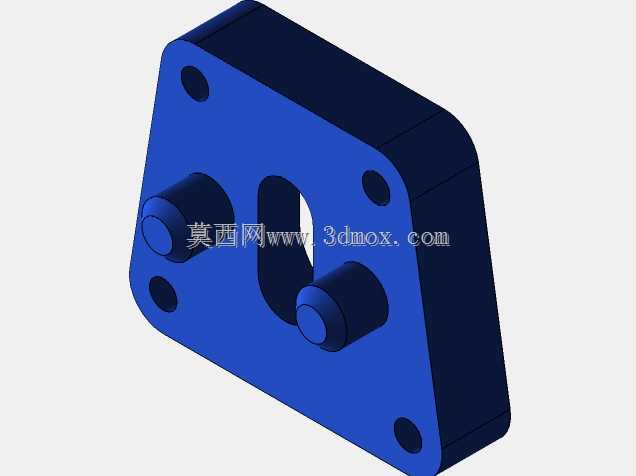

带凸台定位孔的蓝色安装支座结构

　　在轻工自动化输送线、小型非标设备的机架接驳位置，这类带定位凸台的安装支座是承担部件对接、载荷传递的核心连接件，日常多用来固定导向轮组件、小型传感器安装支架或是气动执行元件的转接底座，区别于常规平板式安装座，该结构通过一体成型的凸台结构实现对接部件的径向定位，避免装配时出现同轴度偏差导致的部件运行卡滞问题。从结构设计逻辑来看，支座主体采用近似梯形的变截面板材作为承力基体，边缘做了等半径的圆角过渡处理，既消除了铣削加工后的锐边应力集中点，也能避免装配调试过程中锐边划伤操作人员或配套管线。基体上分布的四个通孔为沉头安装孔，孔位沿基体轮廓非对称排布，对应不同安装面的固定需求，其中靠近梯形短边的两个孔位间距更小，匹配小规格安装面的固定点位，

　　靠近长边的两个孔位间距更大，承担主要的垂直方向载荷传递，沉头结构可让内六角螺栓安装后端面与支座表面齐平，不会额外占用对接部件的安装空间，也避免螺栓头突出干涉周边运动部件。基体正面凸起的两个圆柱凸台为定位止口，凸台外径与对接部件的安装孔内径采用H7/h6的间隙配合公差，装配时可直接将对接部件套在凸台上完成预定位，无需额外做找正调整，能大幅缩短现场装配的调校时间，凸台中心预留的通孔为紧固件过孔，可穿入螺栓将对接部件与支座锁死，避免设备运行过程中因振动出现对接部件移位的问题。基体中部开设的长圆形镂空槽为管线避让槽，当支座安装在设备机架侧面时，对接部件的线缆、气动软管可直接从该镂空槽穿出，无需在支座周边额外设计走线支架，

　　既压缩了整体安装空间，也能让管线排布更规整，避免管线外露被运动部件剐蹭破损。从安装边界来看，该支座的整体厚度适配常规40系列铝型材机架的安装面，安装时支座背面可直接贴靠在铝型材的槽面，四个沉头孔的位置刚好对应铝型材槽内的滑块螺母点位，无需在铝型材上额外打孔攻丝，适配现有通用型材机架的快速装配需求。支座的承力面做了平面度公差要求，安装后与对接部件的贴合面间隙不超过0.05mm，保证载荷传递时不会出现局部应力集中导致的支座变形，凸台与基体的连接位置做了小圆角过渡，避免凸台受径向载荷时在根部出现应力断裂的问题。在实际应用场景中，这类支座常替换原有焊接式的固定支架，一体铣削成型的结构不存在焊接变形的问题，

　　加工完成后只需做表面氧化处理即可使用，耐锈蚀能力更强，适配车间内多油污、多粉尘的作业环境，长期使用不会出现锈渣脱落污染输送产品的问题，尤其适合食品包装输送线、电子元件组装线这类对洁净度有一定要求的设备场景。设计时特意将凸台的高度设置为对接部件安装孔深度的三分之二，既保证足够的定位长度，也不会因为凸台过高导致对接部件无法完全贴紧支座承力面，长圆形镂空槽的宽度预留了3mm的管线间隙，可同时穿过两根直径6mm的气动软管或是一根多芯信号线缆，槽边同样做了圆角处理，避免穿线时划伤线缆外皮。四个安装孔的沉头深度适配M5内六角螺栓的头部高度，螺栓锁紧后头部完全沉入沉孔内，即使支座外侧需要安装防护盖板，也不会出现盖板无法贴合的问题。
