小间距母型电接触触针结构设计

　　在高密度电连接场景中，小间距接触件的设计一直是结构工程师需要反复打磨的核心环节，本次设计的母型触针，正是针对2.0mm最小安装中心距的高密度布线场景开发的接触部件。这类触针广泛应用于板对板连接器、测试探针台、小型化工控模块的信号传输节点中，承担着低阻抗导通、反复插拔耐受、定位防呆的核心作用，区别于常规大间距插针，小中心距的设计要求触针在有限的径向空间内，既要保证足够的接触正压力，又要避免相邻针体之间的信号串扰与物理干涉，同时还要兼顾自动化装配过程中的送料、插装便利性。

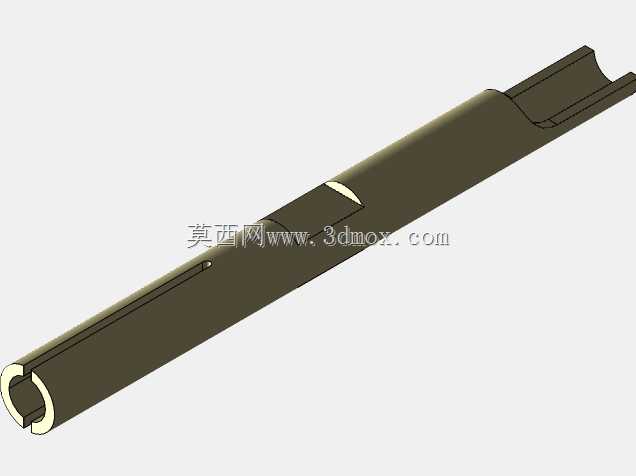

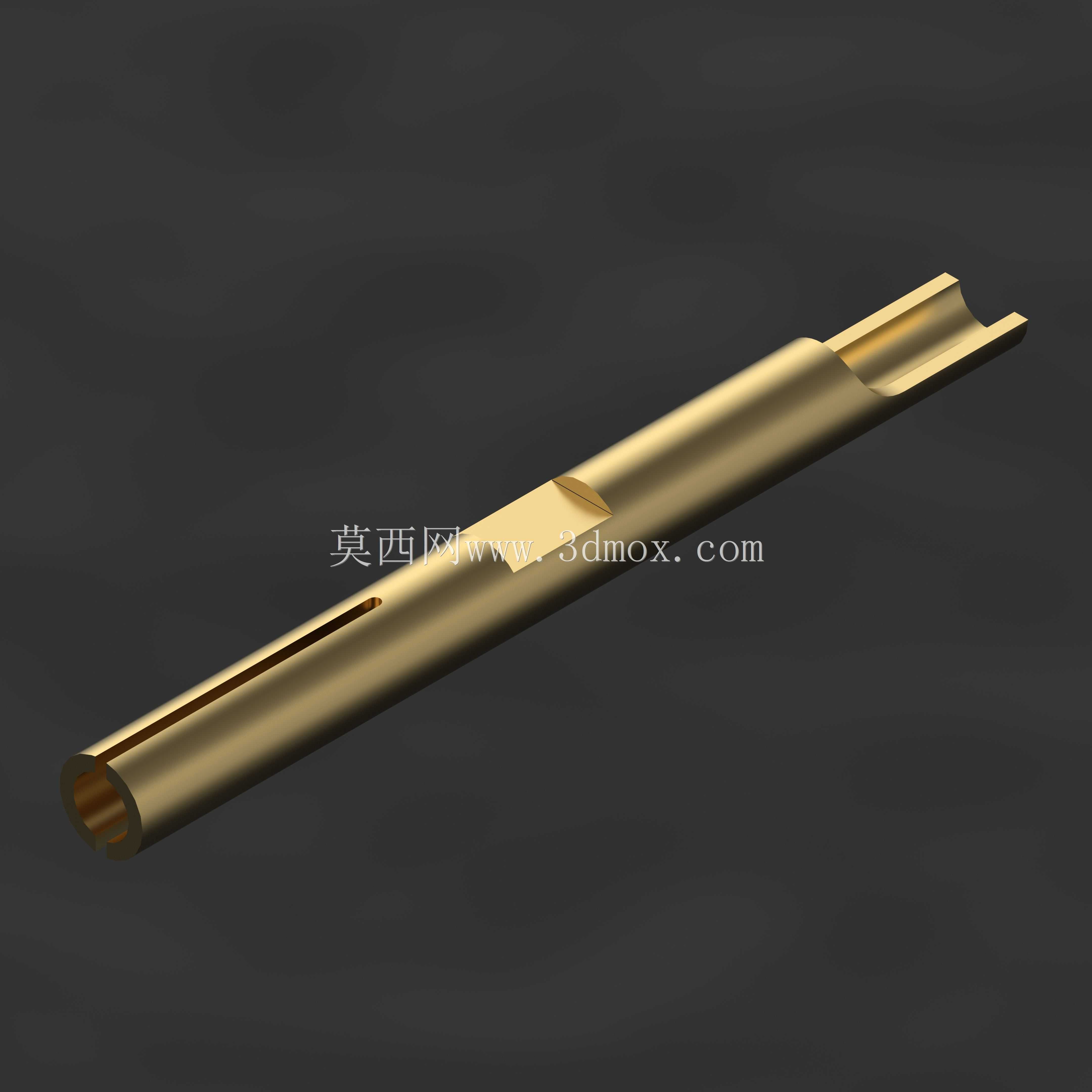

　　从功能特性来看，这款母型触针采用了开缝式弹性筒体结构，筒体端部的开槽设计能够在公针插入时产生均匀的径向弹性形变，提供稳定的接触正压力，保证接触电阻控制在毫欧级，满足小信号传输的低损耗要求。触针的筒体部分做了等壁厚设计，在保证结构强度的前提下尽可能压缩径向尺寸，适配2.0mm的中心距安装要求，不会出现相邻针体外壁剐蹭的问题。考虑到部分高密度连接器需要在跨平面的安装结构中使用，也就是公端与母端的安装基准面存在高度差或者平面错位的场景，这款触针在筒体中段设计了定位限位结构，能够在插装后锁定自身轴向位置，避免在反复插拔过程中出现针体退针、移位的问题，同时筒体的直线度公差控制在0.02mm以内，即使跨平面安装时存在微小的装配偏差，也能通过针体自身的导向结构顺利完成对接，不会出现插针弯针、顶死的故障。

　　设计过程中首先明确的是安装边界条件，最小2.0mm的中心距意味着触针的最大外径不能超过1.8mm，否则插装到绝缘基座的安装孔后，相邻针体之间的绝缘间隙会不足0.2mm，容易在高压信号传输时出现击穿风险。基于这个尺寸边界，首先确定了筒体的外径为1.7mm，内径匹配常用的0.8mm直径公针，开缝宽度设置为0.3mm，这个宽度既能够保证公针插入时的弹性形变行程足够，又不会因为开缝过宽导致针体刚度不足，在多次插拔后出现塑性变形失去弹性。触针的尾部设计了压接段，能够适配线径0.2-0.3平方毫米的细导线，满足高密度布线的线径要求，压接段做了防滑滚花处理，压接后导线拉脱力能够达到50N以上，满足工业场景的抗振动要求。

　　在实际应用场景中，这类小间距触针常被用在紧凑型PLC模块的IO接口、小型伺服驱动器的信号反馈接口、消费电子的内部板间连接部位，这些场景共同的特点是安装空间极度紧凑，同时要求连接可靠性高，能够耐受工业现场的振动、温度循环考验。设计时特意在触针的接触段做了镀金层的工艺预留，三维模型中保留了接触段的表面结构，方便后续工艺设计时标注镀层厚度要求，保证在-40℃到125℃的工作温度范围内，接触件不会因为氧化导致接触电阻上升。另外针对自动化装配的需求，触针的头部做了圆弧导向结构，自动插装机的吸嘴能够顺利抓取针体，插入绝缘基座时导向段能够自动校正微小的位置偏差，不会出现卡料、插歪的问题，提升批量装配的良率。

　　从结构强度校核的角度，这款触针的弹性形变区间设置在材料的弹性变形范围内，选用常规的锡磷青铜作为基材时，能够承受至少500次的反复插拔而不出现接触压力衰减，满足一般工业设备的使用寿命要求。跨平面安装的适配性设计，解决了很多紧凑型设备中因为结构堆叠导致的连接面错位问题，不需要额外增加浮动连接结构就能够补偿0.3mm以内的平面错位量，大幅降低了整体连接结构的设计复杂度，也减少了整机的零件数量，降低装配成本。在三维建模过程中，所有的倒角、圆角、开槽尺寸都按照实际加工工艺要求做了还原，没有出现无法加工的尖锐内角或者超出现有冲压、车削工艺能力的结构，模型可以直接导入工艺设计软件进行冲压模具、车削工装的设计，不需要额外做结构修正。
