带铰接孔叉型连接支座结构设计

　　在轻工输送线、小型工装夹具以及非标自动化设备的连杆传动机构中，这类带铰接孔的叉型连接支座是十分常见的传力构件，主要承担相邻运动部件之间的载荷传递、转动副支撑以及位置限位功能，区别于标准型材拼接的支座，这类一体成型的结构件能更好地适应紧凑安装空间下的受力需求，避免多件拼接带来的装配累计误差。从实际应用场景来看，这类构件常被用在小型气动摆台的从动端连接、工装夹具的快速压头铰接位、输送线侧挡的可调支撑座位置，工作过程中既需要承受来自驱动端的周期性推拉力，还要承担铰接销轴传递的径向载荷，部分工况下还会伴随小幅的冲击载荷，因此结构设计阶段对刚度和应力集中的控制尤为关键。

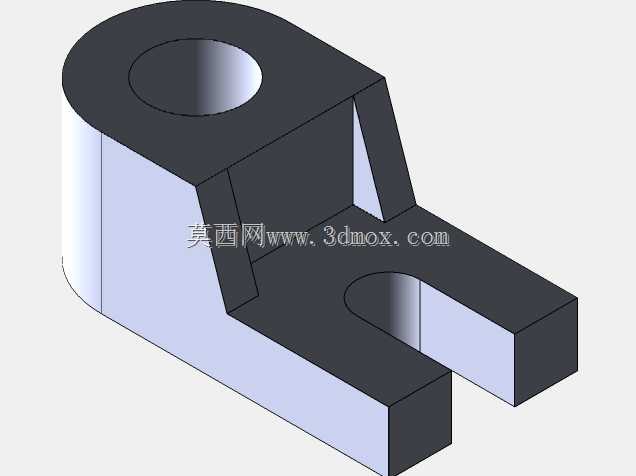

　　设计这类构件时，首先要明确安装边界的约束条件：上端的同轴铰接孔需要匹配对应直径的销轴，孔的深度要满足销轴的穿装长度要求，同时孔壁与支座主体的过渡位置要做圆角处理，避免应力集中导致的疲劳断裂，从结构外形来看，上端的圆筒段与下方的叉型支撑段采用一体化的实体过渡，没有采用焊接拼接的形式，能有效减少焊接变形带来的孔位同轴度偏差，适合采用机加工或者一体3D打印的方式制作。下方的叉型开口结构主要是为了避让相邻运动部件的运动轨迹，开口的宽度要匹配被连接件的厚度，同时开口两侧的立板厚度要经过受力校核，保证在承受侧向载荷时不会出现过大的形变，叉型结构的底部平面为安装贴合面，加工时需要保证平面度要求，确保安装后与安装基面完全贴合，避免出现偏载导致的支座倾斜。

　　从尺寸设计逻辑来看，上端铰接孔的轴线到底部安装面的垂直距离，决定了整个铰接副的转动中心高度，这个尺寸需要匹配整套机构的运动行程，避免转动过程中相邻部件出现运动干涉；叉型开口的深度要满足被连接件的摆角范围，当铰接件绕销轴转动时，要保证其端部不会碰到叉型结构的槽底，预留足够的摆动间隙。孔的内壁粗糙度要控制在合理范围，既不能过于粗糙导致销轴磨损加快，也不需要过高的加工精度徒增成本，常规工况下Ra3.2的粗糙度即可满足使用需求，如果是高速摆动的工况，可以考虑在孔内加装铜套或者自润滑轴承，提升构件的使用寿命。

　　结构的壁厚设计遵循等强度原则，上端圆筒段的壁厚根据铰接孔的直径匹配，保证孔壁有足够的承压面积，下方叉型立板的厚度与圆筒段平滑过渡，避免截面突变带来的应力集中，立板与底部安装块的连接位置同样设置了过渡圆角，分散载荷传递路径上的应力。安装基面的边角位置做了小倒角处理，既可以去除加工毛刺，也能在安装时起到导向作用，方便快速对齐安装孔位。这类支座在实际装配时，通常通过底部的安装面与设备机架或者工装基板贴合，采用螺栓紧固的方式固定，上端的铰接孔穿装销轴后连接摆杆、压头或者其他运动构件，工作过程中载荷从铰接孔传入，通过一体化的主体结构传递到底部安装面，再分散到整个安装基面上，整个传力路径短且流畅，没有多余的载荷转折，能有效降低结构失效的概率。

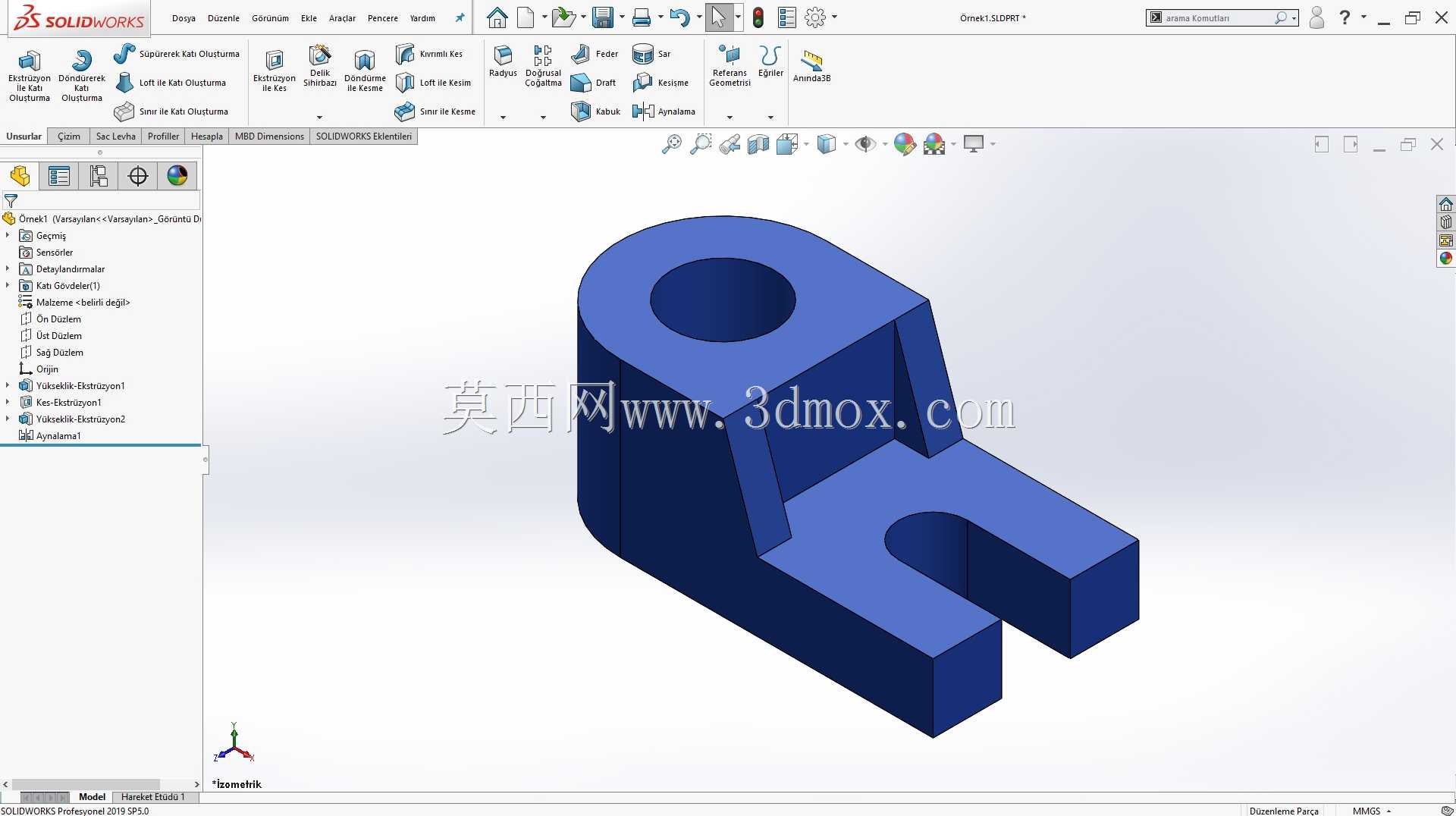

　　在建模过程中，需要重点关注铰接孔与叉型槽的位置度公差，保证孔的轴线与叉型槽的对称面重合，避免装配后被连接件出现偏斜，导致运动卡滞或者单侧磨损加剧；同时要校验整个构件在极限载荷下的形变位移量，确保铰接孔的位置偏移量在允许范围内，不会影响整套机构的运动精度。对于需要轻量化设计的应用场景，可以在不影响结构强度的非受力位置设置减重槽，但要注意不能破坏主要的传力路径，避免削弱结构的整体刚度。这类结构看似简单，实则需要结合实际工况的受力方向、运动范围、安装空间等多维度因素综合设计，任何一个尺寸的偏差都可能导致装配干涉或者使用寿命缩短，是机械结构设计中十分考验基础设计能力的典型构件。
