蝙蝠侠飞镖造型金属装饰构件三维设计

　　本次设计的蝙蝠造型异形构件，最初的需求来自线下潮玩门店的墙面装饰配套项目，同时也可作为金属工艺摆件、影视主题活动的道具配件使用，在主题展馆陈列、IP周边衍生品开发、个性化家居装饰场景中都能适配。从结构设计逻辑来看，整个构件采用对称式翼型布局，整体轮廓完全贴合经典蝙蝠标识的视觉特征，边缘做了连续的折线收边与尖角过渡，没有多余的冗余曲面，所有棱边都做了R0.3的微小倒角处理，既保留了造型的锐利视觉感，也避免了金属加工后边缘过于锋利带来的使用安全问题。

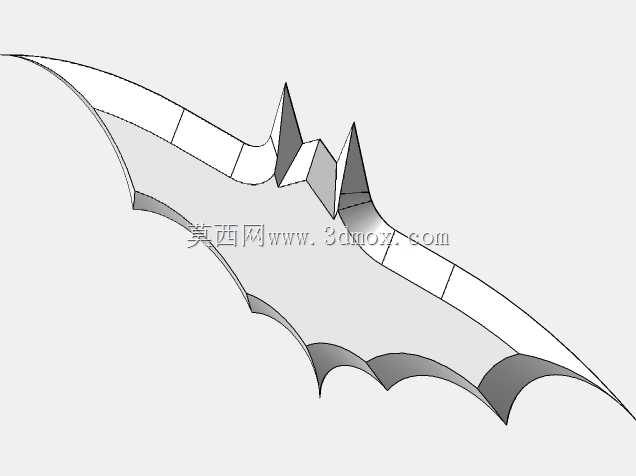

　　在建模阶段，优先采用了曲面拉伸加厚度抽壳的基础逻辑，整体壁厚控制在2mm，这个厚度参数是结合激光切割、钣金折弯两种加工工艺的适配性选定的，如果采用不锈钢板材激光切割后直接做边缘打磨，2mm厚度既能保证构件的整体刚性，不会因为太薄出现拿取时的形变，也不会因为过厚增加不必要的材料成本；如果需要做立体浮雕效果的版本，也可以直接基于现有曲面模型做偏移加厚，适配CNC精雕或者3D打印的加工需求。整个构件的安装边界做了隐藏式设计，在翼型背面的中心位置预留了两个M3的螺纹孔位，孔位间距15mm，既可以配合膨胀螺丝安装在墙面作为装饰挂件，也可以搭配亚克力底座作为桌面摆件，安装孔位做了沉头处理，安装后螺丝头不会突出构件表面，不会破坏正面造型的整体完整性。

　　从功能特性来看，这个构件没有复杂的活动结构，属于静态展示类零件，设计时重点考虑了不同加工工艺的适配性：如果做平面版本，直接导出DXF格式的轮廓线就能用于激光切割下料，不需要额外做工艺补正；如果做带立体折边的版本，模型里已经预设了折弯扣除参数，对应1.5mm冷轧钢板的折弯系数直接套用即可，不需要二次调整展开尺寸。翼面的分块折线设计并非单纯的装饰作用，每一条折线都对应了钣金折弯的压线位置，折边角度统一为15度外倾，折边后整个构件会形成轻微的立体弧度，相比纯平面的切割件更有视觉层次感，同时折边结构也能提升整个薄板构件的结构强度，减少长翼型边缘的翘曲变形风险。

　　在实际场景适配中，这个构件可以根据使用需求调整整体尺寸，常规墙面装饰版本的整体翼展控制在300mm，高度120mm，这个尺寸挂在墙面不会过于突兀，也能保证造型细节的辨识度；如果作为桌面小摆件，可以将整体比例缩小到翼展120mm，高度48mm，搭配黑色哑光喷塑或者电镀黑铬的表面处理，能很好地还原影视IP的质感；如果是作为活动道具使用，可以将尺寸放大到翼展800mm，采用5mm厚的亚克力板材切割，背面加装LED灯带做透光效果，适配主题活动的美陈需求。设计过程中特意规避了容易产生应力集中的锐角内角，所有内角位置都做了R1的圆角过渡，不管是采用金属冲压还是塑料注塑工艺生产，都能减少模具的损耗，提升成品的良率。另外整个模型的曲面都是G1连续过渡，没有碎面、重叠面等几何错误，导入任何CAM加工软件都能直接生成刀路，不需要做几何修复，能直接对接生产环节的加工需求。
