活塞杆集成真空气路的拾取放置气缸

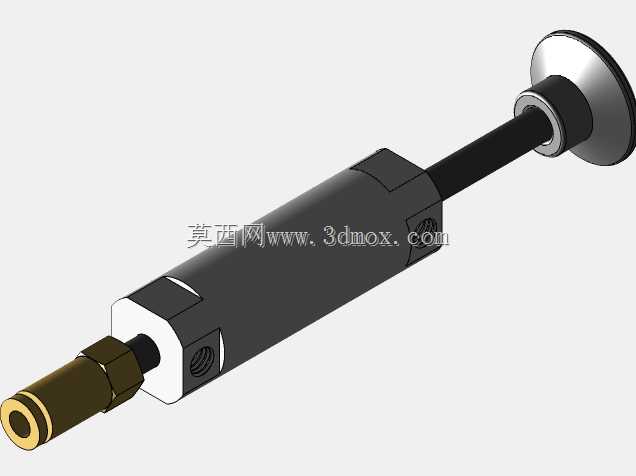

　　在3C电子组装、小型五金件分拣、软包装物料转运这类轻载拾取放置工位中，传统执行端往往需要在标准气缸活塞杆末端额外加装真空吸盘、独立真空气管接头与配套走气管路，不仅会增加执行端整体外伸尺寸，还容易在设备往复运行过程中出现气管弯折磨损、接头松动漏气的问题，部分紧凑安装空间内甚至无法布置额外的气路走线空间，给设备结构布局带来不少限制。这款气缸的核心设计思路就是将真空通路直接集成在活塞杆内部，取消了外置的独立真空气管，从结构根源上解决了传统外置气路的干涉与磨损隐患。从结构布局来看，该气缸采用方形缸体设计，缸体两侧预留了标准安装孔位，可直接通过侧面锁付或者端面法兰安装的方式固定在设备安装板上，安装边界与同行程标准薄型气缸基本一致，

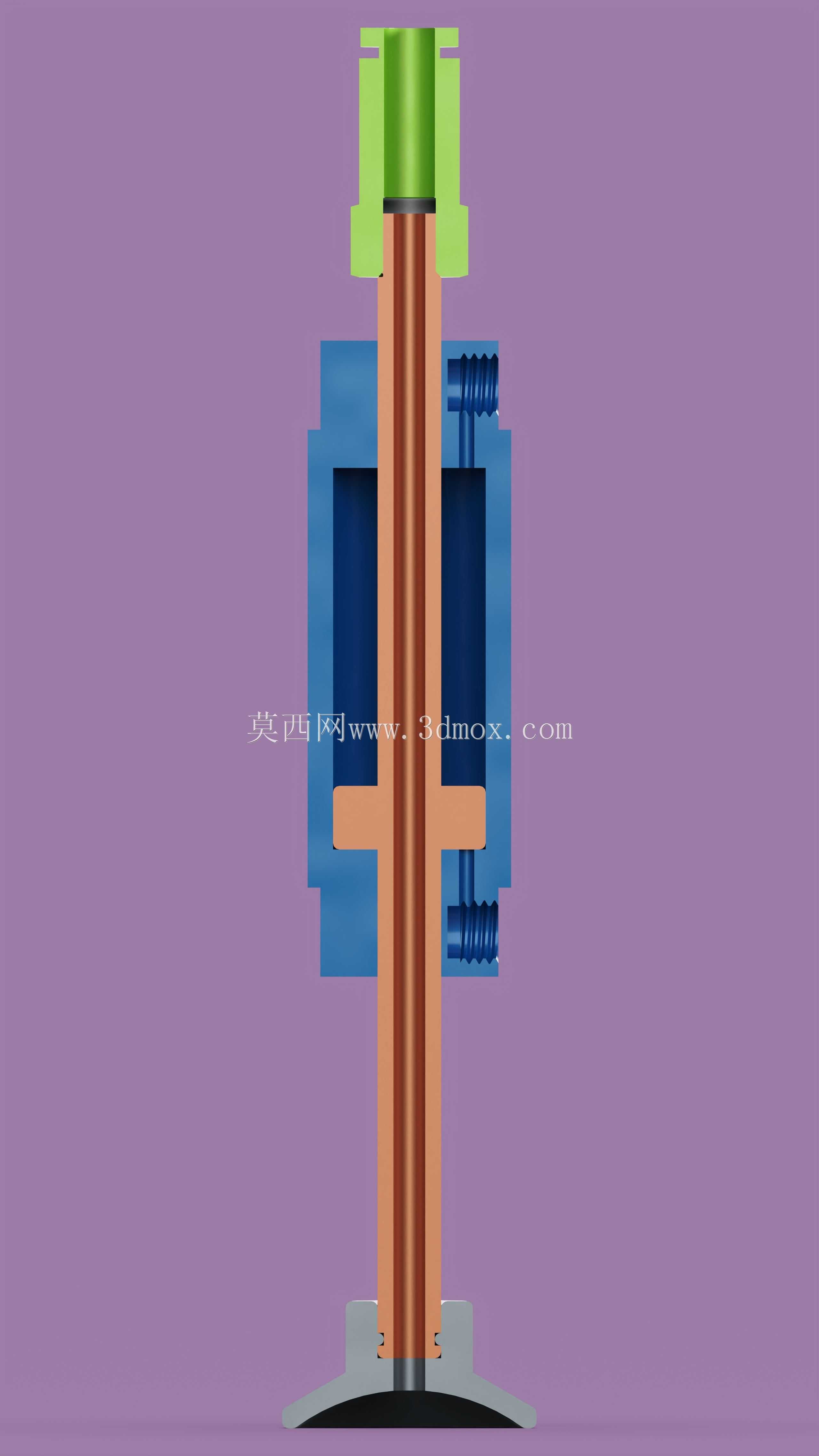

　　不需要对原有设备安装位做额外改造就能直接替换使用。活塞杆采用中空结构设计，中心通孔作为真空吸附的气流通道，杆端可直接连接标准真空吸盘，不需要额外加装过渡气路接头，有效缩短了执行端的悬臂长度，提升了高速往复运动时的运行稳定性。缸体上下端设置了集成式缓冲结构，在活塞运行到行程端点时能有效吸收冲击，避免拾取的工件因刚性冲击出现移位或者掉落，适配每分钟60次以上的高频往复作业需求。气路接口分别布置在缸体侧端与杆端尾部，驱动气缸伸缩的压缩空气接口与真空气路接口相互独立，互不干扰，现场接线时可直接对接设备原有气动控制系统，真空回路可单独通断控制，在活塞杆伸出到位后再触发真空吸附拾取工件，缩回过程中保持真空压力稳定，

　　到达放料位置后切断真空释放工件，整套动作逻辑与传统气缸加外置真空吸盘的控制逻辑完全一致，不需要对设备控制程序做复杂修改。在实际应用场景中，这类集成真空气路的气缸特别适合安装空间紧凑、拾取动作频率高的自动化工位，比如小型电子元器件的摆盘转序、薄型塑料件的水口料拾取、纸质包装标签的吸附转移等场景，相比传统分立结构，其执行端重量更轻，运动惯量更小，能有效降低设备驱动负载，提升运行节拍。设计过程中需要重点关注中空活塞杆的刚度与密封性能，活塞杆在承受轴向负载的同时，内壁作为真空气流通道需要保证足够的壁厚，避免长期往复运行出现杆体变形，同时活塞与缸筒之间、活塞杆与端盖之间的密封件需要同时满足压缩空气密封与真空密封的要求，

　　避免出现内泄漏导致真空压力不足，影响吸附稳定性。另外缸体内部的气路走向做了圆弧过渡处理，避免直角拐角造成气流阻力过大，保证真空吸附的响应速度，在搭配常用的大流量真空发生器时，杆端吸盘的真空建立时间可以控制在0.1秒以内，完全满足高速拾取的节拍要求。从安装适配性来看，该气缸的缸体外形尺寸、安装孔位间距、活塞杆直径都符合常规标准气缸的安装规范，现场替换时只需要将原有气缸的气路与新增的真空气路对应连接即可，不需要重新设计安装支架，能有效降低设备改造成本。针对拾取放置工况的特殊需求，活塞杆端部做了标准的外螺纹接口，除了安装常规真空吸盘之外，也可以根据工件特性定制异形吸头或者小型夹爪，拓展使用场景。缸体外部采用硬质阳极氧化处理，表面耐磨性能优异，适配车间多粉尘、少量切削液飞溅的作业环境，长期运行不会出现缸体锈蚀或者密封件过早磨损的问题。
