弯插式D-Sub连接器结构设计方案

　　在工业控制、通讯设备、测试仪器的板卡互联场景里，D-Sub连接器是沿用多年的经典接口方案，这次呈现的弯插式结构，主要针对设备内部板卡垂直排布、走线空间受限的安装场景设计，区别于直插式版本的垂直出线方式，弯针结构能让线缆沿着PCB板面方向延伸，大幅压缩接口后方的走线预留空间，避免多板堆叠时出现线缆弯折半径不足、接插件与相邻板件干涉的问题。从实际使用场景来看，这类9针与15针通用规格的D-Sub接口，常被用在工控机IO板卡、伺服驱动器通讯端口、老式数据传输设备的外接接口上，既可以传输低速数字信号，也能承载小功率的控制回路电流，金属外壳的屏蔽结构能减少工业现场电磁干扰对信号传输的影响，两侧带安装孔的法兰边，能通过螺丝将连接器牢牢固定在设备面板或者PCB板的固定位上，避免设备运输、反复插拔过程中出现接插件松脱、针脚虚接的故障。

　　设计过程中首先要明确安装边界，法兰边的两个安装孔中心距遵循行业通用尺寸，能兼容市面上标准的D-Sub接口安装开孔，不需要额外修改设备面板的开孔尺寸，降低选型替换的适配成本；插针的弯角半径经过反复校核，既保证针脚在弯折过程中不会出现铜材断裂、镀层脱落的问题，也能让焊针端精准对齐PCB上的标准焊盘位置，过波峰焊时不会出现针脚偏移、连锡的问题。接口内部的胶芯结构采用耐温绝缘材质，能承受焊接过程中的高温冲击，同时将每根插针完全隔离，避免相邻针脚之间出现爬电、短路的风险，插针的接触端采用镀金处理，降低反复插拔后的接触电阻，保证长期使用后的信号传输稳定性。

　　从结构细节来看，连接器的插接端采用标准的D型防呆结构，插接时只有方向对齐才能插入，完全避免现场接线时插反导致的针脚弯折、电路接反问题；弯针部分的伸出长度经过精准控制，焊接后针脚不会突出PCB背面过多，不会和板卡后方的结构件、散热片产生干涉，同时焊盘位置的设计预留了足够的焊接操作空间，手工补焊或者返修时不会碰到相邻的元器件。外壳采用锌合金压铸成型，结构强度足够，在频繁插拔的使用场景下不会出现外壳变形、接口开裂的问题，金属外壳和设备接地端连通后，能形成连续的屏蔽层，将外部的电磁杂讯引导至接地回路，保证弱信号传输过程中不会出现丢包、误触发的问题。

　　在实际选型应用中，这类弯插式D-Sub连接器特别适合设备内部板卡之间的固定连接，比如工控主板和IO扩展板之间的信号互联，不需要预留直插式接口的后方走线空间，能让设备内部的结构布局更紧凑，缩小整机的外形尺寸；在面板安装场景下，弯针结构能让内部线缆沿着机箱内壁排布，避免内部走线杂乱挤压其他部件，同时线缆的弯折应力会被弯针结构分散，不会因为长期拉扯导致焊盘脱落。设计时还需要考虑插针的保持力，胶芯内部的倒刺结构会将每根插针牢牢固定，插拔过程中不会出现插针被顶出、退针的问题，每根插针的同心度控制在合理公差范围内，保证和对插件对接时每根针都能可靠接触，不会出现个别针脚接触不良的情况。

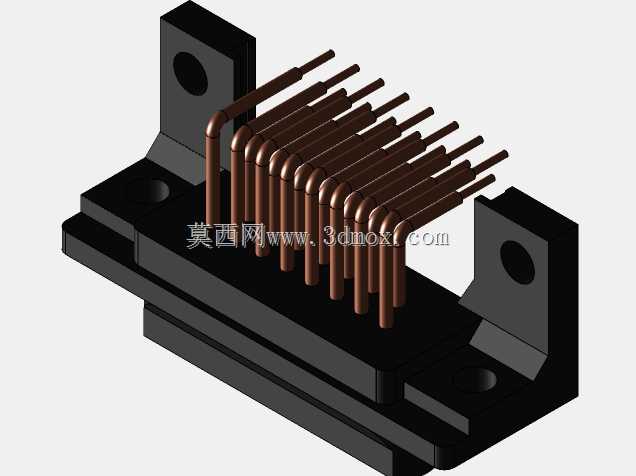

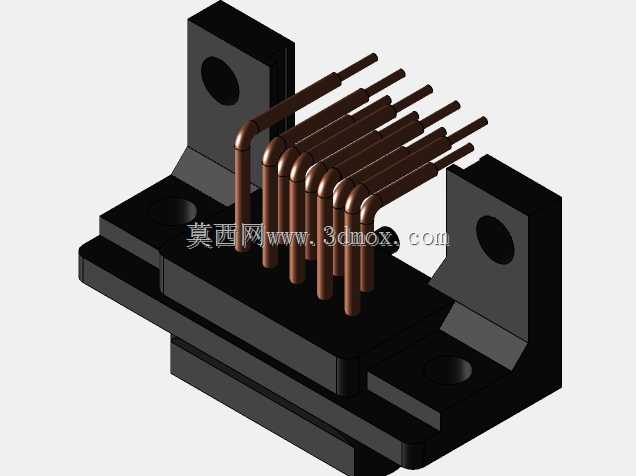

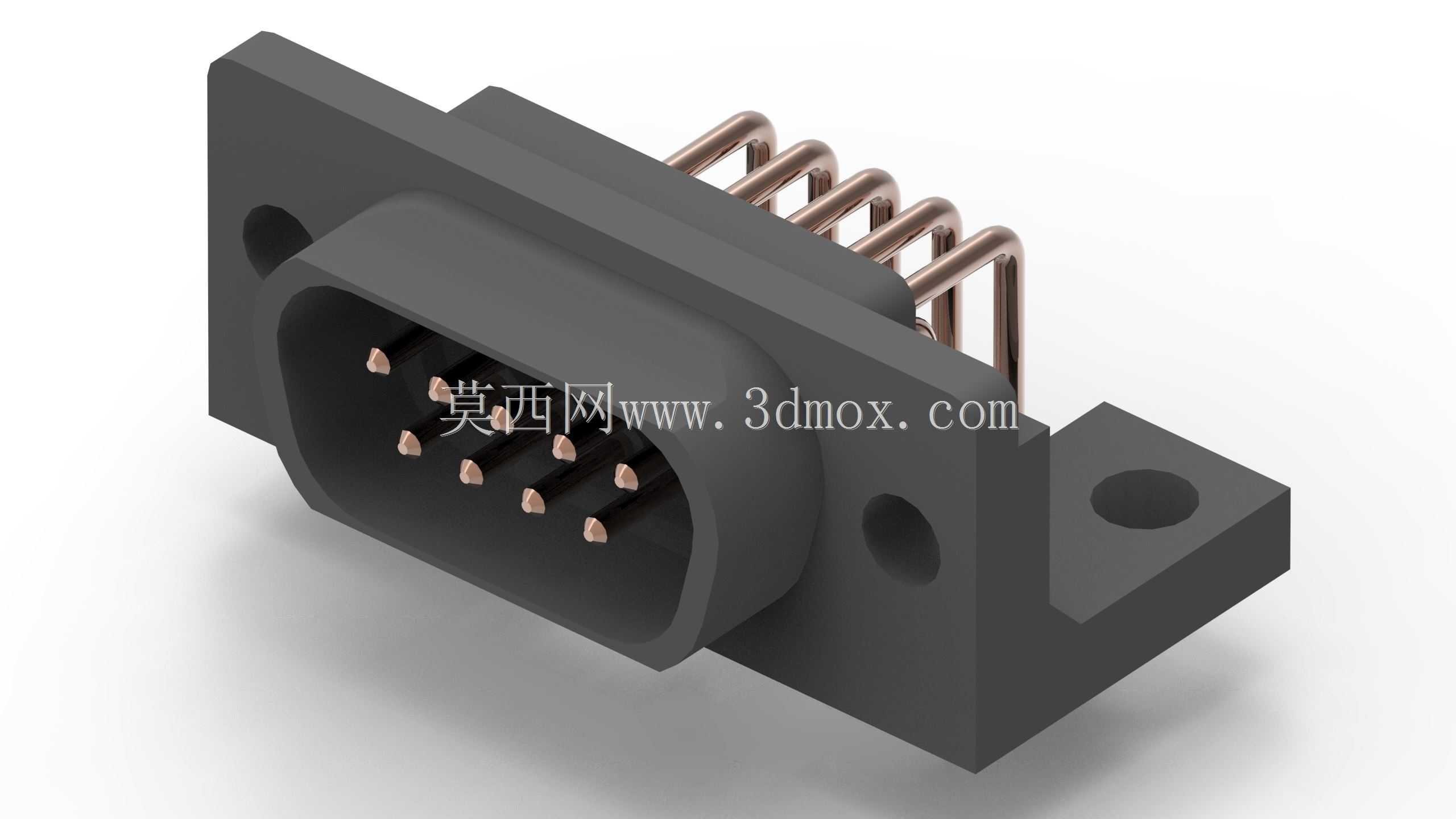

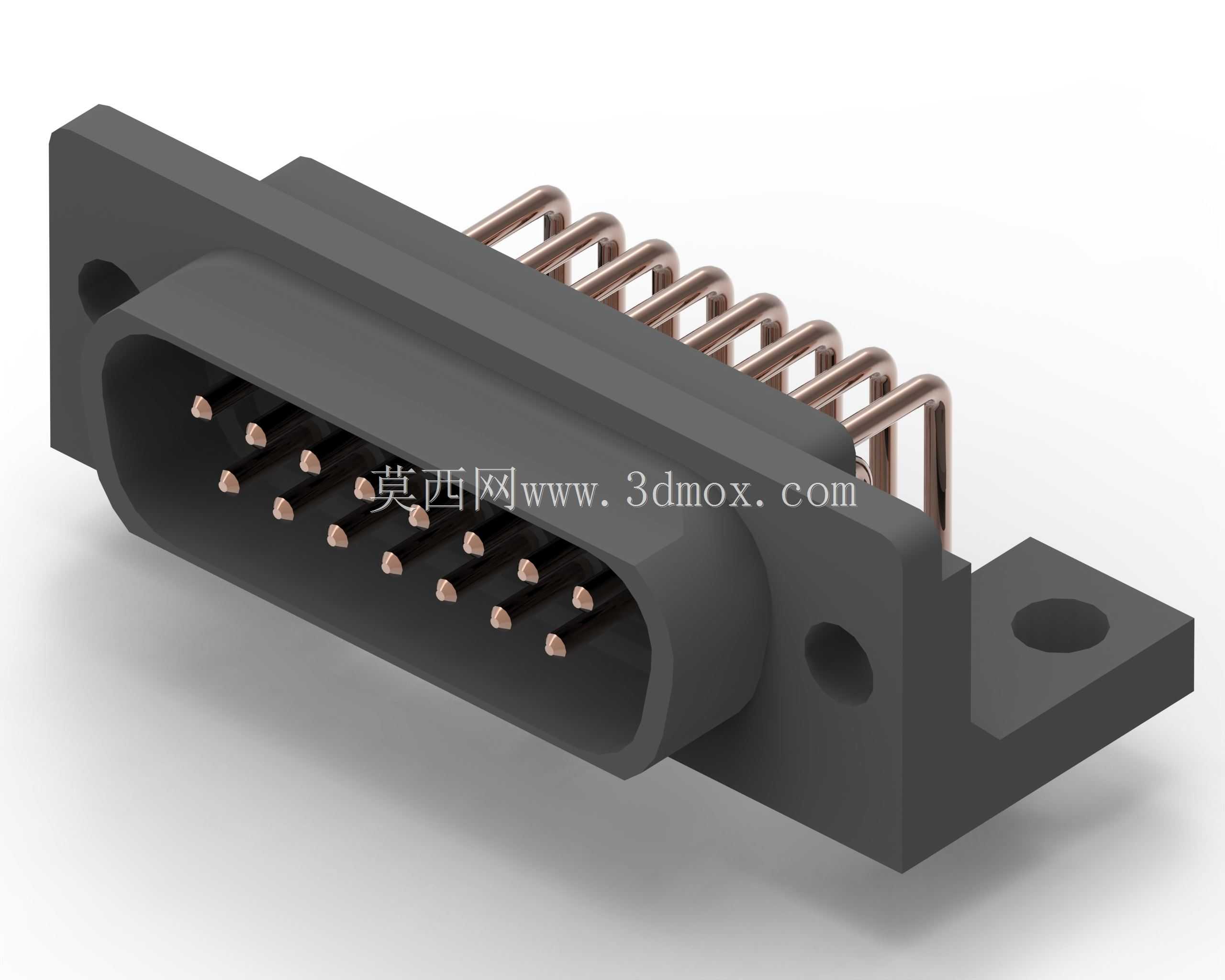

　　针对不同的使用场景，9针规格多用于RS232串行通讯接口，连接编程器、触摸屏等外设，15针规格则多用于VGA视频信号传输、多通道控制信号传输场景，两种规格的安装尺寸完全兼容，只需要更换内部胶芯和插针数量就能实现不同功能的切换，不需要修改外部结构和安装孔位，能大幅降低结构设计的重复工作量。法兰边的厚度设计也经过考量，既保证安装时的结构强度，不会因为螺丝锁紧力过大导致法兰变形，也不会因为过厚占用过多的面板安装空间，安装孔的倒角设计能让螺丝顺利导入，降低现场装配的对位难度。
