五边形镂空宝石质感星形装饰构件

　　做结构设计快十年，经手的装饰类五金构件不算少，这类星形构件最早接触是在文创展陈的固定配件项目里，当时甲方要做潮玩主题的展架装饰，要求构件既有金属的硬朗轮廓，又要带珠宝质感的通透视觉效果，不能用纯塑料件显得廉价，也不能全金属加工导致重量超标压坏展架层板。

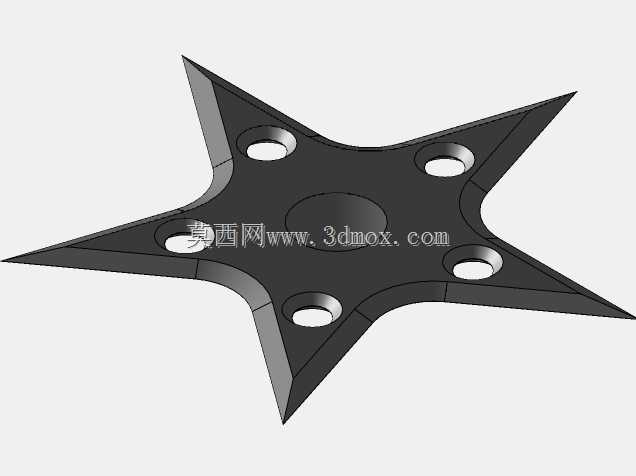

　　这个五尖星结构的设计逻辑，首先要平衡视觉重心和安装稳定性，五个尖角的外切圆直径控制在120mm，整体厚度做8mm，既不会因为太薄显得单薄易变形，也不会过厚增加不必要的材料成本。尖角处做了0.5mm的圆角过渡，避免加工和安装过程中出现锐边割手的问题，也能减少电镀或者宝石质感涂层附着时的流挂缺陷。中间区域的五个环形镂空，不是单纯为了好看做的装饰，每个镂空的内径是12mm，刚好可以匹配M10的固定螺丝或者装饰灯珠的安装位，安装的时候可以根据展陈需求，选择在镂空位穿螺丝固定在背板上，或者嵌入微型LED灯珠，打光之后能透过宝石质感的半透明材质透出光晕，强化视觉效果。

　　实际应用场景里，这类构件除了潮玩展陈，还能用在主题密室的墙面装饰、个性化定制的五金配饰、电竞设备的外观装饰件上。比如之前做过的电竞机箱定制项目，就把类似的星形构件装在机箱侧透板的固定位，配合RGB灯光，比普通的塑料装饰件质感强很多。设计的时候特意把构件的背面做了1mm深度的沉台，安装的时候可以把背胶或者双面胶嵌在沉台里，不会出现胶层外露影响外观的问题，沉台的平面度控制在0.1mm以内，保证粘贴之后和安装面完全贴合，不会出现翘边的情况。

　　材质搭配上，外层轮廓做金属包边效果，中间主体部分用半透明的树脂或者亚克力材质，模拟红宝石的通透质感，建模的时候特意给金属包边做了0.3mm的倒角，渲染的时候配合侧光打光，能打出清晰的高光边，突出金属的锐利感。中间的宝石部分做了轻微的内凹弧面，模拟真实宝石的刻面折射效果，光线穿过的时候会在背面形成自然的光影，不会像平面材质那样显得死板。五个环形镂空的边缘也做了0.2mm的倒角，避免光线穿过的时候出现生硬的阴影，和整体的宝石质感统一。

　　安装边界这块，构件的五个尖角顶点到中心安装孔的距离是相等的，不管是正装还是旋转一定角度安装，都能保证重心在中心位置，不会出现安装后歪斜的情况。如果是用在需要经常拆卸的场景，比如展会的临时展架，可以在中心位置预留M6的螺纹孔，配合快拆螺丝使用，不用在五个镂空位都打螺丝，安装效率能提升不少。如果是用在户外的装饰场景，建模的时候已经考虑了防水结构，背面的沉台可以加装一圈硅胶密封圈，固定之后能避免雨水渗入到安装面和构件之间，防止长期使用出现锈蚀或者胶层脱落的问题。

　　之前做同类构件的时候踩过坑，一开始把尖角做的太尖，加工的时候亚克力材质容易出现崩边，金属包边的焊接位置也容易出现虚焊，后来调整了尖角的圆角半径，既保留了星形的锐利视觉，又降低了加工难度，良率从原来的60%提升到了95%以上。还有镂空的位置，一开始把镂空做的太靠近尖角，导致尖角位置的结构强度不够，运输过程中容易出现断裂，后来调整了镂空的位置，让镂空边缘到尖角的最小距离保持在5mm以上，结构强度能满足日常运输和安装的受力需求，1米高度自由落体到水泥地面也不会出现断裂或者变形的情况。

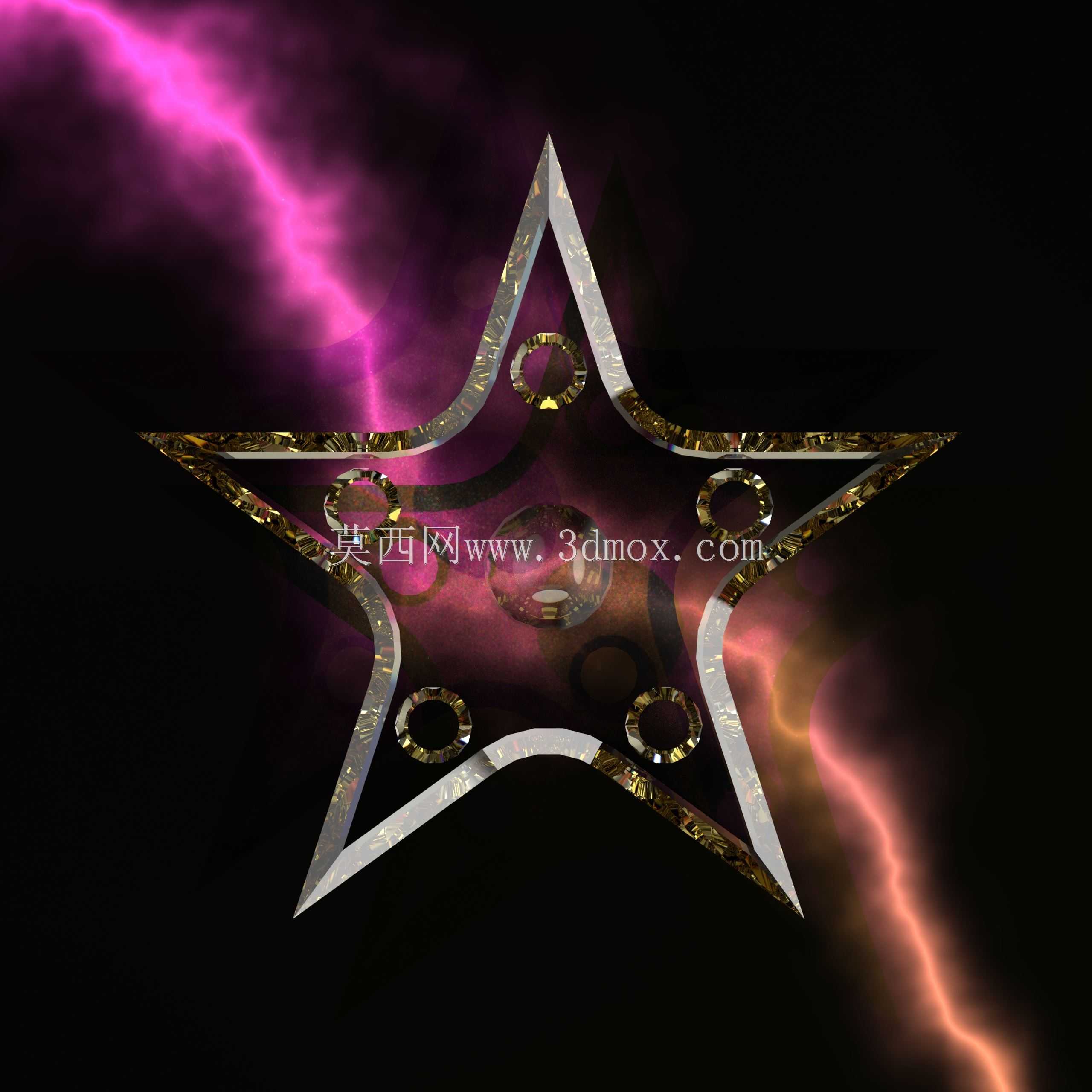

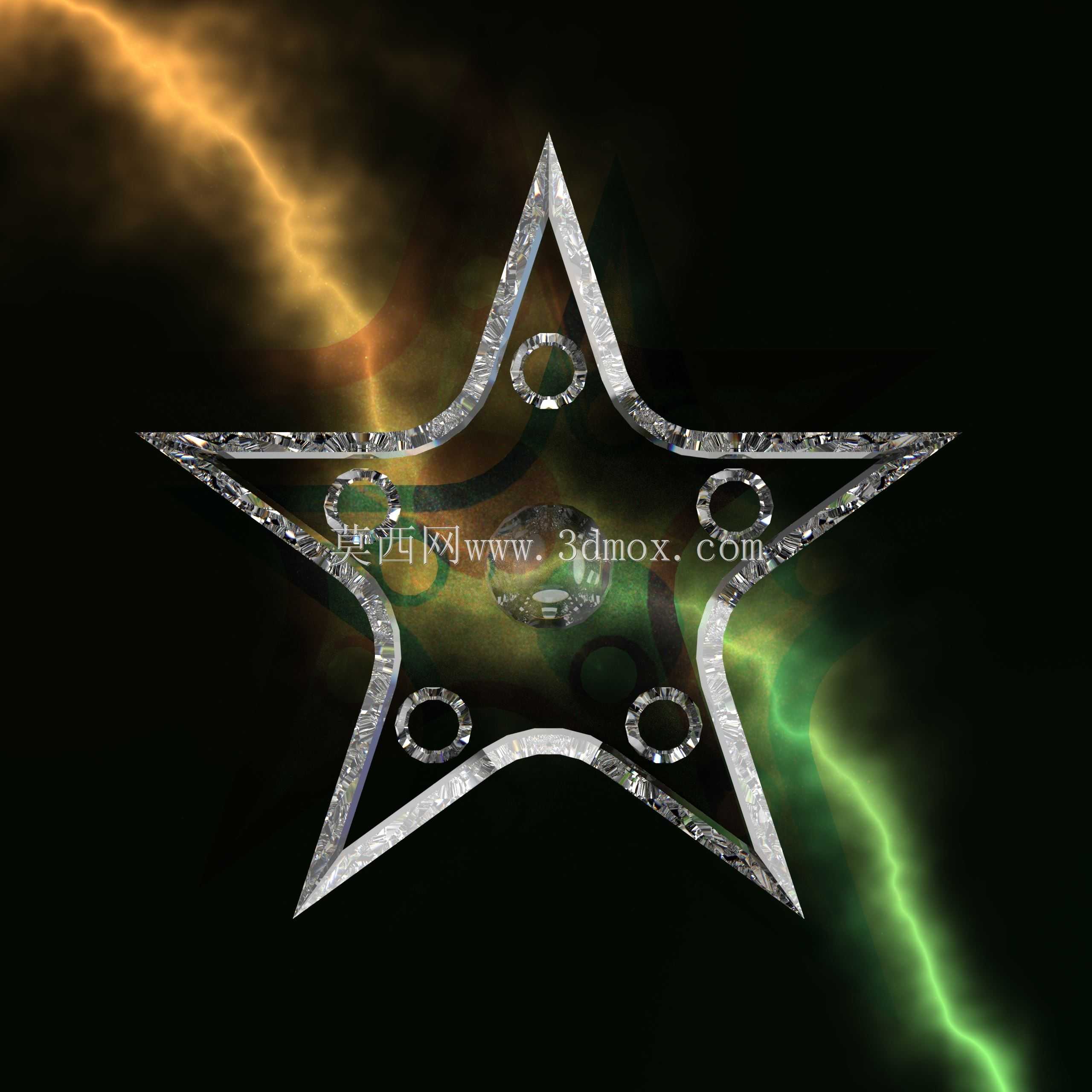

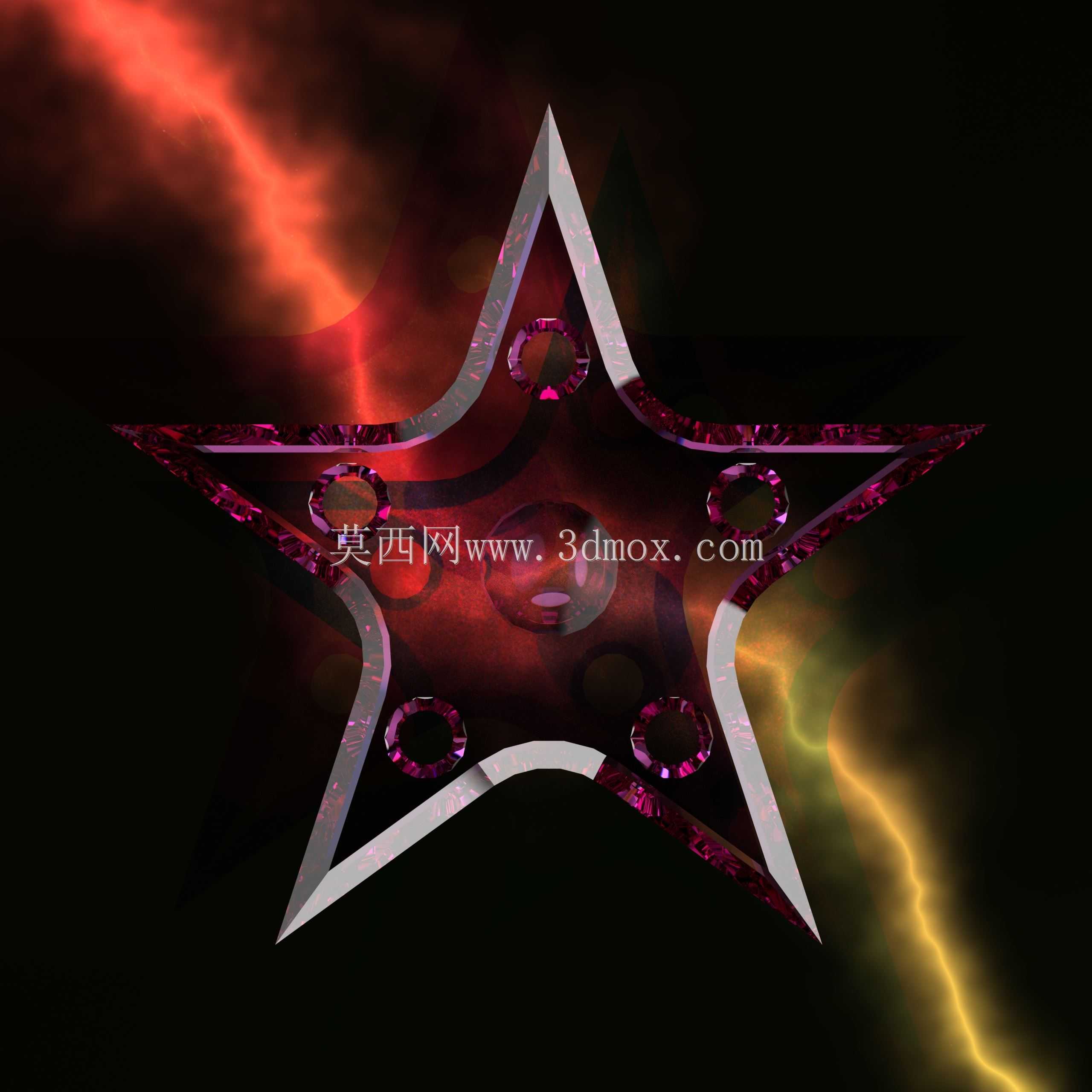

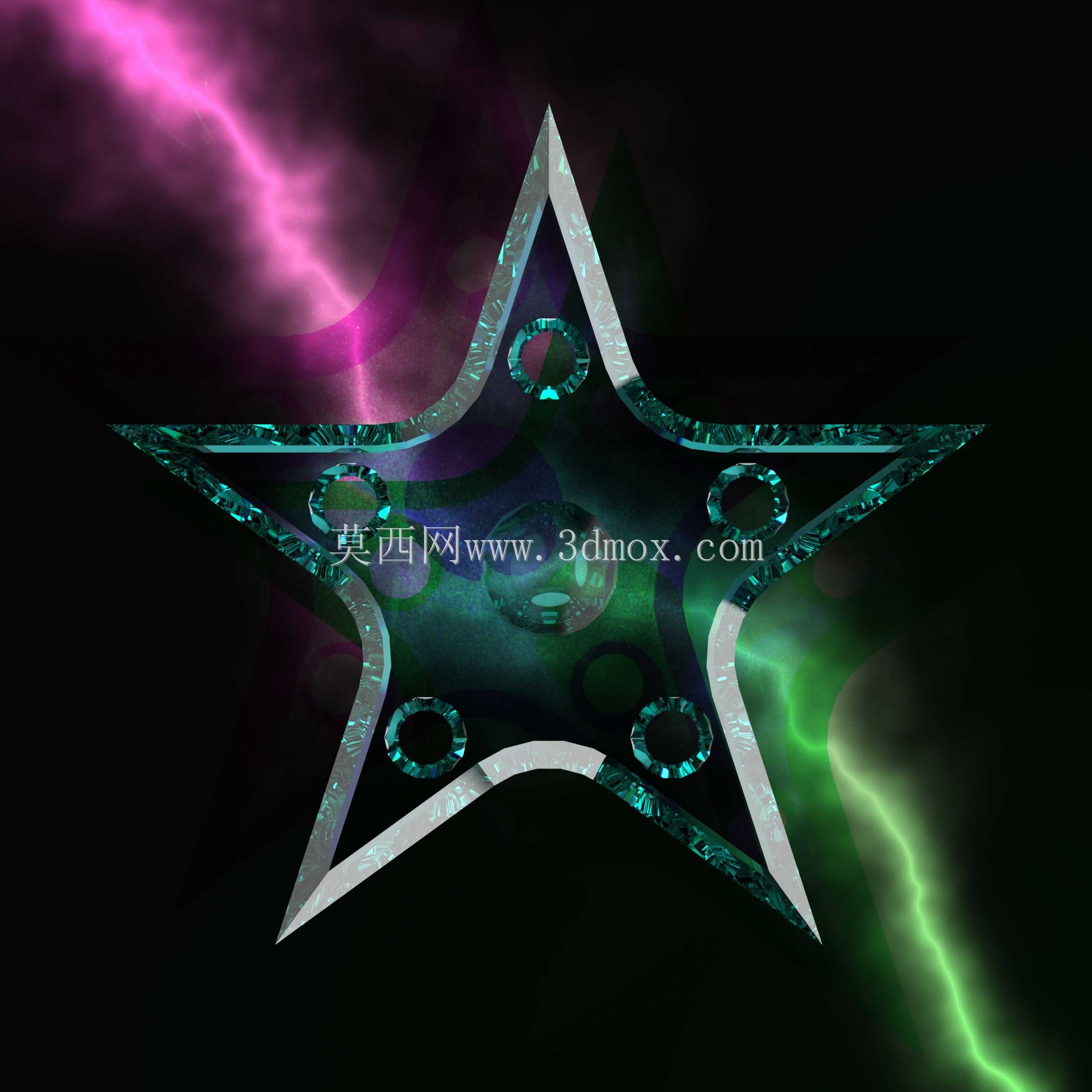

　　渲染表现这块，建模的时候给材质分了三层，最外层是镀铬的金属材质，粗糙度控制在0.1，反射强度给到0.8，模拟亮面金属的反射效果；中间的宝石层用半透明的次表面散射材质，透射率给到0.6，粗糙度0.2，模拟红宝石的通透感；最内层做了一层深色的衬底，避免光线直接穿过去显得材质发飘。打光的时候用了侧后方的暖光做主光源，正面加一个弱的冷光补光，既能打出金属边的高光，又能让宝石部分透出暖红色的光晕，和黑色背景形成强烈的对比，视觉冲击力足够。
