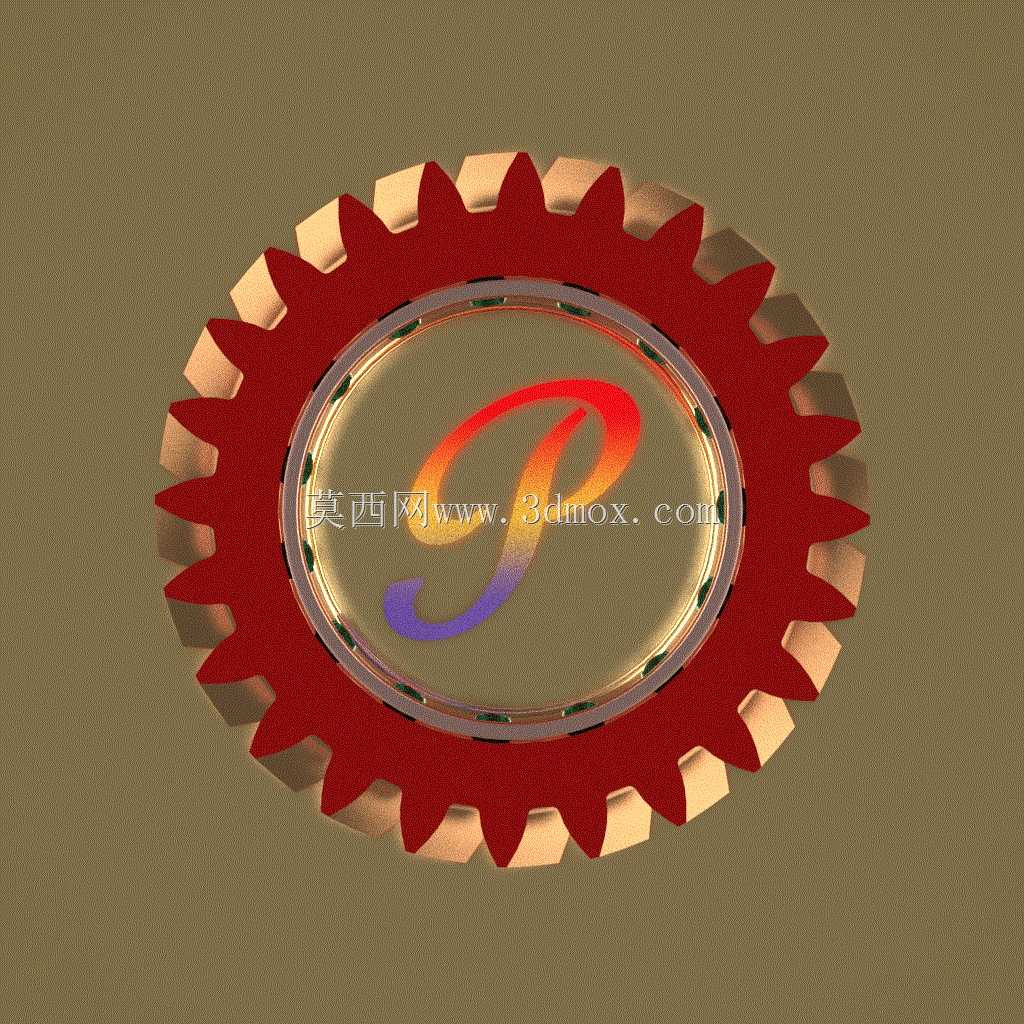

带渲染效果的渐开线圆柱齿轮传动结构

　　在各类动力传递场景中，齿轮是应用覆盖范围最广的基础传动零件，从常规的输送线驱动、机床主轴传动，到精密仪器的进给机构、工程机械的动力分配单元，都能见到这类圆柱齿轮的应用身影。这套齿轮结构采用渐开线齿形设计，齿廓曲线经过参数化拟合，能保证啮合过程中传动比恒定，避免转速波动带来的冲击与振动，适配中高速、中等载荷的连续运转工况。从结构细节来看，齿轮的齿顶高、齿根高按照标准模数系列匹配设计，齿根处做了过渡圆角处理，能有效降低应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题；齿面的啮合区域预留了合理的侧隙，既可以补偿加工装配过程中产生的形位误差，也能容纳润滑油脂，减少啮合面的干摩擦损耗。齿轮内圈设置了与轴承配合的安装定位面，

　　定位面的尺寸公差按照过渡配合要求设计，装配时可以通过压装或者热装的方式与支撑轴承完成固定，保证齿轮运转时的同轴度，减少径向跳动量。设计过程中优先考虑了安装边界的适配性，齿轮的外径尺寸、齿宽参数可以根据不同的安装空间做参数化调整，内圈的安装孔直径、键槽尺寸也能匹配不同直径的传动轴，不需要重新绘制齿形轮廓，只需要调整对应参数就能快速生成适配不同工况的齿轮模型。做结构验证的时候，这套模型可以直接导入运动仿真模块，添加旋转驱动、啮合接触约束后，就能模拟齿轮的实际运转状态，观察不同转速下的啮合轨迹、载荷分布情况，提前排查齿形干涉、装配间隙不合理的问题。渲染层面的处理还原了实际零件的材质质感，齿面的金属光泽、安装面的粗糙度差异都做了对应表现，

　　既可以用于方案汇报时的效果展示，也能作为装配教学、结构认知的演示素材。实际选型应用时，这类圆柱齿轮通常成对或者多组配合使用，搭配对应的传动轴、支撑轴承、密封端盖就能组成完整的齿轮传动副，根据传递扭矩的大小可以调整齿轮的模数、齿宽参数，根据转速要求匹配对应的齿数比，不需要额外做结构上的大幅修改。在装配流程中，齿轮安装到位后需要打表检测齿圈的径向跳动与端面跳动，保证跳动值在公差允许范围内，避免运转时出现偏载、异响的问题；啮合接触斑点的检测也可以依托模型的啮合面做前期预判，调整两轴的中心距与平行度，保证接触斑点分布在齿面的合理区域，延长齿轮的整体使用寿命。不同于定制化的异形传动件，这类标准齿形的齿轮通用性极强，只要模数、压力角参数匹配，

　　不同厂家生产的同规格零件都能实现互换，降低设备后期的维护更换成本。模型的结构细节还原了实际加工需要考虑的工艺要素，比如齿端的倒角处理，既可以避免装配时齿边磕碰损伤，也能减少啮合起始阶段的冲击；内圈的键槽位置按照受力方向做了对称设计，保证扭矩传递过程中键的受力均匀，避免出现键槽压溃的失效情况。
