钢带款三眼计时腕表外观结构设计

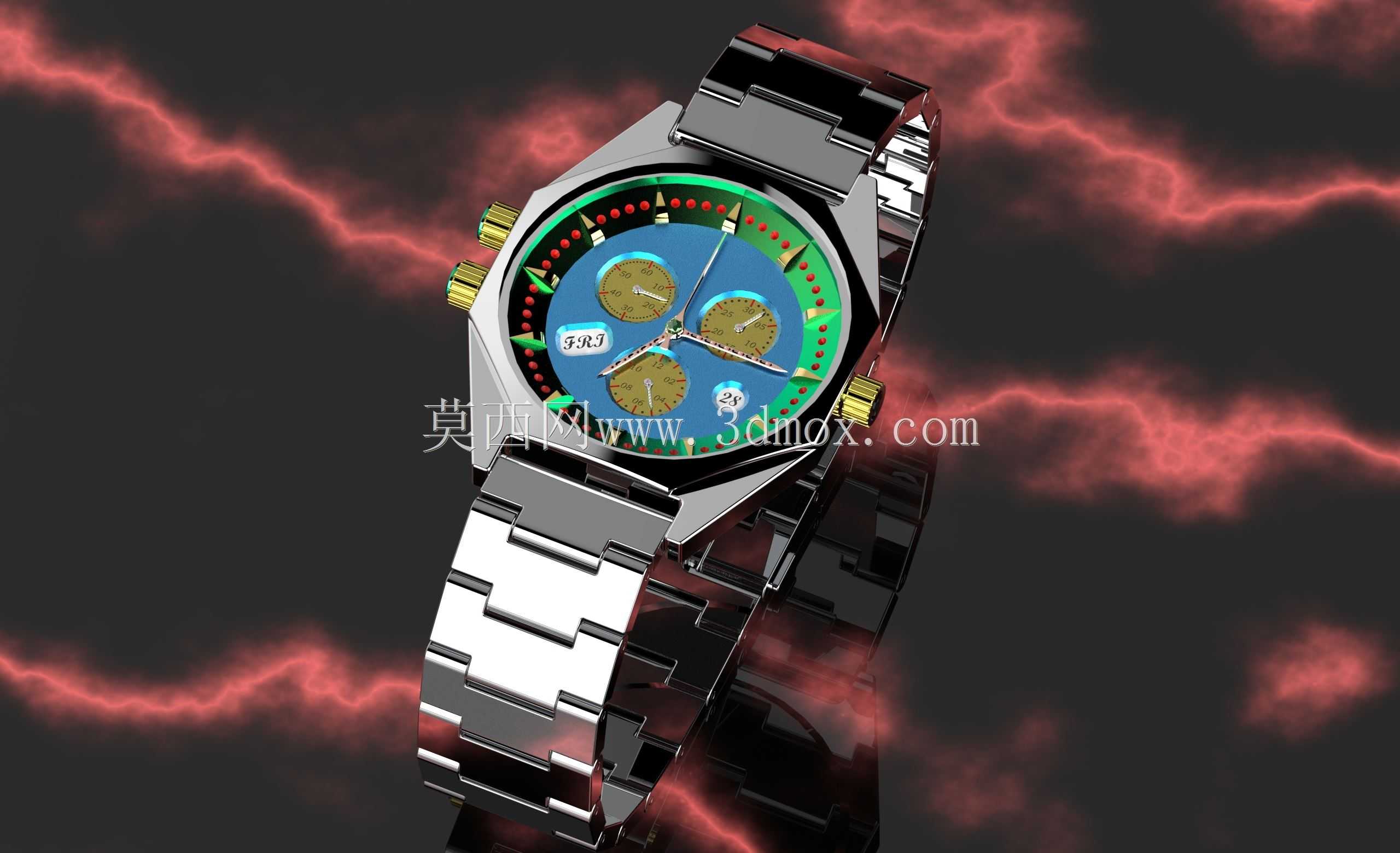

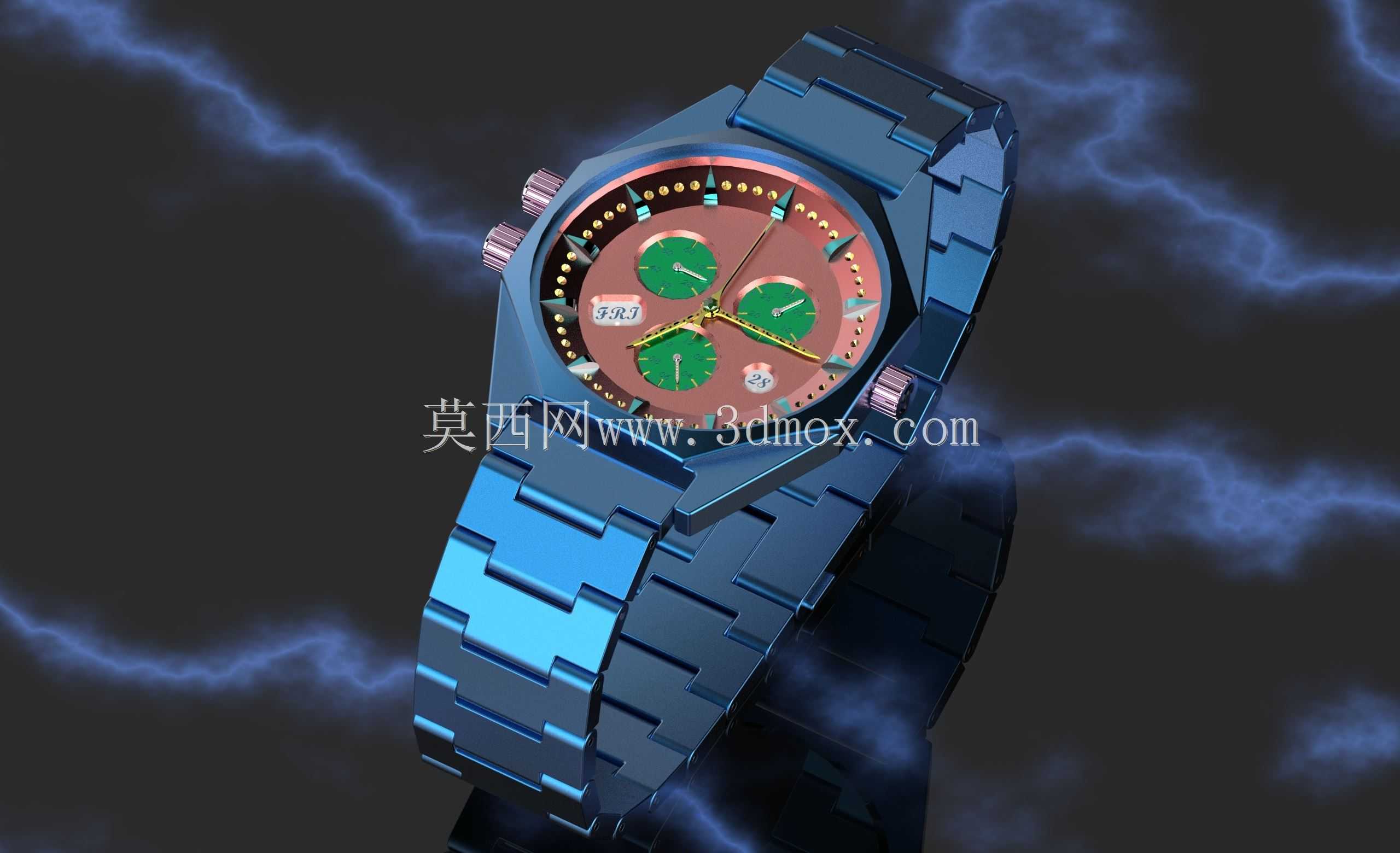

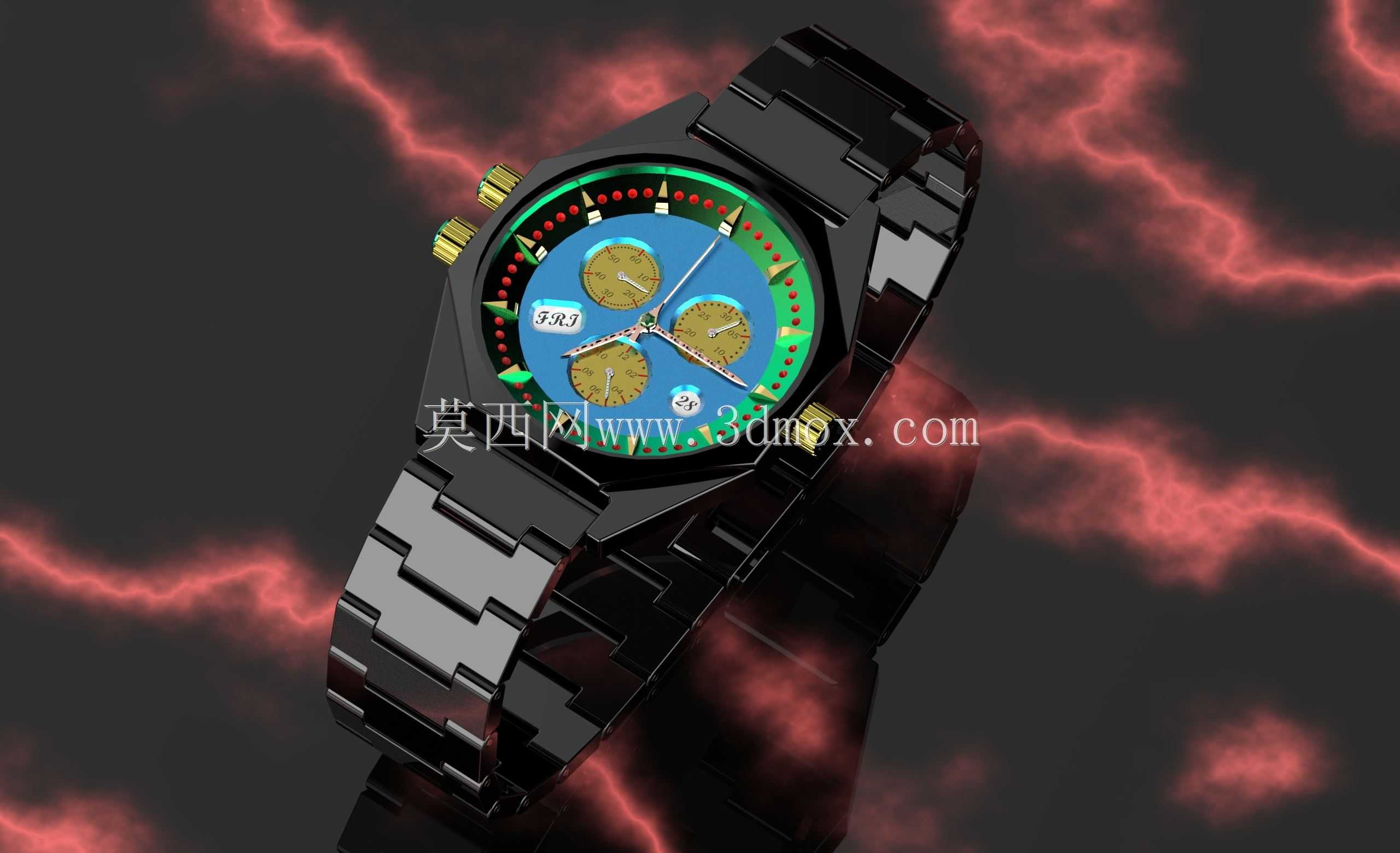

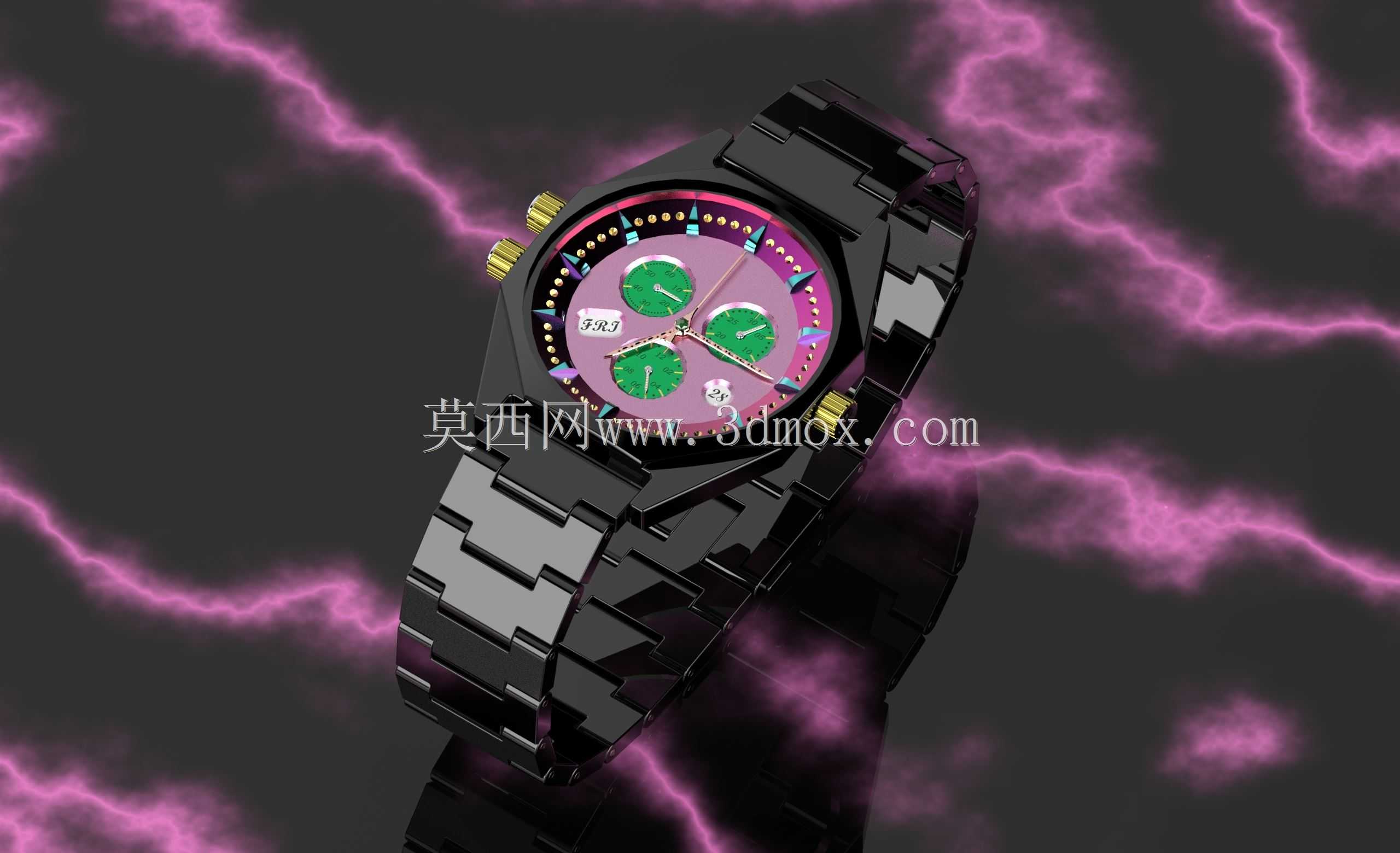

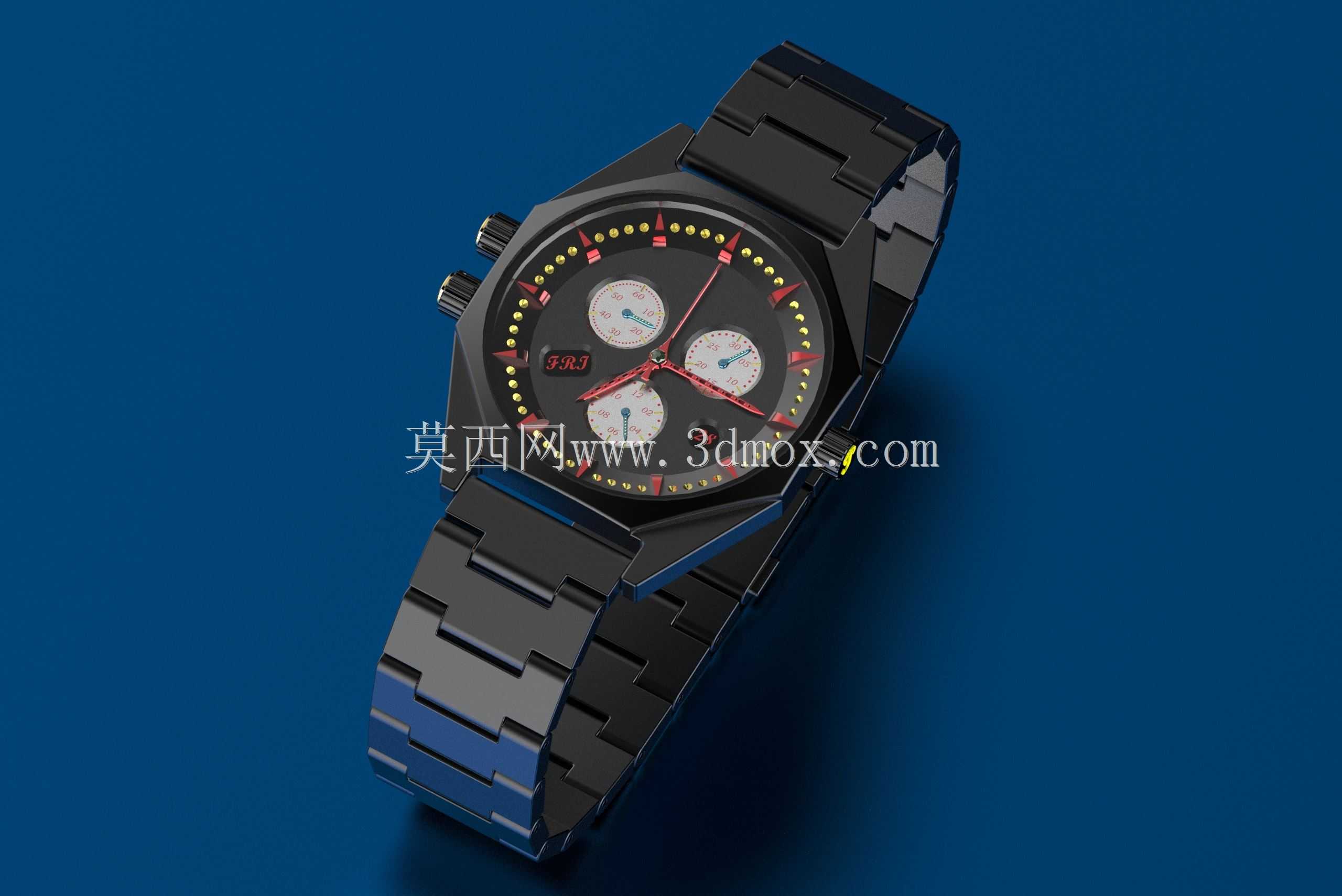

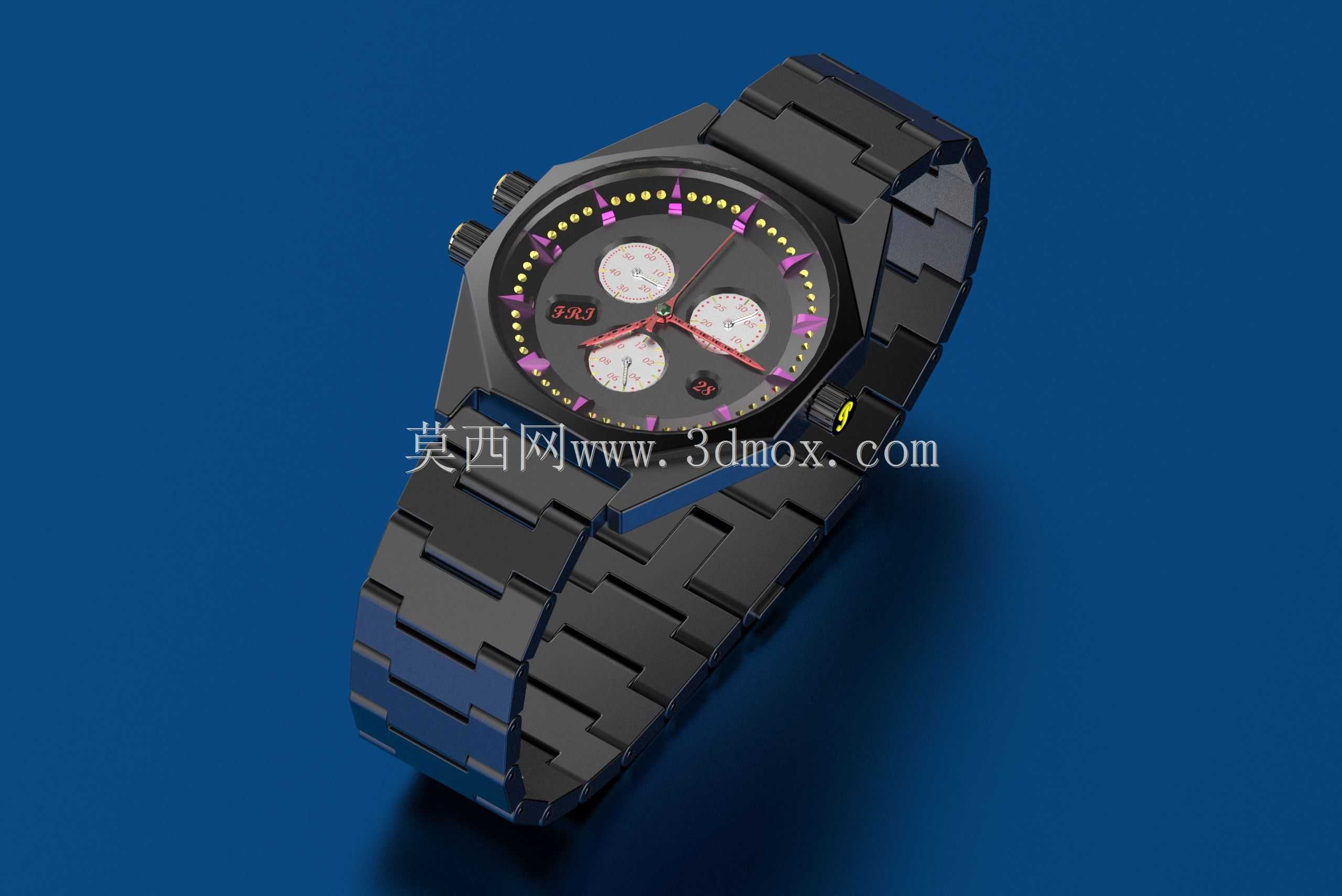

　　日常做消费电子外观结构建模时，计时腕表的外观结构是很典型的练习案例，这类模型不需要复刻真实机芯的复杂传动结构，重点是还原腕表佩戴场景下的外观细节、装配逻辑与交互部件的位置合理性。从实际应用场景来看，这类外观模型主要用于腕表产品的前期方案评审、渲染出图做市场调研、电商产品展示素材制作，也可作为工业设计专业的曲面建模练习素材，帮助建模者掌握复杂异形曲面的衔接、金属材质分件的结构处理逻辑。

　　这款钢带计时腕表的设计，首先要考虑佩戴时的人体工学适配，表壳采用多边形切角设计，区别于常规圆形腕表的圆润轮廓，棱角处做了小半径倒角处理，既保留了硬朗的视觉风格，又避免佩戴时棱角剐蹭手腕皮肤。表壳侧面的三个操控按键，其中两个为计时功能的启停、归零按键，一个为表冠用于时间调校，按键位置设置在表壳右侧3点位方向，符合多数人右手操作的使用习惯，按键表面做了防滑滚花处理，模拟真实腕表的阻尼触感，按压时的行程预留也在建模时做了结构避让，保证虚拟装配时按键不会和表壳发生干涉。

　　表盘部分采用三眼计时布局，三个小表盘分别对应计时秒针、计时分针、常规走时秒针的显示区域，表盘刻度采用立体浮雕式建模，时标位置做了凸起处理，方便后期渲染时模拟金属刻度的光影质感，表盘外圈设置了测速计刻度环，还原运动计时码表的经典设计元素。表镜采用弧面蓝宝石玻璃的造型设计，边缘做了斜面倒角，和表壳的衔接处做了0.1mm的装配间隙预留，模拟真实腕表的防水胶圈安装位，虽然是外观模型，但是装配间隙的预留符合实际产品的公差要求，不会出现穿模、面重叠的建模问题。

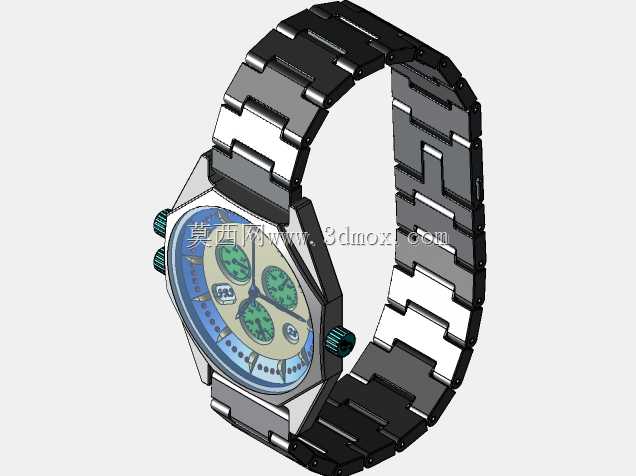

　　表带采用间金钢带结构，每一节表链都做了独立建模，相邻表链之间通过销轴结构实现铰接，建模时预留了转动间隙，可模拟真实钢带的弯折角度，适配不同粗细的手腕佩戴弧度。表链的中间链节做了抛光面处理，两侧链节做了拉丝面的结构区分，在渲染时可以通过不同材质参数还原金属表带的双色质感，表扣部分采用折叠扣结构，扣合位置的卡扣、限位槽都做了细节还原，保证外观展示时的结构完整性。

　　从安装边界与尺寸控制来看，这款腕表的表壳直径控制在42mm，厚度控制在12mm，属于常规运动腕表的尺寸范围，表链的单节宽度从表耳处的22mm向表扣位置逐渐收窄到18mm，符合钢带腕表的渐变设计逻辑，佩戴时的贴合度更好。建模过程中所有分件的壁厚都控制在1.2-1.5mm之间，和真实金属腕表的冲压、机加工件壁厚标准一致，没有出现壁厚不均、薄面破面的问题，表耳位置的弧度做了反复调整，保证表链和表壳衔接处的过渡自然，不会出现生硬的折角，影响整体视觉效果。

　　做这类外观模型时，很多新手容易忽略分件的逻辑，把表壳、表镜、按键、表链做成一个整体，后期渲染时无法赋予不同材质，也无法做结构拆解展示，这款模型在建模初期就按照真实腕表的装配逻辑做了分件处理，每个独立零件都可以单独拆分，既可以做整体的外观渲染，也可以做爆炸图展示装配关系，对于刚接触消费电子产品建模的从业者来说，能通过这个模型理解金属类外观件的分件原则、曲面衔接技巧、装配间隙预留的工程逻辑，避免建模时只追求外观好看，忽略实际生产中的结构可行性。另外在曲面处理上，表壳的异形切角和表耳的过渡曲面采用G2连续处理，渲染时不会出现曲面褶皱、光影断层的问题，金属材质的反光效果更自然真实，达到商用展示级的模型精度要求。
