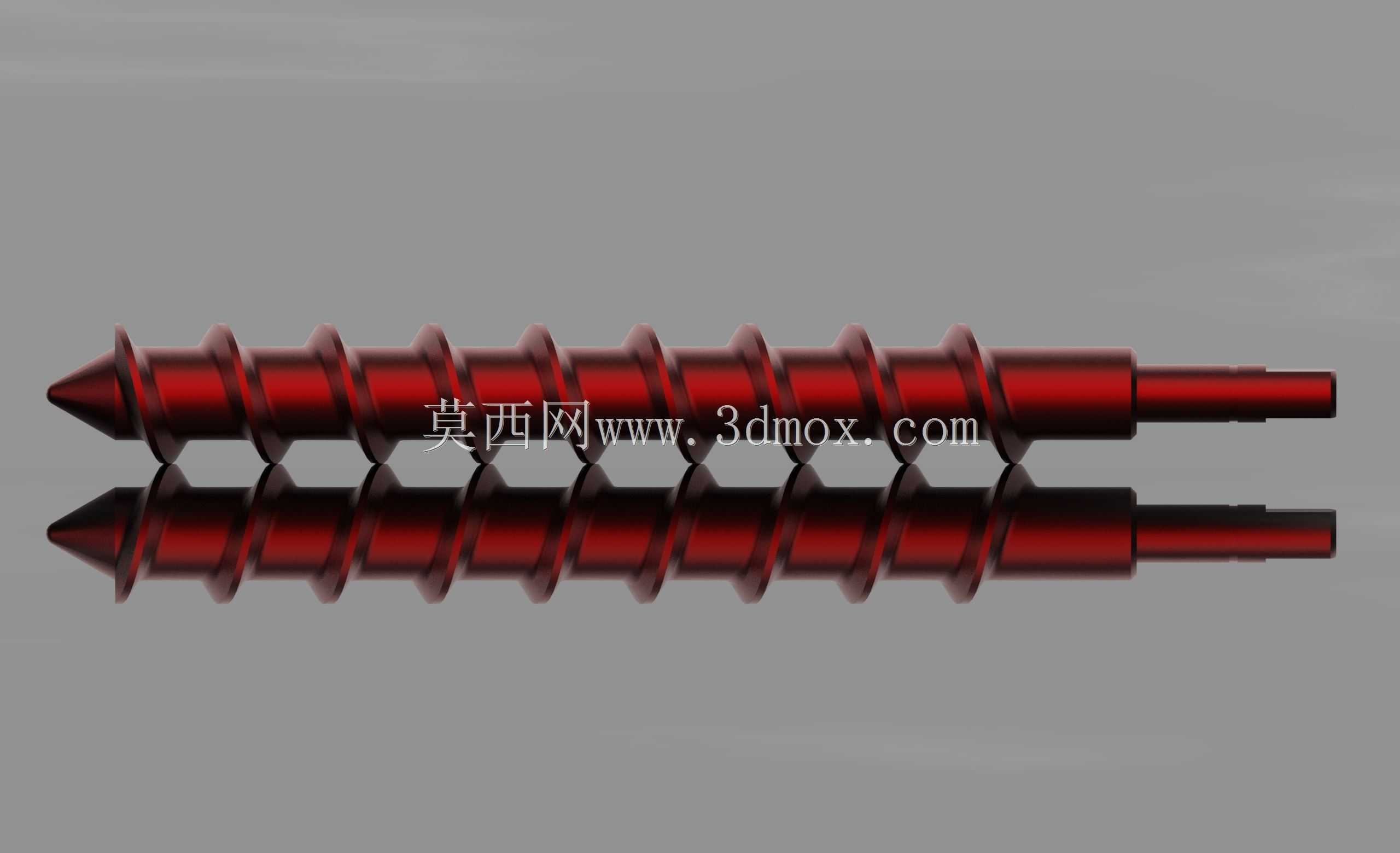

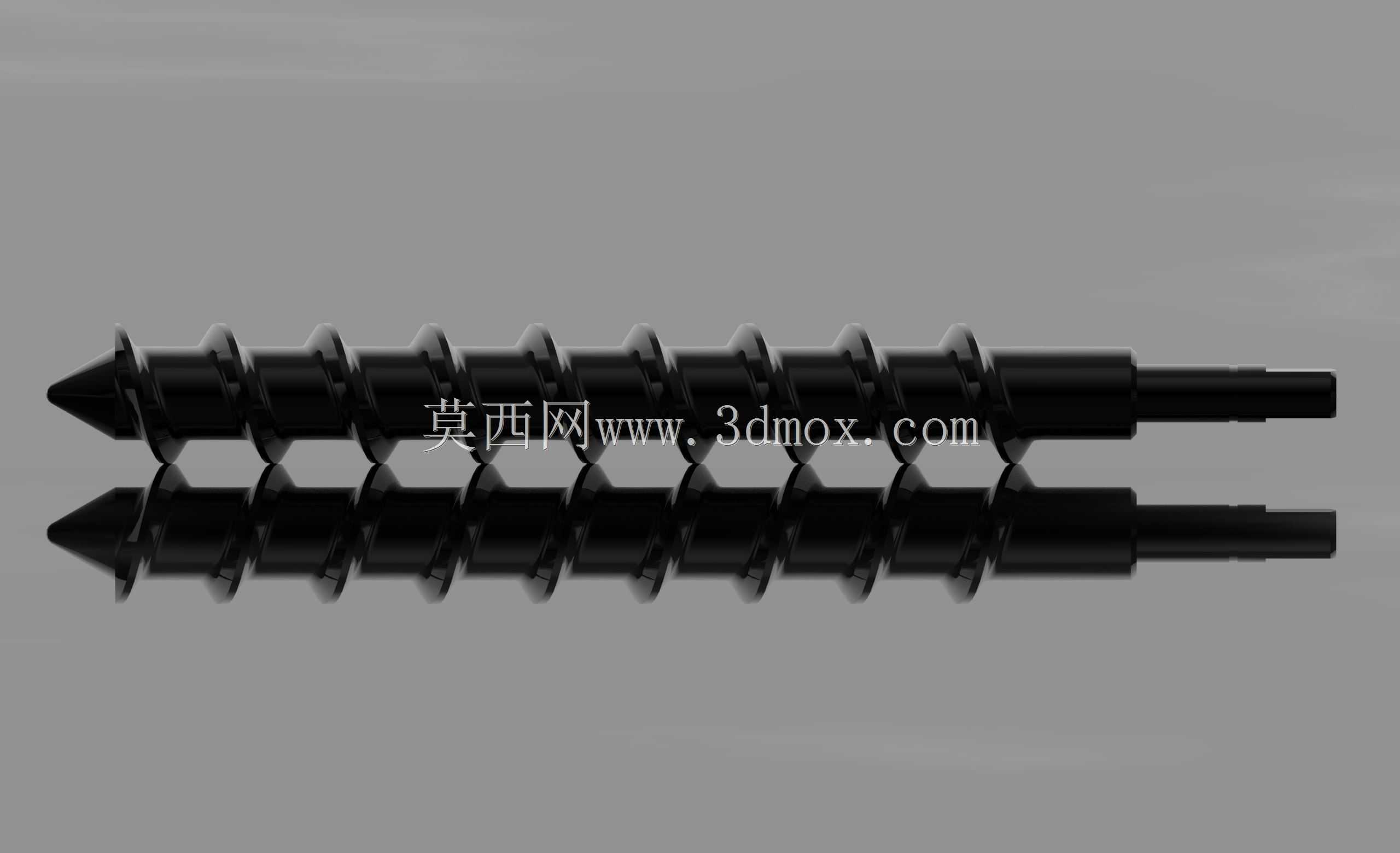

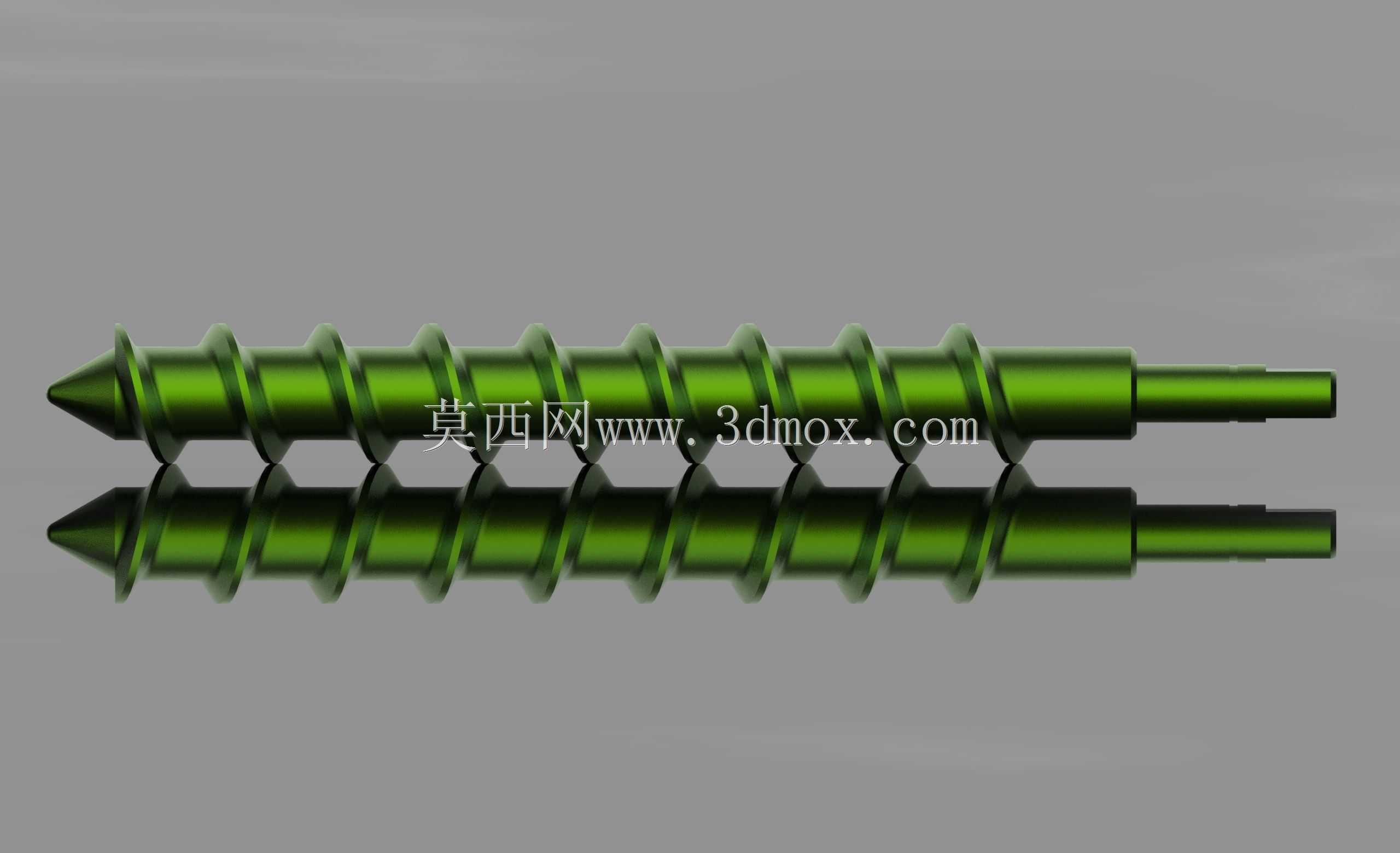

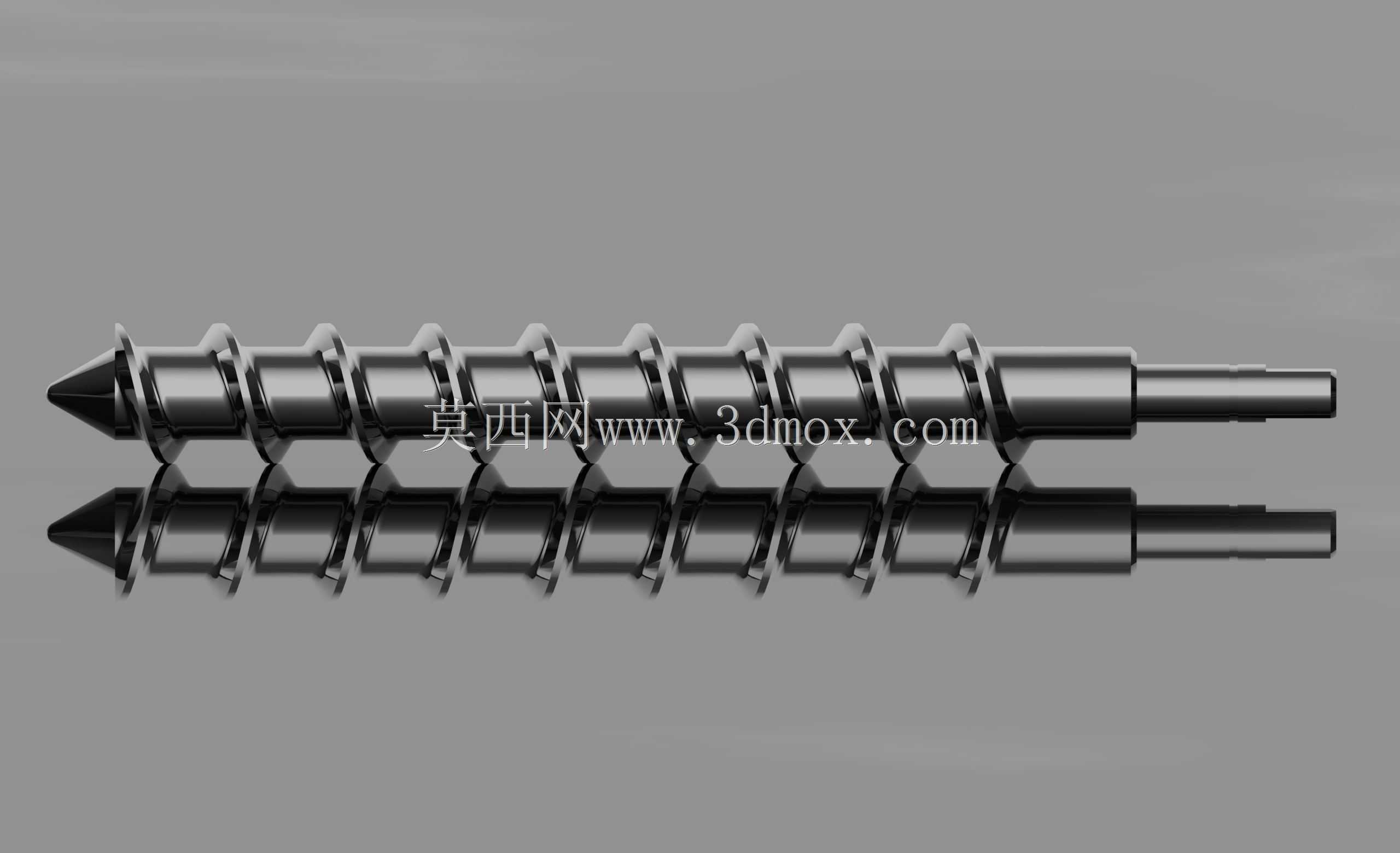

在塑料挤出成型、食品膨化加工、橡胶混炼这类连续化生产场景里,螺杆是整台挤出设备的核心做功部件,其结构设计直接决定了物料的输送效率、塑化均匀度与最终成品的成型稳定性。不同于普通传动类螺杆,这类挤出用螺杆需要同时完成固体物料输送、熔融塑化、熔体均压输送三个连贯的工艺动作,因此在螺旋升角、螺槽深度、螺棱间隙的参数匹配上有极强的针对性设计。从结构布局来看,该螺杆沿轴向分为三个功能区段:靠近进料端的输送段采用等深等距螺槽设计,螺棱与机筒内壁的单边间隙控制在0.15-0.2mm区间,既保证进料口落入的固体颗粒能被螺棱有效向前推送,又避免间隙过大造成物料回流打滑,该段的螺距设置匹配进料段机筒的冷却温度区间,
防止物料提前熔融粘黏在进料口造成架桥堵料。中间的塑化段采用渐变螺槽深度设计,螺槽深度从进料端向出料端逐步收窄,配合机筒外部的加热模组,物料在被向前推送的过程中持续受到螺棱的剪切挤压,加上外部热量传导,固体颗粒逐步熔融转变为粘流态,该段的螺棱侧面做了微小的圆角过渡,避免剪切应力集中造成物料局部过热降解,尤其是加工热敏性塑料或者含天然成分的食品原料时,这种圆角设计能大幅减少物料滞留碳化的风险。靠近出料端的均化段采用等深等距的浅螺槽设计,螺槽深度仅为输送段的1/3左右,该段的作用是将已经完全熔融的物料进一步均化,稳定熔体的压力与温度,保证从机头模口挤出的物料流速均匀、密度一致,避免成品出现厚薄不均、表面流痕这类缺陷。
螺杆两端的轴颈结构做了同轴度公差约束,安装端与减速箱输出轴采用花键连接,保证大扭矩输出下不会出现打滑窜动,支撑端的轴颈匹配推力轴承组,能够承受挤出过程中物料反向传递的轴向推力,避免螺杆轴向窜动造成螺棱与机筒内壁刮擦。从安装边界来看,螺杆的总长度与机筒内孔长度匹配,伸出机筒的轴段长度不超过减速箱连接腔的深度,安装时需要保证螺杆与机筒的同轴度误差不超过0.05mm,否则会出现单边磨损加剧、物料输送偏流的问题。在实际设备选型匹配时,需要根据加工物料的特性调整螺杆的参数:比如加工粘度较高的橡胶原料时,会适当加大塑化段的螺槽深度,降低剪切速率避免生热过快;加工流动性较好的聚烯烃类塑料时,会适当缩小螺棱间隙,减少熔体回流提升输送效率。
日常设备维护中,该类螺杆拆卸后需要重点检查螺棱表面的磨损情况,尤其是塑化段的螺棱顶部,如果磨损量超过0.3mm就会造成塑化能力下降、产量降低,需要及时补焊修复或者更换。另外螺杆表面的不同涂层处理是为了适配不同物料的加工需求,比如加工含玻纤的增强塑料时会采用高硬度的耐磨涂层,加工腐蚀性物料时会采用耐腐蚀的合金涂层,避免螺杆表面被物料侵蚀造成表面粗糙,进而引发物料粘黏滞留的问题。整个螺杆的螺旋型线采用连续平滑过渡设计,没有突兀的截面变化,一方面减少物料在输送过程中的流动阻力,降低驱动电机的负载损耗,另一方面也避免物料在结构死角处长期滞留,减少换料、换色过程中的清理工作量。在三维建模过程中,这类螺杆的螺旋扫掠路径需要严格匹配各段的螺距、螺槽深度参数,螺棱的两侧面角度、顶部圆角都需要按照实际加工工艺要求设置,不能简化为直角结构,否则后续做有限元剪切分析、物料流动模拟时会出现结果偏差,无法指导实际的生产调试。
