螺旋导向输送滑块结构设计方案

　　在自动化物料输送、精密进给机构的设计场景中，螺旋类滑动构件是实现垂直方向连续位移、变向输送的核心功能件，这款螺旋滑块结构正是针对小尺寸工件螺旋导料、垂直升降导向需求开发的功能构件。从实际应用场景来看，这类结构常被集成在小型工件排序上料装置、垂直螺旋给料机构、实验室精密流体输送的换向组件中，区别于常规的直线路径滑动组件，它能够依托连续的螺旋曲面轨道，让配套的滑动副在垂直升降的同时完成周向回转动作，满足特定工艺路径下的物料位移需求，比如小规格五金件的定向排序输送、热敏元器件的缓降导料、特种灌装设备的变向进给工位，都能看到这类螺旋滑动结构的应用。

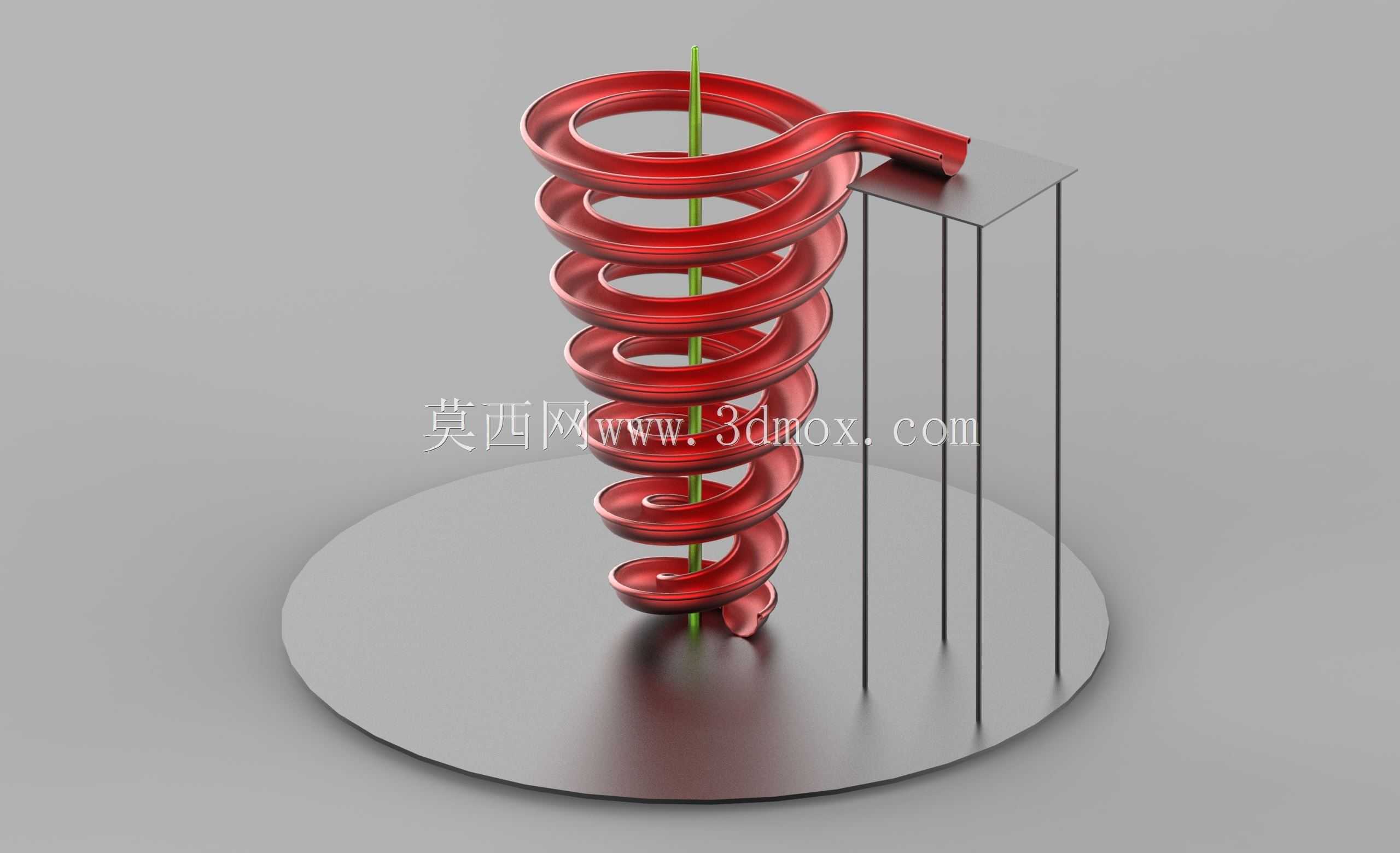

　　从功能特性上看，这款螺旋滑块采用等螺距螺旋曲面作为主体滑动工作面，曲面过渡处做了连续顺滑的圆角处理，不存在应力集中的尖锐折角，滑动配合过程中不会出现卡滞、顿挫的问题；滑块末端延伸出平直的衔接段，能够直接对接平面输送轨道或者直线进给工位，实现螺旋路径到直线路径的平滑过渡，不需要额外加装换向转接构件，减少了整个机构的零件数量与装配累积误差。主体螺旋段的中心预留了同轴导向杆安装空间，导向杆穿过滑块中心的通孔后，能够约束滑块的径向摆动余量，让滑块在沿螺旋轨道运动的过程中始终保持稳定的姿态，不会因为侧向受力出现脱轨、偏磨的问题。

　　设计思路上，这款结构没有采用传统螺旋传动中螺母与螺杆啮合的形式，而是将螺旋曲面作为固定轨道，滑块作为沿轨道运动的从动件，这种设计的优势在于滑动接触面更大，单位面积承受的压强更小，在输送小质量工件的工况下，构件的磨损速度更慢，维护周期更长；同时螺旋轨道采用开放式的曲面结构，不会像封闭螺旋副那样容易积存物料碎屑、粉尘，在有少量粉尘、细小颗粒的生产环境中，也能保持顺畅的滑动状态，不需要频繁拆解清理轨道内部。底座采用圆形平板结构，安装时可以通过圆周方向均布的安装孔调整螺旋轨道的周向角度，适配不同进料方向的工位布局，安装边界上，底座直径覆盖螺旋段最大外径的1.2倍，能够保证整个结构安装后的稳定性，即使滑块运动到螺旋段最顶端的位置，整体重心也不会超出底座的支撑范围，不需要额外加装辅助支撑构件。

　　从安装适配的角度来看，螺旋段的外径、螺距参数都可以根据实际输送工件的尺寸、单位时间的输送节拍做对应调整，当用于小尺寸电子元器件导料时，可以缩小螺距、减小螺旋外径，降低滑块的运动速度，避免工件磕碰损伤；当用于常规五金件输送时，可以加大螺距提升输送效率。滑块与螺旋轨道的配合面预留了合理的间隙，既能够保证滑动的顺畅性，也不会因为间隙过大导致滑块运动过程中出现晃动，影响末端工位的定位精度。末端平直衔接段的长度设计为1.5倍螺距，能够保证滑块从螺旋段过渡到直线段时，运动姿态完全调整为水平直线运动状态，对接后续工位时不会出现位置偏差。中心导向杆的直径与滑块中心通孔的配合采用间隙配合，导向杆表面做硬化处理，降低长期滑动带来的磨损，延长构件的整体使用寿命。在实际装配过程中，只需要先将中心导向杆垂直固定在底座中心，再将螺旋轨道与底座同轴固定，最后将滑块套装在导向杆上并嵌入螺旋轨道即可，整个装配过程不需要复杂的调试，对装配人员的技术要求较低，适合批量生产装配的场景。
