内燃机用多拐曲轴结构三维设计

　　在往复式内燃机的动力传递链路里，曲轴是承接活塞往复运动、完成动力旋转输出的核心承载部件，其结构合理性直接决定整机的运行可靠性、动力输出平顺性与服役寿命。从实际装机场景来看，这类多拐曲轴广泛适配直列多缸内燃机，覆盖车用动力、小型工程机械动力、固定式发电机组动力等多个应用场景，不同缸数对应的曲拐夹角需要严格匹配点火间隔角，保证各缸做功冲程交替均匀，避免动力输出出现大幅波动。

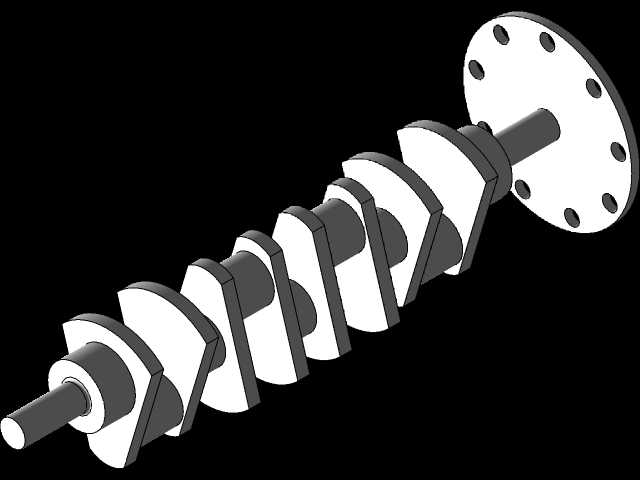

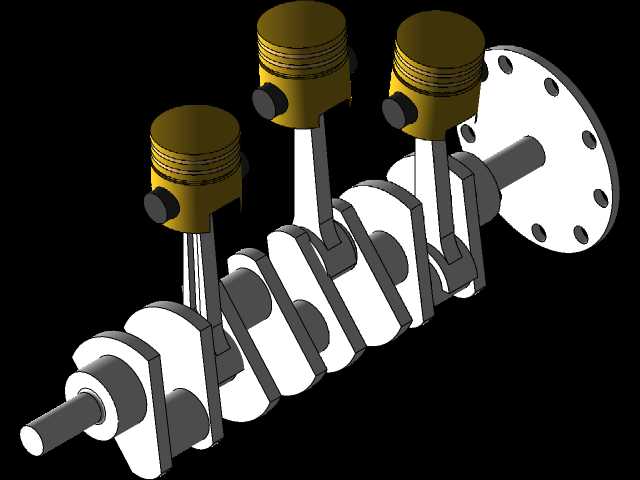

　　从结构功能来看，曲轴的一端设置带均布螺栓孔的法兰盘，用于和飞轮组件刚性连接，法兰端的螺栓孔位置度需要严格控制，保证飞轮装配后动平衡精度达标，避免高速运转时出现异常振动。另一端的主轴颈用于对接前端正时驱动结构、皮带轮等附件，实现配气机构、冷却水泵、机油泵等附属部件的动力取给。中间段的多个曲拐由主轴颈、连杆轴颈、曲柄臂构成，每个连杆轴颈对应连接一组活塞连杆组件，活塞承受的燃气爆发压力通过连杆传递到连杆轴颈，驱动曲轴绕主轴颈轴线做旋转运动，将直线往复的做功动作转化为可对外输出的旋转扭矩。

　　设计这类曲轴结构时，首先要根据适配机型的缸数、排量、额定转速确定曲拐的数量与相对夹角，直列六缸机型通常采用120度曲拐夹角，保证各缸点火间隔均匀，运转时的一阶、二阶惯性力能够实现自平衡，减少额外的平衡轴配置需求。曲柄臂的过渡位置必须设计足够大的圆角，避免应力集中导致的疲劳断裂，因为曲轴运转过程中持续承受交变的弯曲载荷与扭转载荷，圆角位置是应力集中的高发区域，圆角半径的取值需要结合轴颈直径、材料强度综合确定，通常不小于轴颈直径的二十分之一。连杆轴颈与主轴颈的表面需要设计更高的加工精度等级，保证轴瓦装配后的配合间隙处于合理范围，配合间隙过大容易出现机油压力不足、轴颈敲击异响，间隙过小则会出现润滑不良、烧瓦抱轴的故障。

　　安装边界方面，曲轴的主轴颈需要和缸体上的主轴承座一一对应，各主轴承座的同轴度公差需要严格控制，避免曲轴装配后出现别劲现象，导致运转阻力过大、早期磨损。轴向定位通常设置在中间某一道主轴承位置，通过止推片限制曲轴的轴向窜动量，窜动量过大会导致连杆活塞偏磨、正时机构错位，窜动量过小则会在曲轴受热膨胀时出现卡滞。连杆轴颈的长度需要匹配连杆大头的宽度，保证连杆工作时不会和曲柄臂发生运动干涉，同时要预留足够的机油润滑通道，曲轴内部通常设计有贯通的油道，将主轴承道的压力机油输送到各个连杆轴颈位置，为连杆轴瓦提供持续润滑与冷却。

　　从建模逻辑来看，构建该曲轴三维模型时，首先要确定整体的旋转轴线，也就是主轴颈的公共轴线，再根据曲拐的回转半径确定各个连杆轴颈的中心位置，曲拐半径直接决定活塞的行程，是影响发动机排量的核心参数之一。曲柄臂的外形需要做合理的减重设计，在保证结构强度的前提下尽可能降低旋转质量，减少曲轴运转时的惯性载荷，部分高速机型的曲柄臂上还会设计平衡重结构，抵消曲拐旋转时产生的离心力，进一步降低整机振动水平。法兰端的螺栓孔需要采用圆周阵列方式生成，保证孔位的分度精度，同时要考虑螺栓头的沉台空间，避免飞轮装配时螺栓和法兰面出现干涉。前端轴颈位置需要预留键槽结构，用于固定正时齿轮、皮带轮等部件，键槽的位置需要和曲拐的相位对应，保证正时系统的装配相位准确，避免出现配气相位偏差导致的动力下降、气门碰撞活塞等故障。

　　实际工程应用中，曲轴的材质通常选用高强度锻钢或者球墨铸铁，锻钢曲轴的强度更高，适配高强化、高转速的内燃机机型，球墨铸铁曲轴的成本更低、减振性能更好，适配中小功率的通用动力机型。无论采用哪种材质，轴颈表面都需要做淬火处理，提升表面硬度与耐磨性，保证长期运转后轴颈的圆度、圆柱度精度不会出现过快衰减。建模过程中需要对各个过渡圆角、油道孔位置做细化处理，这些位置虽然尺寸不大，但直接影响曲轴的疲劳强度，是结构设计中不可忽视的细节，很多早期的曲轴失效故障，都是因为过渡圆角设计过小、油道孔边缘未做倒角处理，导致应力集中引发的疲劳断裂。
