双蛇形流道微流控芯片流场仿真结构

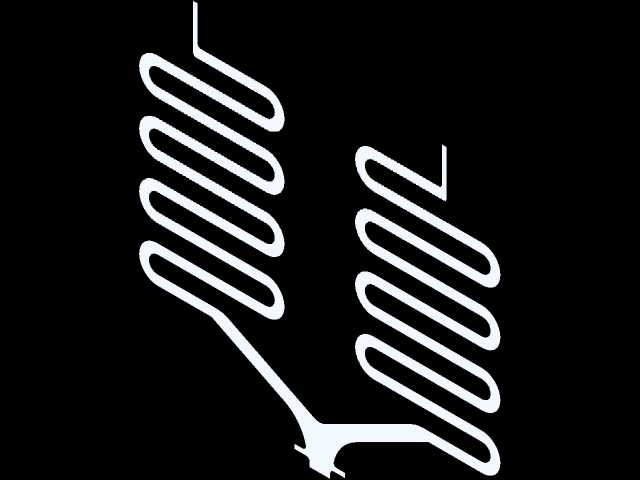

　　这套微流控结构的设计核心围绕床旁血液净化场景的小型化需求展开，区别于传统透析设备依赖大体积管路、大容量血室的架构，整体流道采用双列对称蛇形折返布局，在厘米级的芯片基片尺寸内最大化拓展了流体接触面积，同时严格控制流道内的流体滞留体积，从结构层面降低体外循环的血液总量，减少透析过程中患者的血流动力学波动风险。从流道的拓扑设计来看，双侧蛇形流道的弯折处均采用大圆角过渡，避免直角弯折带来的局部流阻突变与流动死区，入口端采用T型汇流结构，可同时接入待处理血液与透析液，两相流体在并行流道内通过半透膜完成物质交换，流道截面采用等截面矩形设计，保证沿程流速的均匀性，避免局部流速过高造成的血细胞剪切破坏，也防止流速过低引发的凝血风险。

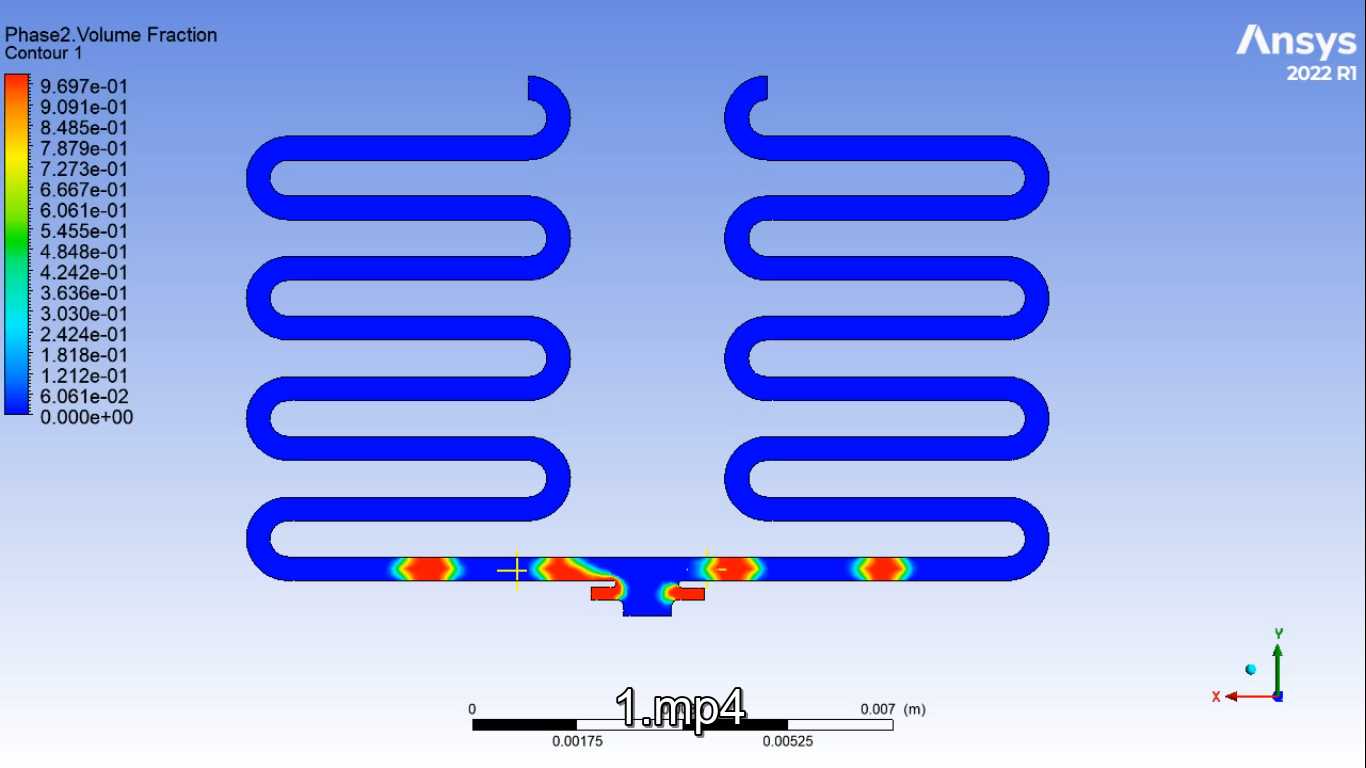

　　在进行流场仿真验证时，重点观测了两相流体的相体积分数分布，从仿真云图可以看到，流道入口汇流处、流道弯折段的局部区域存在相界面的小幅波动，这部分区域在结构优化时可通过调整流道侧壁的微结构、优化入口处的分流倒角，进一步提升两相流动的稳定性，保证跨膜传质的效率一致性。从安装边界来看，整个流道芯片采用平板式封装结构，进出液接口布置在芯片下侧的居中位置，可直接适配标准的鲁尔接头，与外部的微量泵、监测传感器模块对接时不需要额外的转接管路，整体结构的紧凑性满足便携透析设备的集成要求，可直接嵌入到穿戴式或床旁小型透析设备的液路系统中。除了血液透析场景，该流道结构经过表面改性与流道参数调整后，也可应用于微量试剂混合、细胞分选、液滴生成等微流控场景，

　　蛇形流道的折返结构本身可通过多次流向改变强化流体的混沌对流效果，在不需要额外主动混合元件的前提下实现微量流体的高效混合，降低配套设备的复杂度。在结构建模过程中，需要严格控制流道的壁厚与表面粗糙度，尤其是半透膜贴合的流道侧壁平面，平面度公差需要控制在微米级，避免封装后出现漏液或者膜片受压变形堵塞流道的问题；流道的深度尺寸根据处理流体的粘度与目标流量调整，针对血液透析场景，流道深度控制在百微米级别，既保证足够的膜接触面积，又控制流道内的流动阻力在微量泵的驱动能力范围内。仿真过程中采用的多相流模型可准确捕捉两相流体的界面分布，验证不同入口流量配比下的流动稳定性，避免出现某一相流体断流或者串流的问题，入口处的分流凸台结构经过多轮参数迭代，最终确定的凸台宽度与倒角尺寸可保证两相流体进入各自流道时的流量分配均匀性，双侧流道的沿程压力损失偏差控制在5%以内，保证双侧透析效率的一致性。
