高安全系数轻量化车辆底盘框架结构设计

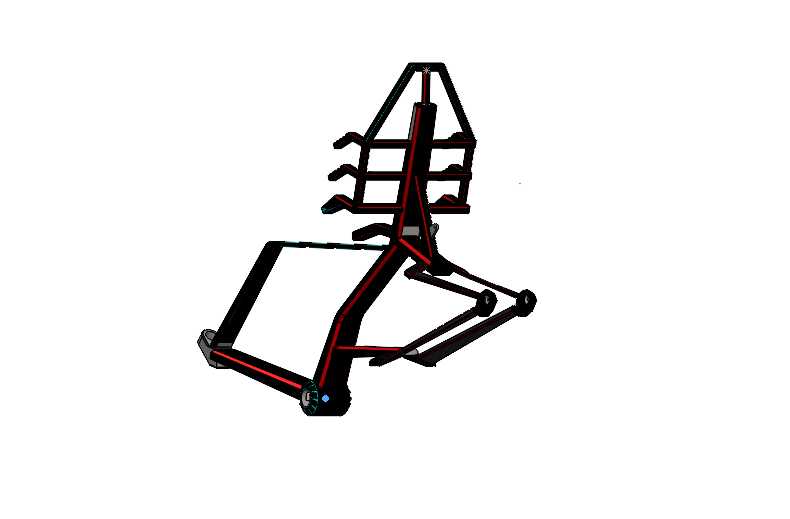

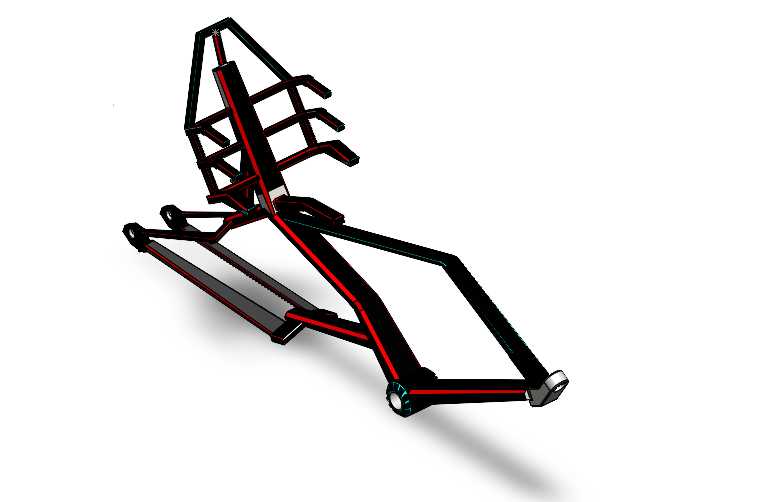

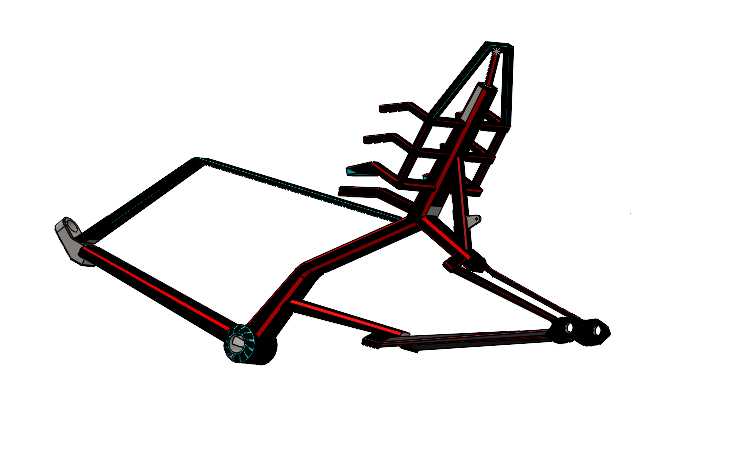

　　该底盘框架采用空间桁架式结构布局，核心设计目标为在满足6倍安全系数的承载要求前提下，尽可能降低结构自重，适配小型非道路载人载具、特种作业代步车辆的行走承载需求。从实际应用场景来看，这类桁架式底盘常被用于小型电动作业车、场地通勤代步车、定制化改装休闲车辆的核心承载基体，需要同时承接驾乘人员重量、动力总成载荷、行驶过程中的路面冲击载荷，以及转向、制动机构传递的交变作用力。结构设计阶段优先采用封闭管材作为主受力构件，主纵梁沿车辆前后走向布置，从前端轮组安装位一直延伸至后端承载支点，管材截面选型经过受力校核，在弯曲、扭转工况下的应力分布均匀，避免局部应力集中导致的结构失效。前部结构预留了转向机构、前悬组件的安装接口，安装孔位的同轴度、

　　端面平面度在建模阶段就做了公差匹配设计，保证后续装配时转向立柱、摇臂组件能够无干涉安装，转向动作行程范围内不会与框架杆件发生剐蹭。中部框架采用多组斜向支撑杆构成三角稳定结构，这部分是主要的承载区域，驾乘座椅、电池组、控制模块都将安装在该区域的安装平面上，斜撑的排布角度经过拓扑优化，在垂直载荷、侧向离心力作用下，各杆件的受力均处于材料许用应力范围内，不会出现杆件失稳的情况。后部结构延伸出后轮组的安装支座，支座位置设计了加强筋结构，承接后轮驱动或随动转动时的冲击载荷，同时预留了制动组件的固定点位。整个框架的杆件连接节点均采用相贯线拟合设计，建模阶段就完成了所有焊缝位置的坡口预留，保证现场焊接时能够达到足够的熔深，

　　避免节点处出现焊接缺陷导致的结构断裂。从安装边界来看，框架整体宽度控制在常规小型车辆的通行尺寸范围内，轮距设定符合非道路场地的通行要求，最低点离地间隙满足坑洼路面的通过性需求，不会在常规起伏路面出现底盘剐蹭的情况。框架上部的安装点位预留了通用的安装孔距，能够适配市面上多数通用型座椅、标准规格的动力蓄电池组，不需要额外做转接支架即可完成装配。设计过程中针对常见的行驶工况做了模拟校核：满载状态下紧急制动时，前部纵梁的弯曲变形量控制在允许范围内，不会出现永久变形；侧向过弯时，侧向支撑杆的剪切应力留有足够余量；单侧车轮过减速带的扭转工况下，整个框架的扭转变形不会导致上部安装的部件出现位移松脱。不同于传统冲压焊接的板式底盘，

　　这种桁架结构的自重更轻，管材之间的空隙还可以方便布置线束、管路，走线时可以沿着杆件内侧固定，既能够保护线束不被外物剐蹭，也能让整车布局更加整洁。主受力杆件的排布避开了后续维护保养的操作空间，需要定期检修的制动管路、线束接头位置都预留了足够的操作间隙，不需要拆解主框架即可完成常规维保作业。框架表面的涂装预留工艺在建模阶段也做了考虑，所有杆件的棱角处都做了圆角过渡，避免喷涂时出现流挂、露底的情况，同时圆角结构也能减少应力集中，提升结构的疲劳寿命。针对不同的使用需求，框架上还预留了拓展安装点位，可以根据实际使用场景加装货厢、防护栏、作业机具支架等附属部件，拓展点位的位置都选在主受力节点上，加装附件后的载荷能够直接传递到主框架上，不会因为额外加载导致局部杆件变形。
